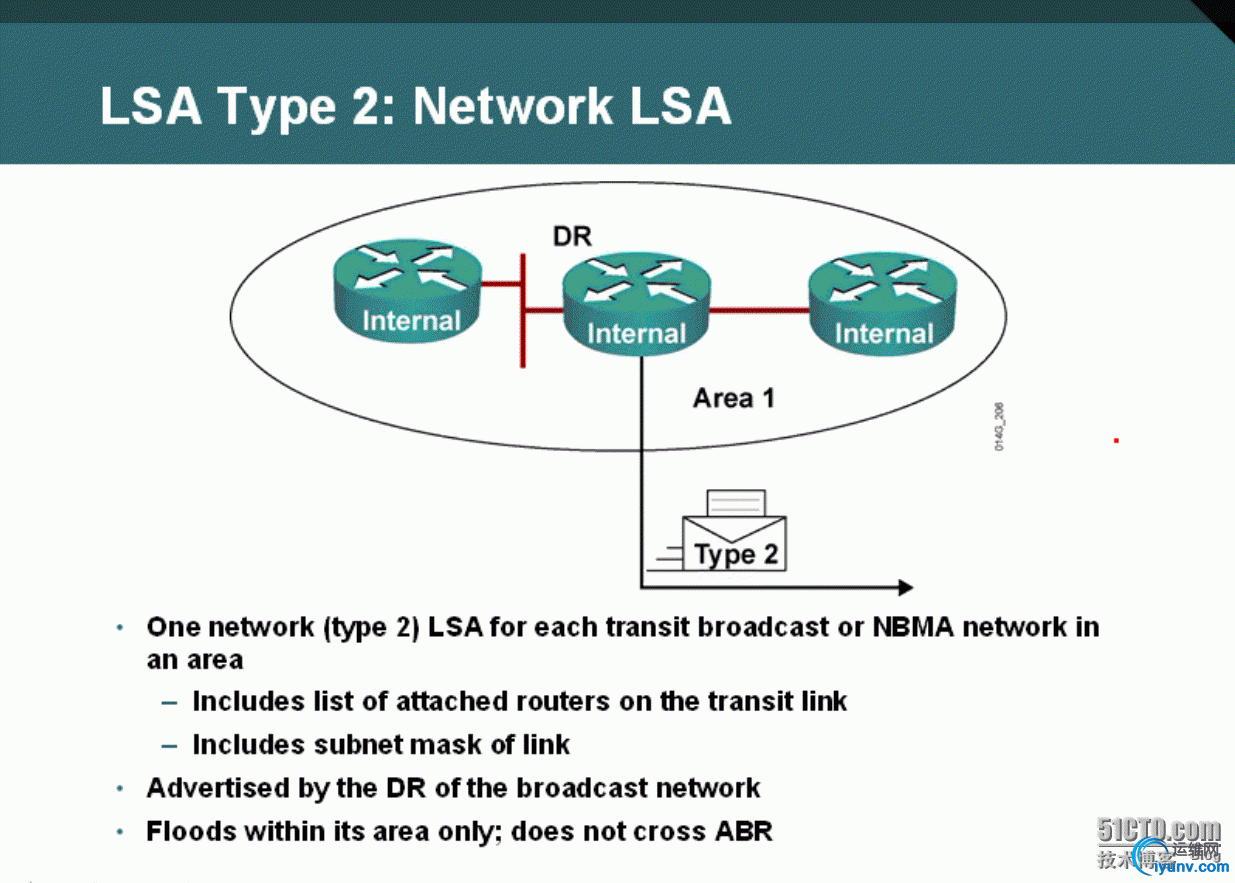

1、Network LSAs解析

LSA类型	通告者	传播范围	通告内容	Link ID	ADV Router	备注
LSA1	所有路由器	同一Area	路由、拓扑	RID	RID
LSA2	DR	同一Area	掩码、路由	DR IP	DR RIP	仅存MA网络

LSA1 路由器LSA（Router LSA）
LSA2 网络LSA（Network LSA）

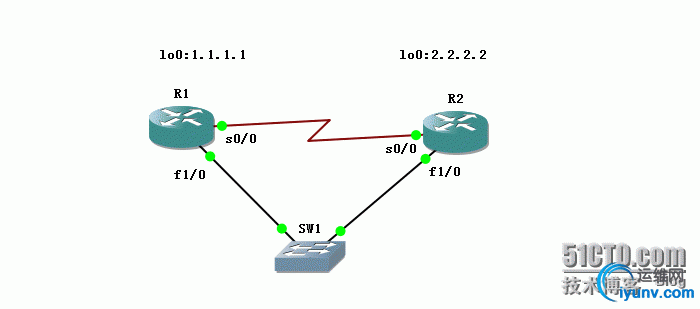

2、实验拓扑

3、实验配置

R1配置

interface Loopback0

ip address 1.1.1.1 255.255.255.0

interface Serial0/0

ip address 12.1.1.1 255.255.255.0

interface FastEthernet1/0
ip address 120.1.1.1 255.255.255.0

router ospf 110

router-id 8.8.8.1

network 1.1.1.0 0.0.0.255 area 0

network 12.1.1.0 0.0.0.255 area 0

network 120.1.1.0 0.0.0.255 area 0

R2配置

interface Loopback0

ip address 2.2.2.2 255.255.255.0

interface Serial0/0

ip address 12.1.1.2 255.255.255.0

interface FastEthernet1/0
ip address 120.1.1.2 255.255.255.0

router ospf 110

router-id 8.8.8.2

network 2.2.2.0 0.0.0.255 area 0

network 12.1.1.0 0.0.0.255 area 0

network 120.1.1.0 0.0.0.255 area 0

4、结论验证

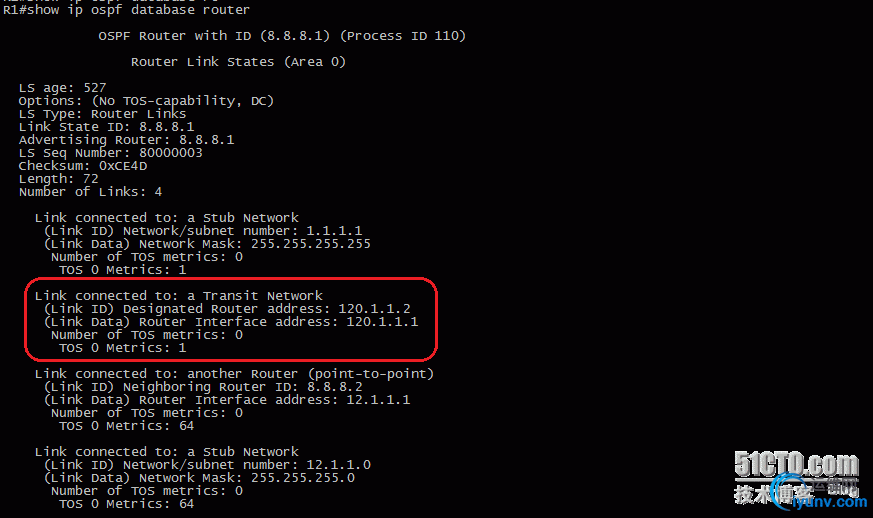

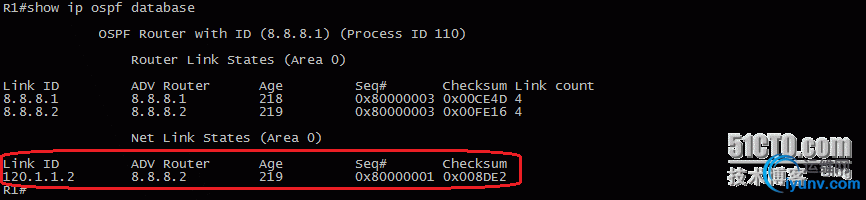

Link ID是DR IP、ADV Router是DR Router ID。

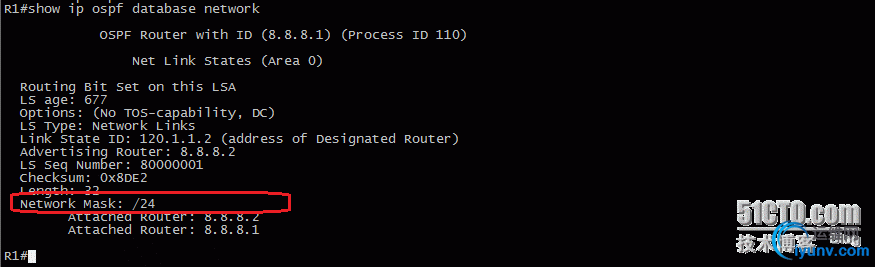

通告内容为掩码和拓扑

上面四张图同样验证了：同一区域中的路由器具有相同的LSDB的结论。

此时我们结合LSA1提供的IP、Metric和LSA2提供的掩码即可确认一条路由。
