OSPF配置实验之LSA4、LSA5

07098

1、LSA4  ASBR汇总LSA（ASBR summary LSA）和LSA5  自治系统外部LSA （Autonomous system external LSA）解析

LSA类型	通告者	传播范围	通告内容	Link ID	ADV Router	备注
LSA1	所有路由器	同一Area	路由、拓扑	RID	RID
LSA2	DR	同一Area	掩码、拓扑	DR IP	DR RID	仅存MA网络
LSA3	最后的ABR	整个OSPF域	路由、掩码、Metric	路由	ABR RID	路由标记为IA
LSA4	最后的ABR	ASBR所在域外的所有OSPF域	ASBR的位置	ASBR RID	ABR RID
LSA5	ASBR	整个OSPF域	外部路由协议路由	路由	ASBR RID	E2 cost值不累加，E1 cost值累加

LSA1 路由器LSA（Router LSA）
LSA2 网络LSA（Network LSA）
LSA3 网络汇总LSA（Network summary LSA）
LSA4 ASBR汇总LSA（ASBR summary LSA）
LSA5 自治系统外部LSA （Autonomous system external LSA）



2、实验拓扑


3、实验配置
R1配置
interface Loopback0
ip address 1.1.1.1 255.255.255.0
interface Serial0/0
ip address 12.1.1.1 255.255.255.0
interface FastEthernet1/0
ip address 120.1.1.1 255.255.255.0
router ospf 110
router-id 8.8.8.1
network 1.1.1.0 0.0.0.255 area 0
network 12.1.1.0 0.0.0.255 area 0
network 120.1.1.0 0.0.0.255 area 0

R2配置
interface Loopback0
ip address 2.2.2.2 255.255.255.0
interface Serial0/0
ip address 12.1.1.2 255.255.255.0
interface Serial0/1
ip address 23.1.1.2 255.255.255.0
interface FastEthernet1/0
ip address 120.1.1.2 255.255.255.0
router ospf 110
router-id 8.8.8.2
network 2.2.2.0 0.0.0.255 area 0
network 12.1.1.0 0.0.0.255 area 0
network 23.1.1.0 0.0.0.255 area 1
network 120.1.1.0 0.0.0.255 area 0

R3配置
interface Loopback0
ip address 3.3.3.3 255.255.255.0
interface Serial0/0
ip address 34.1.1.3 255.255.255.0
interface Serial0/1
ip address 23.1.1.3 255.255.255.0
router ospf 110
router-id 8.8.8.3
redistribute rip subnets
network 3.3.3.0 0.0.0.255 area 1
network 23.1.1.0 0.0.0.255 area 1
router rip
version 2
network 34.0.0.0
no auto-summary

R4配置
interface Loopback0
ip address 4.4.4.4 255.255.255.0
interface Serial0/0
ip address 34.1.1.4 255.255.255.0
router rip
version 2
network 4.0.0.0
network 34.0.0.0
no auto-summary

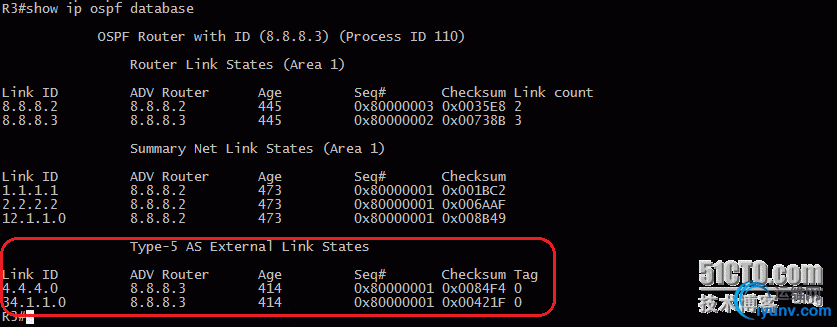

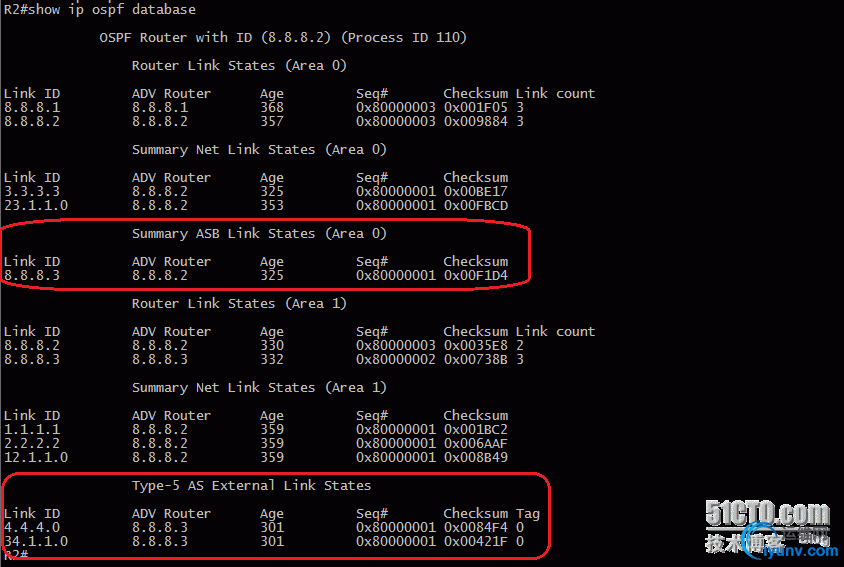

4、结论验证
LSA4 Link ID是ASBR RID、ADV Router是ABR RID。

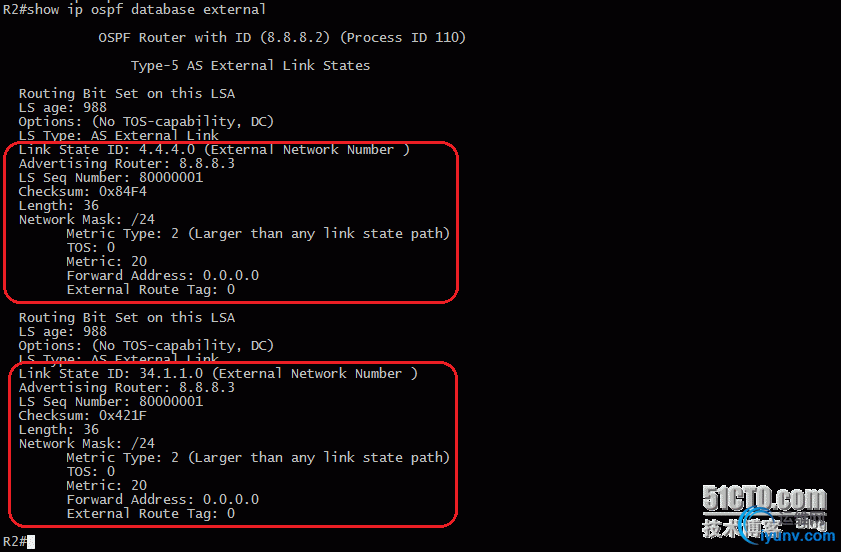

LSA5 Link ID是路由、ADV Router是ASBR RID。

LAS4通告内容为ASBR的位置，LSA5通告内容为外部路由协议路由





5、E2与E1的区别
默认E2时，所用重分布进来的路由的cost在整个OSPF域中都不变，E1是，cost值为累加。


可以看到此时的cost值都是20，我们在重分布时选择metric-type 1再看看效果

R3(config)#router ospf 110
R3(config-router)#redistribute rip subnets metric-type 1



可以看到，此时路由表示有O E2变为了0 E1，cost值也变了。
