LVS:keepalive实现ipvs高可用

78yuhi

使用LVS DR模式进行负载均衡，keepalive做高可用。步骤：
1，配置RS。

2，ipvsadm配置node1，node2 为DR，测试分别做为DR是成功的。

3，配置keepalived实现ipvsadm的功能（后端RS健康监测和keepalive状态通知）。

4, 测试。

实验拓扑：

---

1，配置RS
node3，node4，为RS
node3,node4执行脚本
vim lvs_dr_rs.sh
#!/bin/bash
#
vip="192.168.0.50"
interface="lo:0"


case $1 in
start)
echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore
echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce
echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce


ifconfig $interface $vip broadcast $vip netmask 255.255.255.255 up
route add -host $vip dev $interface
;;
stop)
echo 0 > /proc/sys/net/ipv4/conf/all/arp_ignore
echo 0 > /proc/sys/net/ipv4/conf/lo/arp_ignore
echo 0 > /proc/sys/net/ipv4/conf/all/arp_announce
echo 0 > /proc/sys/net/ipv4/conf/lo/arp_announce


ifconfig $interface down
;;
status)
if ifconfig lo:0 |grep $vip &> /dev/null; then
echo "ipvs is running."
else
echo "ipvs is stopped."
fi
;;
*)
echo "Usage: `basename $0` {start|stop|status}"
exit 1
esac
分别配置apached单独访问正常！
2，ipvsadm配置node1，node2 为DR，测试分别做为DR是成功的。（最后清楚手动规则，这里只是测试能否手动配置ipvs正常工作，实际keepalived不需要使用ipvsadm工具）

3，配置keepalived实现ipvsadm的功能。
[root@node1 keepalived]# vim keepalived.conf
[root@node1 keepalived]# cat keepalived.conf
! Configuration File for keepalived

global_defs {
   notification_email {
root@localhost
}
   notification_email_from root@localhost
   smtp_server 127.0.0.1
   smtp_connect_timeout 30
   router_id LVS_DEVEL
}

vrrp_script chk_mt_down {
        script "[ -f /etc/keepalived/down ] && exit 1 || exit 0"  #监测down文件，有down文件则意味着是要down机的。
        interval 1
        weight -5
}

vrrp_instance VI_1 {
    state MASTER
    interface eth0
    virtual_router_id 57
    priority 100
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        192.168.0.50/24 brd 192.168.0.50 dev eth0 lable eth0:0
    }
  track_script {
                chk_mt_down
        }

    notify_master "/etc/keepalived/notify.sh master" #添加通知信息
    notify_backup "/etc/keepalived/notify.sh backup"
    notify_fault "/etc/keepalived/notify.sh fault"

}

virtual_server 192.168.0.50 80 {
    delay_loop 6         #每一次检查后端RS服务间隔时间。
    lb_algo rr        #负载均衡调度算法
    lb_kind DR    #负载均衡类型
    nat_mask 255.255.255.0
#    persistence_timeout 50        #是否使用持久连接，连接超时时间50，注释表示不使用持久连接。
    protocol TCP

    real_server 192.168.0.22 80 {
        weight 1        #权重
        HTTP_GET {
            url {
              path /index.html        #url测试页
              status_code 200           #状态码
}
            connect_timeout 2  #连接超时时间
            nb_get_retry 3        #总共重试次数为3次
            delay_before_retry 1 #延时为1秒
        }
    }

    real_server 192.168.0.23 80 {
        weight 1        #权重
        HTTP_GET {
            url {
              path /index.html        #url测试页
              status_code 200           #状态码
}
            connect_timeout 2  #连接超时时间
            nb_get_retry 3        #总共重试次数为3次
            delay_before_retry 1 #延时为1秒
        }
    }
}

创建通知脚本文件：notify.sh
添加kaadmin用户接受邮件。
[iyunv@node1 keepalived]# cat notify.sh
#!/bin/bash
# Author: MageEdu <linuxedu@foxmail.com>
# description: An example of notify script
#

vip="192.168.0.59"
contact="kaadmin@localhost"

notify() {
    mailsubject="`hostname` to be $1: $vip floating"
    mailbody="`date '+%F %H:%M:%S'`: vrrp transition, `hostname` changed to be $1"
    echo $mailbody | mail -s "$mailsubject" $contact
}

case "$1" in
    master)
        notify master
        exit 0
    ;;
    backup)
        notify backup
        exit 0
    ;;
    fault)
        notify fault
        exit 0
    ;;
    *)
        echo 'Usage: `basename $0` {master|backup|fault}'
        exit 1
    ;;
esac



copy keepalived.conf和notify.sh文件到node2
[root@node1 keepalived]# scp keepalived.conf notify.sh node2:/etc/keepalived/

修改:keepalived.conf
state BACKUP
priority 99
即可


查看日志：/var/log/message
[root@node1 keepalived]# watch -n1 'ipvsadm -Ln'   动态查看ipvs状况。



4，测试
使用命令
[root@node1 keepalived]# watch -n1 'ipvsadm -Ln'   动态查看ipvs状况。
1，停止RS node3 httpd服务，master DR（node1）将从ipvs列表剔除node3节点，启动服务后将又添加。
2，删除node3 /index.html文件，master DR(node1)将在ipvs列表剔除node3节点。（状态监测失败）通过：status_code 200 实现，监测的后端RS返回状态码200
3，在master DR touch /etc/keepalived/down 将触发master down机，BACK UP DR将顶替。通过：vrrp_script chk_mt_down代码段实现
注意：状态监测 不止有HTTP_GET 还有tcp等很多方式，列如后端如果是mysql RS，则可使用TCP监测，端口3306等。

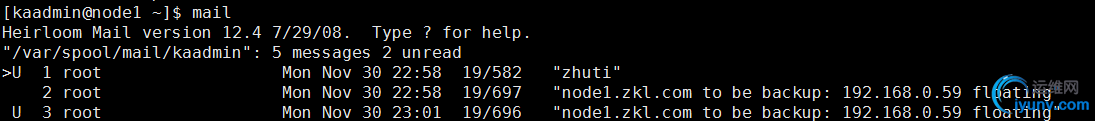

4,切换到kaadmin用户查看邮件keepalive状态变更
