【netfilter/iptables(linux3.10)】ipt_replace 生成ipt_table_info

xiuxuan

1、首先来看一个表的结构和已经初始化过的ipt_replace结构

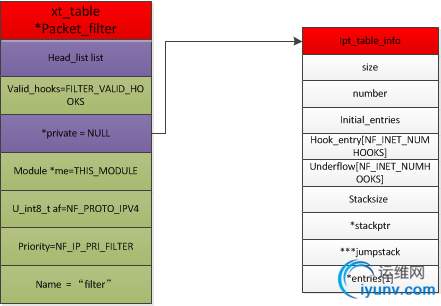

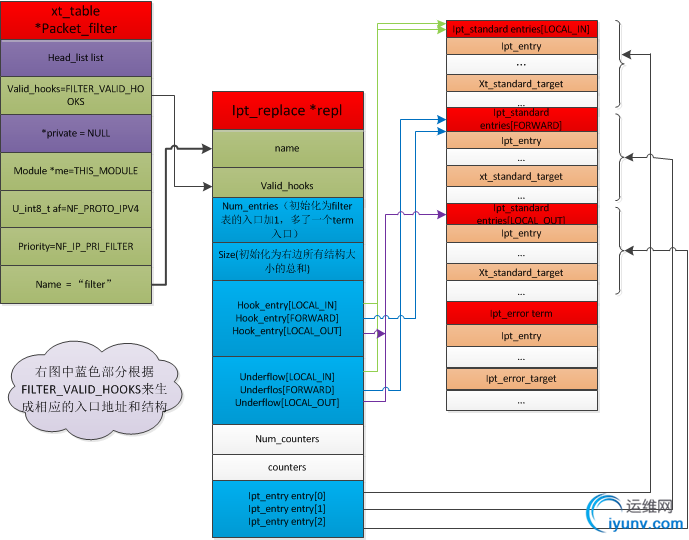

                            图1 xt_table中的private结构                                                                                                  图2  在一中已经生成了的一个repl结够

     在一中提到过，packet_filter结构初始化时只是初始化了一部分信息，还有一个很重要的成员并没有初始化，那就是在xt_table中的ipt_table_info结构的private变量，该结构存放表的具体的规则信息


struct xt_table_info {
      /* Size per table */
     unsigned int size;
     /* Number of entries: FIXME. --RR */
     unsigned int number;
     /* Initial number of entries. Needed for module usage count */
     unsigned int initial_entries;
     /* Entry points and underflows */
     unsigned int hook_entry[NF_INET_NUMHOOKS];
     unsigned int underflow[NF_INET_NUMHOOKS];
     /*
     * Number of user chains. Since tables cannot have loops, at most
     * @stacksize jumps (number of user chains) can possibly be made.
     */
     unsigned int stacksize;
     unsigned int __percpu *stackptr;
     void ***jumpstack;
     /* ipt_entry tables: one per CPU */
     /* Note : this field MUST be the last one, see XT_TABLE_INFO_SZ */
     void *entries[1];
};


2、注册表的第二步就是需要从第一步中生成的repl结构得到一个ipt_table_info（newinfo）结构，该结构最终将会复制给packet_filter结构总得private结构，具体的函数是（translate_table(net, newinfo, loc_cpu_entry, repl)）


static int
translate_table(struct net *net, struct xt_table_info *newinfo, void *entry0,
                const struct ipt_replace *repl)
{
     struct ipt_entry *iter;
     unsigned int i;
     int ret = 0;

     newinfo->size = repl->size;
     newinfo->number = repl->num_entries;

     /* Init all hooks to impossible value. */ //将newinfo结构中的入口偏移地址设置为不可能的值
     for (i = 0; i hook_entry[i] = 0xFFFFFFFF;
          newinfo->underflow[i] = 0xFFFFFFFF;
     }

     duprintf("translate_table: size %u\n", newinfo->size);
     i = 0;
     /* Walk through entries, checking offsets. */
     xt_entry_foreach(iter, entry0, newinfo->size) { //根据repl结构中的偏移值给newinfo结构中的偏移赋值
          ret = check_entry_size_and_hooks(iter, newinfo, entry0,
                              entry0 + repl->size,
                              repl->hook_entry,
                              repl->underflow,
                              repl->valid_hooks);
          if (ret != 0)
               return ret;
          ++i;
          if (strcmp(ipt_get_target(iter)->u.user.name,
              XT_ERROR_TARGET) == 0)
               ++newinfo->stacksize;
     }

     if (i != repl->num_entries) {
          duprintf("translate_table: %u not %u entries\n",
               i, repl->num_entries);
          return -EINVAL;
     }

     /* Check hooks all assigned */ //上一个宏遍历了所有入口，并给所有入口赋了正确的值，如果这里再出现不可用的值则说明有错误
     for (i = 0; i valid_hooks & (1 hook_entry[i]);
               return -EINVAL;
          }
          if (newinfo->underflow[i] == 0xFFFFFFFF) {
               duprintf("Invalid underflow %u %u\n",
                    i, repl->underflow[i]);
               return -EINVAL;
          }
     }

     if (!mark_source_chains(newinfo, repl->valid_hooks, entry0)) //检查是否形成了规则环，如果有环则出错返回
          return -ELOOP;

     /* Finally, each sanity check must pass */
     i = 0;
     xt_entry_foreach(iter, entry0, newinfo->size) {
          ret = find_check_entry(iter, net, repl->name, repl->size);
          if (ret != 0)
               break;
          ++i;
     }

     if (ret != 0) {
          xt_entry_foreach(iter, entry0, newinfo->size) {
               if (i-- == 0)
                    break;
               cleanup_entry(iter, net);
          }
          return ret;
     }

     /* And one copy for every other CPU */
     for_each_possible_cpu(i) {
          if (newinfo->entries[i] && newinfo->entries[i] != entry0)
               memcpy(newinfo->entries[i], entry0, newinfo->size);
     }

     return ret;
}
