* Linux内核源码分析--内核启动之(2)Image内核启动(汇编部分)（Linux-3.0 ARMv7）

191145685

　　在完成了zImage自解压之后，就跳转到了解压后的内核（也就是vmlinux的bin版本Image），具体的入口可以在arch/arm/kernel/vmlinux.lds.S（最终的链接脚本是通过这个文件产生的）中获得：

• ......

• SECTIONS

• {

• #ifdef CONFIG_XIP_KERNEL

• . = XIP_VIRT_ADDR(CONFIG_XIP_PHYS_ADDR);

• #else

• . = PAGE_OFFSET + TEXT_OFFSET;

• #endif

•

• .init : {/* Init code and data*/

• _stext = .;

• _sinittext = .;

• ......


    这个入口在arch/arm/kernel/head.S中，这个文件就是Linux内核真正启动的地方，是初始化部分的开始，用汇编写成。他必须为后面的C代码做好准备，下面先给出程序的流程图，后面是中文注释的代码。


    这里有一些宏定义必须知道他的含义：

宏	出现的位置	默认值	定义
KERNEL_RAM_ADDR	arch/arm/kernel/head.S	0xC0008000	内核在内存中的虚拟地址
PAGE_OFFSET	arch/arm/include/asm/memory.h	0xC0000000	内核虚拟地址空间的起始地址
TEXT_OFFSET	arch/arm/Makefile	0x00008000	内核起始位置相对于内存起始位置的偏移
PHYS_OFFSET	arch/arm/include/asm/memory.h	构架相关	物理内存的起始地址

　　arch/arm/kernel/head.S

• /*

• * linux/arch/arm/kernel/head.S

• *

• * Copyright (C) 1994-2002 Russell King

• * Copyright (c) 2003 ARM Limited

• * All Rights Reserved

• *

• * This program is free software; you can redistribute it and/or modify

• * it under the terms of the GNU General Public License version 2 as

• * published by the Free Software Foundation.

• *

• * 所有32-bit CPU的内核启动代码

• */

• #include

• #include

•

• #include

• #include

• #include

• #include

• #include

• #include

• #include

•

• #ifdef CONFIG_DEBUG_LL

• #include

• #endif

•

• /*


• * swapper_pg_dir 是初始页表的虚拟地址.

•   * 我们将页表放在KERNEL_RAM_VADDR以下16K的空间中. 因此我们必须保证


•   * KERNEL_RAM_VADDR已经被正常设置. 当前, 我们期望的是


•   * 这个地址的最后16 bits为0x8000, 但我们或许可以放宽这项限制到


•   * KERNEL_RAM_VADDR >= PAGE_OFFSET + 0x4000.

•   */

• #define KERNEL_RAM_VADDR    (PAGE_OFFSET + TEXT_OFFSET)

• #if (KERNEL_RAM_VADDR & 0xffff) != 0x8000

• #error KERNEL_RAM_VADDR must start at 0xXXXX8000

• #endif

•

•     .globl    swapper_pg_dir

•     .equ    swapper_pg_dir, KERNEL_RAM_VADDR - 0x4000

•

• /*


•   * TEXT_OFFSET 是内核代码（解压后）相对于RAM起始的偏移.


•   * 而#TEXT_OFFSET - 0x4000就是页表相对于RAM起始的偏移.


•   * 这个宏的作用是将phys（RAM的启示地址）加上页表的偏移，


•   * 而得到页表的起始物理地址


•   */

•     .macro    pgtbl, rd, phys

•     add    \rd, \phys, #TEXT_OFFSET - 0x4000

•     .endm

•

• #ifdef CONFIG_XIP_KERNEL

• #define KERNEL_START    XIP_VIRT_ADDR(CONFIG_XIP_PHYS_ADDR)

• #define KERNEL_END    _edata_loc

• #else

• #define KERNEL_START    KERNEL_RAM_VADDR


• #define KERNEL_END    _end

• #endif

•

• /*


•   * 内核启动入口点.


•   * ---------------------------


•   *


•   * 这个入口正常情况下是在解压完成后被调用的.


•   * 调用条件: MMU = off, D-cache = off, I-cache = dont care, r0 = 0,


•   * r1 = machine nr, r2 = atags or dtb pointer.


•   * 这些条件在解压完成后会被逐一满足，然后才跳转过来。


•   *


•   * 这些代码大多数是位置无关的, 如果你的内核入口地址在连接时确定为


•   * 0xc0008000, 你调用此函数的物理地址就是 __pa(0xc0008000).


•   *


•   * 完整的machineID列表，请参见 linux/arch/arm/tools/mach-types


•   *


•   * 我们尽量让代码简洁; 不在此处添加任何设备特定的代码


•   * - 这些特定的初始化代码是boot loader的工作(或在极端情况下，


•   * 有充分理由的情况下, 可以由zImage完成)。


•   */

•     __HEAD

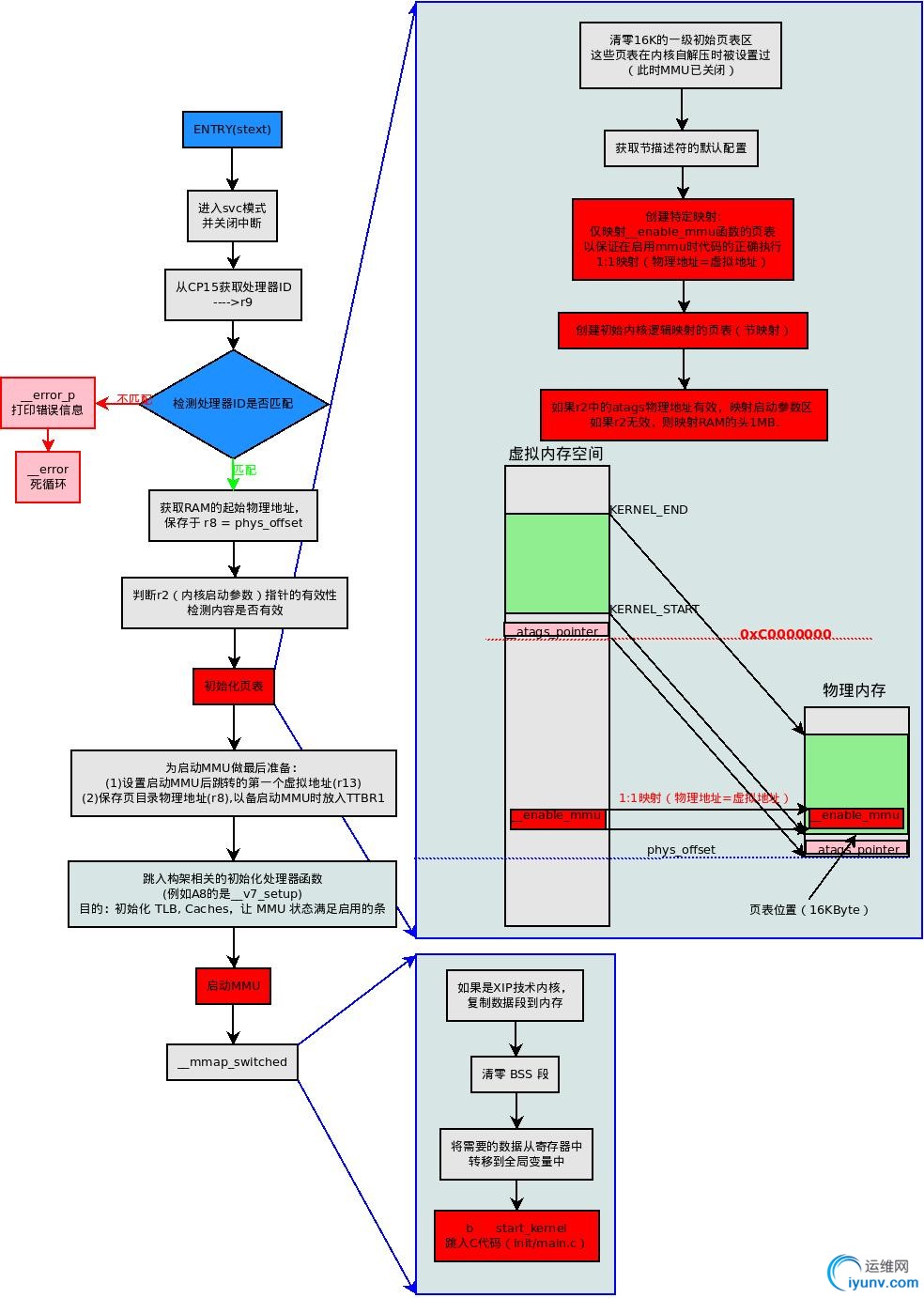

• ENTRY(stext)

•      setmode    PSR_F_BIT | PSR_I_BIT | SVC_MODE, r9 @ CPU模式设置宏


•                                                     @ （进入svc模式并且关闭中断）


•      mrc    p15, 0, r9, c0, c0                       @ 获取处理器id-->r9


•      bl    __lookup_processor_type                   @ 返回r5=procinfo r9=cpuid


•      movs    r10, r5                                 @ r10=r5，并可以检测r5=0?注意当前r10的值

• THUMB( it    eq )            @ force fixup-able long branch encoding

•      beq    __error_p            @ yes, error 'p'如果r5=0，则内核处理器不匹配，出错～死循环

•

•     /*

•       * 获取RAM的起始物理地址，并保存于 r8 = phys_offset

•      * XIP内核与普通在RAM中运行的内核不同

•      * （1）CONFIG_XIP_KERNEL

•      *         通过运行时计算？？？？

•      * （2）正常RAM中运行的内核


•       *         通过编译时确定（PLAT_PHYS_OFFSET 一般在arch/arm/mach-xxx/include/mach/memory.h定义）

•      *

•      */

• #ifndef CONFIG_XIP_KERNEL

•     adr    r3, 2f

•     ldmia    r3, {r4, r8}

•     sub    r4, r3, r4            @ (PHYS_OFFSET - PAGE_OFFSET)

•     add    r8, r8, r4            @ PHYS_OFFSET

• #else

•    ldr    r8, =PLAT_PHYS_OFFSET

• #endif

•

•     /*

•      * r1 = machine no, r2 = atags or dtb,

•      * r8 = phys_offset, r9 = cpuid, r10 = procinfo

•      */

•     bl    __vet_atags            @ 判断r2（内核启动参数）指针的有效性

• #ifdef CONFIG_SMP_ON_UP

•     bl    __fixup_smp            @ ???如果运行SMP内核在单处理器系统中启动，做适当调整

• #endif

• #ifdef CONFIG_ARM_PATCH_PHYS_VIRT

•     bl    __fixup_pv_table    @ ????根据内核在内存中的位置修正物理地址与虚拟地址的转换机制

• #endif

•      bl    __create_page_tables    @ 初始化页表！

•

•      /*


•       * 以下使用位置无关的方法调用的是CPU特定代码。


•       * 详情请见arch/arm/mm/proc-*.S


•       * r10 = xxx_proc_info 结构体的基地址（在上面__lookup_processor_type函数中选中的）


•       * 返回时, CPU 已经为 MMU 的启动做好了准备，


•       * 且 r0 保存着CPU控制寄存器的值.


•       */

•      ldr    r13, =__mmap_switched                @ 在MMU启动之后跳入的第一个虚拟地址


•      adr    lr, BSYM(1f)                        @ 设置返回的地址(PIC)


•      mov    r8, r4                                @ 将swapper_pg_dir的物理地址放入r8，


•                                              @ 以备__enable_mmu中将其放入TTBR1


•   ARM(    add    pc, r10, #PROCINFO_INITFUNC    )    @ 跳入构架相关的初始化处理器函数(例如A8的是__v7_setup)

• THUMB(    add    r12, r10, #PROCINFO_INITFUNC    )    @主要目的只配置CP15（包括缓存配置）

• THUMB(    mov    pc, r12                )

• 1:    b    __enable_mmu                        @ 启动MMU

• ENDPROC(stext)

•     .ltorg

• #ifndef CONFIG_XIP_KERNEL

• 2:    .long    .

•     .long    PAGE_OFFSET

• #endif

•

• /*


•   * 创建初始化页表. 我们只创建最基本的页表，


•   * 以满足内核运行的需要，


•   * 这通常意味着仅映射内核代码本身.


•   *


•   * r8 = phys_offset, r9 = cpuid, r10 = procinfo


•   *


•   * 返回:


•   * r0, r3, r5-r7 被篡改


•   * r4 = 页表物理地址


•   */

• __create_page_tables:

•      pgtbl    r4, r8                @ 现在r4 = 页表的起始物理地址

•

•      /*


•       * 清零16K的一级初始页表区


•       * 这些页表在内核自解压时被设置过


•       * （此时MMU已关闭）


•       */

•     mov    r0, r4

•     mov    r3, #0

•     add    r6, r0, #0x4000

• 1:    str    r3, [r0], #4

•     str    r3, [r0], #4

•     str    r3, [r0], #4

•     str    r3, [r0], #4

•     teq    r0, r6

•     bne    1b

•

•      /*


•       * 获取节描述符的默认配置（除节基址外的其他配置）


•       * 这个数据依构架而不同，数据是用汇编文件配置的：


•       * arch/arm/mm/proc-xxx.S


•       * （此时MMU已关闭）


•       */

•     ldr    r7, [r10, #PROCINFO_MM_MMUFLAGS] @ 获取mm_mmuflags(节描述符默认配置)，保存于r7

•

•      /*


•       * 创建特定映射，以满足__enable_mmu的需求。


•       * 此特定映射将被paging_init()删除。


•       *


•       * 其实这个特定的映射就是仅映射__enable_mmu功能函数区的页表


•       * 以保证在启用mmu时代码的正确执行--1:1映射（物理地址=虚拟地址）


•       */

•     adr    r0, __enable_mmu_loc

•     ldmia    r0, {r3, r5, r6}

•     sub    r0, r0, r3            @ 获取编译时确定的虚拟地址到当前物理地址的偏移

•     add    r5, r5, r0            @ __enable_mmu的当前物理地址

•     add    r6, r6, r0            @ __enable_mmu_end的当前物理地址

•     mov    r5, r5, lsr #20        @ __enable_mmu的节基址

•     mov    r6, r6, lsr #20        @ __enable_mmu_end的节基址

•

• 1:    orr    r3, r7, r5, lsl #20        @ 生成节描述符：flags + 节基址

•     str    r3, [r4, r5, lsl #2]    @ 设置节描述符,1:1映射（物理地址=虚拟地址）

•     teq    r5, r6                    @ 完成映射？（理论上一次就够了，这个函数应该不会大于1M吧～）

•     addne    r5, r5, #1            @ r5 = 下一节的基址

•     bne    1b

•

•      /*


•       * 现在创建内核的逻辑映射区页表（节映射）


•       * 创建范围：KERNEL_START---KERNEL_END


•       * KERNEL_START：内核最终运行的虚拟地址


•       * KERNEL_END：内核代码结束的虚拟地址（bss段之后，但XIP不是）


•       */

•     mov    r3, pc                @ 获取当前物理地址

•     mov    r3, r3, lsr #20        @ r3 = 当前物理地址的节基址

•     orr    r3, r7, r3, lsl #20    @ r3 为当前物理地址的节描述符

•      /*


•       * 下面是为了确定页表项的入口地址


•       * 其实页表入口项的偏移就反应了对应的虚拟地址的高位


•       *


•       * 由于ARM指令集的8bit位图问题，只能分两次得到


•       * KERNEL_START：内核最终运行的虚拟地址


•       *


•       */

•     add    r0, r4, #(KERNEL_START & 0xff000000) >> 18

•     str    r3, [r0, #(KERNEL_START & 0x00f00000) >> 18]!

•     ldr    r6, =(KERNEL_END - 1)

•     add    r0, r0, #4

•     add    r6, r4, r6, lsr #18    @ r6 = 内核逻辑映射结束的节基址

• 1:    cmp    r0, r6

•     add    r3, r3, #1 18

•     str    r3, [r0, #(KERNEL_RAM_VADDR & 0x00f00000) >> 18]!

•     ldr    r6, =(_end - 1)

•     add    r0, r0, #4

•     add    r6, r4, r6, lsr #18

• 1:    cmp    r0, r6

•     add    r3, r3, #1 18

•     orr    r3, r7, #0x02000000

•     str    r3, [r0]

•     add    r0, r4, #0xd8000000 >> 18

•     str    r3, [r0]

• #endif

• #endif

•      mov    pc, lr        @页表创建结束，返回

• ENDPROC(__create_page_tables)

•     .ltorg

•     .align

• __enable_mmu_loc:

•     .long    .

•     .long    __enable_mmu

•     .long    __enable_mmu_end

•

• #if defined(CONFIG_SMP)

•     __CPUINIT

• ENTRY(secondary_startup)

•     /*

•      * Common entry point for secondary CPUs.

•      *

•      * Ensure that we're in SVC mode, and IRQs are disabled. Lookup

•      * the processor type - there is no need to check the machine type

•      * as it has already been validated by the primary processor.

•      */

•     setmode    PSR_F_BIT | PSR_I_BIT | SVC_MODE, r9

•     mrc    p15, 0, r9, c0, c0        @ get processor id

•     bl    __lookup_processor_type

•     movs    r10, r5                @ invalid processor?

•     moveq    r0, #'p'            @ yes, error 'p'

• THUMB( it    eq )        @ force fixup-able long branch encoding

•     beq    __error_p

•

•     /*

•      * Use the page tables supplied from  __cpu_up.

•      */

•     adr    r4, __secondary_data

•     ldmia    r4, {r5, r7, r12}        @ address to jump to after

•     sub    lr, r4, r5            @ mmu has been enabled

•     ldr    r4, [r7, lr]            @ get secondary_data.pgdir

•     add    r7, r7, #4

•     ldr    r8, [r7, lr]            @ get secondary_data.swapper_pg_dir

•     adr    lr, BSYM(__enable_mmu)        @ return address

•     mov    r13, r12            @ __secondary_switched address

• ARM(    add    pc, r10, #PROCINFO_INITFUNC    ) @ initialise processor

•                           @ (return control reg)

• THUMB(    add    r12, r10, #PROCINFO_INITFUNC    )

• THUMB(    mov    pc, r12                )

• ENDPROC(secondary_startup)

•

•     /*

•      * r6 = &secondary_data

•      */

• ENTRY(__secondary_switched)

•     ldr    sp, [r7, #4]            @ get secondary_data.stack

•     mov    fp, #0

•     b    secondary_start_kernel

• ENDPROC(__secondary_switched)

•

•     .align

•

•     .type    __secondary_data, %object

• __secondary_data:

•     .long    .

•     .long    secondary_data

•     .long    __secondary_switched

• #endif /* defined(CONFIG_SMP) */

•

•

•

• /*


•   * 在最后启动MMU前，设置一些常用位 Essentially


•   * 其实，这里只是加载了页表指针和域访问控制数据寄存器


•   *


•   *


•   * r0 = cp#15 control register


•   * r1 = machine ID


•   * r2 = atags or dtb pointer


•   * r4 = page table pointer


•   * r9 = processor ID


•   * r13 = 最后要跳入的虚拟地址


•   */

• __enable_mmu:

• #ifdef CONFIG_ALIGNMENT_TRAP

•     orr    r0, r0, #CR_A

• #else

•     bic    r0, r0, #CR_A

• #endif

• #ifdef CONFIG_CPU_DCACHE_DISABLE

•     bic    r0, r0, #CR_C

• #endif

• #ifdef CONFIG_CPU_BPREDICT_DISABLE

•     bic    r0, r0, #CR_Z

• #endif

• #ifdef CONFIG_CPU_ICACHE_DISABLE

•     bic    r0, r0, #CR_I

• #endif

•     mov    r5, #(domain_val(DOMAIN_USER, DOMAIN_MANAGER) | \

•               domain_val(DOMAIN_KERNEL, DOMAIN_MANAGER) | \

•               domain_val(DOMAIN_TABLE, DOMAIN_MANAGER) | \

•               domain_val(DOMAIN_IO, DOMAIN_CLIENT))    @设置域访问控制数据

•     mcr    p15, 0, r5, c3, c0, 0        @ 载入域访问控制数据到DACR

•     mcr    p15, 0, r4, c2, c0, 0        @ 载入页表基址到TTBR0

•     b    __turn_mmu_on                @ 开启MMU

• ENDPROC(__enable_mmu)

•

• /*


•   * 使能 MMU. 这完全改变了可见的内存地址空间结构。


•   * 您将无法通过这里跟踪执行。


•   * 如果你已对此进行探究, *请*在向邮件列表发送另一个新帖之前，


•   * 检查linux-arm-kernel的邮件列表归档


•   *


•   * r0 = cp#15 control register


•   * r1 = machine ID


•   * r2 = atags or dtb pointer


•   * r9 = processor ID


•   * r13 = 最后要跳入的*虚拟*地址


•   *


•   * 其他寄存器依赖上面的调用函数


•   */

•     .align    5

• __turn_mmu_on:

•     mov    r0, r0

•     mcr    p15, 0, r0, c1, c0, 0        @ 设置cp#15控制寄存器（启用MMU）

•     mrc    p15, 0, r3, c0, c0, 0        @ read id reg

•     mov    r3, r3

•     mov    r3, r13                        @ r3中装入最后要跳入的*虚拟*地址

•     mov    pc, r3                        @ 跳转到__mmap_switched

• __enable_mmu_end:

• ENDPROC(__turn_mmu_on)

•

•

• #ifdef CONFIG_SMP_ON_UP

•     __INIT

• __fixup_smp:

•     and    r3, r9, #0x000f0000    @ architecture version

•     teq    r3, #0x000f0000        @ CPU ID supported?

•     bne    __fixup_smp_on_up    @ no, assume UP

•

•     bic    r3, r9, #0x00ff0000

•     bic    r3, r3, #0x0000000f    @ mask 0xff00fff0

•     mov    r4, #0x41000000

•     orr    r4, r4, #0x0000b000

•     orr    r4, r4, #0x00000020    @ val 0x4100b020

•     teq    r3, r4            @ ARM 11MPCore?

•     moveq    pc, lr            @ yes, assume SMP

•

•     mrc    p15, 0, r0, c0, c0, 5    @ read MPIDR

•     and    r0, r0, #0xc0000000    @ multiprocessing extensions and

•     teq    r0, #0x80000000        @ not part of a uniprocessor system?

•     moveq    pc, lr            @ yes, assume SMP

•

• __fixup_smp_on_up:

•     adr    r0, 1f

•     ldmia    r0, {r3 - r5}

•     sub    r3, r0, r3

•     add    r4, r4, r3

•     add    r5, r5, r3

•     b    __do_fixup_smp_on_up

• ENDPROC(__fixup_smp)

•

•     .align

• 1:    .word    .

•     .word    __smpalt_begin

•     .word    __smpalt_end

•

•     .pushsection .data

•     .globl    smp_on_up

• smp_on_up:

•     ALT_SMP(.long    1)

•     ALT_UP(.long    0)

•     .popsection

• #endif

•

•     .text

• __do_fixup_smp_on_up:

•     cmp    r4, r5

•     movhs    pc, lr

•     ldmia     {r0, r6}

• ARM(    str    r6, [r0, r3]    )

• THUMB(    add    r0, r0, r3    )

• #ifdef __ARMEB__

• THUMB(    mov    r6, r6, ror #16    )    @ Convert word order for big-endian.

• #endif

• THUMB(    strh    r6, [r0], #2    )    @ For Thumb-2, store as two halfwords

• THUMB(    mov    r6, r6, lsr #16    )    @ to be robust against misaligned r3.

• THUMB(    strh    r6, [r0]    )

•     b    __do_fixup_smp_on_up

• ENDPROC(__do_fixup_smp_on_up)

•

• ENTRY(fixup_smp)

•     stmfd     {r4 - r6, lr}

•     mov    r4, r0

•     add    r5, r0, r1

•     mov    r3, #0

•     bl    __do_fixup_smp_on_up

•     ldmfd     {r4 - r6, pc}

• ENDPROC(fixup_smp)

•

• #ifdef CONFIG_ARM_PATCH_PHYS_VIRT

•

• /* __fixup_pv_table - patch the stub instructions with the delta between

• * PHYS_OFFSET and PAGE_OFFSET, which is assumed to be 16MiB aligned and

• * can be expressed by an immediate shifter operand. The stub instruction

• * has a form of '(add|sub) rd, rn, #imm'.

• */

•     __HEAD

• __fixup_pv_table:

•     adr    r0, 1f

•     ldmia    r0, {r3-r5, r7}

•     sub    r3, r0, r3    @ PHYS_OFFSET - PAGE_OFFSET

•     add    r4, r4, r3    @ adjust table start address

•     add    r5, r5, r3    @ adjust table end address

•     add    r7, r7, r3    @ adjust __pv_phys_offset address

•     str    r8, [r7]    @ save computed PHYS_OFFSET to __pv_phys_offset

• #ifndef CONFIG_ARM_PATCH_PHYS_VIRT_16BIT

•     mov    r6, r3, lsr #24    @ constant for add/sub instructions

•     teq    r3, r6, lsl #24 @ must be 16MiB aligned

• #else

•     mov    r6, r3, lsr #16    @ constant for add/sub instructions

•     teq    r3, r6, lsl #16    @ must be 64kiB aligned

• #endif

• THUMB(    it    ne        @ cross section branch )

•     bne    __error

•     str    r6, [r7, #4]    @ save to __pv_offset

•     b    __fixup_a_pv_table

• ENDPROC(__fixup_pv_table)

•

•     .align

• 1:    .long    .

•     .long    __pv_table_begin

•     .long    __pv_table_end

• 2:    .long    __pv_phys_offset

•

•     .text

• __fixup_a_pv_table:

• #ifdef CONFIG_THUMB2_KERNEL

• #ifdef CONFIG_ARM_PATCH_PHYS_VIRT_16BIT

•     lsls    r0, r6, #24

•     lsr    r6, #8

•     beq    1f

•     clz    r7, r0

•     lsr    r0, #24

•     lsl    r0, r7

•     bic    r0, 0x0080

•     lsrs    r7, #1

•     orrcs   r0, #0x0080

•     orr    r0, r0, r7, lsl #12

• #endif

• 1:    lsls    r6, #24

•     beq    4f

•     clz    r7, r6

•     lsr    r6, #24

•     lsl    r6, r7

•     bic    r6, #0x0080

•     lsrs    r7, #1

•     orrcs    r6, #0x0080

•     orr    r6, r6, r7, lsl #12

•     orr    r6, #0x4000

•     b    4f

• 2:    @ at this point the C flag is always clear

•     add     r7, r3

• #ifdef CONFIG_ARM_PATCH_PHYS_VIRT_16BIT

•     ldrh    ip, [r7]

•     tst    ip, 0x0400    @ the i bit tells us LS or MS byte

•     beq    3f

•     cmp    r0, #0        @ set C flag, and ...

•     biceq    ip, 0x0400    @ immediate zero value has a special encoding

•     streqh    ip, [r7]    @ that requires the i bit cleared

• #endif

• 3:    ldrh    ip, [r7, #2]

•     and    ip, 0x8f00

•     orrcc    ip, r6    @ mask in offset bits 31-24

•     orrcs    ip, r0    @ mask in offset bits 23-16

•     strh    ip, [r7, #2]

• 4:    cmp    r4, r5

•     ldrcc    r7, [r4], #4    @ use branch for delay slot

•     bcc    2b

•     bx    lr

• #else

• #ifdef CONFIG_ARM_PATCH_PHYS_VIRT_16BIT

•     and    r0, r6, #255    @ offset bits 23-16

•     mov    r6, r6, lsr #8    @ offset bits 31-24

• #else

•     mov    r0, #0        @ just in case...

• #endif

•     b    3f

• 2:    ldr    ip, [r7, r3]

•     bic    ip, ip, #0x000000ff

•     tst    ip, #0x400    @ rotate shift tells us LS or MS byte

•     orrne    ip, ip, r6    @ mask in offset bits 31-24

•     orreq    ip, ip, r0    @ mask in offset bits 23-16

•     str    ip, [r7, r3]

• 3:    cmp    r4, r5

•     ldrcc    r7, [r4], #4    @ use branch for delay slot

•     bcc    2b

•     mov    pc, lr

• #endif

• ENDPROC(__fixup_a_pv_table)

•

• ENTRY(fixup_pv_table)

•     stmfd     {r4 - r7, lr}

•     ldr    r2, 2f            @ get address of __pv_phys_offset

•     mov    r3, #0            @ no offset

•     mov    r4, r0            @ r0 = table start

•     add    r5, r0, r1        @ r1 = table size

•     ldr    r6, [r2, #4]        @ get __pv_offset

•     bl    __fixup_a_pv_table

•     ldmfd     {r4 - r7, pc}

• ENDPROC(fixup_pv_table)

•

•     .align

• 2:    .long    __pv_phys_offset

•

•     .data

•     .globl    __pv_phys_offset

•     .type    __pv_phys_offset, %object

• __pv_phys_offset:

•     .long    0

•     .size    __pv_phys_offset, . - __pv_phys_offset

• __pv_offset:

•     .long    0

• #endif

•

• #include "head-common.S"


arch/arm/kernel/head-common.S

• /*

• * linux/arch/arm/kernel/head-common.S

• *

• * Copyright (C) 1994-2002 Russell King

• * Copyright (c) 2003 ARM Limited

• * All Rights Reserved

• *

• * This program is free software; you can redistribute it and/or modify

• * it under the terms of the GNU General Public License version 2 as

• * published by the Free Software Foundation.

• *

• */

•

• #define ATAG_CORE 0x54410001

• #define ATAG_CORE_SIZE ((2*4 + 3*4) >> 2)

• #define ATAG_CORE_SIZE_EMPTY ((2*4) >> 2)

•

• #ifdef CONFIG_CPU_BIG_ENDIAN

• #define OF_DT_MAGIC 0xd00dfeed

• #else

• #define OF_DT_MAGIC 0xedfe0dd0 /* 0xd00dfeed in big-endian */

• #endif

•

• /*

• * 异常处理. 一些我们无法处理的错误.

• * 我们应当告诉用户(这些错误信息)，但因为我们甚至无法保证是在正确的架构上运行，

• * 所以我们什么都不做（死循环）。

• *

• * 如果 CONFIG_DEBUG_LL 被设置，我们试图打印出错误信息，

• * 并希望这可以对我们有帮助 (例如这对bootloader没有提供适当的处理器ID

• * 是有帮助的).

• */

•     __HEAD

•

• /* 确定r2（内核启动参数）指针的有效性。  The heuristic 要求


•   * 是4Byte对齐的、在物理内存的头16K中，且以ATAG_CORE标记开头。


•   * 如果选择了CONFIG_OF_FLATTREE，dtb指针也是可以接受的.


•   *


•   * 在这个函数的未来版本中 可能会对物理地址的要求更为宽松，


•   * 且如果有必要的话，可能可以移动ATAGS数据块.


•   *


•   * 返回:


•   * r2 可能是有效的 atags 指针, 有效的 dtb 指针，或者0


•   * r5, r6 被篡改


•   */

• __vet_atags:

•     tst    r2, #0x3            @ 是否4Byte对齐?

•     bne    1f                    @ 不是则认为指针无效，返回

•

•     ldr    r5, [r2, #0]        @获取r2指向的前4Byte，用于下面测试

• #ifdef CONFIG_OF_FLATTREE

•     ldr    r6, =OF_DT_MAGIC        @ is it a DTB?

•     cmp    r5, r6

•     beq    2f

• #endif

•

•     /* 内核启动参数块的规范是：

•      * （wait for updata）

•      */

•     cmp    r5, #ATAG_CORE_SIZE        @ 第一个tag是ATAG_CORE吗?测试的是tag_header中的size

•                                 @ 如果为ATAG_CORE，那么必为ATAG_CORE_SIZE

•     cmpne    r5, #ATAG_CORE_SIZE_EMPTY    @ 如果第一个tag的tag_header中的size为ATAG_CORE_SIZE_EMPTY

•                                         @ 说明此处也有atags

•     bne    1f

•     ldr    r5, [r2, #4]            @ 第一个tag_header的tag（魔数）

•     ldr    r6, =ATAG_CORE            @ 获取ATAG_CORE的魔数

•     cmp    r5, r6                    @ 判断第一个tag是否为ATAG_CORE

•     bne    1f                        @ 不是则认为指针无效，返回

•

• 2:    mov    pc, lr                @ atag/dtb 指针有效

•

• 1:    mov    r2, #0

•     mov    pc, lr

• ENDPROC(__vet_atags)

•

• /*


•   * 以下的代码段是在MMU开启的状态下执行的,


•   * 而且使用的是绝对地址; 这不是位置无关代码.


•   *


•   * r0 = cp#15 控制寄存器值


•   * r1 = machine ID


•   * r2 = atags/dtb pointer


•   * r9 = processor ID


•   */

•     __INIT

• __mmap_switched:

•     adr    r3, __mmap_switched_data

•

•     ldmia     {r4, r5, r6, r7}

•     cmp    r4, r5                @ 如果有必要，拷贝数据段。

•                             @ 对比__data_loc和_sdata

•                             @ __data_loc是数据段在内核代码映像中的存储位置

•                             @ _sdata是数据段的链接位置（在内存中的位置）

•                             @ 如果是XIP技术的内核，这两个数据肯定不同

• 1:    cmpne    r5, r6            @ 检测数据是否拷贝完成

•     ldrne    fp, [r4], #4

•     strne    fp, [r5], #4

•     bne    1b

•

•     mov    fp, #0                @ 清零 BSS 段(and zero fp)

• 1:    cmp    r6, r7                @ 检测是否完成

•     strcc    fp, [r6],#4

•     bcc    1b

•

•      /* 这里将需要的数据从寄存器中转移到全局变量中，


•       * 因为最后会跳入C代码，寄存器会被使用。


•       */

• ARM(    ldmia    r3, {r4, r5, r6, r7, sp})

• THUMB(    ldmia    r3, {r4, r5, r6, r7}    )

• THUMB(    ldr    sp, [r3, #16]        )

•      str    r9, [r4]            @ 保存 processor ID到全局变量processor_id


•      str    r1, [r5]            @ 保存 machine type到全局变量__machine_arch_type


•      str    r2, [r6]            @ 保存 atags指针到全局变量__atags_pointer


•      bic    r4, r0, #CR_A            @ 清除cp15 控制寄存器值的 'A' bit（禁用对齐错误检查）


•      stmia    r7, {r0, r4}            @ 保存控制寄存器值到全局变量cr_alignment(在arch/arm/kernel/entry-armv.S)

•      b    start_kernel        @ 跳入C代码（init/main.c）

• ENDPROC(__mmap_switched)

•

•     .align    2

•     .type    __mmap_switched_data, %object

• __mmap_switched_data:

•     .long    __data_loc            @ r4

•     .long    _sdata                @ r5

•     .long    __bss_start            @ r6

•     .long    _end                @ r7

•     .long    processor_id            @ r4

•     .long    __machine_arch_type        @ r5

•     .long    __atags_pointer            @ r6

•     .long    cr_alignment            @ r7

•     .long    init_thread_union + THREAD_START_SP @ sp

•     .size    __mmap_switched_data, . - __mmap_switched_data

•

• /*

• * 这里提供一个 C-API 版本的 __lookup_processor_type

• */

• ENTRY(lookup_processor_type)

•     stmfd     {r4 - r6, r9, lr}

•     mov    r9, r0

•     bl    __lookup_processor_type

•     mov    r0, r5

•     ldmfd     {r4 - r6, r9, pc}

• ENDPROC(lookup_processor_type)

•

• /*


•   * 读取处理器ID寄存器 (CP#15, CR0), 并且查找编译时确定的处理器


•   * 支持列表. 注意：我们不能对__proc_info使用绝对地址，


•   * 因为我们还没有重新初始化页表（MMU已关闭，之前是解压时使用的1：1映射）。


•   * (我们不在正确的地址空间：内核是按虚拟地址（0xc00008000）编译的，


•   * 而现在我们运行在MMU关闭的情况下)。


•   * 我们必须计算偏移量。


•   *


•   *    r9 = cpuid


•   * Returns:


•   *    r3, r4, r6 被篡改


•   *    r5 = proc_info 指针（物理地址空间）


•   *    r9 = cpuid (保留)


•   */

•     __CPUINIT

• __lookup_processor_type:

•     adr    r3, __lookup_processor_type_data        @获取运行时的地址数据

•     ldmia    r3, {r4 - r6}    @获取编译时确定的地址数据（虚拟地址）

•     sub    r3, r3, r4            @ 获取地址偏移 virt&phys(r3)

•     add    r5, r5, r3            @ 将虚拟地址空间转换为物理地址空间

•     add    r6, r6, r3            @ r5=__proc_info_begin r6=__proc_info_end

• 1:    ldmia    r5, {r3, r4}    @ 获取proc_info_list结构体中的value, mask

•     and    r4, r4, r9            @ 利用掩码处理从CP15获取的处理器ID

•     teq    r3, r4                @ 对比编译时确定的处理器ID

•     beq    2f                    @ 若处理器ID匹配，返回

•     add    r5, r5, #PROC_INFO_SZ        @ 利用sizeof(proc_info_list)跳入下一个处理器ID的匹配

•     cmp    r5, r6                @ 是否已经处理完proc_info_list数据

•     blo    1b                    @ 如果还有proc_info_list数据，再次检查匹配

•     mov    r5, #0                @ 否则，编译的内核与此处理器不匹配，r5 = #0

• 2:    mov    pc, lr

• ENDPROC(__lookup_processor_type)

•

• /*


•   * 参见 中关于 __proc_info 结构体的信息.


•   */

•     .align    2

•     .type    __lookup_processor_type_data, %object

• __lookup_processor_type_data:

•     .long    .

•     .long    __proc_info_begin

•     .long    __proc_info_end

•     .size    __lookup_processor_type_data, . - __lookup_processor_type_data

•

• /*


•   * 处理器ID不匹配时的入口


•   * 如果启用了调试信息，会从consol打印提示信息


•   * 之后会进入__error的死循环


•   */

• __error_p:

• #ifdef CONFIG_DEBUG_LL

•     adr    r0, str_p1

•     bl    printascii

•     mov    r0, r9

•     bl    printhex8

•     adr    r0, str_p2

•     bl    printascii

•     b    __error

• str_p1:    .asciz    "\nError: unrecognized/unsupported processor variant (0x"

• str_p2:    .asciz    ").\n"

•     .align

• #endif

• ENDPROC(__error_p)

•

• /*


•   * 出错时的死循环入口


•   */

• __error:

• #ifdef CONFIG_ARCH_RPC

• /*

• * 出错时屏幕变红 - RiscPC only.

• */

•     mov    r0, #0x02000000

•     mov    r3, #0x11

•     orr    r3, r3, r3, lsl #8

•     orr    r3, r3, r3, lsl #16

•     str    r3, [r0], #4

•     str    r3, [r0], #4

•     str    r3, [r0], #4

•     str    r3, [r0], #4

• #endif

• 1:    mov    r0, r0

•     b    1b

• ENDPROC(__error)
