嵌入式Linux之我行——u-boot-2009.08在2440上的移植详解（二）

star870126

嵌入式Linux之我行，主要讲述和总结了本人在学习嵌入式linux中的每个步骤。一为总结经验，二希望能给想入门嵌入式Linux的朋友提供方便。如有错误之处，谢请指正。

• 共享资源，欢迎转载：http://hbhuanggang.cublog.cn


　　一、移植环境

• 主  机：VMWare--Fedora 9

• 开发板：Mini2440--64MB Nand,Kernel:2.6.30.4

• 编译器：arm-linux-gcc-4.3.2.tgz

• u-boot：u-boot-2009.08.tar.bz2


　　二、移植步骤
　　上接：u-boot-2009.08在2440上的移植详解（一）
　　4）准备进入u-boot的第二阶段（在u-boot中添加对我们开发板上Nor Flash的支持）。
通常，在嵌入式bootloader中，有两种方式来引导启动内核：从Nor Flash启动和从Nand Flash启动。u-boot中默认是从Nor Flash启动，再从上一节这个运行结果图中看，还发现几个问题：第一，我开发板的Nor Flash是2M的，而这里显示的是512kB；第二，出现Warning - bad CRC, using default environment的警告信息。不是u-boot默认是从Nor Flash启动的吗？为什么会有这些错误信息呢？这是因为我们还没有添加对我们自己的Nor Flash的支持，u-boot默认的是其他型号的Nor Flash，而我们的Nor Flash的型号是SST39VF1601。另外怎样将命令行提示符前面的SMDK2410变成我自己定义的呢？
　　下面我们一一来解决这些问题，让u-boot完全对我们Nor Flash的支持。首先我们修改头文件代码如下：

#gedit include/configs/my2440.h //修改命令行前的名字和Nor Flash参数部分的定义

#define CONFIG_SYS_PROMPT   "[MY2440]#"  //将命令行前的名字改成[MY2440] /*----------------------------------------------------------------------- * FLASH and environment organization */ #if 0    //注释掉下面两个类型的Nor Flash设置，因为不是我们所使用的型号 #define CONFIG_AMD_LV400     1 /* uncomment this if you have a LV400 flash */ #define CONFIG_AMD_LV800     1 /* uncomment this if you have a LV800 flash */ #endif #define CONFIG_SYS_MAX_FLASH_BANKS 1  /* max number of memory banks */ #ifdef CONFIG_AMD_LV800 #define PHYS_FLASH_SIZE            0x00100000  /* 1MB */ #define CONFIG_SYS_MAX_FLASH_SECT  (19)        /* max number of sectors on one chip */ #define CONFIG_ENV_ADDR            (CONFIG_SYS_FLASH_BASE + 0x0F0000) /* addr of environment */ #endif #ifdef CONFIG_AMD_LV400 #define PHYS_FLASH_SIZE            0x00080000  /* 512KB */ #define CONFIG_SYS_MAX_FLASH_SECT  (11)        /* max number of sectors on one chip */ #define CONFIG_ENV_ADDR            (CONFIG_SYS_FLASH_BASE + 0x070000) /* addr of environment */ #endif #define CONFIG_SST_39VF1601        1        //添加mini2440开发板Nor Flash设置 #define PHYS_FLASH_SIZE            0x200000 //我们开发板的Nor Flash是2M #define CONFIG_SYS_MAX_FLASH_SECT  (512)    //根据SST39VF1601的芯片手册描述，对其进行操作有两种方式：块方式和扇区方式。现采用扇区方式(sector)，1 sector = 2Kword = 4Kbyte，所以2M的Nor Flash共有512个sector #define CONFIG_ENV_ADDR            (CONFIG_SYS_FLASH_BASE + 0x040000) //暂设置环境变量的首地址为0x040000(即：256Kb)

　　然后添加对我们mini2440开发板上2M的Nor Flash(型号为SST39VF1601)的支持。在u-boot中对Nor Flash的操作分别有初始化、擦除和写入，所以我们主要修改与硬件密切相关的三个函数flash_init、flash_erase、write_hword，修改代码如下：

#gedit board/samsung/my2440/flash.c

//修改定义部分如下： //#define MAIN_SECT_SIZE   0x10000 #define MAIN_SECT_SIZE     0x1000  //定义为4k，刚好是一个扇区的大小 //#define MEM_FLASH_ADDR1  (*(volatile u16 *)(CONFIG_SYS_FLASH_BASE + (0x00000555  CONFIG_SYS_FLASH_ERASE_TOUT) { //        chip = ERR | TMO; //        break; //    } //    if (!chip && ((result & 0x80) == (data & 0x80))) //        chip = READY; //    if (!chip && ((result & 0xFFFF) & BIT_PROGRAM_ERROR)) { //        result = *addr; //        if ((result & 0x80) == (data & 0x80)) //            chip = READY; //        else //            chip = ERR; //    } //} while (!chip); //*addr = CMD_READ_ARRAY; //if (chip == ERR || *addr != data) //    rc = ERR_PROG_ERROR; while (1) {     if ((*addr & 0x40) != (*addr & 0x40))         continue;     if ((*addr & 0x80) == (data & 0x80))     {         rc = ERR_OK;         break;     } }

　　修改完后重新编译u-boot，下载到RAM中运行结果如下图：

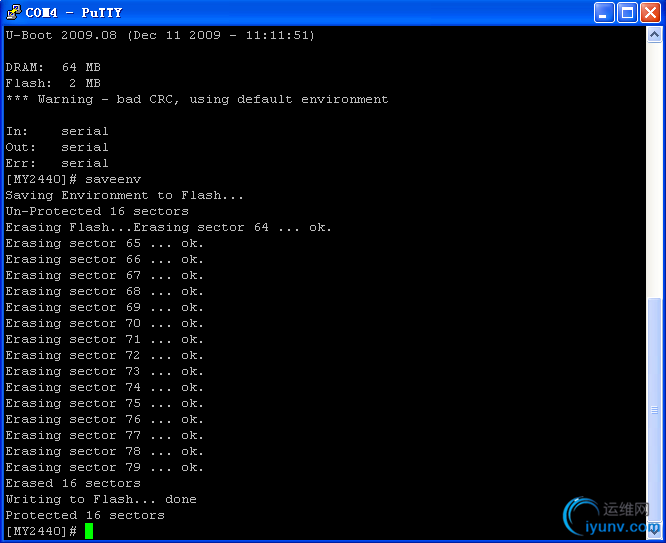

　　从运行结果图看，Nor Flash的大小可以正确检测到了，命令行前面的名字也由原来的SMDK2410改成我自己定义的[MY2440]了，但是还会出现bad CRC的警告信息，其实这并不是什么问题，只是还没有将环境变量设置到Nor Flash中，我们执行一下u-boot的：saveenv命令就可以了。如下图：

　　再重新下载u-boot.bin文件到RAM中运行，可以观察到不会出现警告信息了，这时候u-boot已经对我们开发板上的Nor Flash完全支持了。如下：

　　
