本节所讲内容:
      RAID5、RAID10配置
      RAID删除

建立RAID5

1)     创建RAID5

2)     停止阵列,重新激活阵列

3)     再添加新的1G热备盘,扩展阵列容量,从3磁盘个扩展到4个

实验环境: sde1,sde2,sde3,sde5,sde6 个主分区  每个1G


[iyunv@localhost ~]# ll/dev/sde*
brw-rw---- 1 root disk8, 64 Dec 12 20:35 /dev/sde
brw-rw---- 1 root disk8, 65 Dec 12 20:35 /dev/sde1
brw-rw---- 1 root disk8, 66 Dec 12 20:35 /dev/sde2
brw-rw---- 1 root disk8, 67 Dec 12 20:35 /dev/sde3
brw-rw---- 1 root disk8, 68 Dec 12 20:35 /dev/sde4
brw-rw---- 1 root disk8, 69 Dec 12 20:35 /dev/sde5
brw-rw---- 1 root disk8, 70 Dec 12 20:35 /dev/sde6
brw-rw---- 1 root disk8, 71 Dec 12 20:35 /dev/sde7

创建RAID5
[iyunv@localhost ~]#mdadm -C -v /dev/md5  -l 5 -n 3 -c 32 -x1 /dev/sde{1,2,3,5}
mdadm: layout defaultsto left-symmetric
mdadm: layout defaultsto left-symmetric
mdadm: size set to1047552K
mdadm: Defaulting toversion 1.2 metadata
mdadm: array /dev/md5started.

[iyunv@localhost ~]#mdadm -Ds > /etc/mdadm.conf
[iyunv@localhost ~]# cat!$
cat /etc/mdadm.conf
ARRAY /dev/md5metadata=1.2 spares=1 name=localhost.localdomain:5UUID=001e2e2c:3840d49c:73cdb15c:87b091b5

停止md5
停止之前先生成配置文件

[iyunv@localhost ~]#mdadm -S /dev/md5
mdadm: stopped /dev/md5

激活:
[iyunv@localhost ~]#mdadm -As
mdadm: /dev/md5 hasbeen started with 3 drives and 1 spare.

#再新添加一块硬盘分区/dev/sde6,希望扩展RAID5阵列到4块硬盘

[iyunv@localhost ~]#mdadm  -a /dev/md5 /dev/sde6
mdadm: added /dev/sde6
[iyunv@localhost ~]# cat/proc/mdstat
Personalities : [raid6][raid5] [raid4]
md5 : active raid5sde6[5](S) sde1[0] sde5[3](S) sde3[4] sde2[1]
      2095104 blocks super 1.2 level 5, 32kchunk, algorithm 2 [3/3] [UUU]

unused devices:<none>

[iyunv@localhost ~]#mdadm -G /dev/md5  -n 4
[iyunv@localhost ~]#watch -n 1 cat /proc/mdstat

重新生成配置文件
[iyunv@localhost ~]#mdadm -Ds > /etc/mdadm.conf
[iyunv@localhost ~]# cat!$
cat /etc/mdadm.conf
ARRAY /dev/md5metadata=1.2 spares=1 name=localhost.localdomain:5UUID=001e2e2c:3840d49c:73cdb15c:87b091b5

了解:
建立RAID 1+0双层架构的方法
方法,先创建raid1,再使用创建的raid1设备创建raid0

[iyunv@localhost~]# ll /dev/sdf*
brw-rw----1 root disk 8, 80 Dec 12 20:52 /dev/sdf
brw-rw----1 root disk 8, 81 Dec 12 20:52 /dev/sdf1
brw-rw----1 root disk 8, 82 Dec 12 20:52 /dev/sdf2
brw-rw----1 root disk 8, 83 Dec 12 20:52 /dev/sdf3
brw-rw----1 root disk 8, 84 Dec 12 20:52 /dev/sdf4

#首先创建两个底层RAID1
[iyunv@localhost ~]#mdadm -C -v /dev/md11 -l 1 -n 2 /dev/sdf{1,2}
[iyunv@localhost ~]#mdadm -C -v /dev/md12 -l 1 -n 2 /dev/sdf{3,4}
#再创建上层RAID0
[iyunv@localhost ~]#mdadm -C -v /dev/md10 -l 0 -n 2 /dev/md1{1,2}
mdadm: chunk sizedefaults to 512K
mdadm: Defaulting toversion 1.2 metadata
mdadm: array /dev/md10started.

[iyunv@localhost ~]#mdadm -Ds > /etc/mdadm.conf
[iyunv@localhost ~]# cat!$
cat /etc/mdadm.conf
ARRAY /dev/md5metadata=1.2 spares=1 name=localhost.localdomain:5UUID=001e2e2c:3840d49c:73cdb15c:87b091b5
ARRAY /dev/md11metadata=1.2 name=localhost.localdomain:11UUID=ba77b10e:a0307dae:3e63e88e:b458e3fe
ARRAY /dev/md12metadata=1.2 name=localhost.localdomain:12 UUID=da9ab587:79b73a6f:373b0178:73bd957e
ARRAY /dev/md10metadata=1.2 name=localhost.localdomain:10UUID=ecb7930c:53e3eaaa:c0294533:16246096

关闭所有的RAID
卸载raid的挂载
[iyunv@localhost ~]#mdadm -Ss

全部激活:
[iyunv@localhost ~]#mdadm -As

mdadm软RAID的删除方法

创建一个raid1

[iyunv@localhost ~]# mdadm-C /dev/md3 -l 1 -n 2 /dev/sde8 /dev/sde9

准备环境:分区、格式化,挂载

开始删除:

[iyunv@localhost~]# umount /opt/                       #卸载设备

[iyunv@localhost~]# mdadm -Ss                                   #停止设备


删除配置文件
[iyunv@localhost ~]# rm-rf /etc/mdadm.conf

清除物理磁盘中的raid标识:
[iyunv@localhost ~]#mdadm --misc --zero-superblock  /dev/sde8
[iyunv@localhost ~]#mdadm --misc --zero-superblock  /dev/sde9

参数说明:

mdadm --miscoptions... devices

            report on or modify various mdrelated devices.  #报告或修改各种MD相关的设备

--zero-superblock  : erase the MD superblock from a device.   #擦除设备中的MD超级块。




本节所讲内容:
      LVM日常管理
      LVM快照
      磁盘配额

LVM
Logical Volume Manager(逻辑卷管理)
PV
VG
LV
概念(名词):
PV
Physical Volume(物理卷)

VG
Volume Group(卷组)

LV
Logical Volume(逻辑卷)
最小存储单位为:PE

总结:
名称      最小存储单位
硬盘        扇区(512B)
文件系统  block(1K,4K)
RAID       chunk (512) mdadm  -c
LVM               PE (16M 自定义)

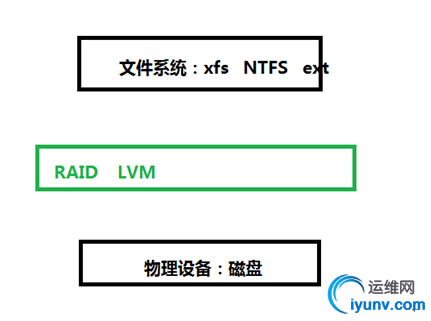

LVM层次结构图:

创建LVM:
准备分区:
#fdisk /dev/sdb  分三个分区: sdb1,2,3
[iyunv@localhost ~]# ls/dev/sdb*
/dev/sdb  /dev/sdb1 /dev/sdb2  /dev/sdb3  /dev/sdb4 /dev/sdb5

制作PV
[iyunv@localhost ~]#pvcreate /dev/sdb{1,2}
  Physical volume "/dev/sdb1"successfully created
  Physical volume "/dev/sdb2"successfully created

制作VG
[iyunv@localhost ~]#vgcreate Vg1 /dev/sdb{1,2}
  Volume group "Vg1" successfullycreated

制作LV
[iyunv@localhost ~]#lvcreate -n LV1 -L 1.5G Vg1
  Logical volume "LV1" created.

#-n  指lv的name  # -L 指定大小

各种查看:
#pvs    #pvscan   #pvdisplay
#vgs    #vgscan   #vgdisplay
#lvs    #lvscan   #lvdisplay

查看PE:
[iyunv@localhost ~]#pvdisplay
--- Physical volume ---
  PV Name               /dev/sdb1
  VG Name               Vg1
  PV Size               1.00 GiB / not usable 4.00 MiB
  Allocatable           yes (but full)
  PE Size               4.00 MiB
  Total PE              255
  Free PE               0
  Allocated PE          255
  PV UUID               KR0Pmy-SGW5-PQy8-x31U-q45Z-1jYN-9MS4Ny

[iyunv@localhost ~]#vgcreate -s 16M VGrm /dev/sdb3
  Physical volume "/dev/sdb3"successfully created
  Volume group "VGrm" successfullycreated

# -s  指定PE大小

使用:
[iyunv@localhost ~]#mkfs.xfs  /dev/Vg1/LV1
[iyunv@localhost ~]#mkdir /lv1
[iyunv@localhost ~]#mount /dev/Vg1/LV1 /lv1/


LV扩展:
LVM支持动态扩容。
首先,确定一下是否有可供扩容的空间
[iyunv@localhost ~]# vgs
  VG  #PV #LV #SN Attr   VSize    VFree
  VGrm  1   0   0 wz--n- 1008.00m 1008.00m
  Vg1   2   1   0 wz--n-   1.99g  504.00m
  rhel  1   2   0 wz--n-  12.00g    4.00m

查看当前空间大小
[iyunv@localhost ~]# lvs
  LV  VG   Attr       LSize Pool Origin Data%  Meta%  Move Log Cpy%Sync Convert
  LV1 Vg1  -wi-ao----  1.50g
  root rhel -wi-ao---- 10.00g
  swap rhel -wi-ao----  2.00g

逻辑卷扩展
[iyunv@localhost ~]#lvextend -L +300M /dev/Vg1/LV1
  Size of logical volume Vg1/LV1 changed from1.50 GiB (384 extents) to 1.79 GiB (459 extents).
  Logical volume LV1 successfully resized

[iyunv@localhost ~]# lvs
  LV  VG   Attr       LSize Pool Origin Data%  Meta%  Move Log Cpy%Sync Convert
  LV1 Vg1  -wi-ao----  1.79g
  root rhel -wi-ao---- 10.00g
  swap rhel -wi-ao----  2.00g

RHEL7对文件系统进行扩容:
[iyunv@localhost ~]#xfs_growfs /dev/Vg1/LV1

RHEL6对文件系统进行扩容:
[iyunv@xuegod63 ~]# resize2fs /dev/Vg1/LV1

[iyunv@localhost ~]# df-h
/dev/mapper/Vg1-LV1    1.8G  33M  1.8G   2% /lv1

VG扩展:
[iyunv@localhost ~]#vgextend Vg1  /dev/sde7
  Physical volume "/dev/sde7"successfully created
  Volume group "Vg1" successfullyextended
[iyunv@localhost ~]# pvs
  PV        VG   Fmt  Attr PSize   PFree
  /dev/sda2 rhel lvm2 a--    12.00g    4.00m
  /dev/sdb1 Vg1  lvm2 a--  1020.00m      0
  /dev/sdb2 Vg1  lvm2 a--  1020.00m 204.00m
  /dev/sdb3 VGrm lvm2 a--  1008.00m 1008.00m
  /dev/sde7 Vg1  lvm2 a--  1020.00m 1020.00m

LV缩减:将逻辑卷LV1 ,从1.8G缩小到1000M。
lvm支持在线缩小,但是ext4文件系统不支持在线缩小。btrfs支持在线缩小

扩展:

Btrfs 简介

一直使用 ext2/3,ext 文件系统以其卓越的稳定性成为了事实上的 Linux 标准文件系统。近年来 ext2/3 暴露出了一些扩展性问题,于是便催生了 ext4 。 ext4 的作者Theodore Tso 也盛赞 btrfs 并认为btrfs 将成为下一代 Linux 标准文件系统。

btrfs 的特性

首先,是扩展性 (scalability) 相关的特性,btrfs 最重要的设计目标是应对大型机器对文件系统的扩展性要求。其整体性能而不会随着系统容量的增加而降低。

其次是数据一致性 (data integrity) 相关的特性

第三是和多设备管理相关的特性。 Btrfs 支持创建快照 (snapshot),和克隆 (clone) 。

最后,总结一些特性: 这些特性都是比较先进的技术,能够显著提高文件系统的时间 / 空间性能,包括延迟分配,小文件的存储优化,目录索引等


LVM快照

lvm快照有两大用途,一是用来克隆虚拟机,例如做xen虚拟机时,可先新建一台完整虚拟机,假设大小为10G,然后我们可以在这台10G的虚拟机上创建1个3G的快照,接着通过这个3G的快照启动虚拟机,做完实验后,可以直接删除快照而保持原来完整虚拟机的纯净。

lvm快照的第二大用途是实时备份(moment-in-time),即为了保持系统的一致性,我们先做一个快照冻结当前系统状态,这样快照里面的内容可暂时保持不变,系统本身继续运行,通过备份快照来实现不中断服务的的备份

本实验基于快照的热备。

在RHEL6上操作

原来有一个lv的基础上
#lvcreate  -s   -nlv_NAME_bak    -L 200M     /dev/Vg1/LV1
#创建一个名字为lv_NAME_bak,大小为200M的快照。
# snapshot
创建一个LV2
[iyunv@localhost ~]#vgcreate vg2 /dev/sdc{1,2}
[iyunv@localhost ~]#lvcreate -n LV2 -L 1G vg2
  Logical volume "LV2" created.

格式化:
[iyunv@localhost ~]#mkfs.ext4  /dev/vg2/LV2
[iyunv@localhost ~]#mount /dev/vg2/LV2 /opt/
[iyunv@localhost ~]# cp/etc/passwd /opt/
[iyunv@localhost ~]# ls/opt/
passwd

创建一个快照:
[iyunv@localhost ~]#lvcreate -s -n lv2_sp -L 300M  /dev/vg2/LV2
  Logical volume "lv2_sp" created.

查看:
[iyunv@localhost ~]# lvs
  LV    VG   Attr       LSize  Pool Origin Data%  Meta%  Move Log Cpy%Sync Convert
  LV1   Vg1  -wi-a-----   1.79g
  root  rhel -wi-ao----  10.00g
  swap  rhel -wi-ao----   2.00g
  LV2   vg2  owi-aos---   1.00g
  lv2_sp vg2 swi-a-s--- 300.00m      LV2    0.00

[iyunv@localhost ~]#mount /dev/mapper/vg2-lv2_sp  /lv2/

备份快照
cp  /lv2/*  /databackup-2015-12-12

后期恢复快照只需要把备份的内容拷贝回来就可以了
