使用Fuel安装OpenStack juno之三使用OpenStack创建云主机和Volume

43tw2e2

使用Fuel安装OpenStack juno之一安装Fuel Master  http://www.iyunv.com/thread-41129-1-1.html
使用Fuel安装OpenStack juno之二安装OpenStack   http://www.iyunv.com/thread-41130-1-1.html
使用Fuel安装OpenStack juno之三使用OpenStack创建云主机和Volume http://www.iyunv.com/thread-151679-1-1.html
在云中，基本的概念就是租户和用户，例如X公司买了某公司的公有云，那以X公司为例，就是一个租户，而这个公司买了N多云主机给公司的员工使用，这些员工就是用户。那角色又是什么呢，这个租户中有N多云主机，总有人来管理和分配的，那这个管理员就是admin角色，而其他的用户就是普通用户，也可以适当的赋权给他们，这个角色可以理解为一系列权限的合集。    这个租户、用户和角色的创建分配，我就不演示了，相信做IT的基本都应该了解。我们默认的OpenStack环境是有一个admin的租户，有一个admin的用户，拥有admin的权限，咱们就是用默认的做实验即可。

其一：创建云主机，并可以SSH登录


  在部署完成后，Fuel Master就可以关机，或者放在一边了，完全不影响openstack的环境使用了。但是如果整个openstack环境都关机了，那么开机也有个顺序，我们先打开controller，等开机后再打开compute主机，这样各个服务才能找到他的服务器通信。

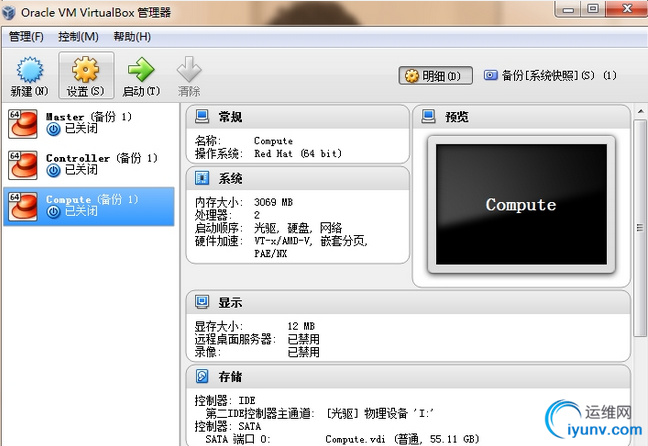

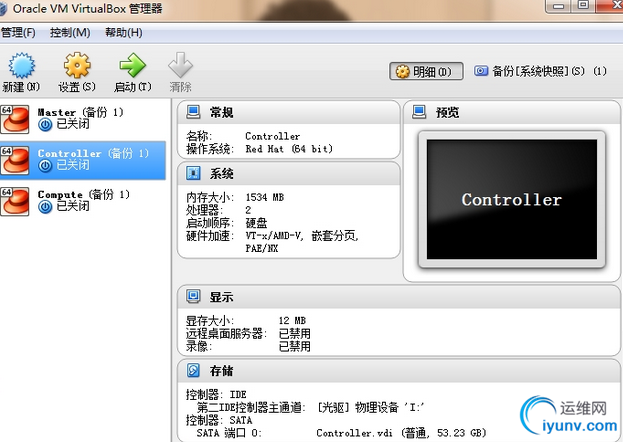

  为了演示，我把controller内存调整为1.5G，compute内存调整为3G，以便于创建虚机，如果计算节点内存分配过小，那么创建云主机的时候就会报错。



  首先开启controller主机，然后再开启compute主机


  还记的之前部署环境的openstack的UI地址吧：172.16.0.2，用户密码同为admin

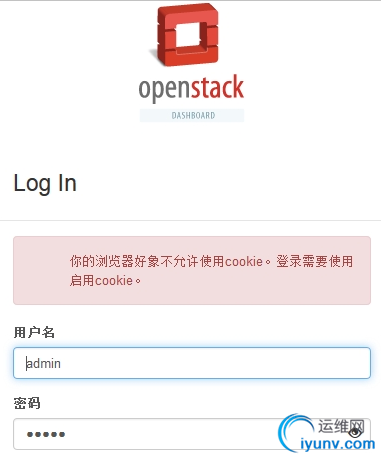

  这里提示cookies问题，刷新浏览器或重启浏览器后可以解决


  进入到咱们工作平台啦

  咱们首先看看这个网络，还记得Fuel UI的如下网络嘛，相信很多朋友不理解这是干什么的。这里解释下这个192.168.111.0网段是给云主机内部使用的，但是仅限于虚拟机内部通信，不能和这个网络之外通信或者上网。那这个172.16.0.0网段就是外部网络了，也是咱们可以分配给云主机做floating IP使用的地址段，这两部分都可以调整，在下面继续介绍。


  在openstack UI界面，打开“network topology”，看一下我们使用的网络拓扑，未来云主机都会接在“net04”这个网络上，分配的IP地址也是192.168.111.0这个网段的，网关指向中间的路由器，网关地址是192.168.111.1，这个路由链接的就是咱们的公开网络“net04_ext”这是我们的外部网络，也就是跟咱们的PC机在一个网段或者互通了。

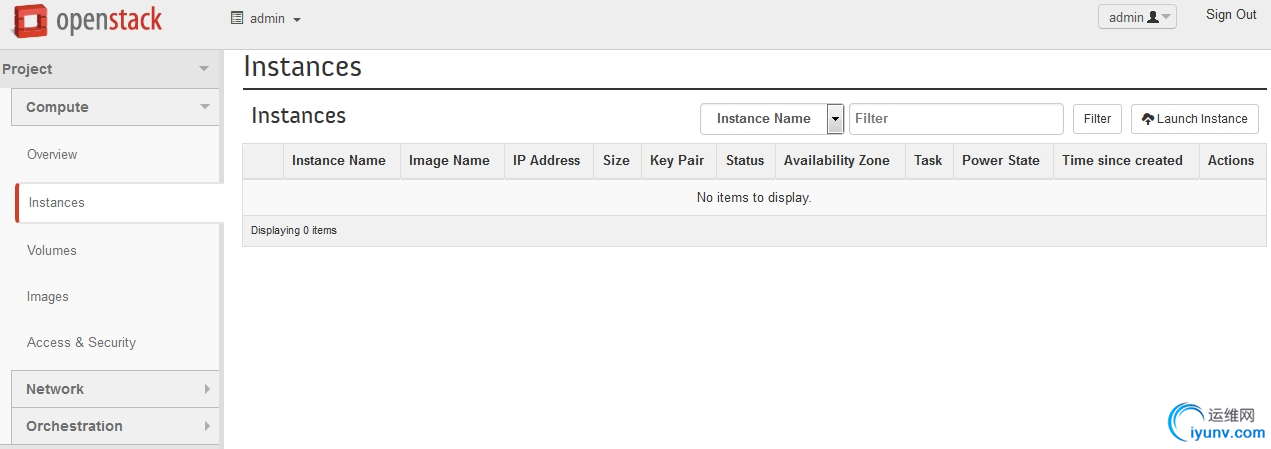

    接下来就开始创建云主机（虚机），我们打开instances界面，单击右上角的“launch instance”开始创建


  在弹出的窗口内，“details”是云主机的相关信息，“access&security”是选择安全组，默认是defaults安全组，“networking”是选择管理的网络，“post-creation”是创建云主机后需要运行的脚本信息，需要自己添加，这几个是必须的

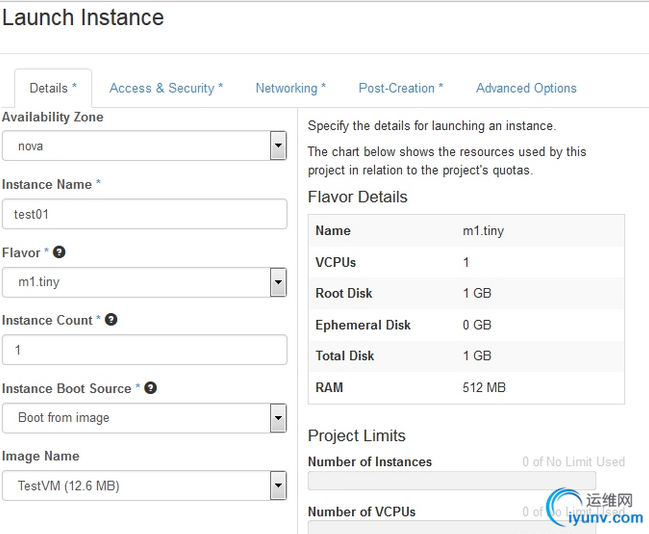

  在“details”选项内，填写新建云主机名字“test01”，flavor类型可以查看flavor菜单，里面有很多类型，针对默认的一个迷你操作系统，定义了CPU，内存和硬盘灯资源，咱们也可以收到修改，很容易理解，我就不再演示，咱们这里选择“m1.tiny”，也就是如右边所展示的包含1个vCPU、一个1G的磁盘和512M的内存，创建数量选择1，如果是批量创建，就选择你要创建的数量，例如20，当然你要计算好这个计算节点可以承受的虚机数量，包含CPU\RAM\DISK等资源，“instance boot source”选择“boot from image”，“image name”选择“testVM(12.6MB)”，这是个迷你操作系统。


  “access&security”选择默认的default即可，networking则是选择net04，也可以手动创建多个不同网段的内网，只要你需要，我们这里选择关联net04，当然这里不能直接关联公共网络。


  后面选择默认即可。点击右下角的“launch”后开始创建虚机，根据磁盘等资源的大小，等待一段时间后创建完成，下图显示正在创建

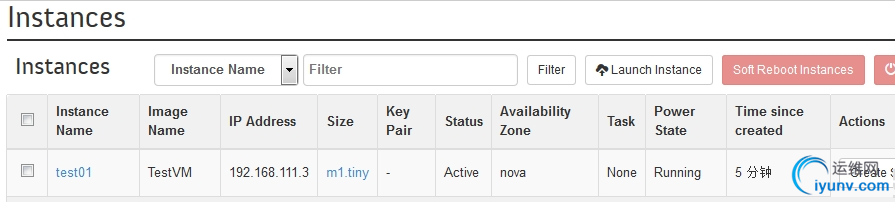

  如下是已经创建完成的云主机，“status”显示active，IP地址是192.168.111.3，这里应该明白点了吧


  现在的云主机只能使用VNC来访问，这个VNC的效果真是不敢恭维，所以我习惯使用CRT来访问，那么按照前面说的，这个虚机现在只有192.168.111.3这个私有IP，这个IP只能是多个云主机之前通信，需要外部通信的话，还需要分配一个172.16.0.0的IP地址，直接在云主机内存添加网卡手动配置可不可以，当然不行，在openstack中floating IP也是一种资源，需要从IP地址池中拿出一个IP来跟云主机做关联。这里演示下。

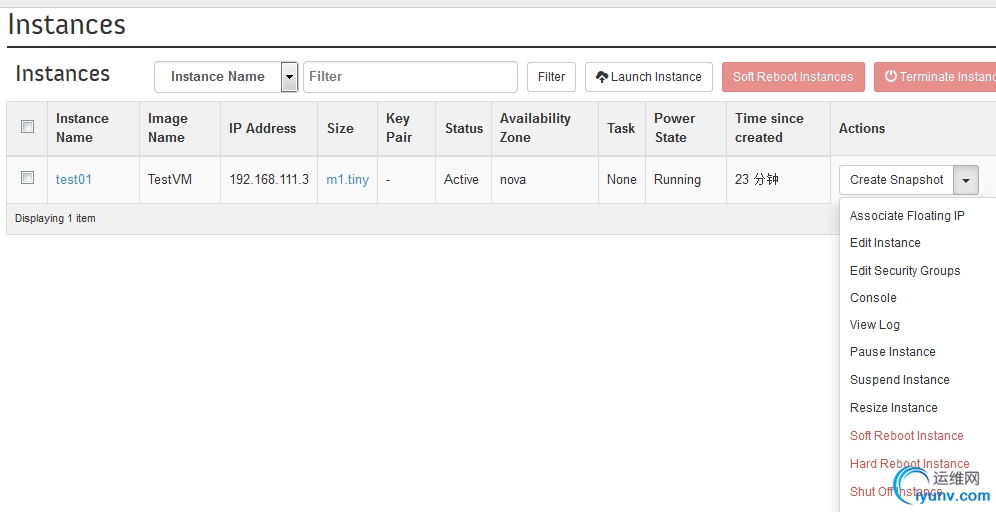

  在该云主机的嘴右边“actions”下有一个下拉菜单，单击，然后选择“associate floating ip”

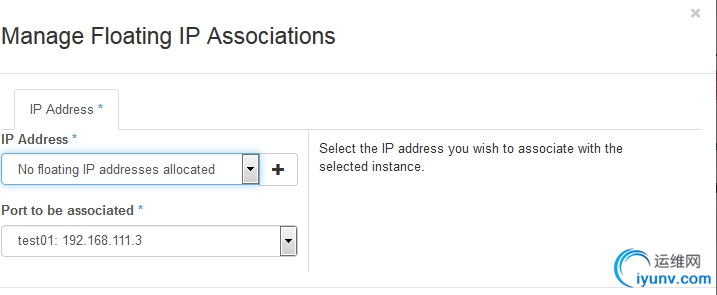

  在新弹出窗口内，我们还没看到公开网络，单击中间的+号，在下面的新窗口内选择“net04_ext”网络，单击右下角的associate进行关联








  这时，回到floating ip管理页，可以看到公开网络的网段了，默认分配的172.16.0.131，当然也可以手动选择，单击右下角的associate

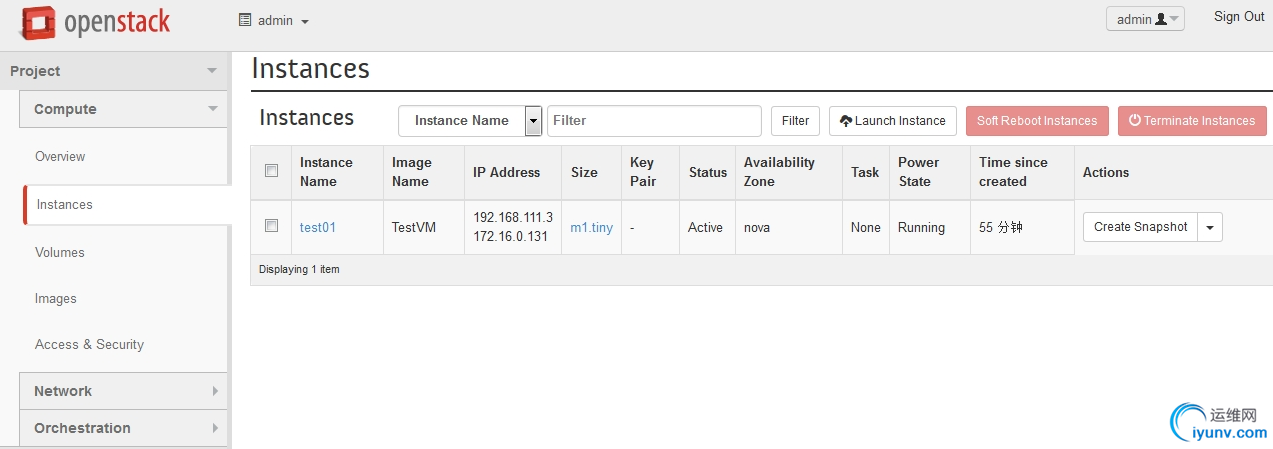

  好了，回到instance界面，看到此时已经分配了floating ip了


  那现在可以ping或者SSH了吗，当然不可以，这是由于安全策略的缘故，我们得修改下策略来放行ICMP和SHH


  打开“access & security”菜单，这里默认只有default一组安全组，我们也可以创建，但是新创建的话还是得手动再跟云主机管理，而默认组已经默认关联了，我们只要修改策略就可以了，所这里我们直接修改，不再添加安全组了。
  单击default安全组左边的“manage rules”


  在新窗口，单击右上角的“add rule”

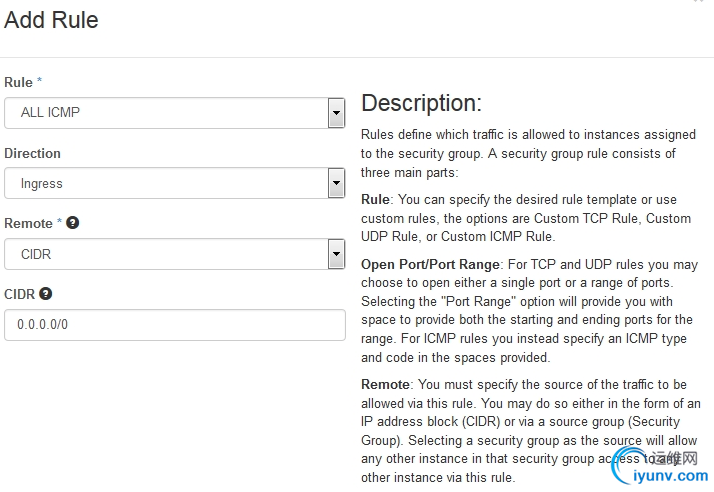

  先添加ICMP，在“rule”栏选择“ALL ICMP”，下面默认全部放行即可


  看看，是不是可以ping通了


  接下来如上方法，添加SSH规则

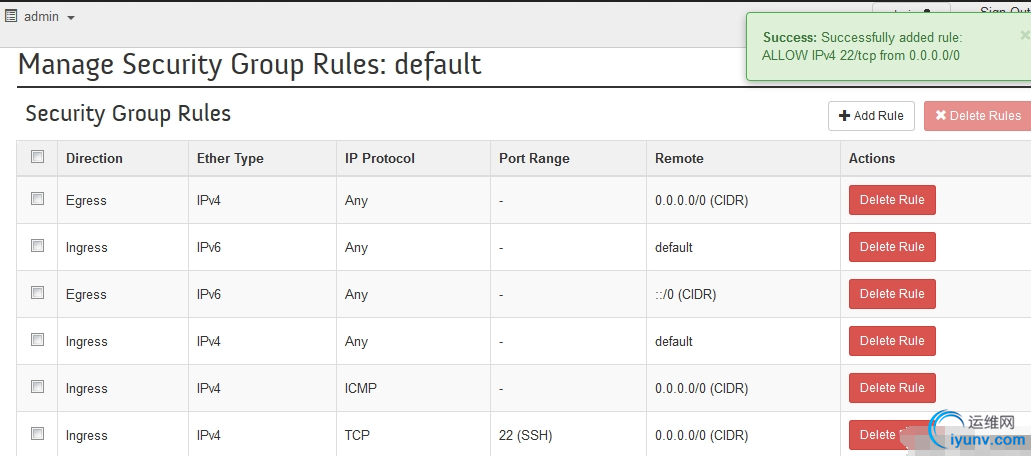

  添加完毕，规则如下


  放行了SSH就可以远程登陆了，但是用户名和密码呢。如是自己上传的镜像，相信自己都晓得，也别担心，这openstack自带的镜像用户名和密码在这里。
  回到instances菜单，单击云主机名称“test01”


  “overview”可以看到云主机的信息概览，在“log”里面可以看此云主机的log

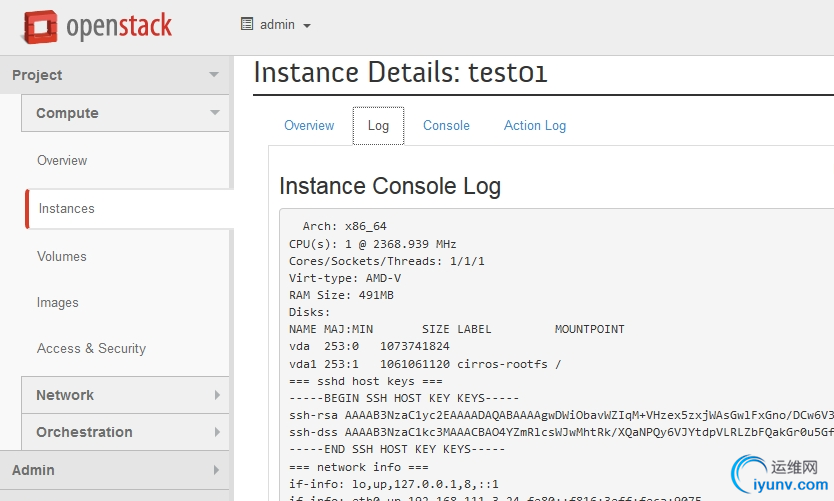

  拉到最低如下，可以看到用户名cirros和密码cubswin:)


  那现在可以使用CRT登陆了，如下。


    创建云主机完毕，也可以SSH登陆了，当然大家也可以批量创建，省心不少，也可以上传自己的镜像，比较这个自带的镜像只是用来测试的，甚至大家可以上传IOS镜像，这个如有时间，以后再做介绍。


其二：给云主机附加磁盘volume

  上面已经跟大家介绍了怎么创建和访问云主机，接下来介绍怎么给虚机附加磁盘。
  那么为什么要给云主机增加额外的磁盘呢。
  这就看需求了，一是虚机时创建在本地，还是共享存储；二是很多客户习惯本地只有OS信息，而数据则保存在其他地方以保护数据。
  总之有需求就有市场，每个客户都有自己的需求和架构，如果是需要额外磁盘，那么openstack的cinder可以提供块存储。
  接下来开始动手实践。

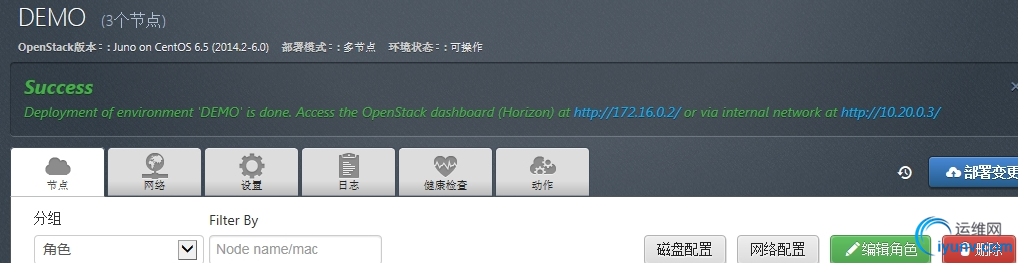

  我的所有虚机都已关机，接下来按照顺序依次打开Master->controller->compute主机，如图FUEL UI可以正常访问


  openstack UI可以正常访问了

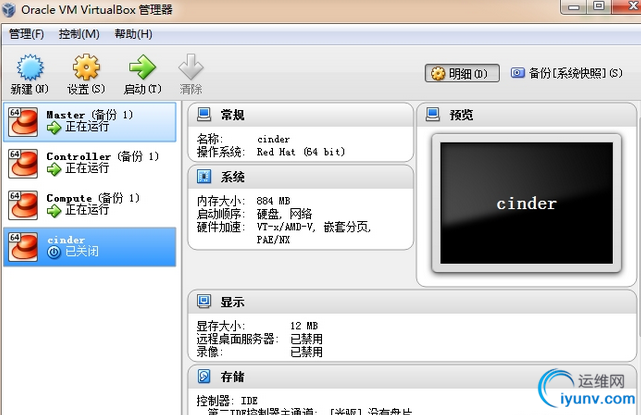

  要想使用volume得安装和配置cinder服务，我之前没有配置此服务，所以这里需要再创建一个虚机来作为cinder使用，同时也是compute主机，以后做迁移的实验来用，当然其实在第一次部署的时候，我们就可以把cinder功能同controller或者compute主机一同部署在同一台主机上这样这个功能就直接可用了，我这里是考虑以后的实验和演示效果，所以单独创建了一台虚机，如下图的cinder主机，跟之前的虚机设定是一样的，为了节省资源我给了大概800M内存，怎么开机

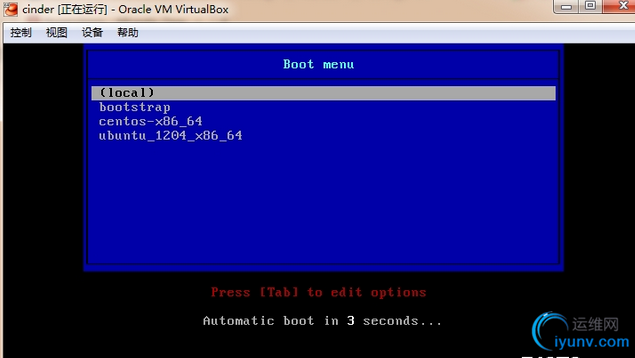

  已经自动从PXE启动

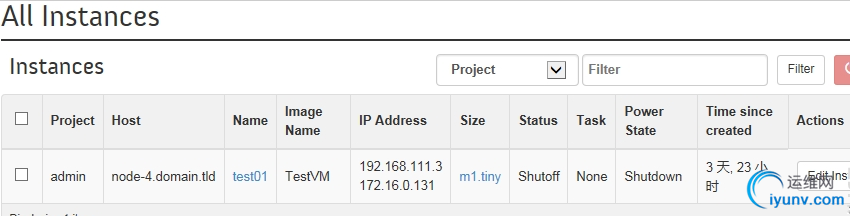

  启动过程中咱们进入darshboard，看一下instance，他还在，只是我上次实验完成就关机了


  cinder主机马上引导完成

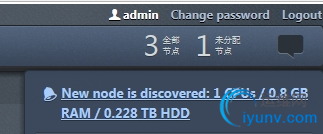

  FUEL已经检测到了主机

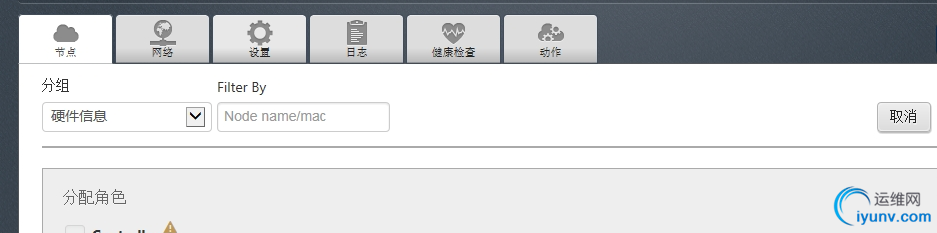

  如之前，选择新增主机，我们选中主机，然后分配compute和storage-cinder两个角色


  选择如下


  应用变更

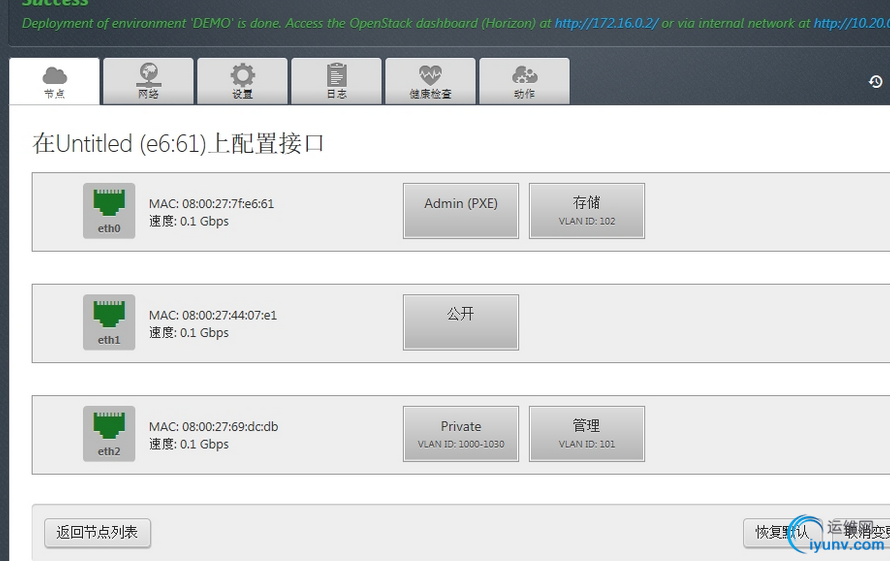

  然后跟之前虚机相同更改网络接口如下


  选中该主机


  单击右上角的部署变更


  确认变更信息


  开始部署了，这就是FUEL的方便性，而且我们已经在生产环境部署了，效果还可以。


  奇怪的是，这里提示启动失败，于是随意按键重新引导

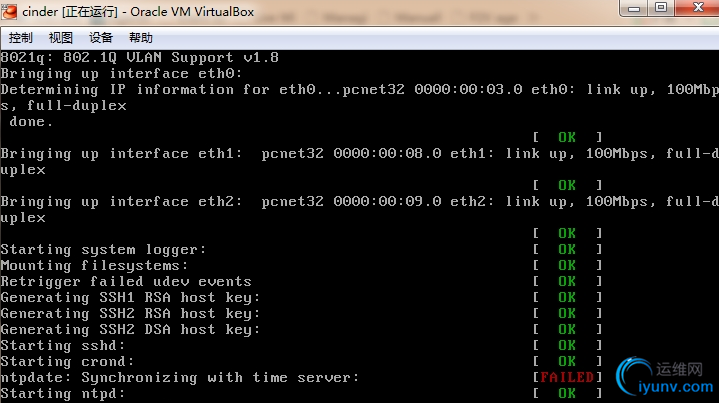

  正常引导安装，没有其他意外

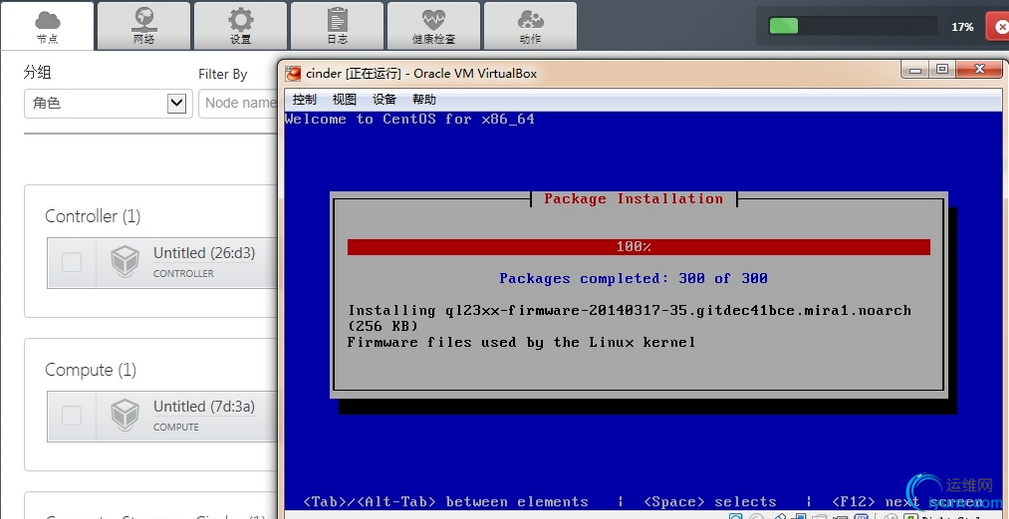

  centos安装完成，接下来开始安装部署openstack的cinder和nova组件


  这个时间不长，完成了。


  咱们看一下三台虚机安装的服务，可以看到controller的服务最多，有cinder的api和schedule，而volume服务在cinder主机上，compute主机上没有cinder服务，这下我们可以理解部署了cinder的volume服务才可以使用云磁盘

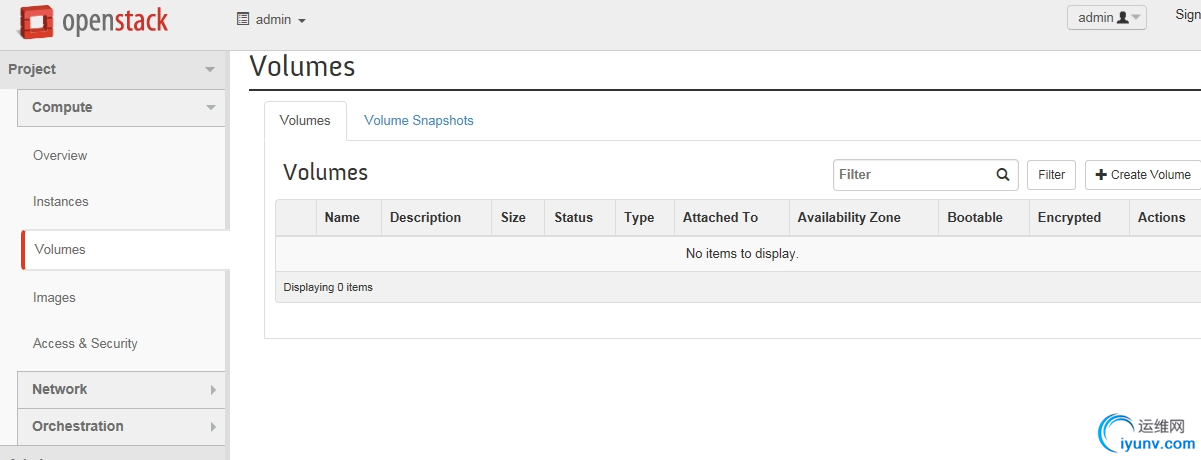

  展开“volumes”，单击右上角的“create volume”来创建云磁盘


  在新弹出窗口填写磁盘名字和磁盘大小，我这里默认1G来做实验，其他默认即可

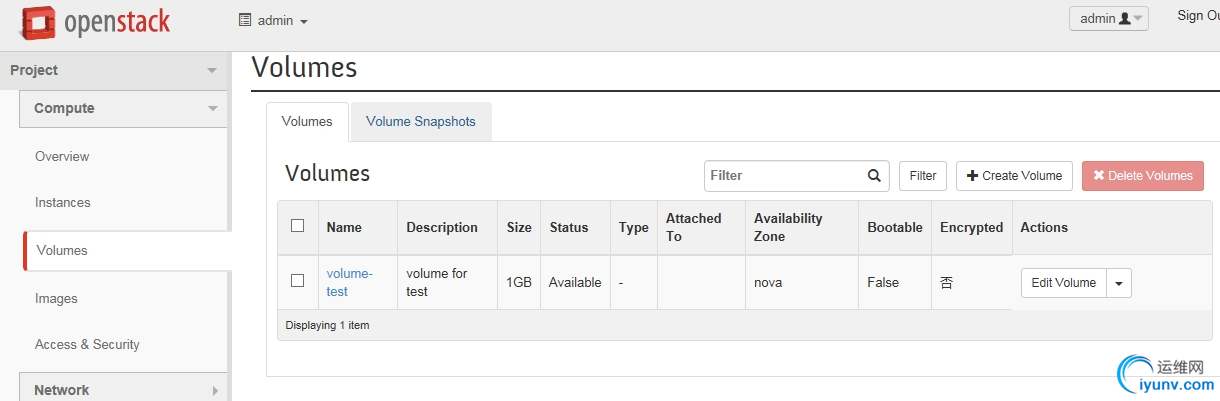

  创建完成，主要看“status”为available即为正常

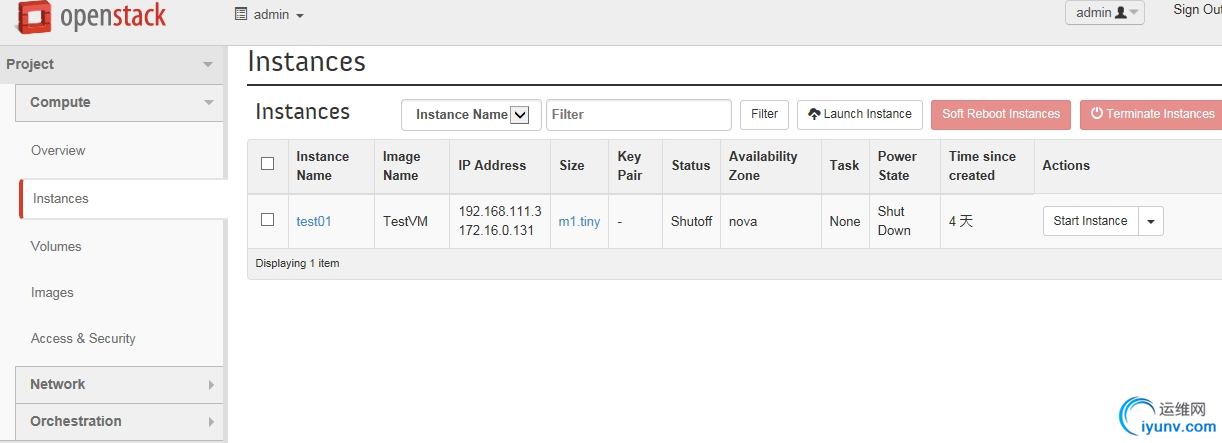

  这时我们需要展开instances，单击“start instance”来启动云主机，以便于附加磁盘


  我是I3的CPU和8GB内存，大家可以看看我此时的资源占用情况

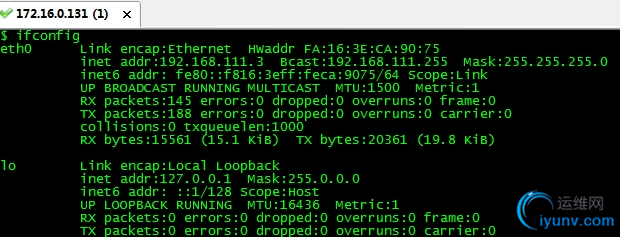

  主机启动完成，我们看下主机内部分配的IP地址

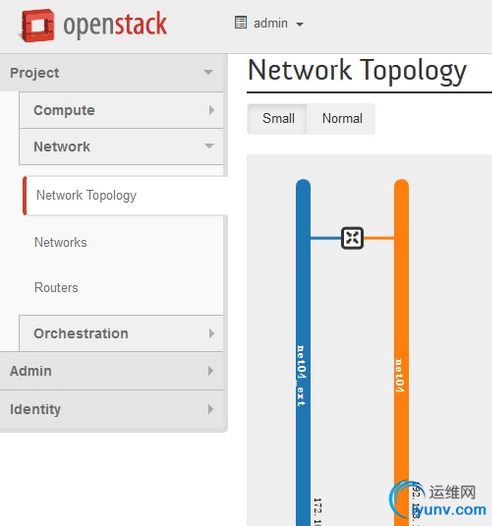

  然后展开“network topology”看下网络拓扑，大家应该可以大概了解咱们的虚机、内网、路由和公共网络的关系了


  再回头看看部署时的这张图


  好了，既然volume创建完成，虚机依然开启，那么接下来开始分配磁盘给云主机，展开volumes，在希望分配的磁盘后面单击下拉菜单，选择“edit attachments”


  在新窗口选择要把此volume附加给哪台虚机，咱们这只有test01

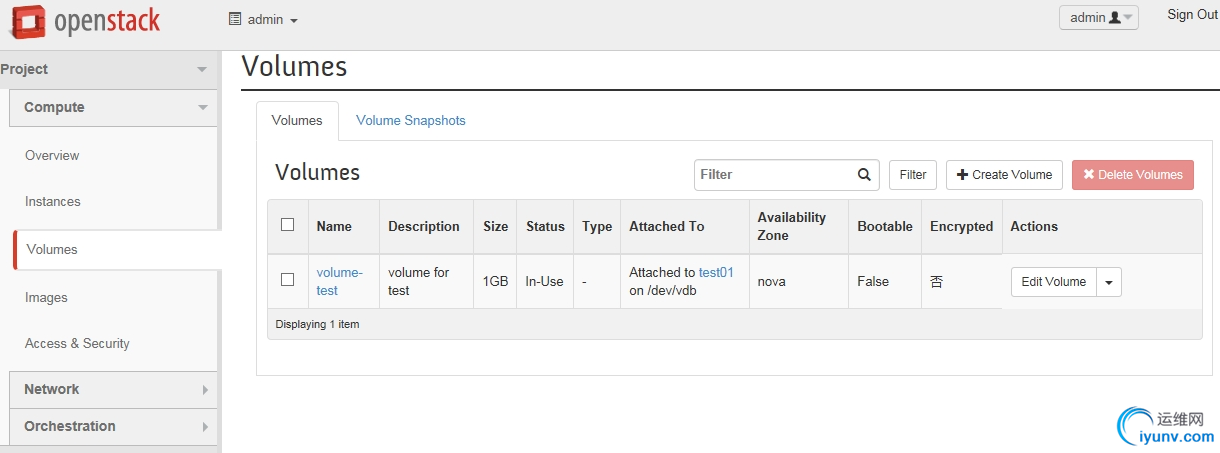

  此时，再看已经分配出去了，而且可以看到在云主机上此volume是/dev/vdb，要记得这里

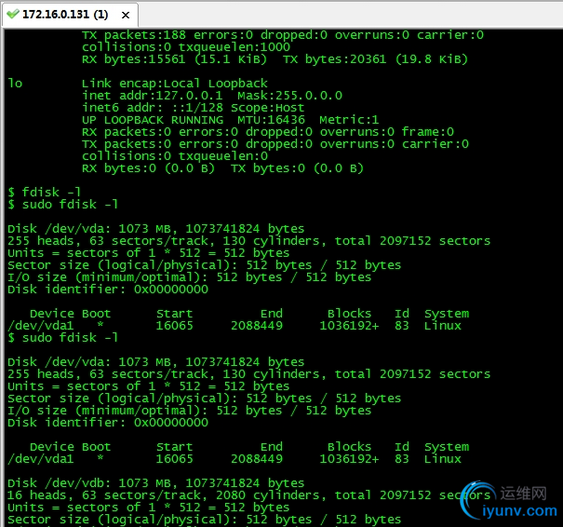

  分配完成了，看看主机是否识别，使用CRT连接到云主机，由于这是mini Ubuntu系统，使用管理命令需要sodu，使用sudo fdisk -l看下是否识别到了vdb


  从上面看已经识别到了，然后咱们开始格式化，命令如下

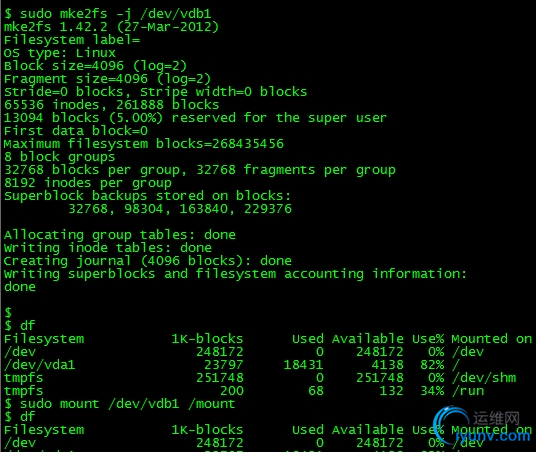

  然后格成文件系统并挂载

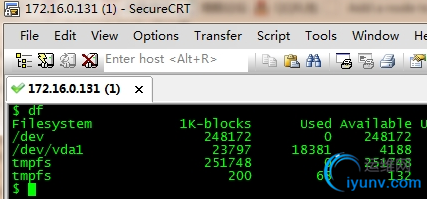

  挂在后可以正常使用喽，是不是很好用啊。
  那怎么卸载呢，是不是直接删除volume就可以了呢，当然不行，反正之前Havana版本直接删除volume会一直卡在删除状态，需要手动再底层删除，UI界面是没办法了，这也是一个BUG，不知道在juno版本有没有修复，你们可以测试下。
  当然那也不是正常的操作流程，那么我们按照正常流程走一遍。

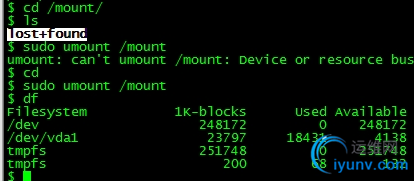

  首先需要我们在云主机上umount该磁盘，如下


  然后回到“vilumes”界面，在右侧的下拉菜单依旧选择“edit attachments”


  在新弹出窗口选择detach volume

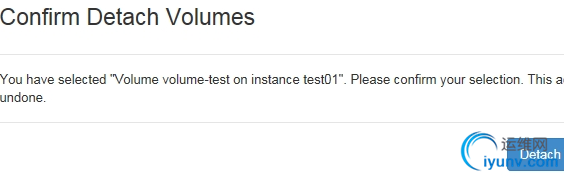

  确认


  现在可以看到volume已经detach了，就是和云主机解除绑定了。


    以上是关于volume的操作。

    我这实际环境中使用的情形跟大家分享下：

    我这里云主机创建在本地，cinder使用共享存储，数据全部存储在volume上，一旦虚机出现问题或者物理主机故障，会把volume再挂载到其他主机上，这样可以保证数据不丢失，也是针对目前openstack HA功能缺失或者不完善的一种不完美的解决方案。

    接下来如果有时间，我会写一下虚机迁移等实验。
