[经验分享] 高可用群集lvs DR模式搭建

[复制链接]
累计签到:1 天
连续签到:1 天
发表于 2015-12-23 09:51:52 | 显示全部楼层 |阅读模式

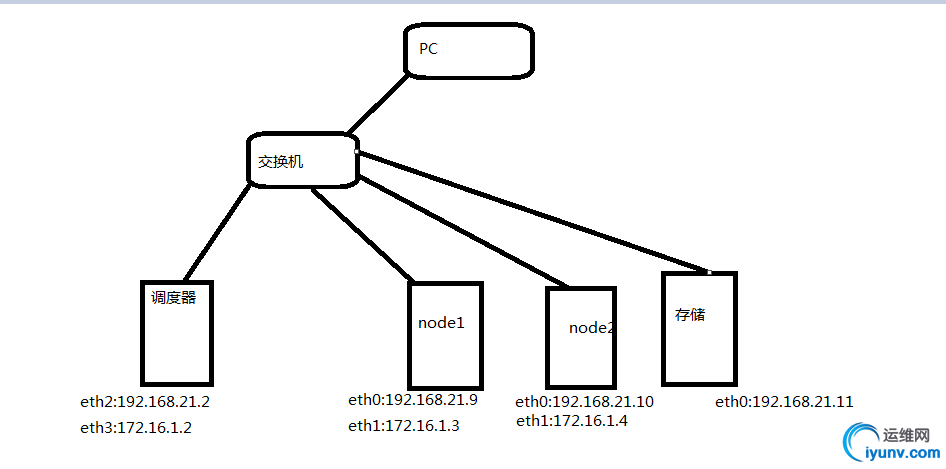

上一篇文章已经解释过lvs的原理已及作用,DR模式与NAT模式在部署上是有区别的: wKiom1Z42zOBJOvgAAArIY30z-M057.jpg 此拓扑中调度器只作为用户访问web的入口,各个web回应时直接利用的是网络,不通过调度器回应。
部署DR模式的lvs环境需要注意几个点:
  • 调度器以及各个节点都必须配置VIP地址
  • 调度器中关闭icmp定向(ICMP重定向报文是ICMP控制报文中的一种。在特定的情况下,当路由器检测到一台机器使用非优化路由的时候,它会向该主机发送一个ICMP重定向报文,请求重新选择路由。此类报文有可能用以攻击, 有的攻击利用icmp的重定向包,本来是用于重新选择路由用的,但是黑客伪造icmp重定向包来让主机不能正常访问,或者向一台主机发起ddos)
  • 节点服务器调整ARP响应(调整内核的ARP响应参数以阻止更新VIP的MAC地址,避免发生冲突)
  • 添加节点服务器的VIP本地访问路由


配置过程:

1.调度器加载lvs模块
2.安装ipvsadm管理工具

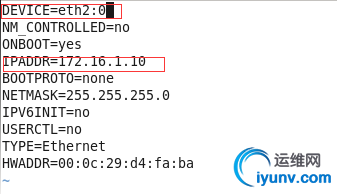

3.配置调度器的VIP地址
4.重启网卡
5.关闭icmp定向
6.使sysctl.conf文件配置生效
7.设置ipvsadm开机自动启动,清空ipvsadm的原有策略
8.创建群集,添加节点
9.保存ipvsadm的策略

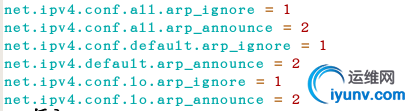

10.节点服务器关闭ARP响应
11.始生效
12.节点服务器配置VIP地址
13.添加本地路由条目

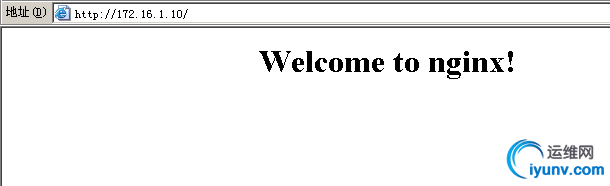

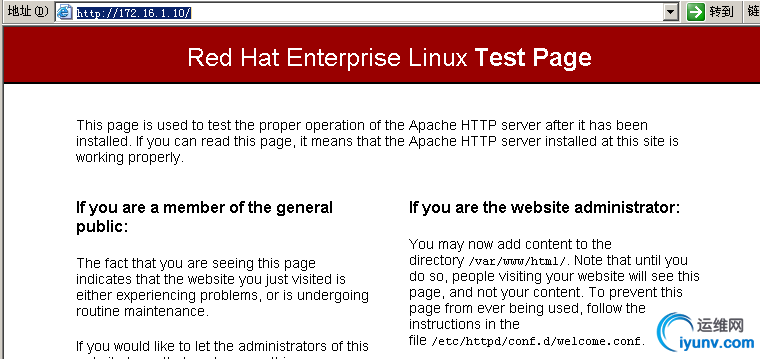

14.在客户机查看网页即可

配置完成!
