LVS+KEEPALIVED+NAT详解

冰镇可乐

相信大家对LVS+ KEEPALIVED已经很熟悉了。LVS即LinuxVirtualServer；KEEPALIVED是为LVS设计的，主要提供了VRRP功能，解决静态路由的单点故障的问题，并且还能够检测每个服务节点的健康状态，当出现故障节点，keepalived能够剔除该节点，当故障节点回复后，又能够重新加入集群。


       本实验是LVS+KEEPALIVED+NAT模式，在企业里这种模式用的比较少，适合小的访问量。正因如此，此方面的正式文档比较少，这也是我写此博客的原因。NAT模式所有的数据量都需要通过LD，所以LD得负载比较大，为减少LD的负载，可以选择使用TUN模式。

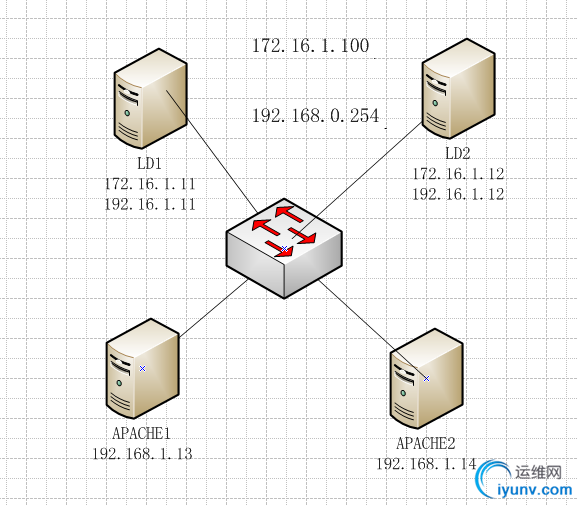

实验架构简图如下：


LD：
station1 ：外网IPeth0 172.16.1.11
内网IPeth1 192.168.1.11
Station2：外网 IP eth0 172.16.1.12
内网：IPeth1 192.168.1.12
浮动IP172.16.1.100
网关浮动IP192.168.1.254


Realserver: Apache1 192.168.1.13
                 Apache2 192.168.1.14

下面开始进行配置：

在station1上
打开路由功能。
安装keepalived-1.2.7

• yum -y install gcc make openssl-devel openssl net-snmp net-snmp-devel popt popt-devel

•

• ./configure --prefix=/usr/local/keepalived –enable-snmp

•

• make && make install

• ln -s /usr/local/keepalived/sbin/keepalived /usr/sbin/keepalived

• ln -s /usr/local/keepalived/etc/keepalived.conf /etc/keepalived.conf


修改主配置文件：

• ! Configuration File for keepalived

•

• global_defs {

•     router_id KL_HOST1

• }

•

• vrrp_instance VI_1 {

•     state BACKUP

•     interface eth0

•     virtual_router_id 51

•     priority 150

•     nopreempt

•     advert_int 1

•     authentication {

•         auth_type PASS

•         auth_pass 1111

•     }

• virtual_ipaddress {

•     172.16.1.100/24

•     }

• }

•

• vrrp_instance VI_2 {

•     state BACKUP

•     interface eth1

•     nopreempt

•     virtual_router_id 52

•     priority 150

•     advert_int 1

•     authentication {

•         auth_type PASS

•         auth_pass 2222

• }

• virtual_ipaddress {

•     192.168.1.254/24

• }

• }

• vrrp_sync_group VG_1 {

•     group {

•         VI_1

•         VI_2

•     }

• }

•

• virtual_server 172.16.1.100 80 {

•     delay_loop 6

•     lb_algo rr

•     lb_kind NAT

•     nat_mask 255.255.255.0

•     persistence_timeout 50

•        protocol TCP

•

• #    sorry_server 192.168.200.200 1358

•

• real_server 192.168.1.13 80 {

•     weight 1

•     HTTP_GET {

•         url {

•             path /urltest/test.html

•                digest 37dba1d9a3c103df127b4e957c9de188

• }

•     connect_timeout 3

•     nb_get_retry 3

•     delay_before_retry 3

•     }

• }

•

• real_server 192.168.1.14 80 {

•     weight 2

•     HTTP_GET {

•         url {

•             path /urltest/test.html

•             digest 37dba1d9a3c103df127b4e957c9de188

•     }

•     connect_timeout 3

•     nb_get_retry 3

•     delay_before_retry 3

•         }

•     }

• }


这里面的md5值是使用如下命令生成的。

• /usr/local/keepalived/bin/genhash -s 192.168.1.14 -p 80 -u /urltest/test.html


防火墙配置：

• [root@station1 tmp]# iptables -L -n


• Chain INPUT (policy ACCEPT)

• target     prot opt source               destination

• ACCEPT     tcp -- 0.0.0.0/0            0.0.0.0/0           tcp dpt:80

• ACCEPT     112 -- 0.0.0.0/0            0.0.0.0/0

• ACCEPT     all -- 0.0.0.0/0            0.0.0.0/0           state RELATED,ESTABLISHED

• ACCEPT     icmp -- 0.0.0.0/0            0.0.0.0/0

• ACCEPT     all -- 0.0.0.0/0            0.0.0.0/0

• ACCEPT     tcp -- 0.0.0.0/0            0.0.0.0/0           state NEW tcp dpt:22

• REJECT     all -- 0.0.0.0/0            0.0.0.0/0           reject-with icmp-host-prohibited

•

• Chain FORWARD (policy ACCEPT)

• target     prot opt source               destination

•

• Chain OUTPUT (policy ACCEPT)

• target     prot opt source               destination

• [root@station1 tmp]# iptables -L -n -t nat

• Chain PREROUTING (policy ACCEPT)

• target     prot opt source               destination

•

• Chain POSTROUTING (policy ACCEPT)

• target     prot opt source               destination

• MASQUERADE  all -- 192.168.1.0/24       0.0.0.0/0

•

• Chain OUTPUT (policy ACCEPT)

• target     prot opt source               destination

• [root@station1 tmp]#


在station2操作
打开路由功能
安装keepalived-1.2.7

• yum -y install gcc make openssl-devel openssl net-snmp net-snmp-devel popt popt-devel

•

• ./configure --prefix=/usr/local/keepalived –enable-snmp

•

• make && make install

• ln -s /usr/local/keepalived/sbin/keepalived /usr/sbin/keepalived

• ln -s /usr/local/keepalived/etc/keepalived.conf /etc/keepalived.conf


修改主配置文件：

• ! Configuration File for keepalived


•

• global_defs {

•    router_id KL_HOST2

• }

•

• vrrp_instance VI_1 {

•     state BACKUP

•     interface eth0

•     virtual_router_id 51

•     priority 100

•     advert_int 1

•     authentication {

•         auth_type PASS

•         auth_pass 1111

•     }

•     virtual_ipaddress {

•         172.16.1.100/24

•     }

• }

•

• vrrp_instance VI_2 {

•     state BACKUP

•     interface eth1

•     virtual_router_id 52

•     priority 100

•     advert_int 1

•     authentication {

•     auth_type PASS

•     auth_pass 2222

•     }

•     virtual_ipaddress {

•     192.168.1.254/24

•     }

• }

• vrrp_sync_group VG_1 {

•     group {

•     VI_1

•     VI_2

•    }

• }

•

• virtual_server 172.16.1.100 80 {

•     delay_loop 6

•     lb_algo rr

•     lb_kind NAT

•     nat_mask 255.255.255.0

•     persistence_timeout 50

•     protocol TCP

•

• #    sorry_server 192.168.200.200 1358

•

•     real_server 192.168.1.13 80 {

•         weight 1

•         HTTP_GET {

•             url {

•               path /urltest/test.html

•               digest 37dba1d9a3c103df127b4e957c9de188

•             }

•             connect_timeout 3

•             nb_get_retry 3

•             delay_before_retry 3

•         }

•     }

•

•     real_server 192.168.1.14 80 {

•         weight 2

•         HTTP_GET {

•             url {

•               path /urltest/test.html

•               digest 37dba1d9a3c103df127b4e957c9de188

•             }

•             connect_timeout 3

•             nb_get_retry 3

•             delay_before_retry 3

•         }

•     }

• }


station2的防火墙和station1的完全一样

apache2和apache1上做如下相同配置

• yum -y install httpd

• mkdir /var/www/html/urltest/

• echo “this is a test page” > /var/www/html/urltest/test.html

•

• iptables -I INPUT -p tcp –dport 80 -j ACCEPT

• service iptables save

• service httpd start

• chkconfig httpd on


所有配置已经完成
在staiton1和station2上开启keepalived服务

• keepalived -f /etc/keepalived.conf


• echo “keepalived -f /etc/keepalived.conf” >> /etc/rc.local


试keepalived的vrrp功能和集群功能都没有任何问题！
