KVM(Kernel-Based Virtual Machine)是基于Linux内核的虚拟机。2006年10月，由以色列的Qumranet组织开发的一种新的“虚拟机”实现方案。2007年2月发布的Linux2.6.20内核第一次包含了KVM。

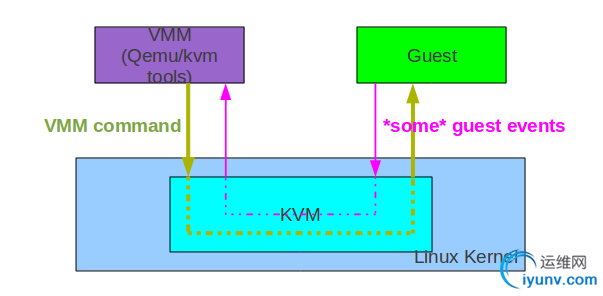

下图是KVM，VMM，Guest通信的流程：


在3者通信中，KVM主要做了两件事儿：

• 把VMM的一些配置，配置到guest上

• 把guest的一些events根据情况交给VMM处理


VMM(Virtual Machine Monitor)要启动一个VCPU，那么VMM就会向KVM发一个command，那么KVM就会把VCPU启动起来。如果VCPU运行期间遇到特殊events，那么它会中断运行，把事件传给KVM，KVM来修正。如果KVM不能修正这个事儿，就传给VMM。VMM可以看作KVM上层的工具。VMM向KVM发送请求通过KVM API，比如：
System IOCTL:
system_fd = open("/dev/kvm", ...)
vm_fd = ioctl(system_fd, KVM_CREATE_VM, ...)
创建一个VM
VM IOCTL:
vcpu_fd = ioctl(vm_fd, KVM_CREATE_VCPU,...)
创建一个VCPU
VCPU IOCTL:
status = ioctl(vcpu_fd, KVM_RUN, ...)
VCPU运行起来




CPU Virtualization:


VCPU的运行概述：

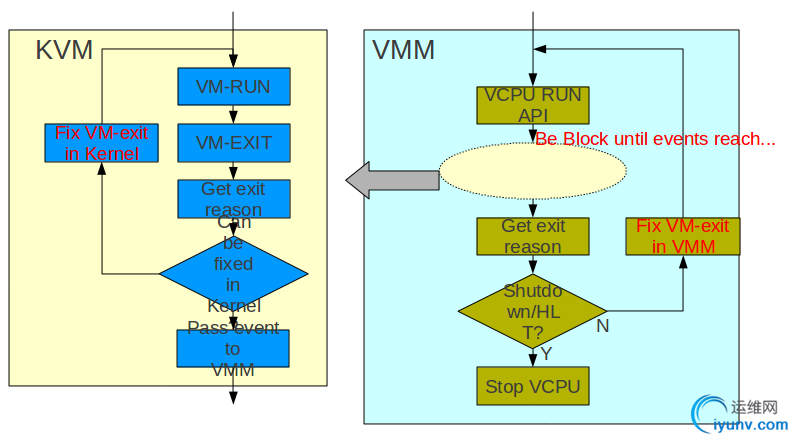

Guest OS运行起来后VMM就会产生一个VCPU，VCPU靠一个thread运行。VMM实际是HOST中的一个进程，而VCPU就是其中一个thread。VMM调用VCPU运行的API后，会陷入内核，VCPU就开始运行了，此时VCPU运行在guest中。KVM中会调用VM运行的API让VM运行起来，如果此时产生什么events，那么KVM中调用VM退出的API，使VM停止，检查原因，如果KVM能fix这个events，那么在KVM中fix，否则退到VMM中，如果能fix就fix，VCPU重新运行，否则VCPU停止。

也有一些APIs可以读写VCPU的属性，当然也是通过ioctl函数，传递的参数如：KVM_SET_REG，KVM_GET_REG，KVM_GET_SREG ，KVM_GET_SREG.......





Memory Virtualization:

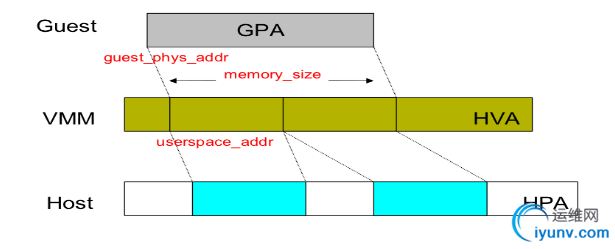

可以通过API注册guest physical address到host userspace address的映射。
ioctl(vm_fd, KVM_SET_USER_MEMORY_REGION,....)
-guest_phys_addr, memory_size, userspace_addr, ...



这里guest的physical address实际映射到host的虚拟内存，而不是物理内存
这里看一下虚拟地址到物理地址的转换，shadow page与EPT：

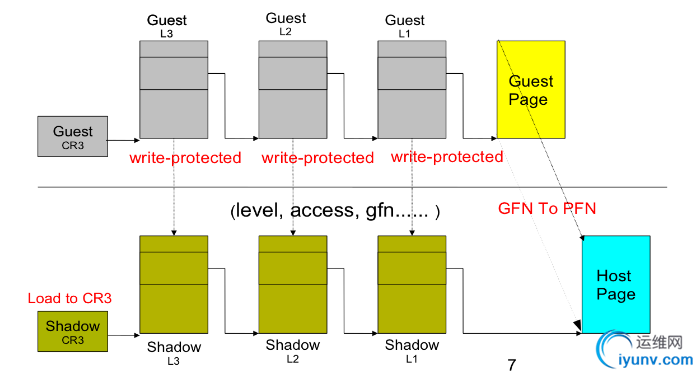

在Guest OS中要访问physical address的时候，会产生page fault，这时KVM会根据Guest OS的page table填充shadow page。shadow page中存放了Guest OS virtual address到HOST OS physical address的转换。这里的write-protected主要的作用是写Guest OS的page table的时候会产生异常，这样就会同步shadow page了。Guest CR3是不会被加载的，只用于帮助KVM??修正shadow page，实际加载的是shadow page的CR3。

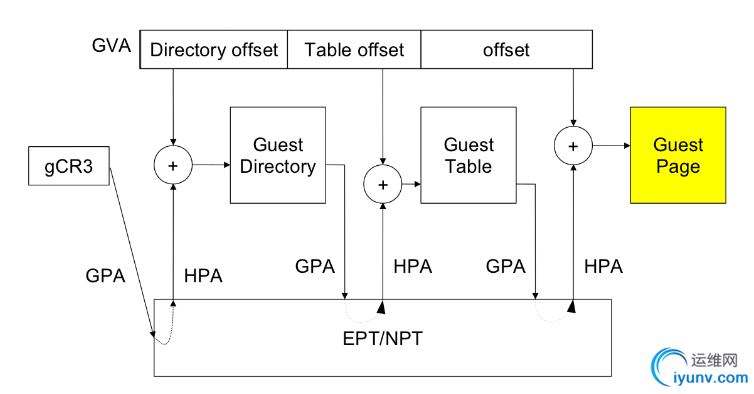

这个是EPT，是intel的地址转换技术。EPT也是由KVM一层层修正的。
shadow page与EPT比较：

• shadow page会比较浪费，每次context swtich shadow page就没了，但是如果一个进程如果有多个线程，那么可以共享这个进程的shadow page

• 所有VCPU都加载同一个EPT，如果转换被cache了可以直接用，否则去EPT中找。如果EPT没有，则VCPU退出到guest，进入KVM中修正


在有EPT支持的时候，就可以关掉shadow page了。


IO Virtualization:



当访问guest IO的时候会引发VM-EXIT，然后KVM会解释这个退出event，进行模拟

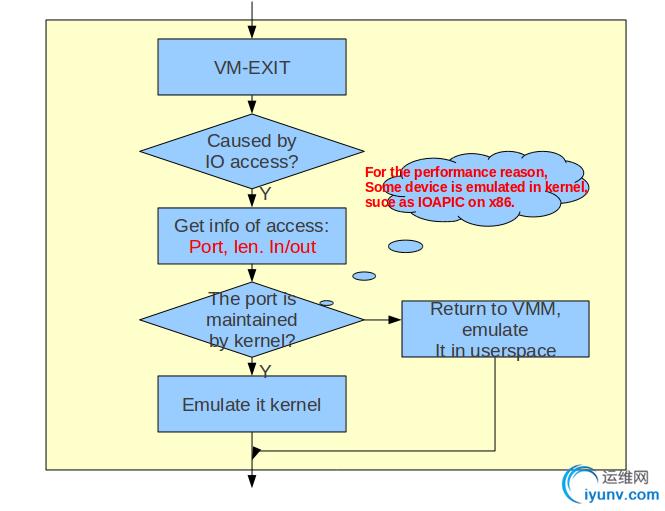

当从VMM中退出后，检查时候是否是IO访问引起的，如果是获得端口号，长度和方向。如果是端口是被KVM emulate的，则进入KVM中emulate。如果端口是被VMM emuate的，则进入VMM中emulate。那么IO emulate放在KVM中比较好呢，还是放在VMM中emulate比较好呢？比如VM-EXIT了，此时VCPU要退出guest，进入KVM，如果不是KVM emulate的，那么则进入VMM，处理完后再退入KVM，然后再退入guest。如果emulate在KVM中，就省去了进入VMM了。


MMIO的emulation:

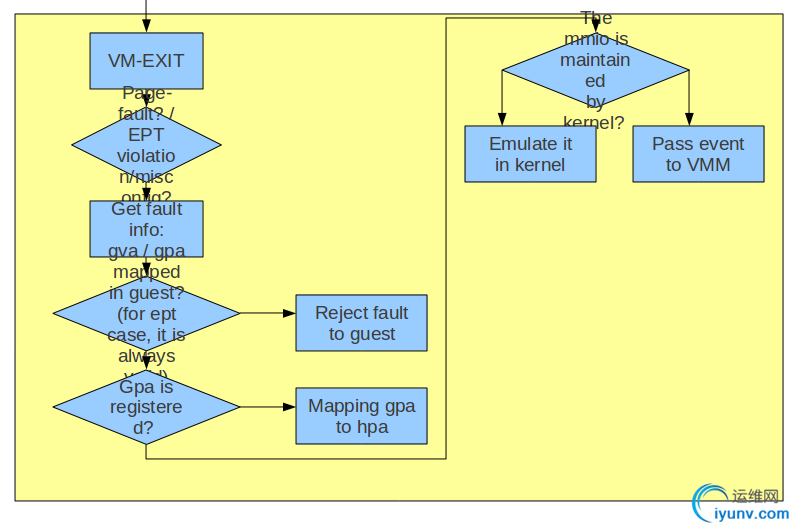

MMIO在Guest OS的page table中是没有映射的，每次访问都会产生一个异常，这个异常会被KVM捕获，然后再对应到相应的设备上，然后对设备进行模拟。如果引起异常的物理地址在register的memory中找不到，则认为是MMIO。
