虚拟化性能分析（XEN/KVM/LXC)

缘来路过

　　

Author:Tony @瀚海书香
转载请注明出处   http://forever.blog.iyunv.com


1.   测试环境
PowerEdge C6220II服务器的一个刀片，64G内存，32颗CPU。
千兆网卡
百兆交换机
Dom0 8G 32vcpu
Dom1 8G 8vcpu
2.   虚拟化的类型
XEN和KVM实现了真正的虚拟化方案；LXC确切来说应该是资源隔离（namespace），并不能提供完整的物理隔离功能。

XEN虚拟化是相对于KVM来说更加成熟的虚拟化方案，像AWS、Azure等公有云都是使用的XEN作为虚拟化方案；而随着最近几年KVM的发展以及KVM较好的性能，国内的部分虚拟化厂商开始选择KVM作为新的虚拟化方案，像百度、Intel中国、阿里云等开始逐步向KVM迁移。

LXC通过资源隔离和命名空间实现了伪虚拟化功能，由于LXC较高的性能和不彻底的隔离，越来越多的应用到私有云上。

3.   磁盘IO性能
3.1     XEN磁盘性能
我们知道XEN 虚机中磁盘操作会经过Dom0来中转，那么中转带来的效率损坏有多少呢？这里测试raw和LVM两种情况。
3.1.1  Dom0
3.1.1.1.          随机读
fio-filename=/dev/vg0/root-disk  -direct=1-iodepth 1 -thread -rw=randread -ioengine=sync -bs=2M -size=50G -numjobs=1-runtime=60 -group_reporting -name=mytest


3.1.1.2.          随机写

3.1.2  DomU使用LVM
3.1.2.1.          随机读
fio-filename=/dev/xvda1 -direct=1 -iodepth 1 -thread -rw=randread -ioengine=sync-bs=2M -size=50G -numjobs=1 -runtime=60 -group_reporting -name=mytest

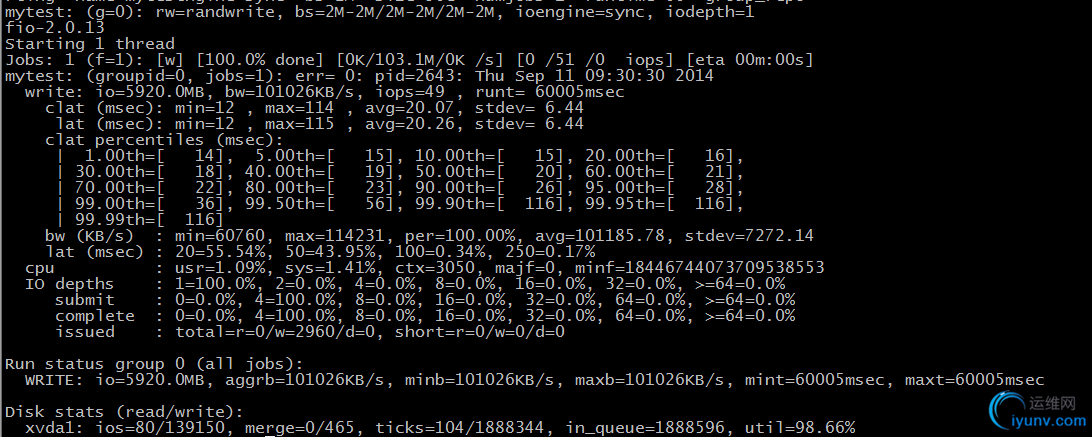

3.1.2.2.          随机写
fio-filename=/dev/xvda1 -direct=1 -iodepth 1 -thread -rw=randwrite -ioengine=sync-bs=2M -size=50G -numjobs=1 -runtime=60 -group_reporting -name=mytest

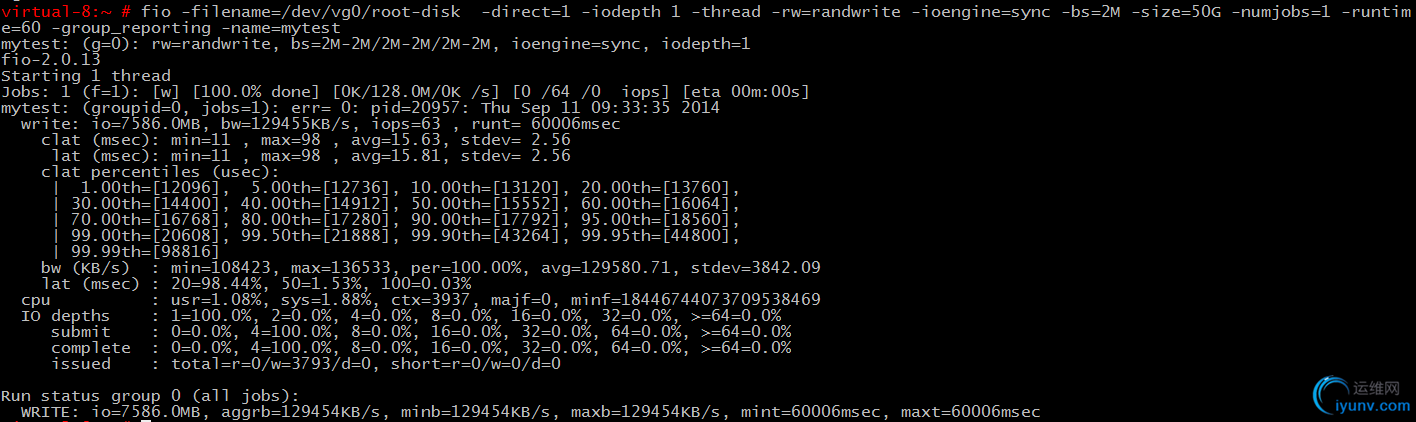

Dom0中随机写性能：

3.1.3  DomU使用RAW
3.1.3.1.          随机读
fio-filename=/dev/xvda1 -direct=1 -iodepth 1 -thread -rw=randread -ioengine=sync-bs=2M -size=50G -numjobs=1 -runtime=60 -group_reporting -name=mytest

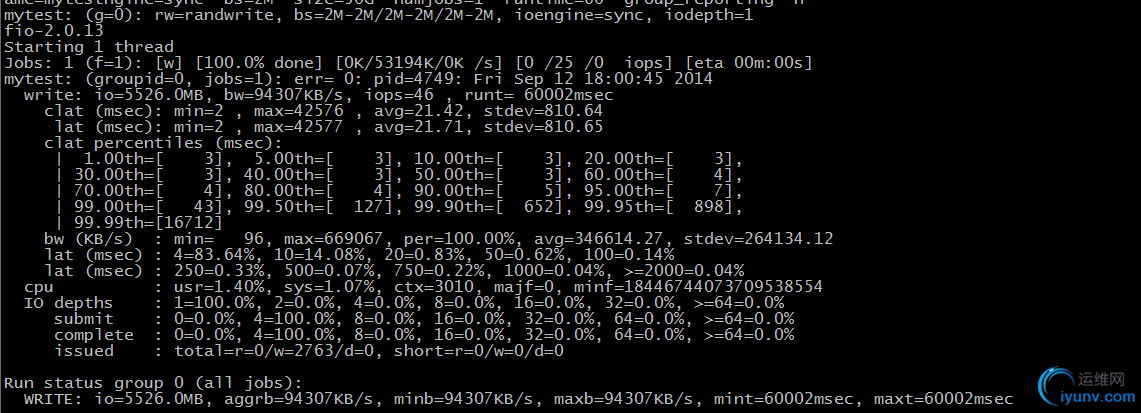

3.1.3.2.          随机写
fio-filename=/dev/xvda1 -direct=1 -iodepth 1 -thread -rw=randwrite -ioengine=sync-bs=2M -size=50G -numjobs=1 -runtime=60 -group_reporting -name=mytest

3.1.4  总结
从测试数据可以看出，LVMDomU相较于Dom0，随机读取的吞吐量、IOPS下降10%，时延增加12%；随机写的的吞吐量、IOPS下降22%，时延增加33%。
与之相比RAW的性能下降更加明显。XEN虚拟化环境中采用LVM作为存储方案。
3.2     KVM磁盘性能
　　KVM的磁盘性能由于受到virtio的影响，每次测试结果偏差较大，不在此罗列。
3.3     LXC磁盘性能
　　根据LXC实现原理，其磁盘操作性能与物理机一致。
4.   网卡性能

根据前段时间现场出现的问题和提供解决方案后的效果，以及理论数据来看，网卡需要采用pci-passthrough或者SR-IOV的模式。
5.   OS性能
5.1     benchmark测试
采用lmbench对操作系统进行整体性能测试，包括非虚拟化场景、虚拟化Dom0且不绑定CPU场景、虚拟化Dom0绑定CPU场景、虚拟化DomU不绑定CPU场景、虚拟化DomU绑定CPU场景、KVM场景、LXC场景。分别对应physical-host、dom0-nopin---、dom0-pin8core、domU-nopin--8、domU-pin8core、kvm-8core----、lxc-32core---。
具体测试数据参见附件benchmark-real.result。
5.1.1  虚机的系统调用性能下降明显
由于虚机中的系统调用路径边长，XEN系统调用的性能下降明显，KVM由于是内核嵌入式虚拟化，性能明显高于XEN。
而LXC由于与physical-host一样，使用同一个内核，所以LXC的性能与物理机基本相同。

5.1.2  CPU计算能力无差别

5.1.3  绑定CPU后的内存读写效率较高

绑定CPU后，由于cache命中增多，I/O相关的操作效率明显提升。
5.2     总结
要想获得较好的CPU计算性能，对于关键业务的虚机，需要给虚机绑定CPU，一方面可以防止VCPU漂移导致的缓存失效问题，另一方面可以防止由于VCPU调度不均衡导致的部分物理CPU过载的情况。
5.2.1  Dom0绑定cpu
Dom0负责处理DomU与外设的交互，Dom0的性能直接影响DomU的性能，推荐Dom0的vcpu不少于4个。
启动参数中添加“dom0_max_vcpus=4 dom0_vcpus_pin”
5.2.2  DomU绑定cpu
DomU中绑定CPU时要尽量将一个虚机的物理CPU放到同一个socket上，提高最后一级cache的命中率，同时也可以降低numa访问不同距离内存带来的负面影响。
对于开启超线程的CPU，一定要将两个逻辑CPU分配给同一个DomU，否则可能会因为CPU内硬件争用导致不同DomU之间互相影响。
查看CPU逻辑拓扑的方法可以通过xminfo -n或者在Dom0中取消cpu绑定的情况下，通过hitvsupport中的likwid-topology命令。
DomU中指定CPU的方法如下：
vcpus=8
cpus =["16","17","18","19","20","21","22","23"]

6.   虚拟化安装
6.1     XEN
　　SLES安装XEN PV内核
6.1.1  安装xen和dom0
　　yast2->virtualization->installhypervisor and tools
　　自动安装xen和dom0,重启并选择XEN启动项。
　　安装虚拟机
　　yast2->virtualization->create virtualmachines
　　根据步骤创建虚拟机，这里创建出来的虚拟机就是domU
6.1.2  常用操作
　　查看主机上的虚拟机
#xm list
　　停止虚拟机
#xm destroyvirtualname
虚拟机的配置存储在Xend store中，磁盘镜像文件默认存储在/var/lib/xen/images目录下。
　　导出虚拟机配置
　　       #xmlist -l virtualname > virtualname.cfg
　　删除一个虚拟机
　　       #xmdelete virtualname
　　根据配置文件添加一个虚拟机
　　       #xmnew -F virtualname.cfg
　　虚拟机clone
　　       #virt-clone-o originalvirutal -n newvirtual -f /var/lib/xen/images/newvirtual.disk
　　进入虚拟机操作
　　       #xmconsole virtualname
　　       退出时用ctrl+]
　　保存(暂停)虚拟机
　　       #virshsave virutalname /var/virtualname.img
　　恢复虚拟机
　　       #virshrestore /var/virtualname.img
6.2     KVM
　　在SUSE下KVM的安装于XEN类似，可以通过yast2图形化界面安装。
6.3     LXC
6.3.1  LXC环境安装
　　lxc不支持图形化操作，只能通过命令行进行。
　　安装lxc相关工具包
　　#zypper install lxc
　　lxc依赖内核cgroup，需要设置默认启动
　　#insserv boot.cgroup
　　手动启动cgroup
　　#/etc/init.d/boot.cgroup start
6.3.2  LXC虚机安装
　　这里以创建一个sles虚机为例讲解虚机的安装过程。

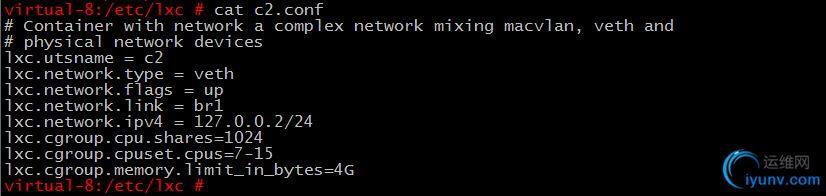

　　（1）编写lxc配置文件，配置文件一般存放在/etc/lxc目录下
　　#cat /etc/lxc/c2.conf

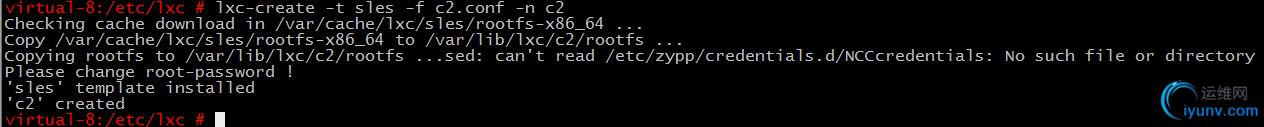

　　（2）以该配置文件创建一个sles虚机
　　#lxc-create -t sles -f c2.conf -n c2

　　本质上进行的操作就是copy一个rootfs到目录/var/lib/lxc目录下
　　（3）启动虚机c2
　　#lxc-start -n c2
　　（4）进入虚机
　　#lxc-console -n c2
　　（5）查看虚机状态
　　#lxc-info -n c2

　　（6）设置虚机可使用的内存
　　设置C1可以使用的内存为2G
　　#lxc-cgroup -n c1memory.limit_in_bytes 2G
　　设置C1超过使用内存后诱发oom
　　#lxc-cgropu -n c1memory.oom_control 0

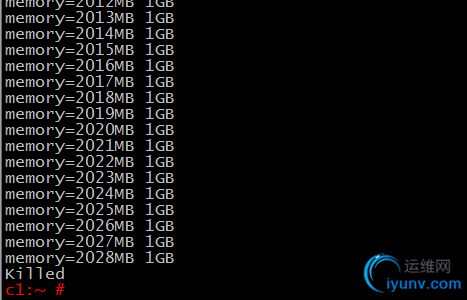

　　如果有swap空间，当C1的内存使用2G后会使用swap，直到swap用光才会被kill。

　　如果关闭swap后，当C1的内存使用达到2G，再次申请空间就会被kill。


　　说明：由于memsw control的稳定性问题，sles11sp2默认关闭了对虚机使用memory和swap总和的限制。
7.   总结
　　三种虚拟化性能比较      LXC>>KVM>>XEN
　　       由于LXC使用cgroup机制，其性能损坏基本为0。
　　三种虚拟化隔离比较      XEN>>KVM>>LXC
　　       LXC只能虚拟化linux。
　　三种虚拟化内存利用率 LXC>>KVM>>XEN
　　       由于LXC共用内核，内存利用率最高；其他两种方案每个虚机都需要单独的操作系统占用一部分内存空间。
