VMware+Windgb+Win7内核驱动调试

hao0089

　　本文主要记录个人安装VMware+Windgb+Win7内核驱动调试的笔记。
　　一、安装环境

• 主机：Windows Vista Bussiness

• 虚拟机：VMware 7

• GUestOS: Win7

• Windbg: 6.11


　　二、虚拟机配置

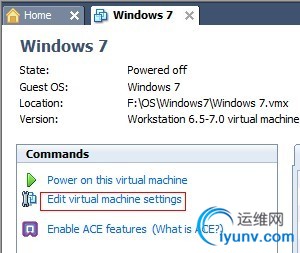

• 打开相应 vmware 虚拟机上的 “Virtaul Machine Settings“

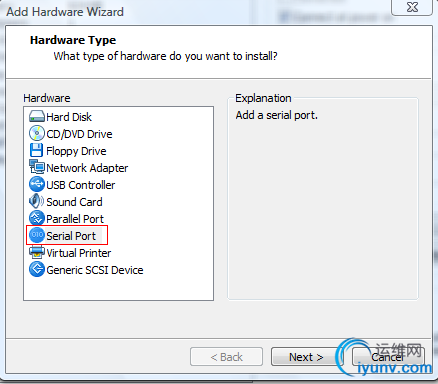

• “Hardware　”选项中 ----> 点击“Add"　添加一个串口设备 SeriallPort .

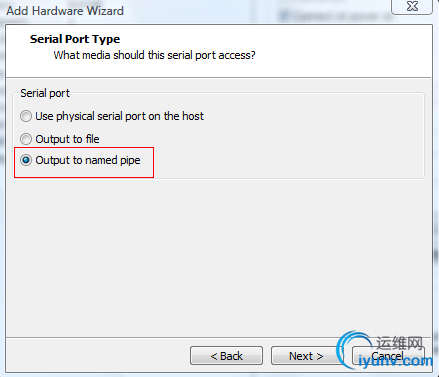

•  "Next",在 "Serial Port" 里选中 “Output to named pipe"

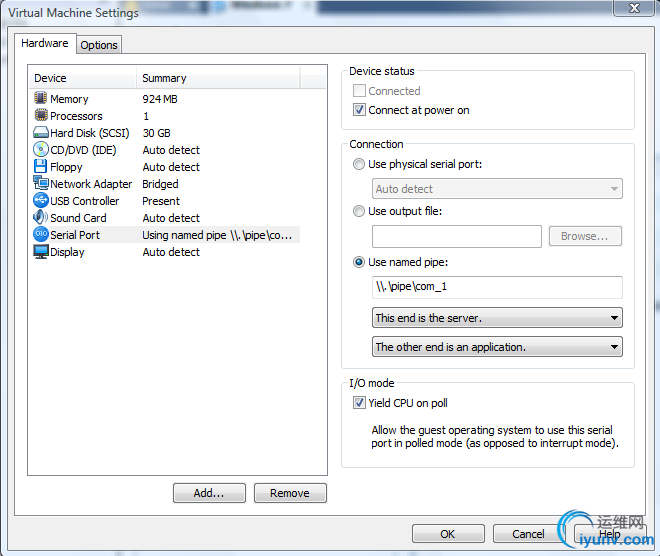

• "next",然后如下设置：








• 确定之后，回到如下界面，在右脚"Virtual Machine Settings" 页面时，在“I/O Mode” 里选中“Yield CPU on poll“



•  Ok之后就设定完毕了。


　　三、Windbg设置
　　下载地址： Windbg

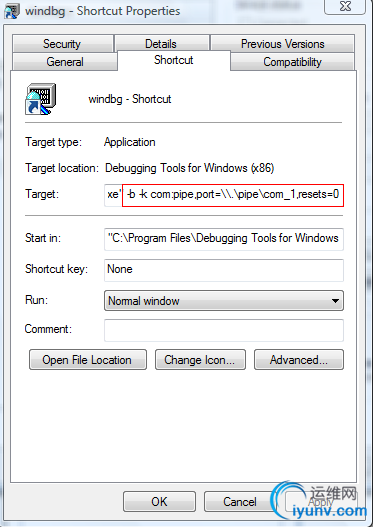

　　安装之后，设置一个桌面快捷方式，然后，右键->属性，在Target中的引号后面添加如下：-b -k com:pipe,port=\\.\pipe\com_1,resets=0

            或者是： -b -k com:port=\\.\pipe\com_1,baud=115200,pipe 【二者似乎皆可】

四、GuestOS设置

         Vista和XP不同, 没有boot.ini文件, 需要用bcdedit进行启动设置。

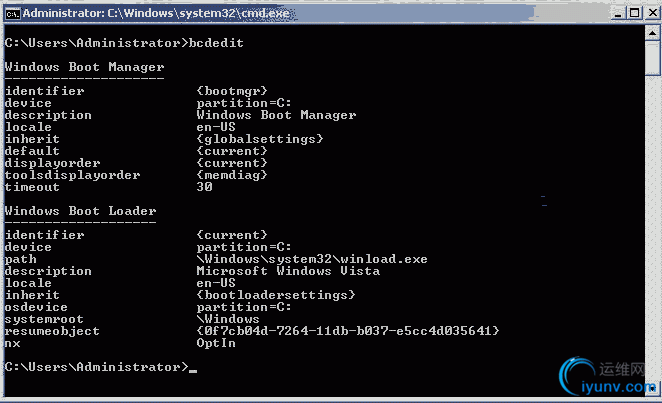

• 在administrator权限下, 进入command line模式,  键入bcdedit命令, 会出现以下界面:

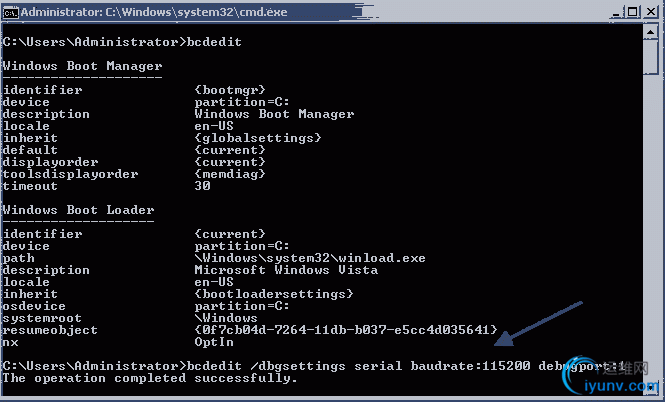

• 然后, 设置端口COM1, baudrate为115200 (除COM1外, 也可以用1394或USB. 1394用起来比COM口快多了, 当然前提是你需要有1394卡及其驱动. 很恶心的是Vista不再支持1394的文件传输协议, 但是用windbg双机调试还是可以的)
  命令为:
  bcdedit /dbgsettings {serial [baudrate:value][debugport:value] | 1394 [channel:value] | usb }



• 接着, 我们需要复制一个开机选项, 以进入OS的debug模式
  命令为:

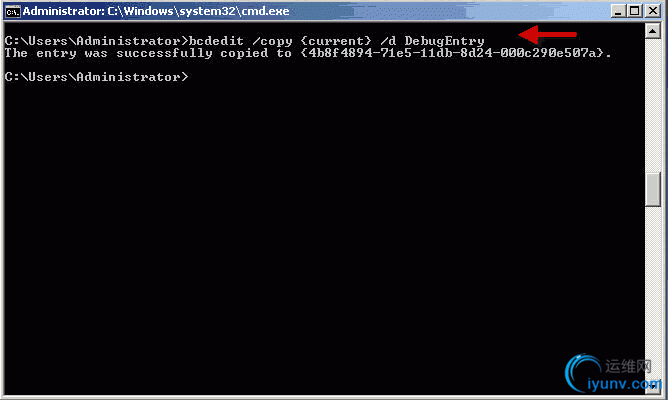

  bcdedit /copy {current} /d DebugEnty
  DebugPoint为选项名称, 名字可以自己定义. 然后复制得到的ID号.



• 接着增加一个新的选项到引导菜单

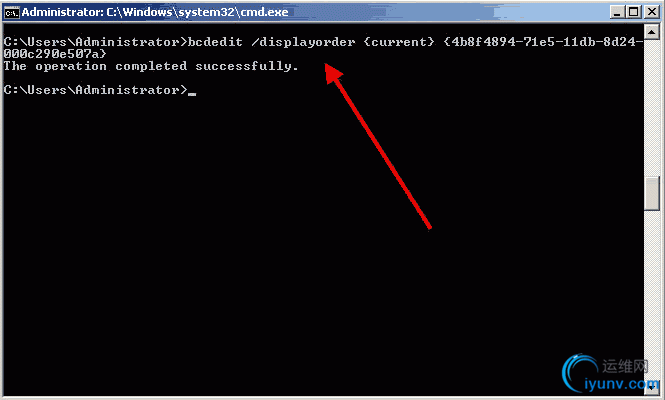

  bcdedit /displayorder {current} {ID}
  这里的{ID}的ID值是刚生成的ID值.

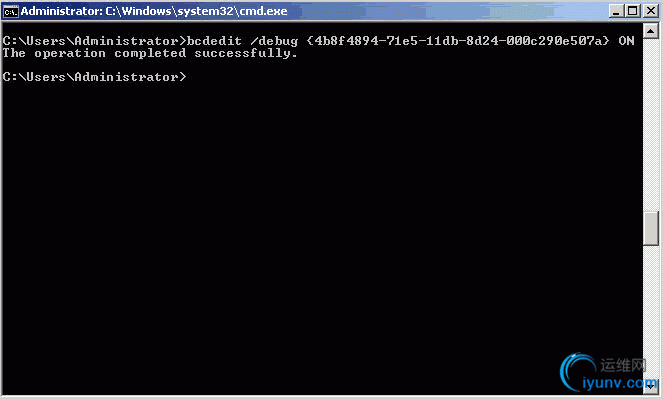

• 激活DEBUG : bcdedit /debug {ID} ON
  这里的{ID} 的ID值还是刚才的ID值.



• 命令执行成功后, 重新启动机器.或者更简单的图形界面设置：在msconfig界面中，选Boot,再选Advanced options，在选择Debug、Debug port、Baud rate都打上钩。如果所示：



• 选择DebugEntry[debug]作为等入口。启动后，打开windbg.可以看到类似如下的信息：
  Microsoft (R) Windows Debugger Version 6.11.0001.404 X86
  Copyright (c) Microsoft Corporation. All rights reserved.
  Opened \\.\pipe\com_1
  Waiting to reconnect...
  Connected to Windows 7 7600 x86 compatible target at (Thu Dec 10 17:46:36.928 2009 (GMT+8)), ptr64 FALSE
  Kernel Debugger connection established.  (Initial Breakpoint requested)
  Symbol search path is: *** Invalid ***
  ****************************************************************************
  * Symbol loading may be unreliable without a symbol search path.           *
  * Use .symfix to have the debugger choose a symbol path.                   *
  * After setting your symbol path, use .reload to refresh symbol locations. *
  ****************************************************************************
  Executable search path is:
  *********************************************************************
  * Symbols can not be loaded because symbol path is not initialized. *
  *                                                                   *
  * The Symbol Path can be set by:                                    *
  *   using the _NT_SYMBOL_PATH environment variable.                 *
  *   using the -y <symbol_path> argument when starting the debugger. *
  *   using .sympath and .sympath+                                    *
  *********************************************************************
  *** ERROR: Symbol file could not be found.  Defaulted to export symbols for ntkrpamp.exe -
  Windows 7 Kernel Version 7600 MP (1 procs) Free x86 compatible
  Product: WinNt, suite: TerminalServer SingleUserTS
  Built by: 7600.16385.x86fre.win7_rtm.090713-1255
  Machine Name:
  Kernel base = 0x83e0f000 PsLoadedModuleList = 0x83f57810
  Debug session time: Thu Dec 10 17:46:32.658 2009 (GMT+8)
  System Uptime: 0 days 0:06:18.429
  Break instruction exception - code 80000003 (first chance)
  *******************************************************************************
  *                                                                             *
  *   You are seeing this message because you pressed either                    *
  *       CTRL+C (if you run kd.exe) or,                                        *
  *       CTRL+BREAK (if you run WinDBG),                                       *
  *   on your debugger machine's keyboard.                                      *
  *                                                                             *
  *                   THIS IS NOT A BUG OR A SYSTEM CRASH                       *
  *                                                                             *
  * If you did not intend to break into the debugger, press the "g" key, then   *
  * press the "Enter" key now.  This message might immediately reappear.  If it *
  * does, press "g" and "Enter" again.                                          *
  *                                                                             *
  *******************************************************************************
  nt!DbgBreakPointWithStatus+0x4:
  83e7a394 cc              int     3




　　
　　五、操作方式提示

• 我发现，如果在GuestOs -win7启动过程中，如果打开了windbg之后，整个系统就像死机，不动了。估计是windbg启动后设定了断点做调试，试试按F5,或者go这样就可以恢复原来的状态。
