vmware 桥接 redhat 静态ip 设置 （备忘）

zwd

在虚拟机Vmware7中，使用桥接上网，终于经过几天的折腾设置好了。现把其中的过程记录一下。
   其实原来我的虚拟机一直使用的是NAT方式上网，不过为了使用tftp下载Linux内核到开发板，所以，又改成了桥接上网。不过使用桥接上网有点麻烦，必须要进行一些设置才可以，原来使用Nat方式，装上Ubuntu就可以上网，不用任何的设置。我现说一下我的相关环境。
(1)虚拟机采用的是目前最新版本的Vmware7.0.1，是从官方网站下载的，为什么要强调这一点呢？原因是现在网上有很多的汉化版本，绿色版本，这些版本安装时可能会省略一些文件，为了避免麻烦还是直接就安装官方的吧。
(2)我安装的Linux的发行版本是Ubuntu9.10.
(3)我的网络环境是在公司里的局域网，通过交换机连网。并且IP地址和MAC地址是进行绑定的。
   好了，下面介绍怎么安装。Vmware的安装就不用介绍了，网上很多这方面的资料，也没有什么容易出问题的。主要是介绍安装好Ubuntu后如何设置桥接。
首先，我们要明白虚拟机中的NAT方式和桥接方式连接互联网的最大不同点是什么，基本的原理是什么？
(1)桥接的基本原理
   配置成桥接网络连接模式的虚拟机就当作主机所在以太网的一部分，虚拟系统和宿主机器的关系，就像连接在同一个Hub上的两台电脑，可以像主机一样可以访问以太网中的所有共享资源和网络连接，可以直接共享主机网络的互联网接入线路访问互联网。主机与虚拟机之间，以及各虚拟机之间都可以互访。对应虚拟机就被当成主机所在以太网上的一个独立物理机来看待，各虚拟机通过默认的VMnet0网卡与主机以太网连接，虚拟机间的虚拟网络为VMnet0。这时你的虚拟机就像局域网中的一个独立的物理机一样。虚拟机中的操作系统可以PING通别的主机，反过来别的主机也可以PING虚拟机。想让它们相互通讯，你就需要为虚拟系统配置IP地址和子网掩码，否则就无法通信。

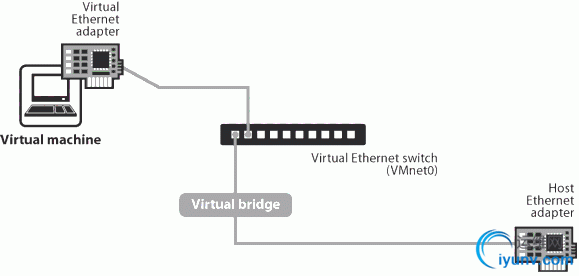

下面的图就是这几者之间的关系图。



(2)NAT方式
使用NAT模式，就是让虚拟系统借助NAT(网络地址转换)功能，通过宿主机器所在的网络来访问公网。也就是说，使用NAT模式可以实现在虚拟系统里访问互联网。NAT模式下的虚拟系统的TCP/IP配置信息是由VMnet8(NAT)虚拟网络的DHCP服务器提供的，无法进行手工修改，因此虚拟系统也就无法和本局域网中的其他真实主机进行通讯。采用NAT模式最大的优势是虚拟系统接入互联网非常简单，你不需要进行任何其他的配置，只需要宿主机器能访问互联网即可。

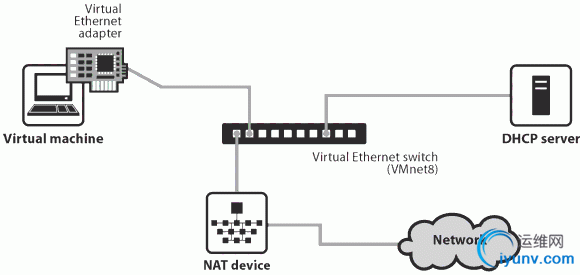

下图是NAT方式的物理结构图：





下面开始真正的安装过程：
   首先，在你安装上了虚拟机后要确保你也安装了桥接的协议，这可以通过点击右键“网上邻居”，在其中可以看到有两个虚拟出来的网络一个VMnet1，另一个是VMnet8， 如下图所示。

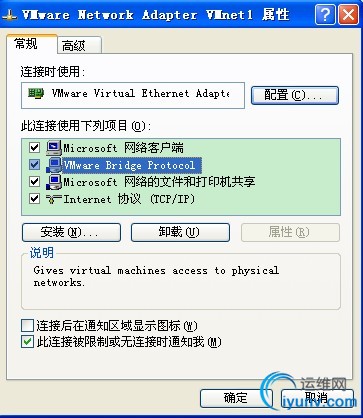

如果没有安装，可以通过下面的方式进行安装,要确保你的网络上了桥接的协议如下图所示：



(1).在"VMware Network Adapter VMnet1属性"中,点"安装"->"服务"->"添加..."->厂商中选择"VMware,Inc",网
络服务中选择"VMware Bridge Protocol 版本:4.0.0.3从磁盘安装..."->"浏览"->C:\Program Files\VMware\VMware Workstation\netbridge.inf(这里选你自己安装目录下的)->"打开"
(2)现在在"VMware Network Adapter VMnet1属性"中看到了"VMware Bridge Protocol",钩选它。

在虚拟机中的网络适配器选择使用桥接的方式。






                                虚拟机中的网络编辑界面的设置

引用



   到此虚拟机上的一些配置就完成了。下面开始配置操作系统Ubuntu上的静态IP地址。
   首先在Ubuntu中的etc/network/interfaces文件配置静态的IP地址，在使用桥接是，要把虚拟机中的IP地址配置成和主机在一个网段中，这样也就相当于占用了一个独立的IP地址。我的主机是IP地址和MAC地址绑定在一起的，那么相对应的也需要把虚拟机中的IP地址和MAC地址绑定在一起才能使用。这对于公司内IP地址相对紧张的话就会有点小问题。下面是我的interfaces文件中的内容。
uto lo
iface lo inet loopback
auto eth0
iface eth0 inet static
address 10.27.10.125

netmask 255.255.255.0
gateway 10.27.10.1


有一个关键的地方，也是Ubuntu的桌面所特有的。在/etc/NetworkManager/nm-system-settings.conf文件中的。
[main]
plugins=ifupdown,keyfile

[ifupdown]
managed=false


   然后执行sudo /etc/init.d/network-manager restart，重新配置一下。
   还要设置一下DNS服务器，在/etc/resolv.conf，在其中加入
nameserver DNS的地址1
nameserver DNS的地址2
    至此Ubuntu就可以上网了，整个的配置也就结束了。在这其中我遇到了两个问题，一个是MAC地址绑定的问题，我的IP地址在路由中不仅绑定了IP，还有一些其它的设置，一开始没有想到，造成了网关都PING不通。还有一个就是修改managed=true.开始也没有重视。其实本来也没有什么难的，有时碰到了不同的发行版本的操作系统，会有不同的问题需要处理。还有具体的环境的不同，不过在解决问题的同时也可以学习到很多的知识。下面就是一个补充的内容，关于Ubuntu的NetworkManager的问题。

补充：Ubuntu中的NetWorkManager概要：

在Ubuntu的桌面发行版本中，有两种管理网络的方法，分别为传统上使用/etc/network/interfaces管理网络介面，还有就是NetworkManager，基本上只能选择一种方法进行管理。
NetworkManager 的设定放在 /etc/NetworkManager/nm-system-settings.conf。它基本上只需要4行设定內容即可运行。下面是Ubuntu里面的设定的内定。

[main]
plugins=ifupdown,keyfile

[ifupdown]
managed=false


更改上述 NetworkManager 的设置后，可以執行 sudo /etc/init.d/network-manager restart 重新载入。在 Ubuntu 中，更改 network/interfaces 的设置后，可以执行 sudo /etc/init.d/networking restart 重新载入设置。这两种机制分別使用不同的管理指令。
   按照官方文件的说法，当 managed 设为 false 时，NetworkManager 会忽略列在 network/interfaces 內的网络设置。也就是说，如果我们把网络设定写在 network/interfaces 內的话，NetworkManager 就不会去管理它。如下例，network/interfaces 列出了 lo 和 eth0 这两咱网络的设置方法，故 NetworkManager 就不会去管理 lo 和 eth0 这两会网络。



# /etc/network/interfaces
auto lo
iface lo inet loopback

auto eth0
iface eth0 inet dhcp



    如果主机上所有的网络设置都列在 network/interfaces 设定的话.
