Windows Server Team Bonding与Cisco交换机端口聚合实现高可用

2331

场景介绍:
   Cisco 2960x单台交换机, 物理服务器全部单网卡接入Cisco2960x. 要解决单点故障问题。

环境介绍:
Cisco 2960x-24TS-L  2台
Dell R720(Broadcom网卡)  2台
操作系统 Windows Server 2008 R2

目的: 通过交换机堆叠实现网络冗余,服务器端则可以通过TeamBonding来实现，来防止单点故障。

配置部分:
配置Cisco交换机堆叠:

1 2 3 4 5 6 7 8 9 10

堆叠1:       switch 1 priority 15       copy run startup-config       reload slot 1 堆叠2:             switch 1 renumber2             switch 1 priority 10       copy run startup-config       reload slot 1 连接堆叠线缆(Stack1、Stack2交叉互联)

配置服务器网卡Bonding:

  下载Broadcom Advanced Control Suit4:
   http://zh-cn.broadcom.com/suppor ... netxtreme-i-server/
   找到 BASP_BACS_Mgnt_apps-17.2.5.1.zip
   下载并执行安装:


以管理员身份运行BACS4:
  1.导航至 【Teams】->【Create Teams】:

  2. 在如下步骤中输入Team Name:


  3.选择Team 类型:


  4. 选择要做Team Bonding的网卡序号,点击【Add】进行增加操作:

  其他保持默认,下一步, 直至如下图【Finish】

5. Team创建好后,网络属性里会多出一个名称为“Team 1”的连接.

   为此配置IP地址。并将对应网卡连接至做好端口聚合的交换机端口。如图示:

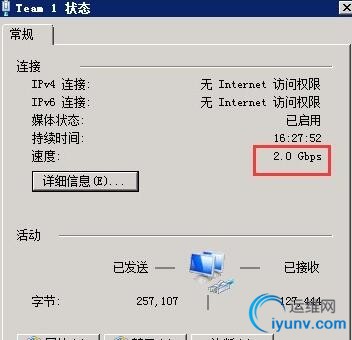

   两网卡都接通时:

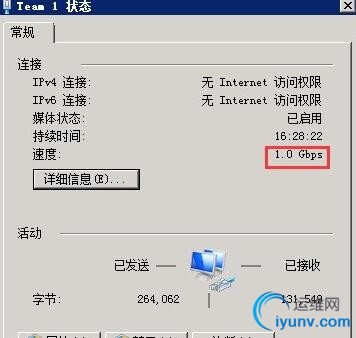

    断掉其中一条时：

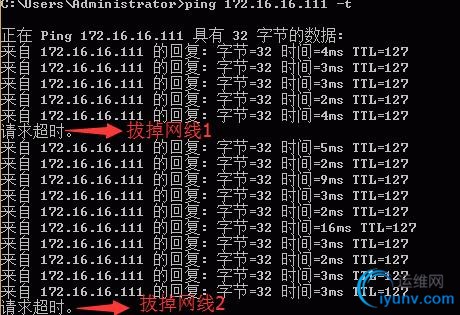

   模拟断掉一条并恢复时:



   这样就实现了高可用了.
   另外Windows Server 2012 自带NIC组合功能,可以不用借助于 BACS4实现网卡bonding。
