NAT网络映射设置：允许局域网用户访问VMWare内linux的SSH

ling3

　　引言：
　　
　　VMWare制作学习系统，或布置模拟网络群组环境，已经比较流行。
　　
　　笔者为了给项目组同事，提供一个练习ssh远程连接操作，及方便抓图交流的环境，在自用电脑上装了一个VMWare > CentOS 5.5 操作系统。以下是将此CentOS系统的SSH设置到可让局域网用户连接进来的步骤。
　　
　　正文：
　　
　　环境说明：
　　
　　1）网络环境：
　　本机IP：10.0.2.128（公司使用了IP绑定）；
　　虚拟机：192.168.17.128；
　　局域网：10.0.2.215、10.0.2.211等测试机。
　　
　　2）系统工具：
　　WinXP Sp3 深度版
　　VMware® Workstation， 7.1.4 build-385536
　　CentOS-5.5-i386-bin-DVD.iso
　　putty.exe
　　
　　设置步骤：
　　
　　1）启动CentOS。
　　
　　查看并记录上文“环境说明 -> 1）网络环境”提及的IP信息。（此时使用默认NAT连接）
　　
　　2）设置NAT连接。
　　

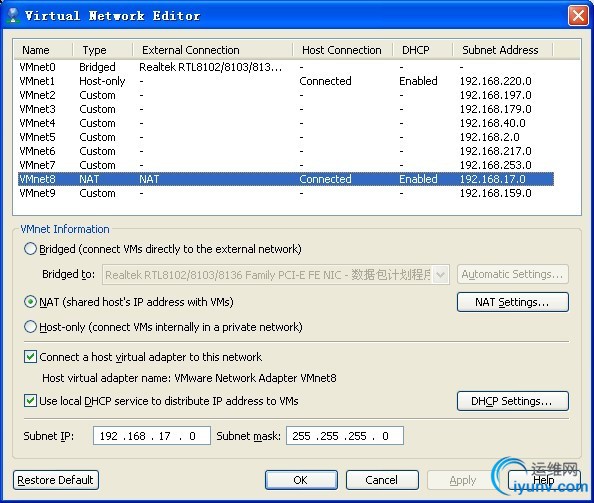

　　在VMWare下，“ Edit | Virtual Network Editor...”，打开如下图“virtual_network_editor.jpg”所示对话框。
　　

　　

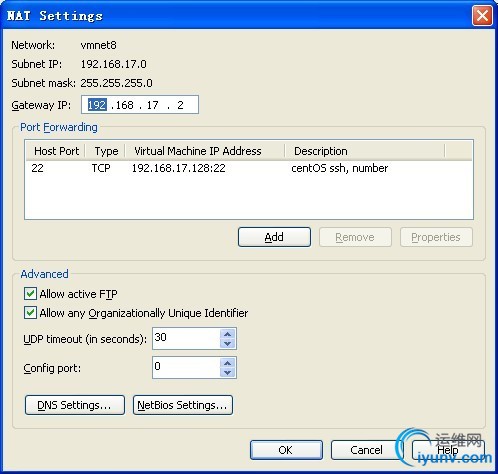

　　在上面的列表中，选中“VMnet8”，按“virtual_network_editor.jpg”所示填写。然后点击“NAT Settings...”打开NAT设置对话框。如下图“NAT_settings.jpg”所示。
　　

　　

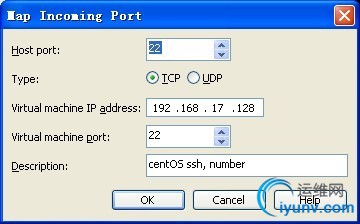

　　点击“Add”按键，添加如下图“map_incoming_port.jpg”所示的一条记录。
　　

　　
　　其中：
　　
　　第1行，Host port，为本机待映射端口，成功后，可使用“$ netstat -nao”看到一条端口22的监听记录；
　　第3，4行，为虚拟机IP端口信息；
　　第5行，备注（随便写）
　　

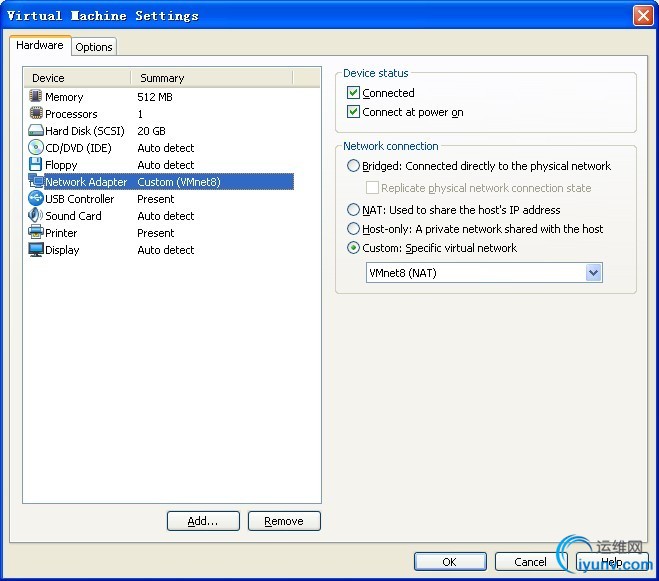

　　最后，右键“CentOS” | “Settings...” | 选中“NetWork Adapter”，在右侧“Custom:Specific virtual network”下选择“VMnet8(NAT)”。如下图“”所示。
　　

　　
　　至此，NAT连接下，虚拟机（192.168.17.128：22）向本机（10.0.2.128:22）映射配置完成。
　　
　　3）启动CentOS，启动SSH服务。
　　
　　启动CentOS后，使用“$ /sbin/ifconfig”命令查看IP信息，确保正确。（如果不对，但在同一网段，可直接手工设置IP为上文“环境说明 -> 1）网络环境”提及的IP信息）
　　
　　启动SSH服务。确保正常启动，并使用“$ netstat -lnp”检查22端口开放。
　　
　　4）请局域网同事用putty测试是否成功。
　　

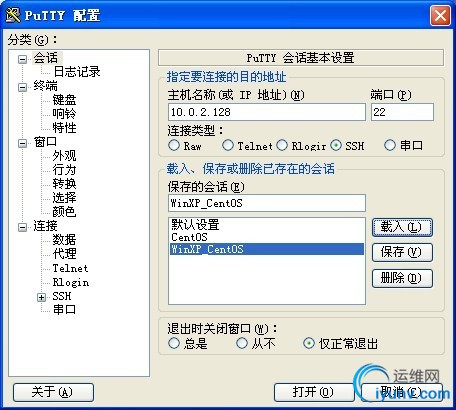

　　putty连接参考请参考下图“putty_conn_keys.jpg”
　　

　　
　　点击“打开(O)”，弹出如下图“”提示，说明设置成功。
　　

　　
　　
　　尾注：
　　
　　特别注意在第2步设置NAT连接时，务必在启动CentOS前，检查已经指定VMnet8(NAT)，再启动。笔者第一回忘指定这里了（~。=），结果本机正常，局域网用户连不进来。
