Exchange 2013 多台Cas + NLB 实现网卡Team功能

3231212 · 发表于 2016-1-8 09:21:45

继上篇介绍了Windows Server 配置网卡TeamBonding，与堆叠交换机实现链路聚合防单点故障问题后，
本篇主要介绍Exchange 2013 多台Cas 如何实现网卡Team .

首先，Exchange2013 多台Cas角色，必然要做NLB来实现高可用。那么网卡Team是否会对NLB造成影响
呢？经过实践，是会造成影响的。那么会造成哪些影响以及该如何解决，这就是本片要介绍的。

上篇提及Windows Server 2008 做网卡Team 需要借助第三方的网卡管理应用或者驱动来实现，但是在
Windows Server 2012版本中,微软已经将此功能集成到操作系统中。只需管理员启用配置一下即可。

先看一下Windows Server 2012 如何配置网卡Team:

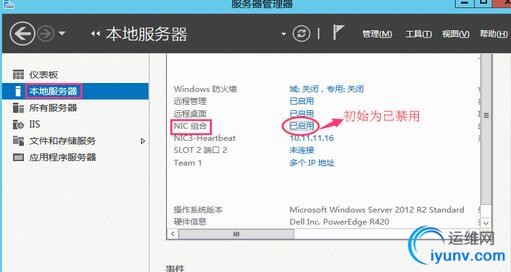

1. 【服务器管理器】->【本地服务器】->【NIC组合】，点击【已禁用】


2.在"组"窗口中【任务】->【新建组】:

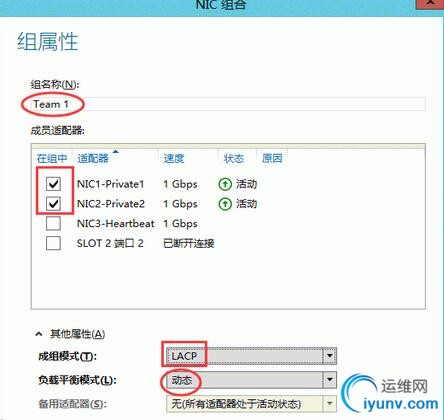

3. 组名称:  为Team 命名，本地连接中名称显示为此名称
  成员适配器: 勾选要加入Team的网卡
  成组模式: 这里选择LACP,
  负载平衡模式: 动态，此处的模式要与交换机上面的模式相匹配


4. 本地连接中查看Team，并配置IP地址。

上诉即完成了NIC Team的配置.

配置完成NIC Team 后，下一步就需要配置NLB了。

NLB集群的配置和普通NLB配置基本一致，只有以下两处不同的地方要注意:
1. 创建NLB群集,选择群集主机接口的时候要选择“组名称”中命名的接口
2. NLB的筛选模式必须是 "多个主机",相关性必须是"网络"
如图示:
