GNS3+VirtualBox实验

jiaxp

　　
 实验拓扑图：



实验目的：
①、实现GNS3关联VirtualBox的主机;
②、全网连通性测试；
实验环境：GNS3-0.7.4-win32-all-in-one；VirtualBox-4.1.12-77245-Win；Windows 7
解释：
①、图中VBOX1和VBOX2对应的e2为网卡序号，对应于虚拟机处的网卡列表，亦即，e2表示它将要启用的网卡为虚拟机中的网卡2



②、VBOX1和VBOX2均为VortualBox中的两个虚拟操作系统PC_A和PC_B：



　　③、GNS3中用到的设备：C3600（c3640-is-mz.123-8.T_96_32_Plus）、VirtualBox guest；
　　
实验步骤：
第一，设置GNS3中的VirtualBox  ：
首选项->VirtualBox ->VirtualBox  Guest；
如图所示：



 设置PC_A，分别于VM List /unique ID 和 VM Name /UUID中输入 虚拟操作系统的名字PC_A，然后保存即可。PC_B同理设置。
其中，Number of NICs 若设置为2，则待会连线时，只有一个网卡接口e2；设为3，则有e2和e3，以此类推。
第二，最后千万别忘了切换至VirtualBox的General Setting选项卡，并“Test Setting”
 第三，拖组件，完成拓扑图设计、连线
①、拖“VirtualBox guest”组件，并选择要连接的虚拟系统

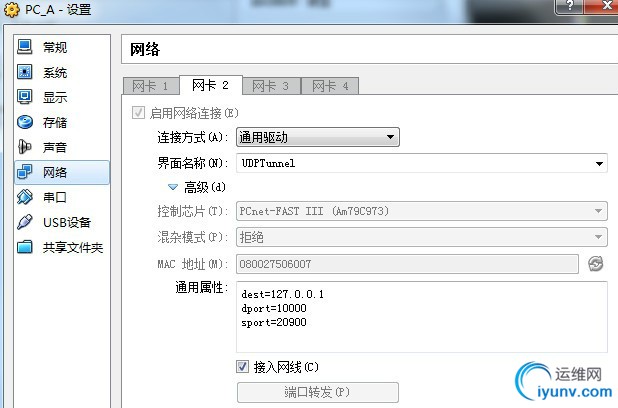

     启动全部设备，当然两台虚拟机都开启了以后，你会发现两台虚拟机的网卡信息都变了（至少我的如此），至于为何，无解。具体如下所示：



第四，配置两个路由器，以R1为例：
interface Ethernet0/0
 ip address 10.11.1.1 255.255.255.252
 half-duplex
!
interface Ethernet0/1
 no ip address
 shutdown
 half-duplex
!
interface Ethernet0/2
 no ip address
 shutdown
 half-duplex
!
interface Ethernet0/3
 no ip address
 shutdown
 half-duplex
!
interface FastEthernet1/0
 ip address 172.16.1.1 255.255.255.0
 duplex auto
 speed auto
!
router ospf 1
 router-id 1.1.1.1
 log-adjacency-changes
 passive-interface default
 no passive-interface Ethernet0/0
 network 1.1.1.1 0.0.0.0 area 0
 network 10.11.1.0 0.0.0.3 area 0
 network 172.16.1.0 0.0.0.255 area 0

因项目需要，所以这里用的路由协议是OSPF。

第五，配置两台主机IP地址，并注意关闭主机防火墙（至于为何，我也不知道，反正开了后两台主机无法ping通，至于是不是人品问题，待考究）。最后进行连通性测试即可。
---------------------------------------------------------------------------------
设置多个网卡，并将它们分配给各个虚拟系统：
选择“全局设定”，“网络”
右上方的三个图标，第一为添加网卡，第二为删除，第三编辑。
以PC_A为例：



看了国外的很多配置，他们都是选择了“仅主机（host-Only）适配器”，然后便可在“界面名称”中选择不同的网卡。 至于原因，未知。
　　另外一种GNS3关联VirtualBox的方式是：
　　


其中，C1、C2用的组件是：Host。
选中C1，右键，配置，于弹出窗口中单击C1，并切换至以下标签：



        此时在下拉列表中，（必须保证你已经在“Oracle VM VirtualBox管理器”的“全局设定”中添加了网卡）有可能会没有任何一条与VirtualBox虚拟机网卡相关的选项，若是出现这种情况，目前我知道的办法就是重启电脑。
     重启电脑后，再单击会出现类似于如下所示下拉列表：



选中其中一个后，单击“添加”，再单击“Apply”即可。C2同理。
最后，完成拓扑图设计，连线后，启动设备，启动虚拟机并配置即可。
---------------------------------------------------------------------------------------
