[经验分享] Cisco SG 300-52交换机升级操作步骤

[复制链接]
累计签到:1 天
连续签到:1 天
发表于 2016-1-13 08:40:50 | 显示全部楼层 |阅读模式

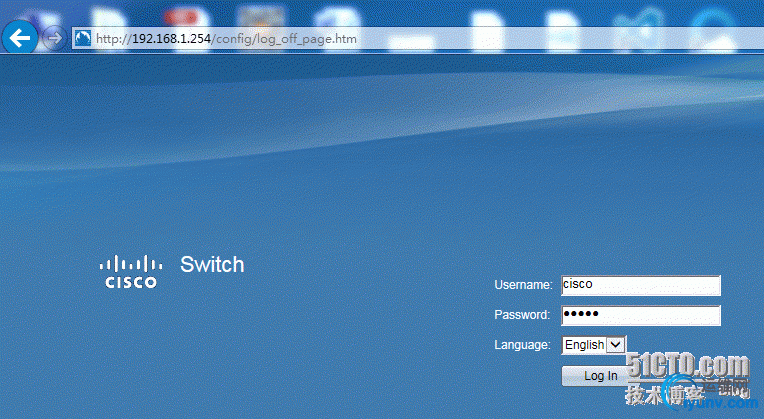

1、Cisco SG 300-52交换机的出厂默认IP地址是:192.168.1.254。在笔记本上设置同网段的IP地址:192.168.1.1。用一根网线连接交换机的端口1(不指定端口)和笔记本。打开浏览器,输入http://192.168.1.254,打开SG 300-52的登录界面。输入默认用户名和密码:cisco,单击“Log In”登录。

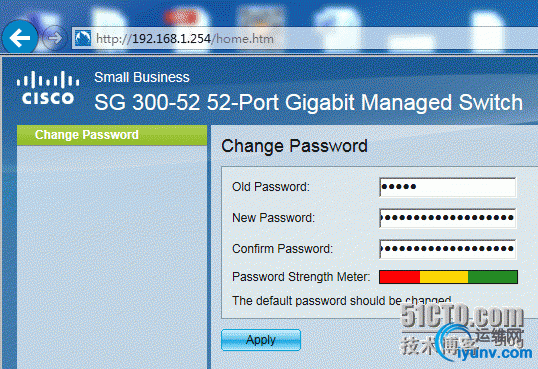

2、交换机自动跳转到修改登录密码界面。输入2次新密码,单击“Apply”修改为新密码。

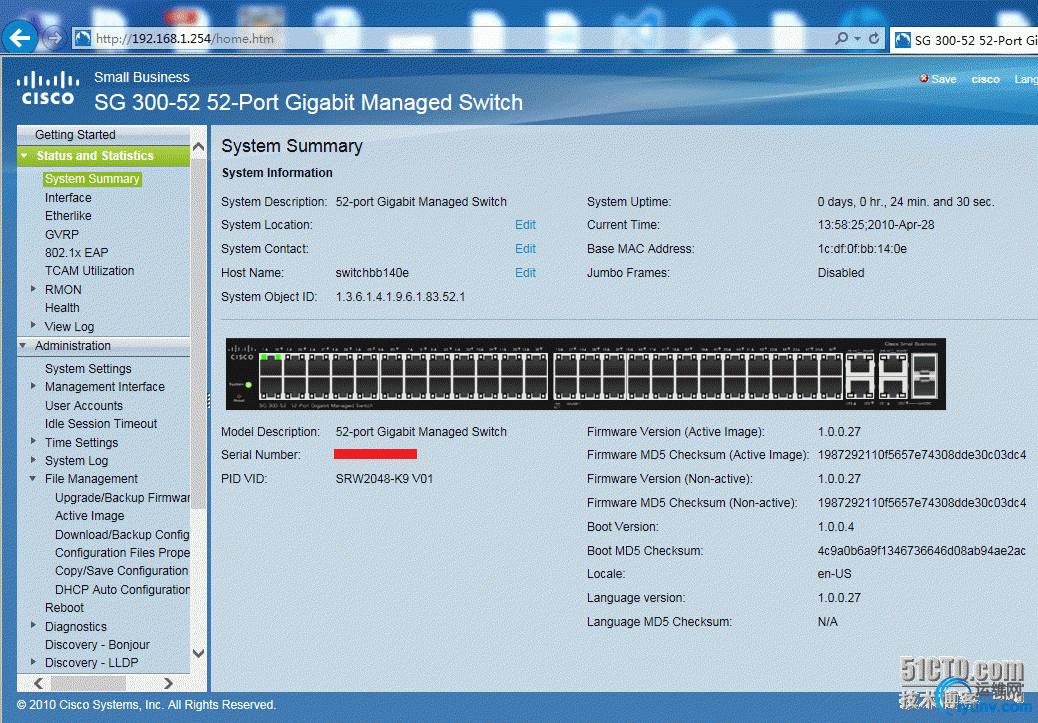

3、单击“Status and Statistics”中的“System Summary”,查看当前的“firmware version (Active Image)”为1.0.0.27。


4、单击“Getting Started”,单击右侧的“Upgrade Device Software”。

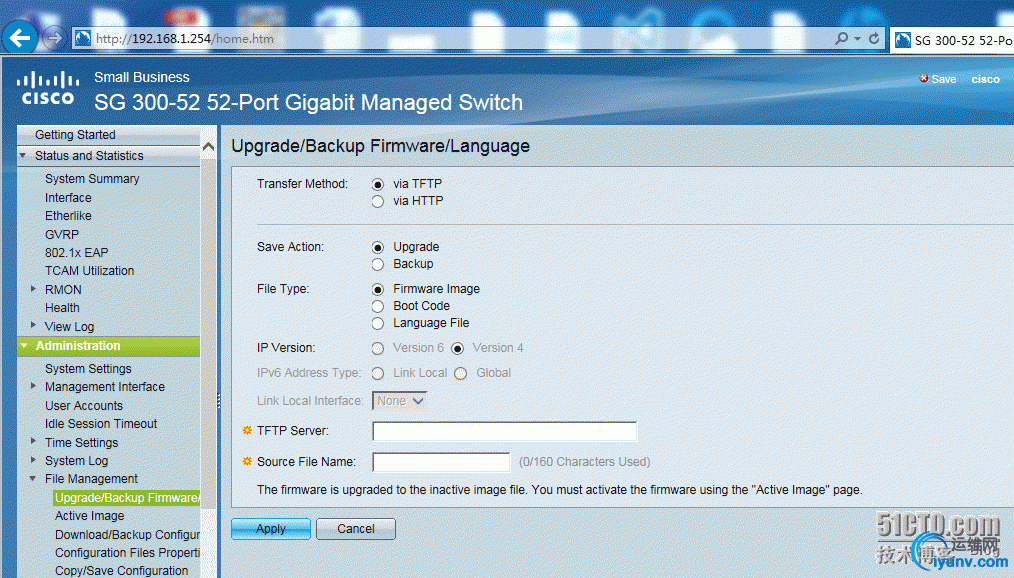

5、在“Upgrade/Backup Firmware/Language”中,“Transfer Method”选择“via TFTP”,“Save Action”选择“Upgrade”,“File Type”选择“Boot Code”。

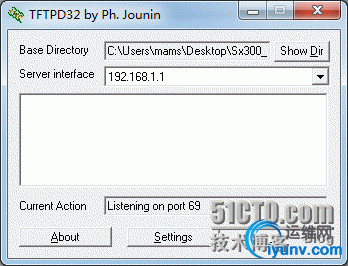

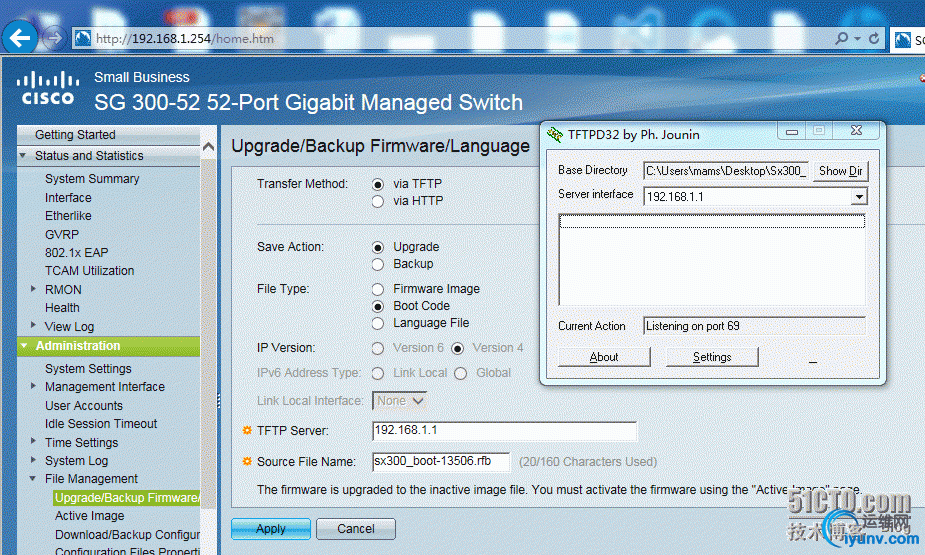

6、打开tftp软件,在“Base Directory”中选择升级包所在的文件夹路径。“Server interface”选择“192.168.1.1”(如有多网卡连接中)。


7、在第5步的“TFTP Server”中输入“192.168.1.1”,“Source File Name”中输入“sx300_boot-13506.rfb”。


8、正在传输数据。

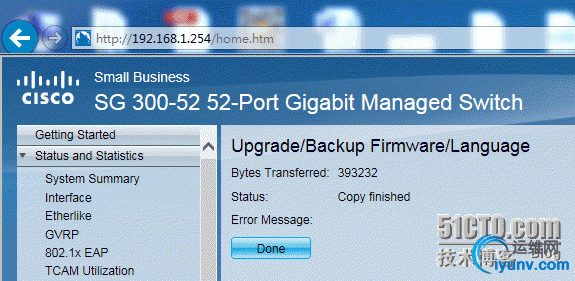

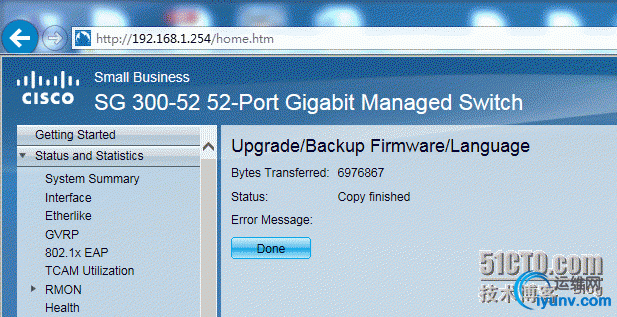

9、状态显示拷贝完成。单击“Done”按钮。

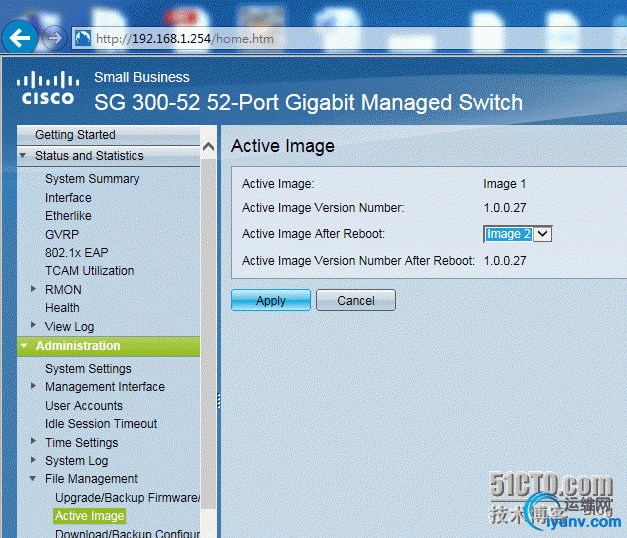

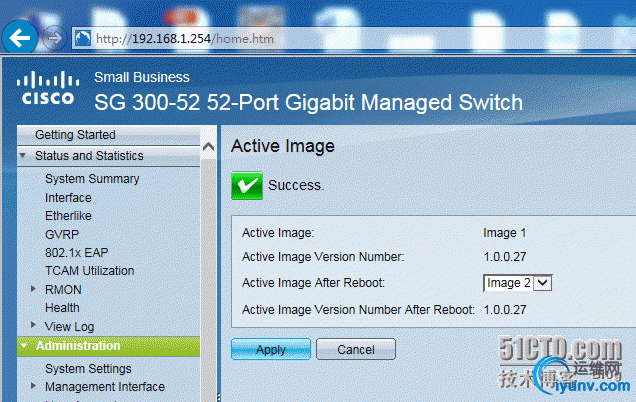

10、单击“Administration”-“File Management”-“Active Image”,将“Active Image After Reboot”由“Image 1”改为“Image 2”。单击“Apply”按钮。


11、提示修改成功。


12、重启交换机后,查看“System Summary”,“Boot Version”已由“1.0.0.4”改为“1.3.5.06”。


13、在“Upgrade/Backup Firmware/Language”中,“Transfer Method”选择“via TFTP”,“Save Action”选择“Upgrade”,“File Type”选择“Firmware Image”。在“TFTP Server”中输入“192.168.1.1”,“Source File Name”中输入“sx300_fw-1413.ros”。单击“Apply”按钮。

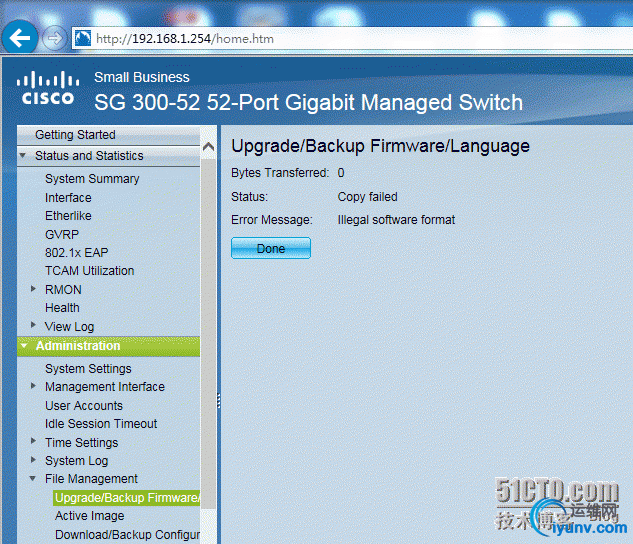

14、此时,出现 “Illegal software format” 错误信息提示。单击“Done”关闭。出现此错误信息的原因是:“firmware version”不能由1.0.0.27直接升级到1.4.1.3。

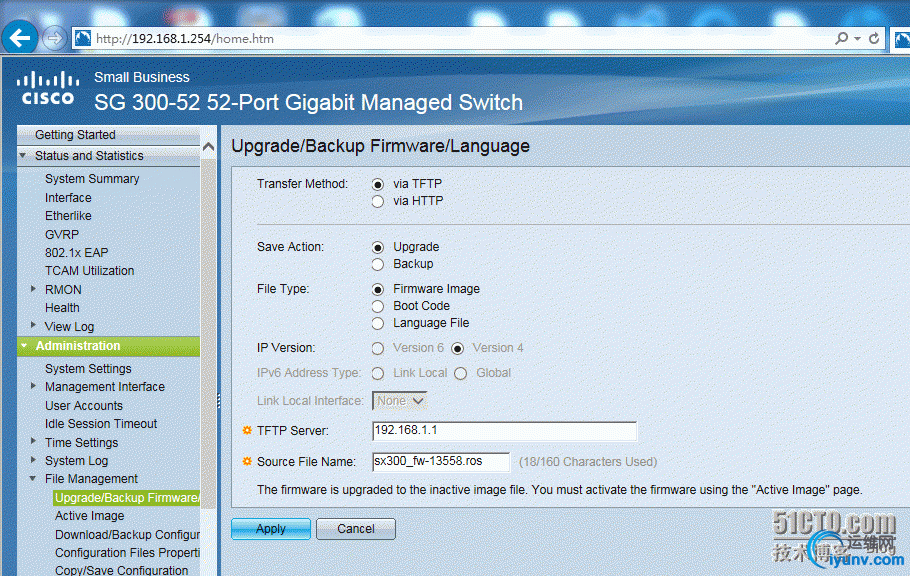

15、在“Upgrade/Backup Firmware/Language”中,“Transfer Method”选择“via TFTP”,“Save Action”选择“Upgrade”,“File Type”选择“Firmware Image”。在“TFTP Server”中输入“192.168.1.1”,“Source File Name”中输入“sx300_fw-13558.ros”。单击“Apply”按钮。


16、正在传输数据。


17、状态显示拷贝完成。单击“Done”按钮。

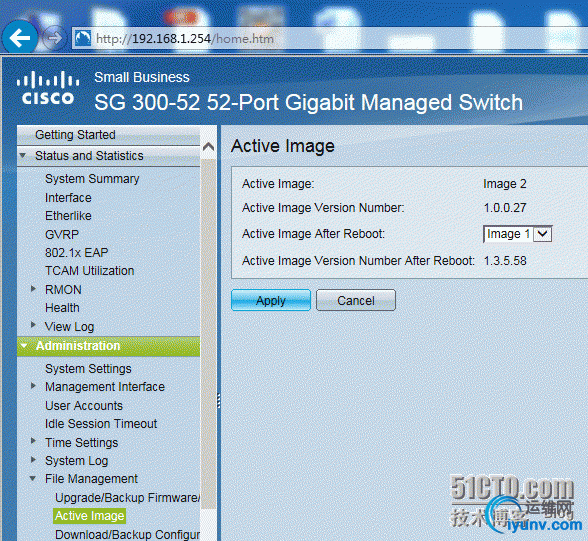

18、单击“Administration”-“File Management”-“Active Image”,将“Active Image After Reboot”由“Image 2”改为“Image 1”。单击“Apply”按钮。

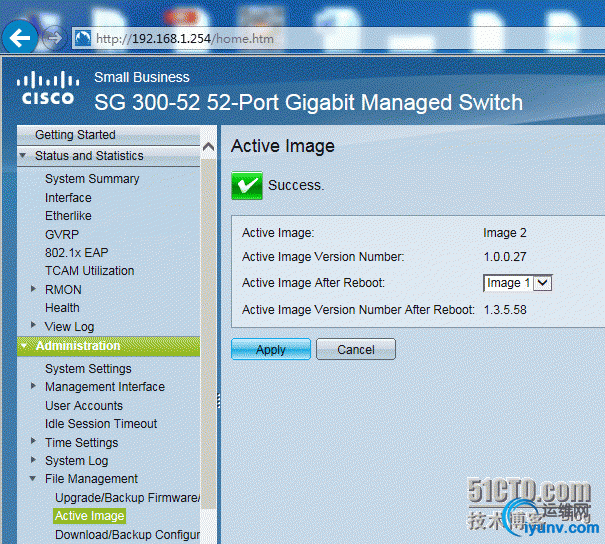

19、提示修改成功。

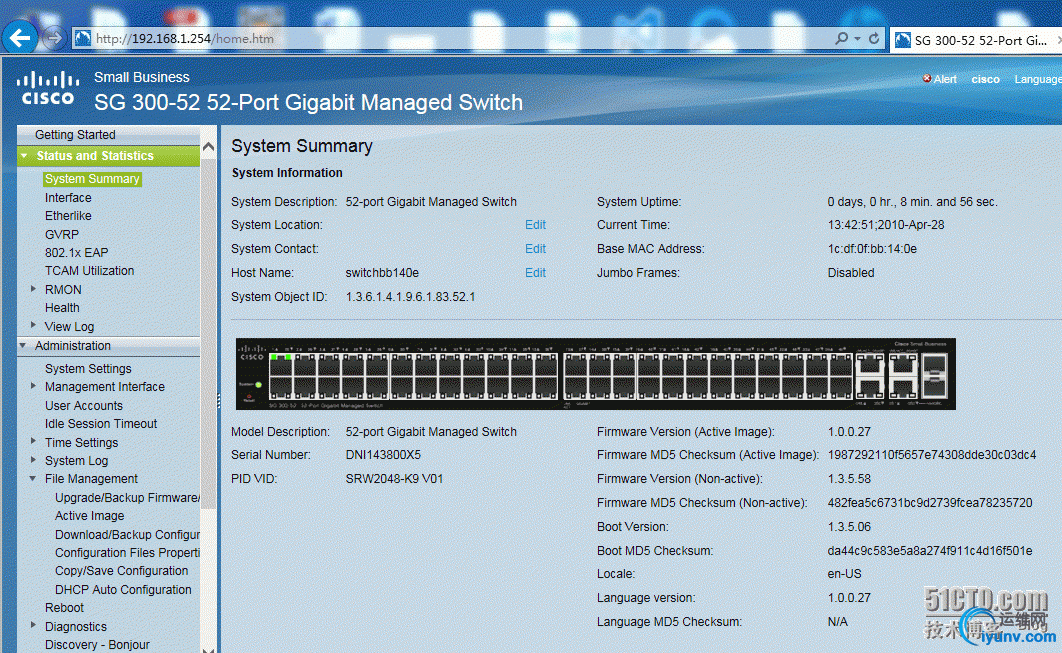

20、单击“Status and Statistics”中的“System Summary”,查看当前的“firmware version (Non-active)”为1.3.5.58。

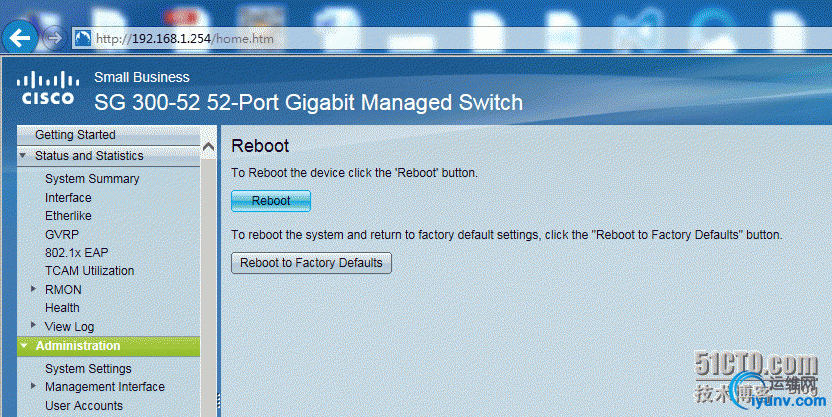

21、单击“Administration”-“Reboot”,单击“Reboot”按钮,重新启动交换机。

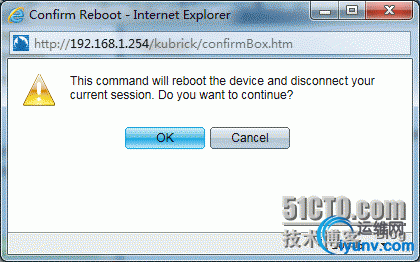

22、重启前提示,单击“OK”按钮。


23、提示重启成功。等待设备完成重启。

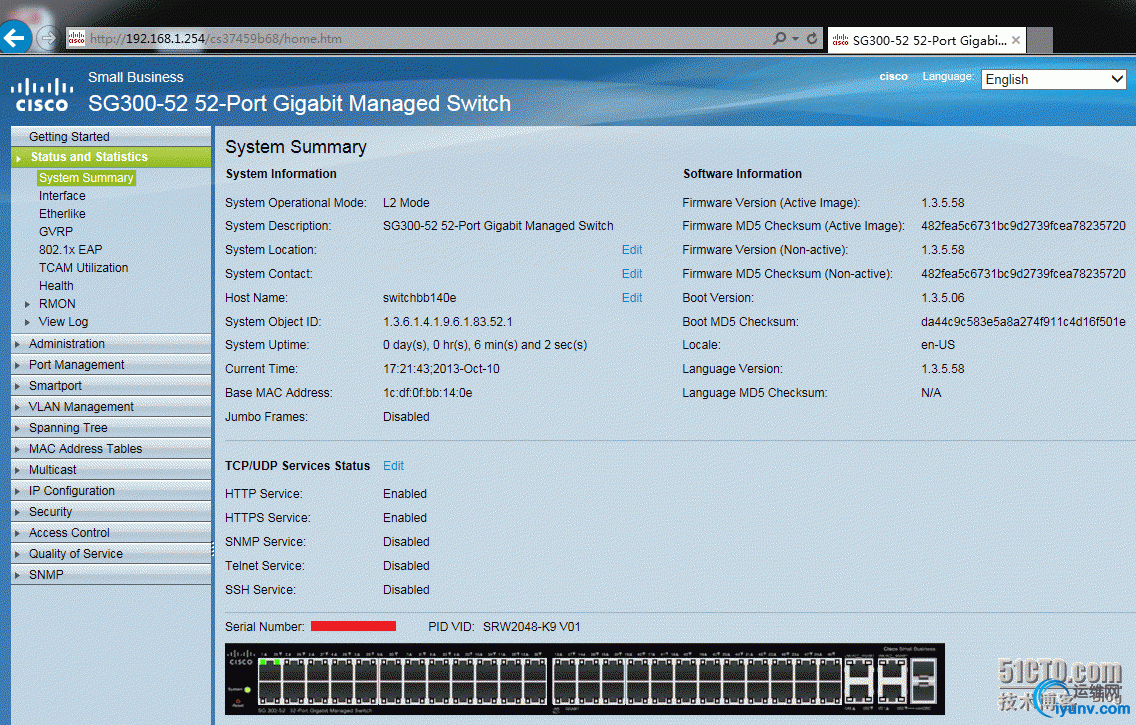

24、重启后再次登录设备。单击“Status and Statistics”中的“System Summary”,查看当前的“firmware version (Active Image)”已修改为1.3.5.58。


25、在“Upgrade/Backup Firmware/Language”中,“Transfer Method”选择“via TFTP”,“Save Action”选择“Upgrade”,“File Type”选择“Firmware Image”。在“TFTP Server”中输入“192.168.1.1”,“Source File Name”中输入“sx300_fw-1413.ros”。单击“Apply”按钮。


26、正在传输数据。

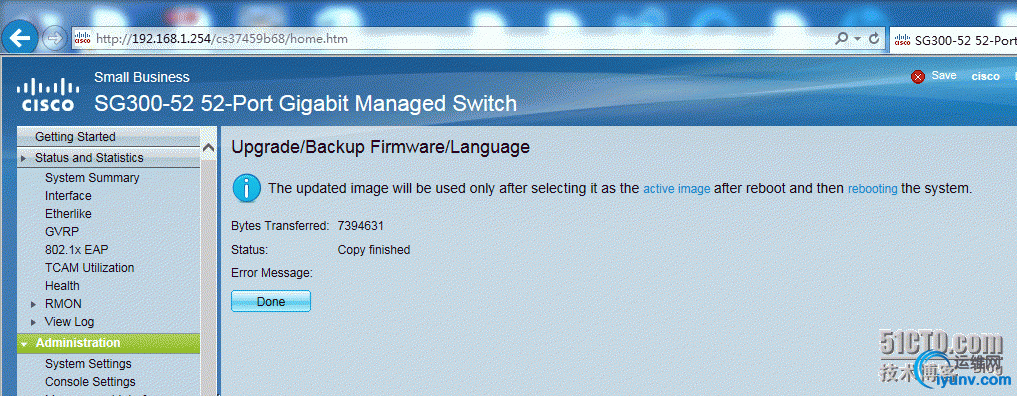

27、状态显示拷贝完成。单击“Done”按钮。

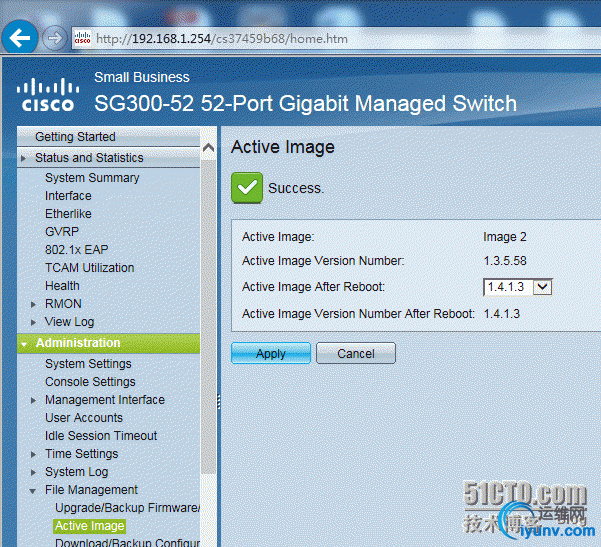

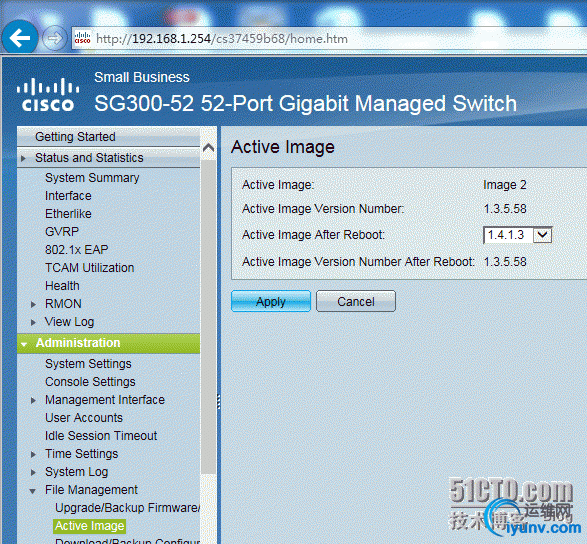

28、单击“Administration”-“File Management”-“Active Image”,在“Active Image After Reboot”中选择“1.4.1.3”。单击“Apply”按钮。


29、提示修改成功。

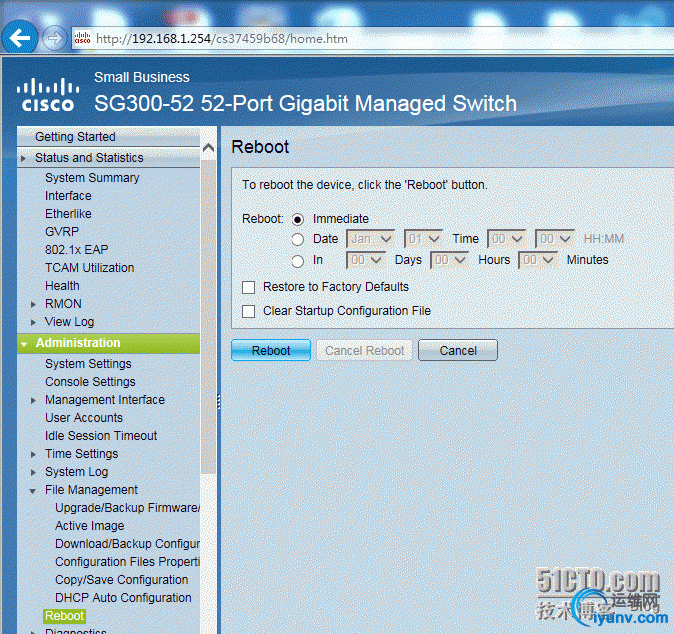

30、单击“Administration”-“Reboot”,“Reboot”中选择“Immediate”,单击“Reboot”按钮,重新启动交换机。

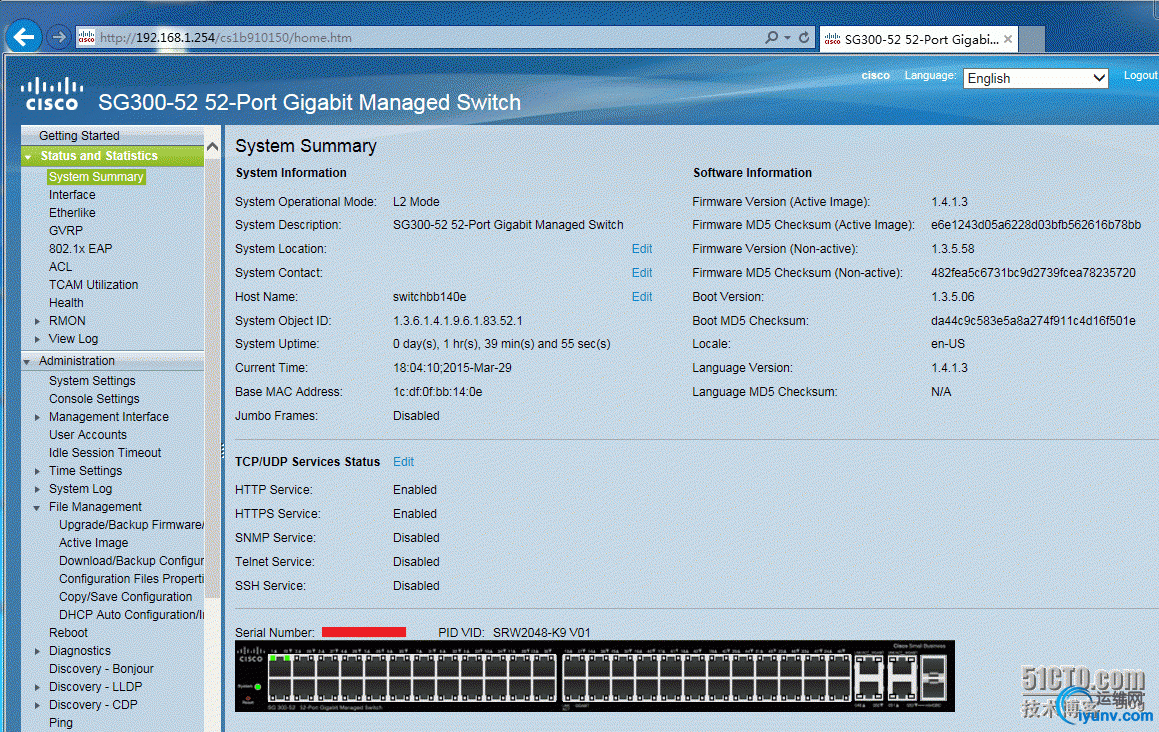

31、重启后再次登录设备。单击“Status and Statistics”中的“System Summary”,查看当前的“firmware version (Active Image)”已修改为1.4.1.3。
