通过iscsi配置在aix上挂载存储设备

78788909

     本文中我们利用starwind虚拟存储进行设置，以下为实验环境说明：Windows环境：win7，ip address:10.3.5.7，iscsi initiator name ：iqn.2008-08.com.starwindsoftware:joker-pc-aix
　　Aix环境：ip address 10.3.5.250 ，iscsi initiator name：iqn.localhost.hostid.7f000001
　　一、starwind配置说明

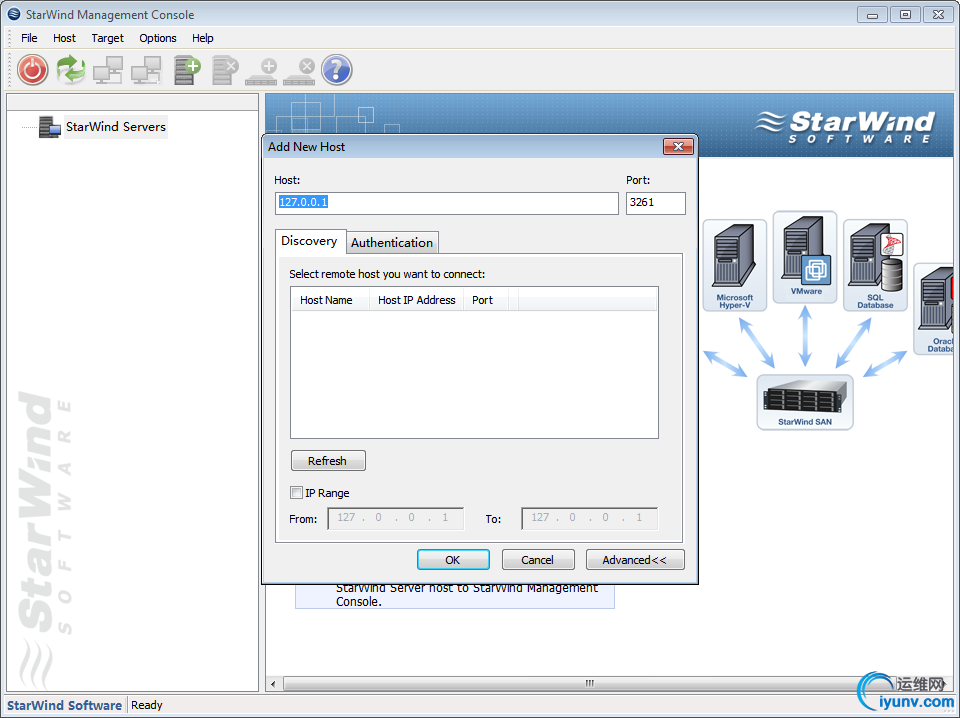

　　如图，打开starwind，右键选择“Add Host”，添加主机。

点击“OK”添加完成后，如下图，右键选择“Connect”。

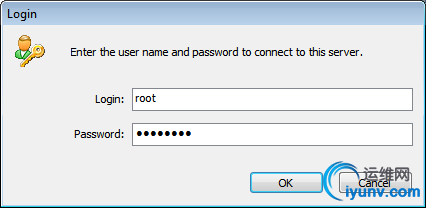

默认用户名root，默认密码为starwind。

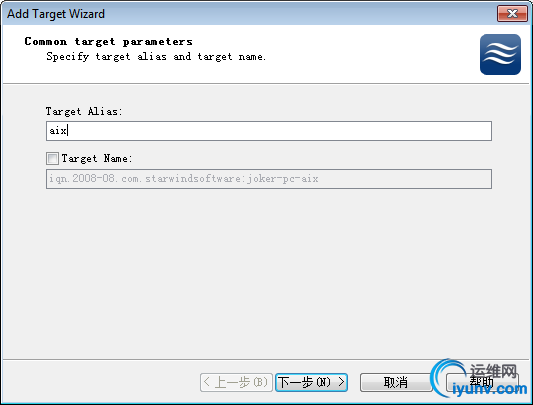

连接成功后，右键选择“Add Target”，添加共享磁盘。

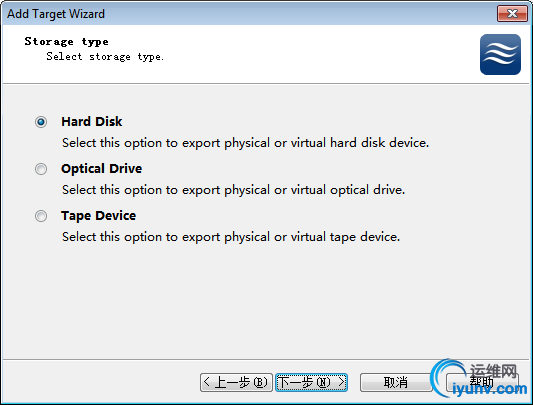

（注：第一项为硬盘，第二项为光驱，第三项为磁带设备。这里我们选择硬盘）

（注：第一项为物理硬盘，第二项为基本虚拟硬盘，第三项为高级虚拟硬盘，这里我们选择基本虚拟硬盘。）

（注：第一项为镜像文件，第二项为虚拟内存，这里我们选择镜像文件。）

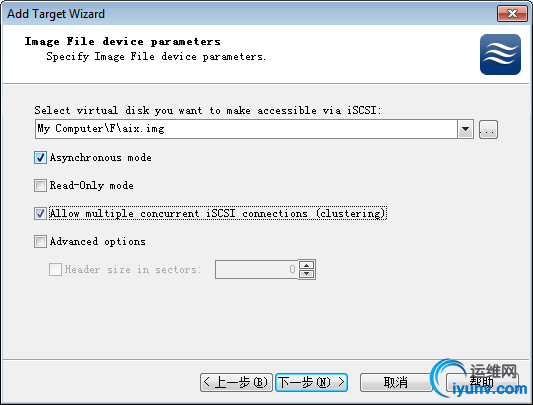

（注：第一项为挂载已有的镜像文件，第二项为创建新的镜像文件，第三项为创建基于快照的新镜像文件，这里我们选择第二项。）

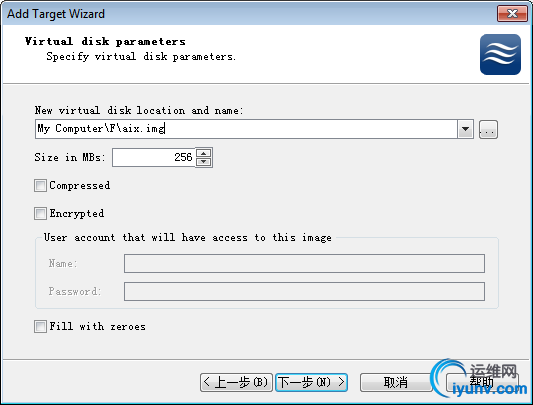

（注：这里选择路径后，文件名需手动输入。）

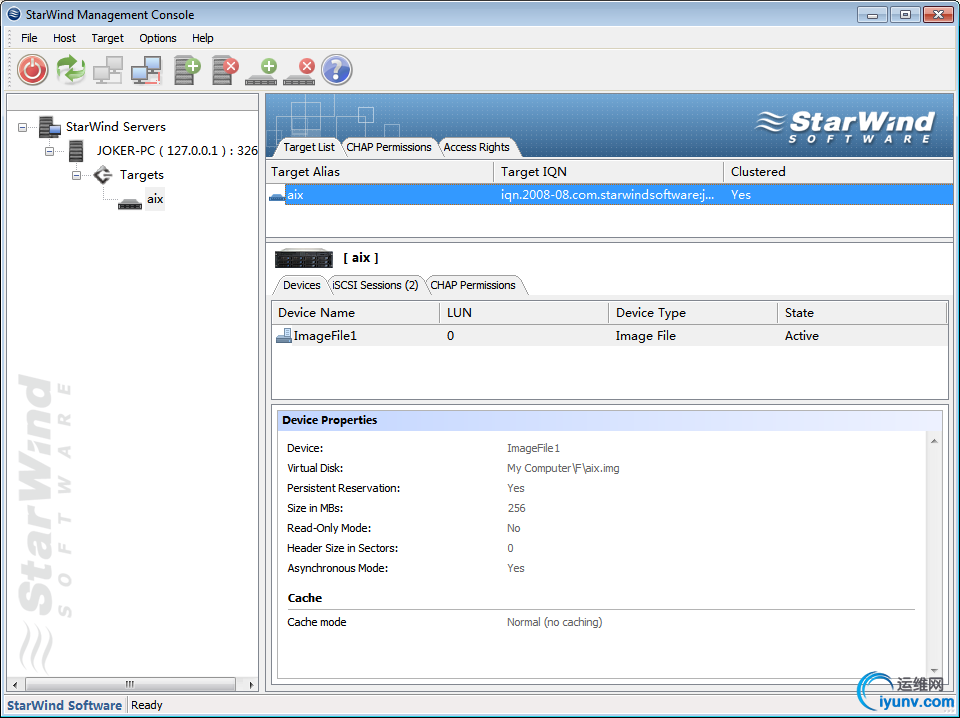

点击下一步，添加完成。

二、aix环境上iscsi的配置

1、使用命令查看系统是否安装iscsi：lslpp -L|grep -i iscsi，如下图：

也可以用lsdev |grep iscsi查看iscsi设备，出现下图所示则表示已安装。

（AIX 系统一般已自带了iscsi initiator，若未安装则自行安装。）

2、修改aix环境中的/etc/iscsi/targets文件

     vi /etc/iscsi/targets
     在文件最后一行添加target信息(windows环境)，如下图：
       10.3.5.7 3260 iqn.2008-08. com.starwindsoftware:joker-pc-aix

（注：信息格式为IP地址+端口号+iqn。若不会使用vi编辑，请自行百度。在vi编辑器中“#”为注释。）
3、执行cfgmgr –l iscsi0（见1中的设备号），重新扫描iscsi设备
执行lspv命令出现下图所示表示hdisk1已识别到，可以使用lsattr -El hdisk1查看设备详情。


hdisk1即新找到的iscsi disk。aix视hdisk1为裸盘(物理硬盘) ，下一步我们需要将硬盘变为物理卷（pv，physical volume）来使用该盘。
三、简单磁盘管理
1、  创建物理卷

chdev –l hdisk1 –a pv=yes (-l hdisk1为硬盘名称，-a pv=yes 作用是将硬盘变成一个物理卷，并分配唯一PVID。)

2、  创建一个vg（卷组，volum group）

mkvg –y iscsivg hdisk1 (iscsivg为新创建卷组名)

可以使用命令lsvg –p iscsivg查看卷组详情

3、  创建一个lv（逻辑卷，logical volume）

mklv –y iscsilv iscsivg 128（iscsilv为新创建卷名，并且该逻辑卷具有 128 个逻辑分区，每个逻辑分区默认大小为4MB。）

可用使用命令lslv iscsilv查看逻辑卷信息。

4、  为逻辑卷创建文件系统

crfs -v jfs2 -m /mnt/iscsi –d iscsilv

crfs命令中-v指定要创建的文件类型，这里为jfs2；-m指定mount挂载点，这里为/mnt/iscsi目录(可用# mkdir /mnt/iscsi 命令创建)；-d指定需挂载的逻辑卷，这里为iscsilv。新建的逻辑卷组iscsivg和逻辑卷iscsilv都可在/mnt目录下找到。

至此，aix系统可以成功访问存储设备。
