[经验分享] Lvs别样的自动部署监控shell脚本

[复制链接]
78788909
累计签到：1 天
连续签到：1 天
发表于 2016-1-21 09:09:22 | 显示全部楼层 |阅读模式

  • l 脚本功能：
  • l 实验环境图：
  • l 具体脚本：
  • l 结果验证：
  • l 参考资料：


         先申明，本文现在已经在我公司的测试环境和生产测试环境使用。正式环境请用keepalived+lvs.
安装ipvsadm不多说了，先说说脚本的功能，脚本分为redirect server 端和realserver 端，脚本分别为 lvs_redirector.sh 和realserver.sh脚本。另外加一个监控脚本lvs_monitor.sh(此脚本来源网友，做了一点修改，算是 取之于网络，共享给网络吧)。
脚本功能：执行 lvs_redirector.sh nat|dr|tun|stop,中的一个选项可以启动或关闭相应的lvs模式，并调用lvs_monitor.sh 监控realserver。当realserver故障，或者重新启动时，自动删除，添加相应的realserver.当realserver 全故障时，自动添加redirector server 本地127.0.0.1的web页面的故障提示。当realserver只要有一台恢复时，自动添加相应的realserver,并删除127.0.0.1。
实验环境图：Lvs具体原理可以看我的博客：Lvs通俗易懂的总结 。

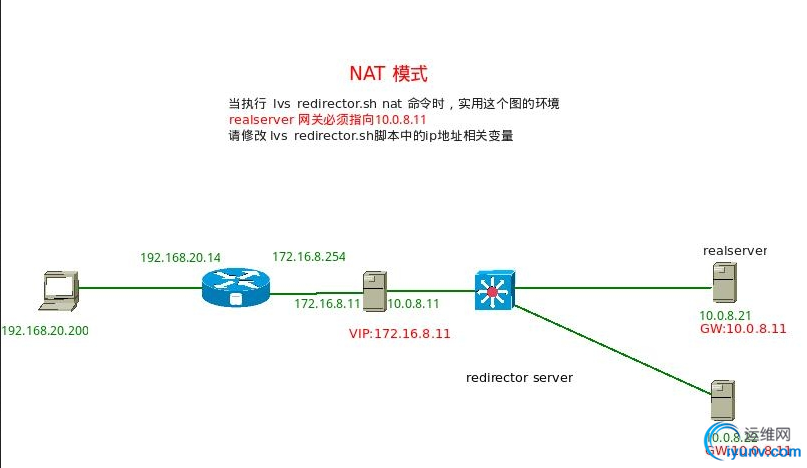

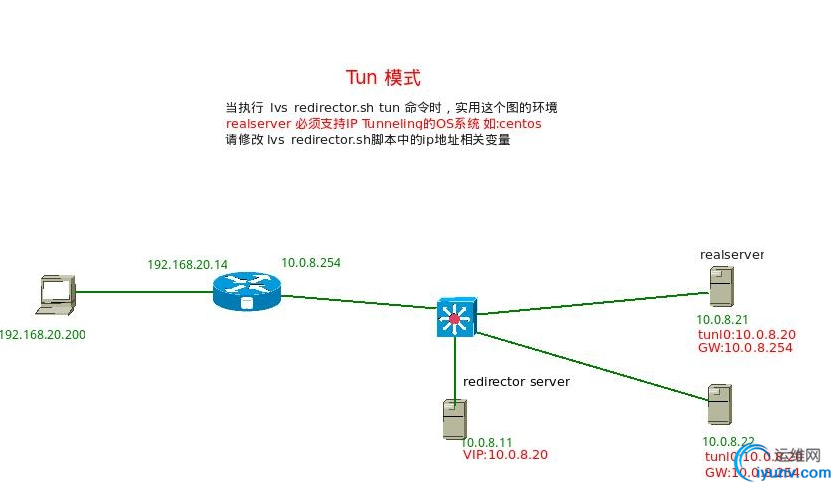

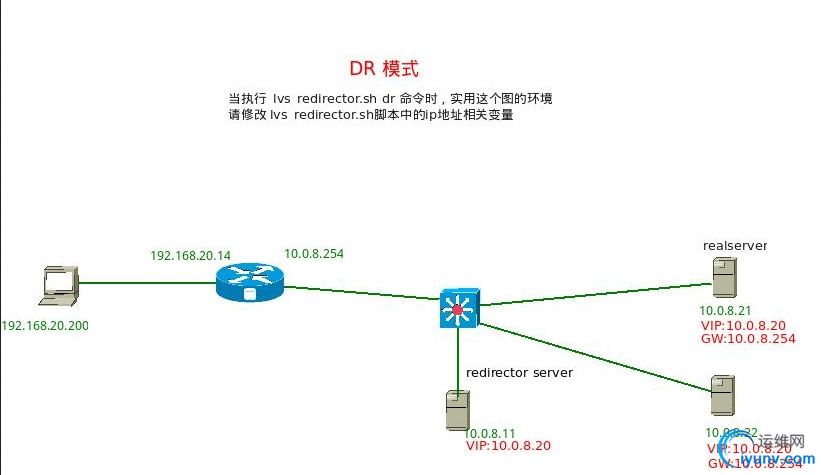

本文脚本的使用如下图的场景：

具体脚本：
lvs_redirector.sh 脚本如下：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
#!/bin/bash


#
# 20151223 v2.8 20160115


#
# description:this script is use start lvs (nat/dr/tun),and stop lvs.


#define the variable
  NAT_VIP="172.16.8.11"
  DR_VIP="10.0.8.20"
  TUN_VIP="10.0.8.20"
  DIP="10.0.8.11"
  RIP1="10.0.8.21"
  RIP2="10.0.8.22"
  RNET="10.0.8.0/24"
  DPORT=80
  RPORT1=80
  RPORT2=80
  GATEWAY01=172.16.8.254         #做nat模式时，redirector 服务器的外网卡的路由器网关地址。
  GATEWAY02=10.0.8.254           #路由器网关地址，做dr 和 tun 模式时用到。
                                 #两个GATEWAY，请根据具体网络环境做取舍。
  logfile=/tmp/myself_log/lvs.log

#create log dir
mkdir -p /tmp/myself_log            # 在这个目录可以看到启动lvs日志。
#general funiction
lvs_monitor(){
     if [ $1 = stop  ];then
        PS=`ps -ef |grep lvs_monitor.sh |awk '{printf $2" "}'`
        for X in `echo $PS`
             do
                kill -9 $X
             done
     else
        sh  ./lvs_monitor.sh &
     fi
}

# LVS/NAT mode
# start
function nat_start {
     nat_stop
     VIP=$NAT_VIP
     echo 1 >/proc/sys/net/ipv4/ip_forward
# start  NAT mode
     ifconfig eth1 $VIP netmask 255.255.255.0 up
     route del -net 0.0.0.0
     route add  -net 0.0.0.0 netmask 0.0.0.0 gw $GATEWAY01
     #ifconfig eth0:0 $VIP broadcast $VIP netmask 255.255.255.0 up
     ipvsadm -C
     ipvsadm -A -t $VIP:$DPORT -s wlc
     ipvsadm -a -t $VIP:$DPORT -r $RIP1:$RPORT1 -m -w 1
     ipvsadm -a -t $VIP:$DPORT -r $RIP2:$RPORT2 -m -w 2
     ipvsadm -ln
     ipvsadm -lnc
}
# stop
function nat_stop {
     VIP=$NAT_VIP
     echo 0 >/proc/sys/net/ipv4/ip_forward
# stop  NAT mode
     ifconfig eth1 down
     route del -net 0.0.0.0
     route add  -net 0.0.0.0 netmask 0.0.0.0 gw $GATEWAY02 > /dev/null 2>&1
     ipvsadm -C
}


# LVS/dricert routing  mode
# start
function dr_start {
     dr_stop
     VIP=$DR_VIP
     echo 1 >/proc/sys/net/ipv4/ip_forward
     ifconfig eth0:0 $VIP broadcast $VIP netmask 255.255.255.255 up
     route add  -host $VIP dev eth0:0
# start  DR  mode
     ipvsadm -C
     ipvsadm -A -t $VIP:$DPORT -s wlc
     ipvsadm -a -t $VIP:$DPORT -r $RIP1 -g -w 1
     ipvsadm -a -t $VIP:$DPORT -r $RIP2 -g -w 2
     ipvsadm -ln
     ipvsadm -lnc

}
# stop
function dr_stop {
     VIP=$DR_VIP
     echo 0 >/proc/sys/net/ipv4/ip_forward
     ifconfig eth0:0 $VIP broadcast $VIP netmask 255.255.255.255 down
     route del -host $VIP dev eth0:0 > /dev/null 2>&1
# stop  DR  mode
     ipvsadm -C

}



# LVS/tunneling  mode
# start
function tun_start {
     tun_stop
     VIP=$TUN_VIP
# set interface
     #echo 1 >/proc/sys/net/ipv4/ip_forward
     ifconfig tunl0 $VIP broadcast $VIP netmask 255.255.255.255 up
     route add -host $VIP dev tunl0
# start  tun  mode
     ipvsadm -C
     ipvsadm -A -t $VIP:$DPORT -s wlc
     ipvsadm -a -t $VIP:$DPORT -r $RIP1 -i -w 1
     ipvsadm -a -t $VIP:$DPORT -r $RIP2 -i -w 2
     ipvsadm -ln
     ipvsadm -lnc

}
# stop
function tun_stop {
     VIP=$TUN_VIP
# set interface
     #echo 1 >/proc/sys/net/ipv4/ip_forward
     ifconfig tunl0 $VIP broadcast $VIP netmask 255.255.255.255 down
     ip addr flush tunl0
     route del  -host $VIP dev tunl0 >/dev/null 2>&1
# stop  tun  mode
     ipvsadm -C
}


service iptables stop
case "$1" in
        nat)
        echo -e  "\n  `date +%F" "%H:%M:%S` nat模式启动...." > $logfile
        tun_stop
        dr_stop
        nat_start
        lvs_monitor $1
        ;;
        dr)
        echo -e  "\n  `date +%F" "%H:%M:%S` dr模式启动...." > $logfile
        tun_stop
        nat_stop
        dr_start
        lvs_monitor $1
        ;;
        tun)
        echo -e  " \n  `date +%F" "%H:%M:%S ` tun模式启动...." > $logfile
        dr_stop
        nat_stop
        tun_start
        lvs_monitor $1
        ;;
        stop)
        echo -e "\n `date +%F" "%H:%M:%S` 关闭lvs...." > $logfile
        dr_stop
        nat_stop
        tun_stop
        lvs_monitor $1
        ;;
        *)
        echo $"Usage: $0 {nat|dr|tun|stop}"
        ;;
esac



lvs_realserver.sh 脚本如下：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
#!/bin/bash
# 20151223 v2.8 20160115


#
# description:this script is use start lvs (nat/dr/tun).

#define the variable
  #NAT_VIP="10.0.8.20"
  DR_VIP="10.0.8.20"
  TUN_VIP="10.0.8.20"
  DIP="10.0.8.11"
  RIP1="10.0.8.21"
  RIP2="10.0.8.22"
  RNET="10.0.8.0/24"
  DPORT=80
  RPORT1=80
  RPORT2=80
  GATEWAY="10.0.8.254"
#


# LVS/NAT mode
# start
function nat_start {
    nat_stop
# set realserver gateway
    route del -net 0.0.0.0
    route add -net 0.0.0.0 netmask 0.0.0.0 gw $DIP

}
# stop
function nat_stop {
# set realserver gateway
    route del -net 0.0.0.0
    route add -net 0.0.0.0 netmask 0.0.0.0 gw $GATEWAY

}


# LVS/dricert routing  mode
# start
function dr_start {
    dr_stop
    VIP=$DR_VIP
#  set interface
    ifconfig lo:0 $VIP broadcast $VIP netmask 255.255.255.255 up
    route add -host $VIP dev lo:0
# set realserver
    echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore
    echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce
    echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
    echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce

}
# stop
function dr_stop {
    VIP=$DR_VIP
#  set interface
    ifconfig lo:0 down
    route del -host $VIP dev lo:0 >/dev/null 2>&1
# set realserver
    echo 0 > /proc/sys/net/ipv4/conf/lo/arp_ignore
    echo 0 > /proc/sys/net/ipv4/conf/lo/arp_announce
    echo 0 > /proc/sys/net/ipv4/conf/all/arp_ignore
    echo 0 > /proc/sys/net/ipv4/conf/all/arp_announce

}


# LVS/tunneling  mode
# start
function tun_start {
     tun_stop
     VIP=$TUN_VIP
# set interface
     ifconfig tunl0 $VIP broadcast $VIP netmask 255.255.255.255 up
     route add -host $VIP dev tunl0
# set realserver
    echo 1 > /proc/sys/net/ipv4/conf/tunl0/arp_ignore
    echo 2 > /proc/sys/net/ipv4/conf/tunl0/arp_announce
    echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
    echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce
    echo 0 > /proc/sys/net/ipv4/conf/tunl0/rp_filter
    echo 0 > /proc/sys/net/ipv4/conf/all/rp_filter
}
# stop
function tun_stop {
     VIP=$TUN_VIP
# set interface
ip addr flush tunl0
     ifconfig tunl0 down
     route del -host $VIP dev tunl0  >/dev/null 2>&1
# set realserver
    echo 0 > /proc/sys/net/ipv4/conf/tunl0/arp_ignore
    echo 0 > /proc/sys/net/ipv4/conf/tunl0/arp_announce
    echo 0 > /proc/sys/net/ipv4/conf/all/arp_ignore
    echo 0 > /proc/sys/net/ipv4/conf/all/arp_announce
    echo 0 > /proc/sys/net/ipv4/conf/tunl0/rp_filter
    echo 0 > /proc/sys/net/ipv4/conf/all/rp_filter
}

service iptables stop
case "$1" in
        nat)
        tun_stop
        dr_stop
        nat_start
        ;;
        dr)
        tun_stop
        nat_stop
        dr_start
        ;;
        tun)
        nat_stop
        dr_stop
        tun_start
        ;;
        stop)
        nat_stop
        dr_stop
        tun_stop
        ;;
        *)
        echo $"Usage: $0 {nat|dr|tun|stop}"
        ;;
esac





lvs_monitor.sh 脚本如下：(注意要放在lvs_redirector.sh在同一个目录下)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
#!/bin/bash
# 感谢 网友 super_color

rs=("10.0.8.21" "10.0.8.22")
vip="10.0.8.20"
port=80
logfile="/tmp/myself_log/lvs_monitor.log"
function check_alldown {
   #有一个rs主机能访问，就说明不是全部掉了
   #检查到一个rs主机存活就退出检查
   #如果全部rs不能访问，说明主机全掉了
   for www in `echo ${rs}`
   do
      curl --connect-timeout 1 http://$www &> /dev/null
      if [ $? -eq 0 ]
      then
          echo 0
          exit 0
      fi
   done
   echo 100
}
function lvs_add {
   ipvsadm -a -t $vip:$port -r $1
   echo "add rs host:$1 to lvs"
}
function lvs_rm {
   ipvsadm -d -t $vip:$port -r $1
   echo "remove rs host:$1 to lvs"
}
function lvs_local {
   #如果全部rs主机掉线，并且lvs中没有127.0.0.1就添加它
   #如果可以访问一个rs主机，并且lvs中有127.0.0.1就删除它
   all_down=`check_alldown`
   rip=$(ipvsadm -L -n | gawk '/127.0.0.1/')
   if [ $all_down -eq 100 ]
   then
       if [ "$rip" = "" ]
       then
           echo "`date +%F:%H-%M-%S` all rs host is down!" >> $logfile
           lvs_add "127.0.0.1"
       fi
   else
       if [ $all_down -eq 0 ] && [ ! "$rip" = "" ]
       then
           echo "`date +%F:%H-%M-%S` one rs host is up,remove local rs host!" >> $logfile
           lvs_rm "127.0.0.1"
       fi
   fi
}
function lvs_rs {
   #如果可以访问一个rs主机，并且lvs中没有它就添加它
   #如果不能访问一个rs主机，并且lvs中有它就删除它
   lvs_local
   for www in `echo ${rs}`
   do
      rip=$(ipvsadm -L -n | gawk "/$www/")
      curl --connect-timeout 1 http://$www &> /dev/null
      if [ $? -eq 0 ]
      then
          if [ "$rip" = "" ]
          then
              echo "`date +%F:%H-%M-%S` rs host:$www is up!" >> $logfile
              lvs_add "$www"
          fi
      else
          if [ ! "$rip" = "" ]
          then
              echo "`date +%F:%H-%M-%S` rs host:$www is down!" >> $logfile
              lvs_rm "$www"
          fi
      fi
   done
}
function lvs_monitor {
   while true
   do
#     echo "check lvs rs health!"
     lvs_rs
     sleep 1
   done
}
lvs_monitor

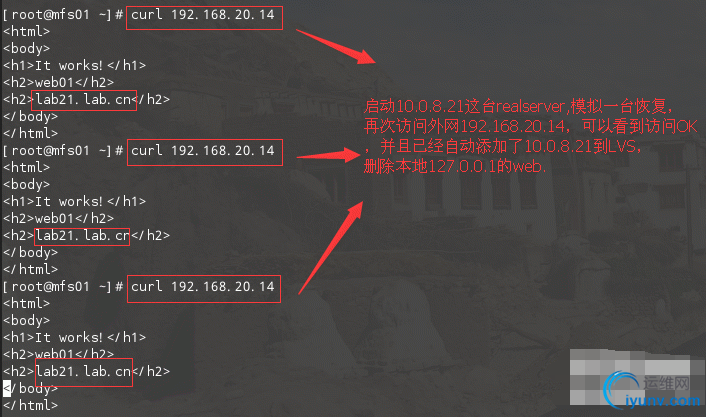

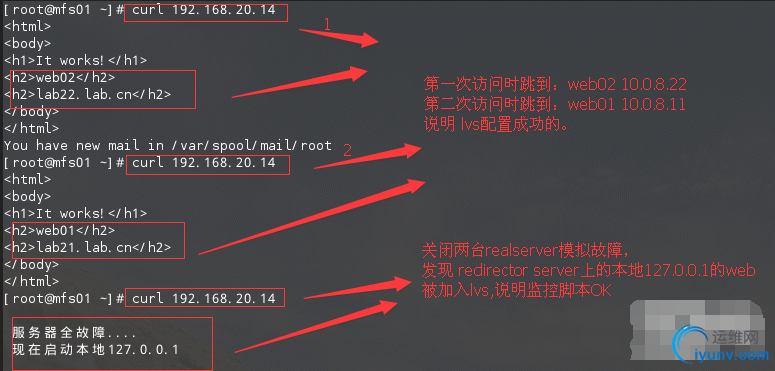

结果验证:在验证结果之前，要保证你的路由器的端口映射是正确，且生效的，上面图中：
当外网客户端192.168.20.200访问时，nat模式路由器192.168.20.14映射到172.16.8.11这个IP，
dr和 tun模式映射到 10.0.8.20这个IP。
验证方法：先测试直接内网访问两台realserver web是不是正常，以及redirector server 的本地127.0.0.1 web 是不是正常，再测试访问192.168.20.14，当其中一台故障时是不是还可以访问，到全故障时，有没有切的本地127.0.0.1(故障提示页)的web，当其中只要有一台恢复时，会不会启动添加启用，并删除127.0.0.1的web.

lvs别样自动部署监控脚本by巧妙绝情.zip (3.3 KB, 下载次数: 0)

监控

相关帖子


运维网声明 1、欢迎大家加入本站运维交流群:群②:261659950 群⑤:202807635 群⑦870801961 群⑧679858003
2、本站所有主题由该帖子作者发表，该帖子作者与运维网享有帖子相关版权
3、所有作品的著作权均归原作者享有，请您和我们一样尊重他人的著作权等合法权益。如果您对作品感到满意，请购买正版
4、禁止制作、复制、发布和传播具有反动、淫秽、色情、暴力、凶杀等内容的信息，一经发现立即删除。若您因此触犯法律，一切后果自负，我们对此不承担任何责任
5、所有资源均系网友上传或者通过网络收集，我们仅提供一个展示、介绍、观摩学习的平台，我们不对其内容的准确性、可靠性、正当性、安全性、合法性等负责，亦不承担任何法律责任
6、所有作品仅供您个人学习、研究或欣赏，不得用于商业或者其他用途，否则，一切后果均由您自己承担，我们对此不承担任何法律责任
7、如涉及侵犯版权等问题，请您及时通知我们，我们将立即采取措施予以解决
8、联系人Email：admin@iyunv.com 网址：www.yunweiku.com

所有资源均系网友上传或者通过网络收集,我们仅提供一个展示、介绍、观摩学习的平台,我们不对其承担任何法律责任,如涉及侵犯版权等问题,请您及时通知我们,我们将立即处理,联系人Email:kefu@iyunv.com,QQ:1061981298 本贴地址：https://www.yunweiku.com/thread-167314-1-1.html 上篇帖子： 搭建Keepalived+LVS实现简单高可用 下篇帖子： LVS负载均衡架设，NAT模式 监控
回复

使用道具 举报

返回列表
高级模式
B Color Image Link Quote Code Smilies
您需要登录后才可以回帖 登录 | 立即注册

本版积分规则

扫码加入运维网微信交流群X

扫码加入运维网微信交流群

扫描二维码加入运维网微信交流群，最新一手资源尽在官方微信交流群！快快加入我们吧...

扫描微信二维码查看详情

客服 E-mail:iyunvcom@gmail.com

本站由青云提供云计算服务

运维网--中国最专业的运维工程师交流社区

豫ICP备20007574号-1 Copyright © 2012-2025

关于我们

发展历程

联系我们

关注我们

广告服务

广告案例

隐私条款

免责声明

用户登录

用户注册

版主守则

申请版主

手机版

金币获取

帮助中心

每日签到

Good Good

Study

Day Day

UP


客服E-mail:kefu@iyunv.com 客服QQ：1061981298


QQ群⑦：运维网交流群⑦ QQ群⑧：运维网交流群⑧ k8s群：运维网kubernetes交流群


提醒：禁止发布任何违反国家法律、法规的言论与图片等内容；本站内容均来自个人观点与网络等信息，非本站认同之观点.


本站大部分资源是网友从网上搜集分享而来，其版权均归原作者及其网站所有，我们尊重他人的合法权益，如有内容侵犯您的合法权益，请及时与我们联系进行核实删除！



合作伙伴: 青云cloud

快速回复 返回顶部 返回列表
