Linux LVM的创建及扩展

2341rtw

LVM是 Logical Volume Manager（逻辑卷管理）的简写，它是Linux环境下对磁盘分区进行管理的一种机制，是用lvm用户在无需停机的情况下可以方便地调整各个分区大小。
LVM使用分层结构，如下图所示

基本术语

物理卷（Physical Volume，PV）

指磁盘分区或从逻辑上与磁盘分区具有同样功能的设备（如RAID），是LVM的基本存储逻辑块，但和基本的物理存储介质（如分区、磁盘等）比较，却包含有与LVM相关的管理参数。

*卷组（Volume Group，VG）

类似于非LVM系统中的物理磁盘，其由一个或多个物理卷PV组成。可以在卷组上创建一个或多个LV（逻辑卷）。

*逻辑卷（Logical Volume，LV）

类似于非LVM系统中的磁盘分区，逻辑卷建立在卷组VG之上。在逻辑卷LV之上可以建立文件系统（比如/home或者/usr等）。

                               （注释：基本术语此段摘抄于百度百科）

简单来说就是：

PV:是物理的磁盘分区

VG:LVM中的物理的磁盘分区，也就是PV，必须加入VG，可以将VG理解为一个仓库或者是几个大的硬盘。

LV：也就是从VG中划分的逻辑分区

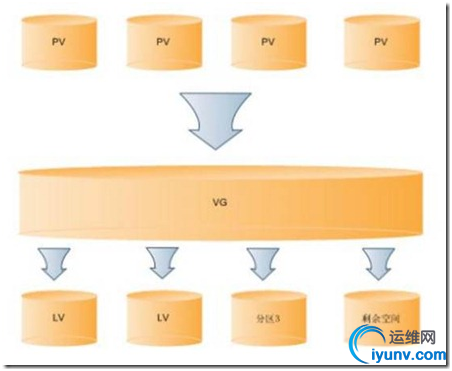

如下图所示PV、VG、LV三者关系：

本文将介绍怎么在linux中创建和管理LVM卷。

[iyunv@localhost ~]#fdisk -l

Disk /dev/sda: 21.5 GB, 21474836480 bytes
255 heads, 63 sectors/track, 2610 cylinders
Units = cylinders of 16065 * 512 = 8225280bytes
Sector size (logical/physical): 512 bytes /512 bytes
I/O size (minimum/optimal): 512 bytes / 512bytes
Disk identifier: 0x000eeb02

  Device Boot      Start         End      Blocks  Id  System
/dev/sda1  *           1          64      512000  83  Linux
Partition 1 does not end on cylinderboundary.
/dev/sda2              64        1339   10240000   83  Linux
/dev/sda3            1339        1594    2048000   82  Linux swap / Solaris

首先添三块硬盘，每块大小为2G，
添加完成后，我们来查看一下：
[iyunv@localhost ~]#fdisk -l

Disk /dev/sda: 21.5 GB, 21474836480 bytes
255 heads, 63 sectors/track, 2610 cylinders
Units = cylinders of 16065 * 512 = 8225280bytes
Sector size (logical/physical): 512 bytes /512 bytes
I/O size (minimum/optimal): 512 bytes / 512bytes
Disk identifier: 0x000eeb02

  Device Boot      Start         End      Blocks  Id  System
/dev/sda1  *           1          64      512000  83  Linux
Partition 1 does not end on cylinderboundary.
/dev/sda2              64        1339   10240000   83  Linux
/dev/sda3            1339        1594    2048000   82  Linux swap / Solaris

Disk /dev/sdd: 2147MB, 2147483648 bytes
255 heads, 63 sectors/track, 261 cylinders
Units = cylinders of 16065 * 512 = 8225280bytes
Sector size (logical/physical): 512 bytes /512 bytes
I/O size (minimum/optimal): 512 bytes / 512bytes
Disk identifier: 0x00000000


Disk /dev/sdc: 2147MB, 2147483648 bytes
255 heads, 63 sectors/track, 261 cylinders
Units = cylinders of 16065 * 512 = 8225280bytes
Sector size (logical/physical): 512 bytes /512 bytes
I/O size (minimum/optimal): 512 bytes / 512bytes
Disk identifier: 0x00000000


Disk /dev/sdb: 2147MB, 2147483648 bytes
255 heads, 63 sectors/track, 261 cylinders
Units = cylinders of 16065 * 512 = 8225280bytes
Sector size (logical/physical): 512 bytes /512 bytes
I/O size (minimum/optimal): 512 bytes / 512bytes
Disk identifier: 0x00000000
从上边的显示结果可以看出，我们已经添加成功了。

创建物理卷PV

[iyunv@localhost~]# pvcreate /dev/sdb
  Physical volume "/dev/sdb"successfully created
[iyunv@localhost~]# pvcreate /dev/sdc
  Physical volume "/dev/sdc"successfully created
[iyunv@localhost~]# pvcreate /dev/sdd
  Physical volume "/dev/sdd"successfully created

使用pvdisplay命令检查物理卷的创建情况
[iyunv@localhost~]# pvdisplay
  "/dev/sdb" is a new physical volumeof "2.00 GiB"
  --- NEW Physical volume ---
  PV Name               /dev/sdb
  VG Name
  PV Size               2.00 GiB
  Allocatable           NO
  PE Size               0
  Total PE              0
  Free PE               0
  Allocated PE          0
  PV UUID              MAvlCx-FFkq-KnGw-THgz-YZ27-wB31-LD2frW

  "/dev/sdc" is a new physical volumeof "2.00 GiB"
  --- NEW Physical volume ---
  PV Name               /dev/sdc
  VG Name
  PV Size               2.00 GiB
  Allocatable           NO
  PE Size               0
  Total PE              0
  Free PE               0
  Allocated PE          0
  PV UUID              MX1ioY-HSYM-LAmC-fZea-Zccc-qEXG-nkQMUf

  "/dev/sdd" is a new physical volumeof "2.00 GiB"
  --- NEW Physical volume ---
  PV Name               /dev/sdd
  VG Name
  PV Size               2.00 GiB
  Allocatable           NO
  PE Size               0
  Total PE              0
  Free PE               0
  Allocated PE          0
  PV UUID              TQ7aAp-WwIz-sD51-3UoY-lkqM-8v1L-nWYScF

创建卷组VG

接下来我们开始创建卷组VG，名为'volume-group1'，使用/dev/sdb, /dev/sdc 和 /dev/sdd3创建。

[iyunv@localhost~]# vgcreate Volume-group1 /dev/sdb /dev/sdc /dev/sdd
  Volume group "Volume-group1"successfully created

使用命令vgdisplay验证卷组

[iyunv@localhost~]# vgdisplay
  --- Volume group ---
  VGName               Volume-group1
  System ID
  Format               lvm2
  Metadata Areas        3
  Metadata Sequence No  1
  VG Access             read/write
  VG Status             resizable
  MAX LV                0
  Cur LV                0
  Open LV               0
  Max PV                0
  Cur PV                3
  Act PV                3
  VG Size               5.99 GiB
  PE Size               4.00 MiB
  Total PE              1533
  Alloc PE / Size       0 / 0
  Free PE / Size       1533 / 5.99 GiB
  VG UUID               9sCwZQ-uFpc-EcSA-c1Jw-BZ75-RRtg-EWaDam

从输出中，我们可以看见卷组的使用量/总量。物理卷给卷组提供空间。只要在这个卷组中还有可用空间，我们就可以随意创建逻辑卷。

创建逻辑卷LV
创建一个名为' lv1'、大小为100MB的逻辑卷

[iyunv@localhost ~]# lvcreate -L 500M -n lv1 volume-group1
  Logicalvolume "lv1" created
[iyunv@localhost ~]# lvdisplay
  ---Logical volume ---
  LVPath                /dev/Volume-group1/lv1
  LVName                lv1
  VGName                Volume-group1
  LVUUID               2VZ8nz-oSkQ-dBYS-6Okj-OxsR-ctZo-6Yvr8n
  LV WriteAccess        read/write
  LVCreation host, time localhost.localdomain, 2016-01-21 21:59:10 +0800
  LV Status              available
  #open                 0
  LVSize                500.00 MiB
  CurrentLE             125
Segments               1
Allocation             inherit
  Readahead sectors     auto
  -currently set to     256
  Blockdevice           253:0
现在逻辑卷已经准备好了，我们可以格式化和挂载逻辑卷，就像其它ext2/3/4分区一样.
[iyunv@localhost ~]# mkfs.ext4 /dev/Volume-group1/lv1
mke2fs 1.41.12 (17-May-2010)
文件系统标签=
操作系统:Linux
块大小=1024 (log=0)
分块大小=1024 (log=0)
Stride=0 blocks, Stripe width=0 blocks
128016 inodes, 512000 blocks
25600 blocks (5.00%) reserved for the super user
第一个数据块=1
Maximum filesystem blocks=67633152
63 block groups
8192 blocks per group, 8192 fragments per group
2032 inodes per group
Superblock backups stored on blocks:
        8193,24577, 40961, 57345, 73729, 204801, 221185, 401409

正在写入inode表: 完成
Creating journal (8192 blocks): 完成
Writing superblocks and filesystem accountinginformation: 完成

This filesystem will be automatically checkedevery 29 mounts or
180 days, whichever comes first.  Use tune2fs -c or -i to override.
[iyunv@localhost ~]# mkdir /lvm-mount
[iyunv@localhost ~]# mount /dev/Volume-group1/lv1 /lvm-mount/
一旦逻辑卷挂载，我们就可以到挂载点 /lvm-mount/ 上读写了。
[iyunv@localhost ~]# cd /lvm-mount/
[iyunv@localhost lvm-mount]# ll
总用量 12
drwx------. 2 root root 12288 1月  21 22:05lost+found
[iyunv@localhost lvm-mount]# touch cheshi.txt
[iyunv@localhost lvm-mount]# mkdir ceshi
[iyunv@localhost lvm-mount]# ll
总用量 15
drwxr-xr-x. 2 root root  1024 1月  21 22:08 ceshi
-rw-r--r--. 1 root root     0 1月  21 22:08 cheshi.txt
drwx------. 2 root root 12288 1月  21 22:05lost+found

扩展一个lvm卷

调整逻辑卷大小的功能是LVM最有用的功能。这个部分会讨论我们怎么样扩展一个存在的逻辑卷。下面，我们将会扩展先前创建的逻辑卷‘lv1’扩大到800MB。
[iyunv@localhost ~]# lvextend -L +300M /dev/Volume-group1/lv1
  Extending logical volume lv1 to 800.00 MiB
  Logical volume lv1 successfully resized
[iyunv@localhost ~]# lvdisplay
  --- Logical volume ---
  LV Path                /dev/Volume-group1/lv1
  LV Name                lv1
  VG Name                Volume-group1
  LV UUID               2VZ8nz-oSkQ-dBYS-6Okj-OxsR-ctZo-6Yvr8n
  LV Write Access        read/write
  LV Creation host, time localhost.localdomain,2016-01-21 21:59:10 +0800
  LV Status              available
  # open                 1
  LV Size                800.00 MiB
  Current LE             200
  Segments               1
  Allocation             inherit
  Read ahead sectors     auto
  - currently set to     256
  Block device           253:0
