Linux中部署LVS负载均衡群集

2341rtw

1.          实验需求：

1)     2台服务器部署HTTPD服务

2) 1台做负载调度器

3) 搭建负载均衡，测试其效果。

2.          实验环境：

Linux服务器系统版本：CentOS-6.5 -S02 IP：192.168.10.15  ( httpd )

Linux服务器系统版本：CentOS-6.5 -S03 IP : 192.168.10.18  ( httpd )

Linux服务器系统版本:  RedHat6.5     IP1 :192.168.10.10  (负载调度器)

                                     IP2:192.168.20.10

3.      实验步骤：

基本安装操作：

1.LVS-NAT模式：

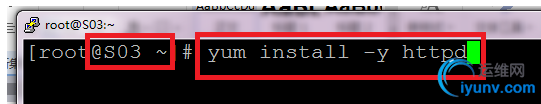

1.首先在2台同样的配置的服务器上搭建web服务。

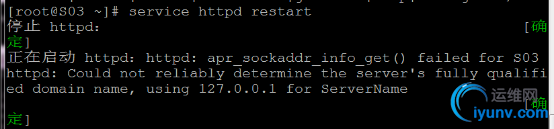

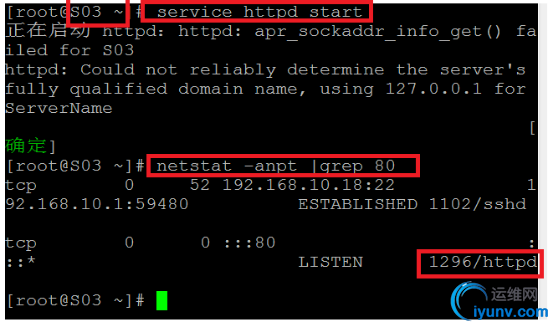

S03配置：

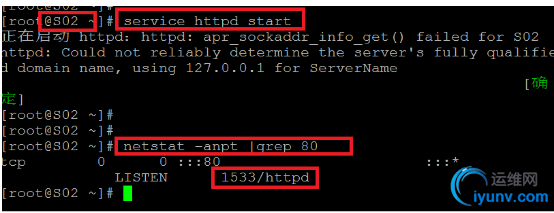

S02配置：







注意：2台服务器的网关设置为调度器内网的IP



2.负载调度器

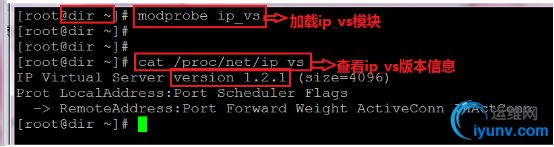

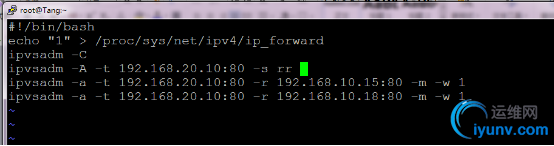

使用ipvsadm管理工具

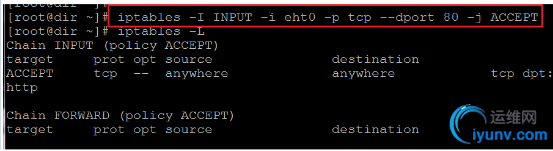

这时防火墙没有关闭，要让内网上外网。要做一条规则

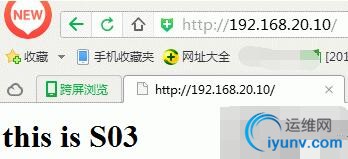

在IE浏览器中输入 //192.168.20.10，会实现负载均衡的效果，要不断的刷新。




出现不同的页面

2.LVS-DR模式：（直接路由模式）

   调度器与各服务器在同个网段内

192.168.10.100是调度器和各真实服务器要共同虚拟出的一个地址

调度器配置：

执行 sh dr.sh

2台服务器配置：

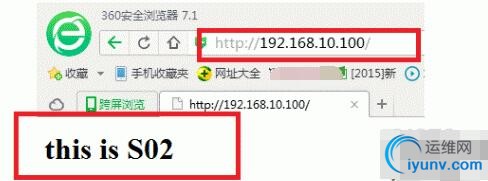

开始测试负载均衡：

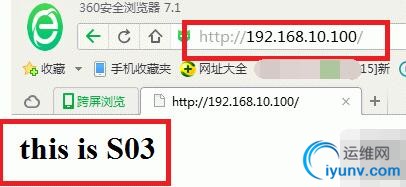

刷新一下：



这里 还有隧道模式，因为工作中很少会用到，我这里没有做实验。

-A：表示添加虚拟服务器
-t : 用来指定VIP地址及TCP端口
-s : 用来指定负载调度算法--------轮询（rr）、加权轮询（wrr）、最少连接（lc）、加权最少连接（wlc）.
-r: 用来指定RIP地址及TCP端口。
-m : 表示使用NAT 群集模式
-g : 表示使用DR 模式
-i : 表示TUN 模式
-w : 用来设置权重（权重为0表示暂停节点）
-d : 表示从服务器池中删除某个节点
-D：删除整个虚拟服务器。
