Cacti Weathermap 高级用法 （二）

opijoiu

成都长宽Weathermap实际运用的效果图示例：

这是一个CNC出口的质量监控图。

• 途中cnc节点（红色）是一个展示图例，TEL节点根据存活状态显示为绿色
• TEL节点上面P：47.2ms 是一个，这是ICMP延时参考
• TEL节点上面L:14.0%是网络丢包参考，根据不同的值，背景色使用不同的展示图例


基于后端数据采集是实时采集（1分钟/5分钟），这样Weathermap就可以实时根据采集到的数据做出一个图形的显示。

通常Weathermap画图都是通过页面来操作，但是基于WEB页面的配置选项提供的少之又少，一般只能完成基本的功能，对于一些复杂点的需求就无能为力了。

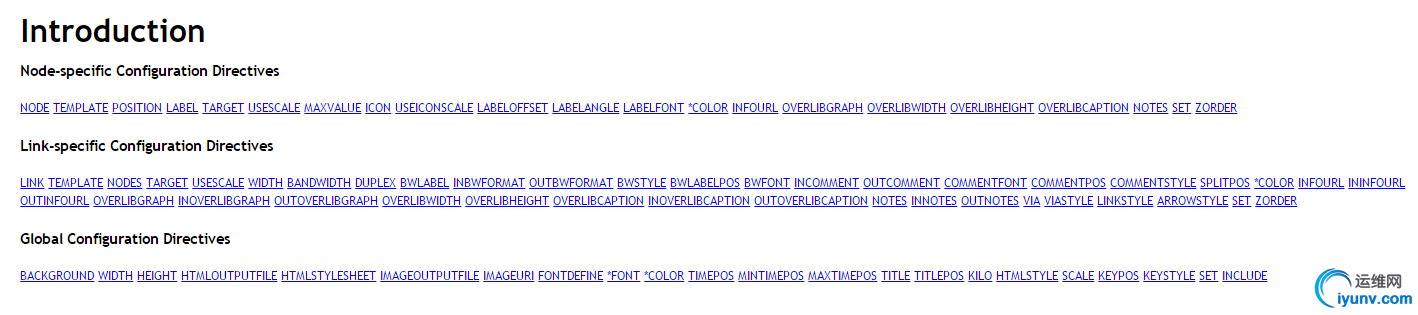

对于复杂点的配置就需要通过Weathermap的修改配置文件来实现，Weathermap的操作文档可以查看官网，也可以查看cacti中weathermap自带的文档，cacti自带的文档存放页面是http://****/plugins/weathermap/docs/pages/config-reference.html。

配置文档各个定义指令通常分为三大类，Node类、Link类、和 全局定义类。

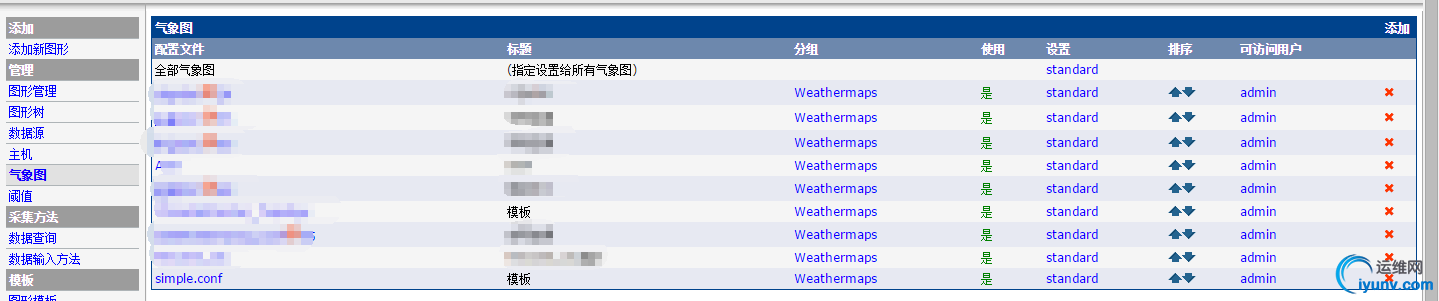

通常weathermap在cacti上的实现是已插件的形式存在的，所以Weathermap插件对于每个气象图的配置文件存放目录是在服务器<path_cacti>/plugins/weathermap/configs 目录中（默认path_cacti是在/var/www/html目录下），每个气象图会有个配置文件名和标题，如图

图中的配置文件名称就是和<path_cacti>/plugins/weathermap/configs目录下的文件对应的，我们来看看配置文件的内容。

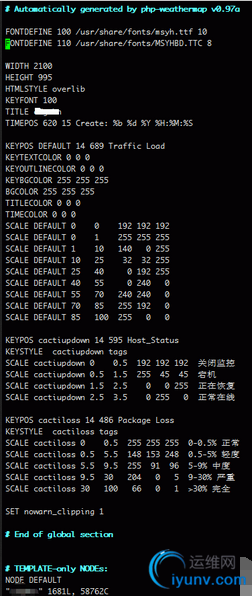

默认配置文件开始都是全局配置，首行的FONTDEFINE是定义字体指令，语法如下：
FONTDEFINE

FONTDEFINE fontnumber gdfontfile

FONTDEFINE fontnumber ttffontfile fontsize

有两种用法，第一种是使用php的gd库来生成文字，第二种是外部ttf字体渲染。
FONTDEFINE 编号 字体文件路径 字体大小
默认使用web端配置的weathermap只有英文字体，所以不能显示中文。需要添加一个中文字体才能够正常显示中文名称。

这几行指令是配置气象图的大小、类型、默认引用字体编号、标题、以及气象图刷新时间角标。

默认图例定义，默认所有数值的颜色配置都是按照默认图例来显示的。图

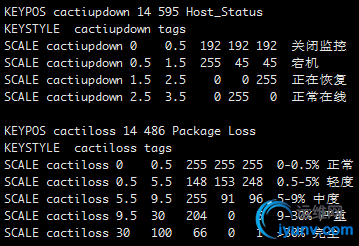

添加的两个图例，图例名称分别为cactiupdown cactiloss 用于显示主机在线状态和丢包率的比例。

定义默认节点指令 以及 默认连接指令

Cacti监控模板 之 AdvancedPing网络监控
       Cacti把各种监控方式归为模板类型，除了自带的几个流量监控模板，民间不乏也有很好的其他监控模板，接下来说的就是网络抖动监控AdvancedPing。

1.AdvancePing 脚本及模板
下载地址：http://forums.cacti.net/about10049.html
http://pan.baidu.com/s/1mhiVreg 密码2ggf
注：要使用此模板，编译PHP时必须加上--enable-sockets选项来支持套接字。

1).功能：此模板用来监控一个TCP/UDP端口、ICMP的延时情况和丢包情况。
2).下载ss_fping.php脚本并放到<cacti_path>/scripts/目录下，下载cacti_graph_template_ping_advanced_ping_v1_3.xml模板，用cacti的模板导入页将此模板导入。
3).在Console选项卡下的左侧菜单栏中选择Devices，为要监控的主机新建一个Devices或选择已有Devices。在Associated Graph Templates中添加Advanced Pingv1.3模板。并点击最上面的Create Graphs forthis Host链接。

使用方法：

• 创建主机
• 输入目标主机IP
• 选择模板 Ping主机
• SNMP选项 →未使用
• 保存设置，第一次会自动扫描目标IP的开放TCP端口
• 为这个主机添加图形，勾选相应的图形模板
• 填入advanced ping的监控协议（TCP | UDP | ICMP）大写TCP，填入目标端口。
• 完成，等待图形生成。

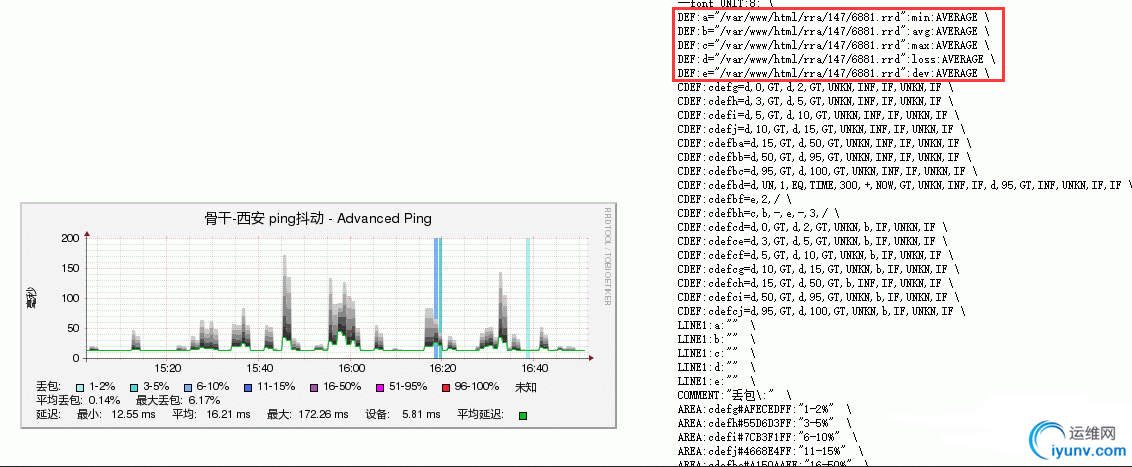

图形生成确认无误后一般一个advanced Ping图会有5个数据点，分别为时间长短的min、avg、max   丢包率的loss  和 脚本执行的dev耗时。

DEF:a="/var/www/html/rra/14/4044.rrd":min:AVERAGE\

DEF:b="/var/www/html/rra/14/4044.rrd":avg:AVERAGE\

DEF:c="/var/www/html/rra/14/4044.rrd":max:AVERAGE\

DEF:d="/var/www/html/rra/14/4044.rrd":loss:AVERAGE\

DEF:e="/var/www/html/rra/14/4044.rrd":dev:AVERAGE\

下面可以根据这些rrd文件把数据输出到weathermap中。

Weathermap气象图之高级用法
根据之前的效果图，来具体说说那三个实现。

这是一个CNC出口的质量监控图。

• 途中cnc节点（红色）是一个展示图例，TEL节点根据状态显示为绿色
• TEL节点上面P：47.2ms 是一个，这是ICMP延时参考
• TEL节点上面L:14.0%是网络丢包参考，根据不同的值，背景色使用不同的展示图例


第一个NODE是定义的CNC节点
LABEL 定义的是名称
TARGET 定义的是需要获取数据的来源，即方法cactihostid为57的主机状态。
USESCALE 定义的是使用哪个图例，根据KEYPOS cactiupdown配置，如果值介于0-0.5（事实上cactipudown取的值都为整数 0 1 2 3 ），那么就套用RGB三原色值为192 192 192的颜色为背景色。
POSITION 定义的坐标

第二个NODE定义的是CNC上边 P:*** 节点
LABEL 是一个字符串引用，取的是node:this:inpercent:%的方法，数据类型是小数点后1位浮点数，最后进行格式化输出。
LABELFONT是引用的字体编号
INFOURL 和 OVERLIBGRAPH 是WEB配置的浮动图形和连接页面，使用WEB端配置即可。
TARGET 定义的是需要获取数据的来源，即取一个RRD文件的值。
TARGET语法

TARGET targetspec

TARGET targetspec targetspec

TARGET targetspec -targetspec

TARGET targetspec n*targetspec

TARGET "targetspec"

gauge:/var/www/html/rra/129/6658.rrd:avg:- 是rrdtool的数据获取方式。
Gauge为rrdtool的数据类型，中间的即为rrd文件的路径。Avg是数据源的数据点，-为区间占位符。
这样就是取出rrd文件中最新的值。
USESCALE 定义的是使用哪个图例，这里P:** 只显示数字，并不包含图例套用，所以不做定义，但是由于默认有KEYPOS DEFAULT，所以必须指明 none来指定不做图例套用。
POSITION 定义的坐标，这里是使用的相对坐标，所以必须要写明父坐标，然后写入相对坐标的x轴 y轴

第三个NODE定义的是L:**% 丢包率
子指令跟第二个NODE定义差不多，所以这里只说一个指令。
USESCALE 定义使用的图例，根据之前定义的图例 KEYPOS cactiloss所示，如果值介于0-0.5之间，那么就使用RGB三原色值为 255 255 255的颜色，如果值介于5.5-9.5之间，那么就使用RGB三原色值为255 91  96的颜色。 以此类推……



Weathermap气象图之节点层叠
随着网络规模不断的复杂，Weathermap的拓扑不断的修改，可能就会出现图层覆盖的这种情况，

Cacti节点挡住了其他图形，导致显示不完全。
这种情况通常是Node 武汉-90G 定义是在node P:** 之后，Weathermap读取配置文件是从上至下依次读取，所以造成了下一个Node节点的ICON挡住了上一个节点。

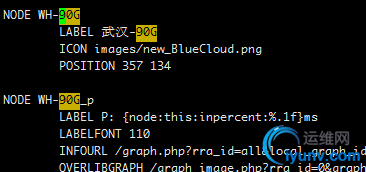

解决办法是编辑配置文件，修改node的排序

这样既可让Node  WH-90G_p置于上一个Node之上。

Weathermap气象图之rrd读数累加
还有种需求比如我有几台设备，上面分别有不同的用户在线数，也就是说数据源是分散在多台主机上的，怎样能通过Weathermap直观的展现出当前最新采集的用户在线数汇总呢。

例子中的图其实是一个Node节点，根据前面说介绍的node节点格式化输出当前rrd文件值的方法，很容易理解，但是有多个rrd文件的话，Weathermap会自动累加吗？ 答案是会累加的。
       根据之前TARGET指令的语法可知，可以有多个目标值，并且可以运算


TARGET 语法

TARGET targetspec

TARGET targetspec targetspec              默认运算操作为相加

TARGET targetspec -targetspec             相减（-号后不能跟空格）

TARGET targetspec n*targetspec           乘法运算乘以数字n 然后和第一个targetspec做加法运算

TARGET "targetspec"

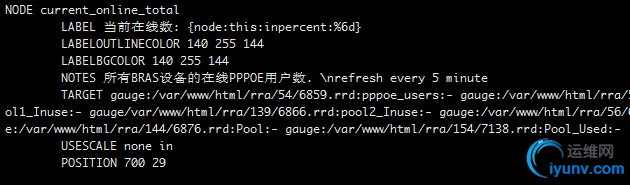

实际配置文件如图，新增了几个指令
{node:this:inpercent:%6d}     表示十进制数字，且最大长度为6位整数。
LABELOUTLINECOLOR 定义NODE文本边框颜色
LABELBGCOLOR   定义NODE文本框背景颜色
NOTES    定义鼠标触发文本提示框 \n表示换行符。

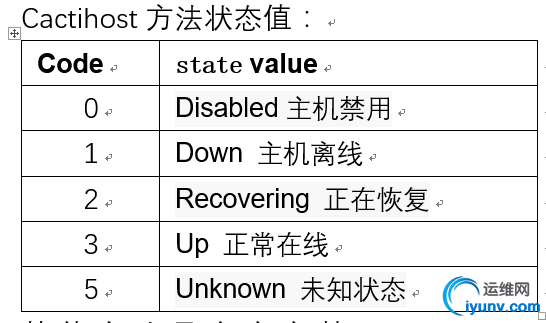

Cactihost方法状态值：

其他方法见官方文档：http://network-weathermap.com/ma ... ce.html#NODE_TARGET


SCALE刻度标尺

SCALE min max red green blue                        #不带标题不带说明的区间

SCALE scalename min max red green blue    #带标题不带说明的区间

SCALE min max red green blue red2 green2 blue2      #不带标题不带说明的渐变区间

SCALE scalename min max red green blue red2 green2 blue2       #带标题不带说明的渐变区间

SCALE min max red green blue tagtext           #不带标题带说明的区间

SCALE scalename min max red green blue tagtext      #带标题带说明的区间

SCALE min max red green blue red2 green2 blue2 tagtext       #不带标题带说明的渐变区间

SCALE scalename min max red green blue red2 green2 blue2 tagtext        #带标题带说明的渐变区间

SCALE min max none     #未定义的区间

使用渐变色可以使node节点根据值自动选择颜色匹配。
Cacti Weathermap 气象图高级用法（一）
http://www.iyunv.com/thread-169053-1-1.html

---

文档中还讲到一些配置指令，比如可以实现Link上显示提示文字（上行，下行）、默认Link弧线变为折角直线、比例图类型 等等，，，这就不一一列出了，使用方法参见官方文档。

更多用法参见附件文档。↓
Cacti Weathermap高级用法示例.pdf (1.54 MB, 下载次数: 114)

2016-1-25 09:07 上传

点击文件名下载附件
