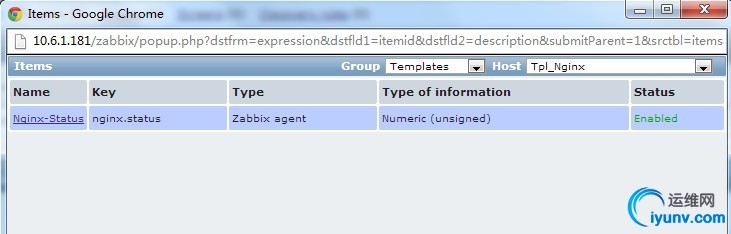

Triggers - Create trigger



将模板Tpl_Nginx应用到zabbix-client-1上
Configuration - Hosts - zabbix-client-1 - Templates - Add


校验Nginx的采集数据，可以看到最近一次采集到的值为1
Monitoring - Latest data

2.7 配置HTTP Check方式的监控
安装所需软件
ubuntu@zabbix-server:~$ sudo apt-get install lynx
ubuntu@zabbix-server:~$ sudo /etc/init.d/zabbix-server restart
Stopping Zabbix server daemon: zabbix_serverStarting Zabbix server daemon: zabbix_serverConfiguration - Web - zabbix-client-1 - Create scenario

Steps - Add

校验HTTPCheck的采集数据
Monitoring - Web - Nginx-Webfront-Status


如果一件事情值得去做，那它就值得做好。 Whatever is worth doing is worth doing well.
Hey! Linux.

    Home
    About Me
    English Edition
    GitHub
    Site Map

« 使用XAMPP快速安装配置Open Atrium团队协作系统
分享一个脚本解决VMware克隆CentOS6.x后网卡不识别的问题 »
Zabbix分布式监控系统实践之 (2) 自定义配置

目录结构
Zabbix分布式监控系统实践之 (0) 什么是Zabbix
Zabbix分布式监控系统实践之 (1) 环境部署
Zabbix分布式监控系统实践之 (2) 自定义配置

本文内容
Zabbix分布式监控系统实践之 (2) 自定义配置

参考资料
https://www.zabbix.com/wiki/templates/start

环境介绍
OS: Ubuntu 10.10 Server 64-bit
Servers:
zabbix-server:10.6.1.181
zabbix-client-1:10.6.1.182

1. 环境部署
在上一个章节，我们已经搭建好了一个最小的环境，即一个server，一个agent；但这仅仅只是一个开始，想要用Zabbix实现对服务器的资源按照自己的需求进行监控，然后绘图，报警，还需要一系列的配置才行。

而在本章，我们就通过完成以下任务来完成对Zabbix自定义配置的熟悉：
1.通过Zabbix内建的方法来监控CPU，内存，交换分区，磁盘空间，网络IO等系统信息；
2.设置Trigger，指定各个监控项的阈值；
3.自定义各个监控项的绘图格式和颜色等；
4.在agent上安装Nginx；
5.配置自定义监控Nginx进程状态的模板，方法等；
6.配置HTTP Check方式的监控；
7.配置邮件报警并模拟故障；

2. 配置步骤
2.1 配置Agent并创建Host，使Server与Agent建立联系

查看Agent主机名
ubuntu@zabbix-client-1:~$ hostname


zabbix-client-1

配置相应的选项
ubuntu@zabbix-client-1:~$ sudo vim /usr/local/etc/zabbix_agentd.conf


Server=10.6.1.181
ServerActive=10.6.1.181
Hostname=zabbix-client-1

重启Agent
ubuntu@zabbix-client-1:~$ sudo /etc/init.d/zabbix-agent restart


Stopping Zabbix agent daemon: zabbix_agentd
Starting Zabbix agent daemon: zabbix_agentd

到WEB界面中创建Host
Configuration - Hosts - Create host

创建成功后，可以看到对应的Host，但右侧不会显示绿色的被监控图标，因为目前还没有配置任何监控选项

2.2 通过Zabbix内建的方法来监控CPU，内存，交换分区，磁盘空间等系统信息
到WEB界面中选择内置模板Template OS Linux
Configuration - Templates

然后在Host列表中，可以看到zabbix-client-1已经处于绿色的被监控状态了
Configuration - Hosts

内置模板已经具备一些监控选项和绘图，我们可以直接查看
Monitoring - Graphs

如下所示，即zabbix-client-1的CPU Load，磁盘空间，以及网络流量的图表
注：默认的自动发现配置为每个小时执行一次，因此在没有修改配置的情况下需要1个小时以后才能看到这些图表。
(手动修改可以通过 Configuration - Hosts - zabbix-client-1 - Discovery rules中修改对应的 Interval的值)

2.3 设置Trigger，指定各个监控项的阈值
Configuration - Hosts - zabbix-client-1 - Triggers

默认已经有了不少的Trigger，比如磁盘的报警阈值就设置为了20%

手动修改磁盘的报警阈值为10%
Template - Template OS Linux - Discovery rules - Mounted filesystem discovery - Trigger prototypes

等待Discovery rules更新过后，可以看到阈值已经更新为了10%

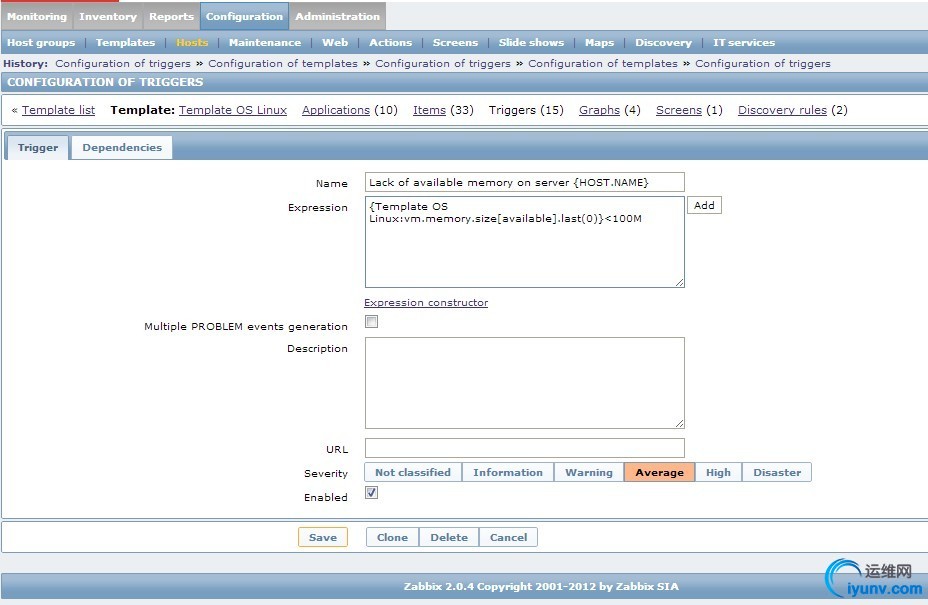

修改可用内存的报警阈值就更加简单了
Template - Template OS Linux - Triggers - Lack of available memory on server {HOST.NAME}

Zabbix的配置参数主要都是通过Template来统一管理的，所以就需要到Template中进行修改，完成后会自动更新到所引用的Hosts。

2.4 自定义各个监控项的绘图格式和颜色等

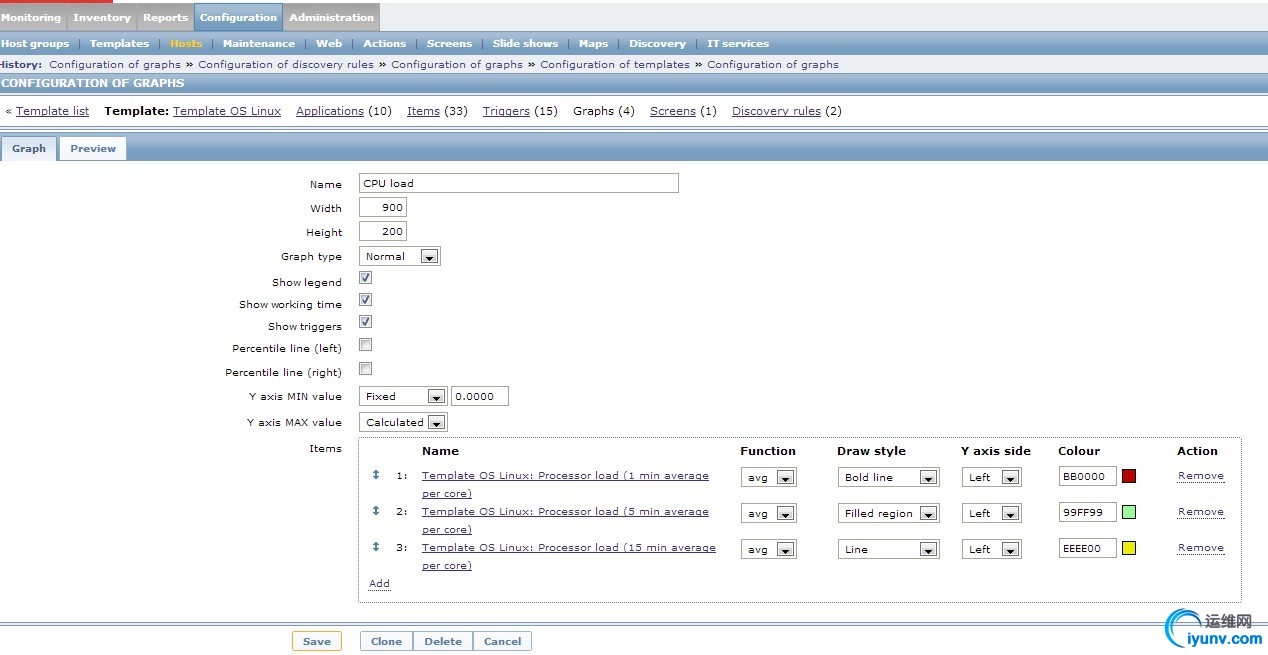

Template - Template OS Linux - Graphs - CPU load

手动修改CPU Load的绘图格式如下
Processor load (1 min average per core) 为 红色加粗线条
Processor load (5 min average per core) 为 绿色填充区域
Processor load (15 min average per core) 为 黄色线条

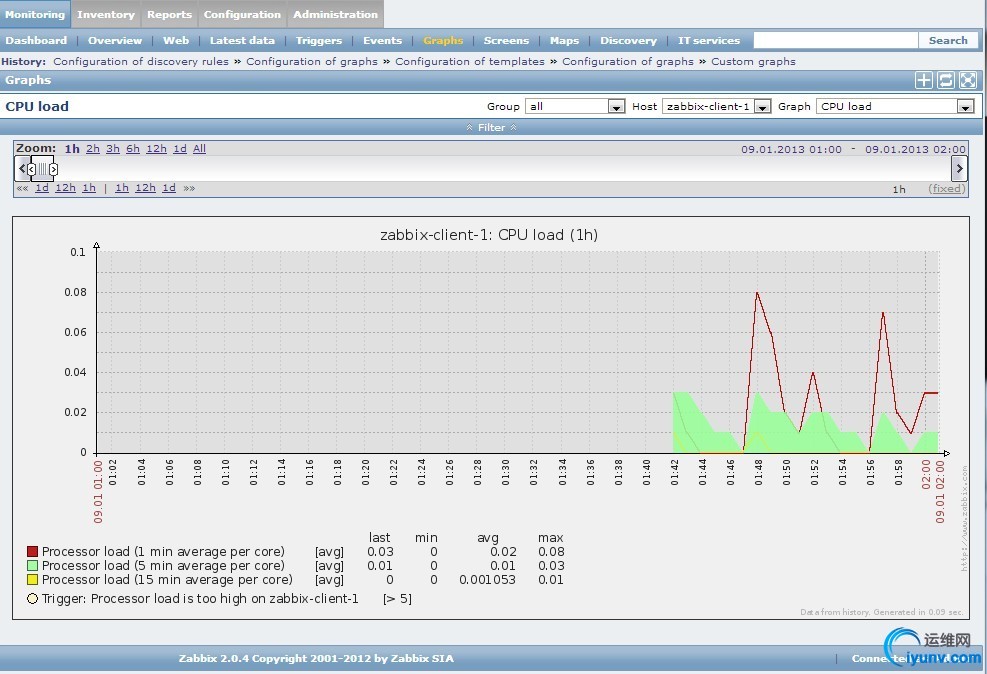

查看新的绘图样式，可以看到以上修改已经即刻生效了。
Monitoring - Graphs

2.5 在agent上安装Nginx
ubuntu@zabbix-client-1:~$ sudo apt-get install python-software-properties
ubuntu@zabbix-client-1:~$ sudo add-apt-repository ppa:nginx/stable
ubuntu@zabbix-client-1:~$ sudo apt-get update
ubuntu@zabbix-client-1:~$ sudo apt-get install nginx

ubuntu@zabbix-client-1:~$ sudo /etc/init.d/nginx start


Starting nginx: nginx.

ubuntu@zabbix-client-1:~$ sudo netstat -lntp


Active Internet connections (only servers)
Proto Recv-Q Send-Q Local Address           Foreign Address         State       PID/Program name
tcp        0      0 0.0.0.0:80              0.0.0.0:*               LISTEN      17217/nginx
tcp        0      0 0.0.0.0:22              0.0.0.0:*               LISTEN      1225/sshd
tcp        0      0 127.0.0.1:6011          0.0.0.0:*               LISTEN      16055/1
tcp        0      0 0.0.0.0:10050           0.0.0.0:*               LISTEN      16332/zabbix_agentd
tcp6       0      0 :::22                   :::*                    LISTEN      1225/sshd
tcp6       0      0 ::1:6011                :::*                    LISTEN      16055/1

2.6 配置自定义监控Nginx进程状态的模板，方法等
定位监控的方法
ubuntu@zabbix-client-1:~$ /etc/init.d/nginx status


* nginx is running

ubuntu@zabbix-client-1:~$ sudo /etc/init.d/nginx stop


Stopping nginx: nginx.

ubuntu@zabbix-client-1:~$ /etc/init.d/nginx status


* could not access PID file for nginx

通过以上操作，可以发现，通过status查询running字符串能够定位进程的状态
0为未运行，1为运行
ubuntu@zabbix-client-1:~$ sudo /etc/init.d/nginx stop


Stopping nginx: nginx.

ubuntu@zabbix-client-1:~$ /etc/init.d/nginx status | grep -c running


0

ubuntu@zabbix-client-1:~$ sudo /etc/init.d/nginx start


Starting nginx: nginx.

ubuntu@zabbix-client-1:~$ /etc/init.d/nginx status | grep -c running


1

配置自定义参数
ubuntu@zabbix-client-1:~$ sudo vim /usr/local/etc/zabbix_agentd.conf


# For Nginx status
UserParameter=nginx.status,/etc/init.d/nginx status | grep -c running

ubuntu@zabbix-client-1:~$ sudo /etc/init.d/zabbix-agent restart


Stopping Zabbix agent daemon: zabbix_agentd
Starting Zabbix agent daemon: zabbix_agentd

在WEB界面中创建Nginx相关的模板

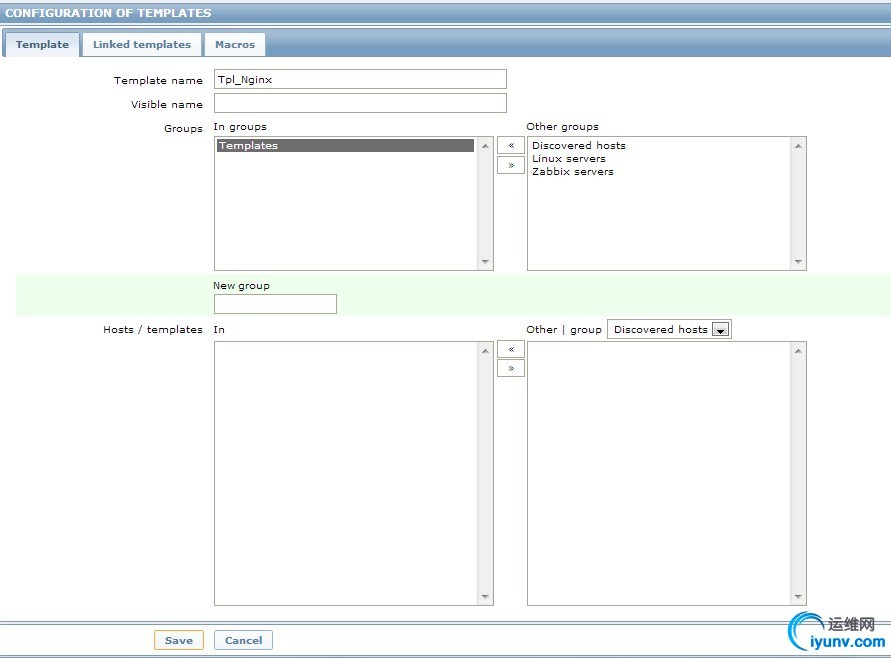

Configuration - Templates - Create template

Applications - Create application

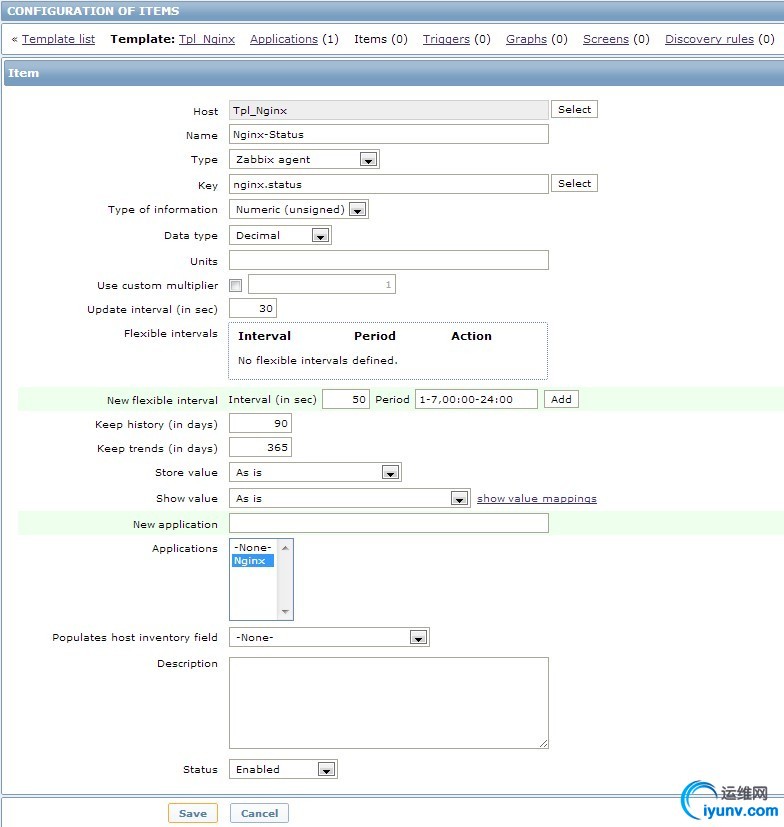

Items - Create item

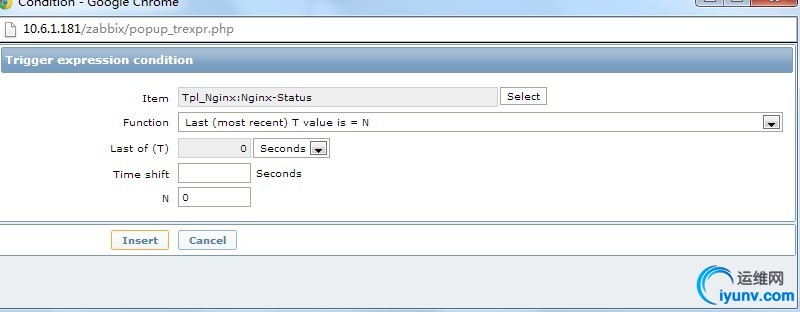

Triggers - Create trigger

将模板Tpl_Nginx应用到zabbix-client-1上
Configuration - Hosts - zabbix-client-1 - Templates - Add

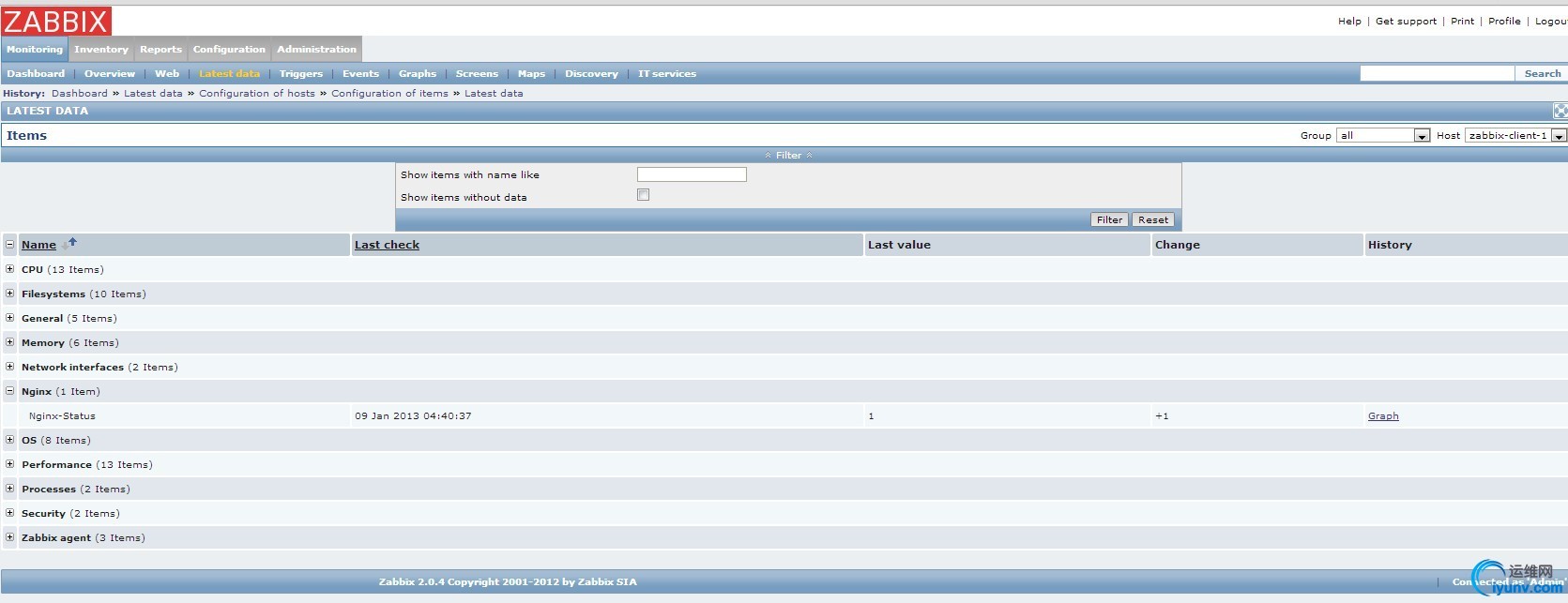

校验Nginx的采集数据，可以看到最近一次采集到的值为1
Monitoring - Latest data

2.7 配置HTTP Check方式的监控
安装所需软件
ubuntu@zabbix-server:~$ sudo apt-get install lynx
ubuntu@zabbix-server:~$ sudo /etc/init.d/zabbix-server restart

Stopping Zabbix server daemon: zabbix_server
Starting Zabbix server daemon: zabbix_server

Configuration - Web - zabbix-client-1 - Create scenario

Steps - Add

校验HTTPCheck的采集数据
Monitoring - Web - Nginx-Webfront-Status

2.8 配置邮件报警并模拟故障
在Zabbix Server上创建sendmail.py脚本
ubuntu@zabbix-server:~$ sudo apt-get install python
ubuntu@zabbix-server:~$ sudo apt-get install sendemail mailutils

ubuntu@zabbix-server:~$ sudo vim /usr/local/etc/alert.d/sendmail.py

#! /usr/bin/env python

import os
import sys

SENDMAIL = "/usr/sbin/sendmail" # sendmail location

FROM = "zabbix@heylinux.com"
TO = sys.argv[1]

SUBJECT = sys.argv[2]

TEXT = sys.argv[3]

# Prepare actual message

message = """\
From: %s
To: %s
Subject: %s

%s
""" % (FROM, TO, SUBJECT, TEXT)

# Send the mail

p = os.popen("%s -t -i" % SENDMAIL, "w")
p.write(message)
status = p.close()
with open("/tmp/zabbixpy.log", "w") as f:
    f.write(message)

if status:
    print "Sendmail exit status", status

ubuntu@zabbix-server:~$ sudo chmod +x /usr/local/etc/alert.d/sendmail.py

在WEB界面中创建sendmail.py
Administration - Media types - Create media type

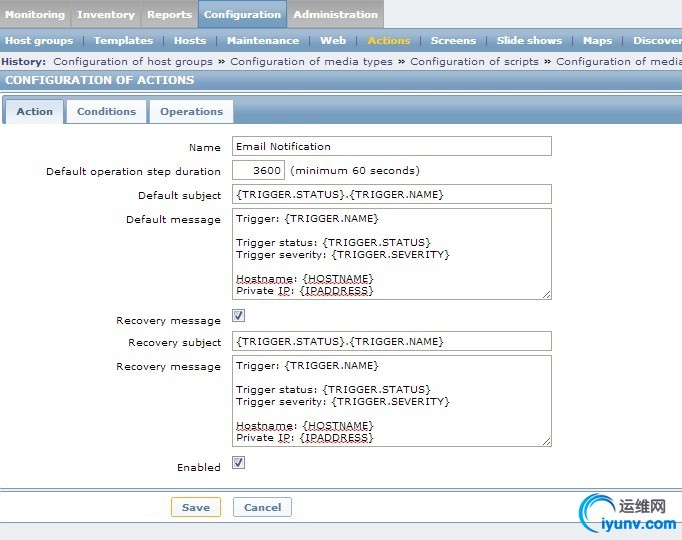

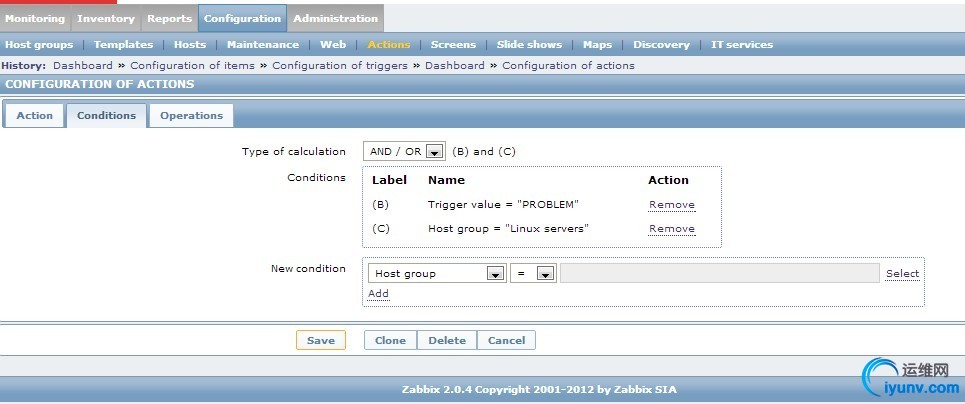

Configuration - Actions - Create Action

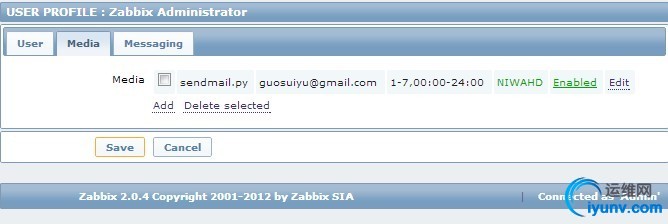

Profile - Media - Add


报警的配置也已经完成，下面我们模拟Nginx进程故障
ubuntu@zabbix-client-1:~$ sudo /etc/init.d/nginx stop
Stopping nginx: nginx.很快就可以在主页上看到Web monitoring与进程的报警信息

在邮箱中也可以看到报警的邮件

重新启动Nginx
ubuntu@zabbix-client-1:/usr/local/etc$ sudo /etc/init.d/nginx start

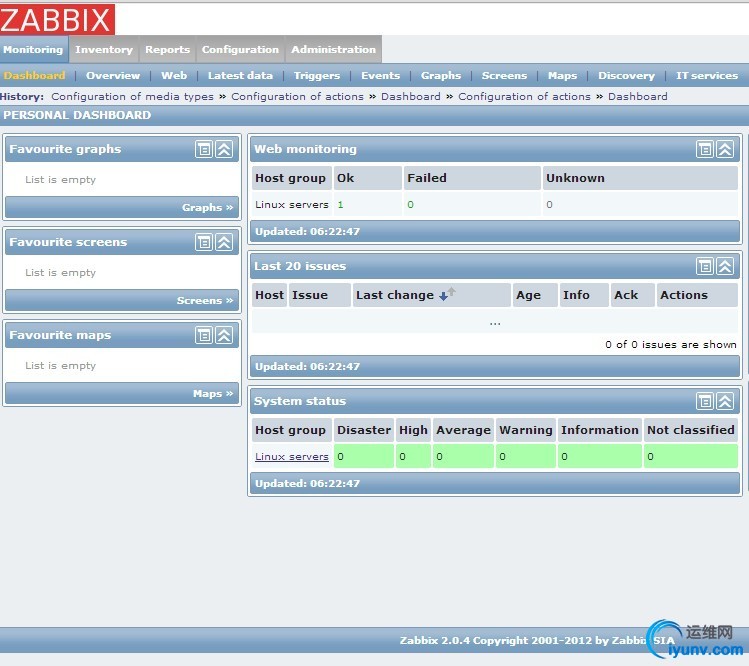

Starting nginx: nginx.可以看到，主页已经恢复正常，同时也收到了Nginx进程恢复的邮件


3. 至此，就完成了整个自定义配置的过程，让我们再来回顾一下都配置了哪些内容
1.通过Zabbix内建的方法来监控CPU，内存，交换分区，磁盘空间，网络IO等系统信息；
2.设置Trigger，指定各个监控项的阈值；
3.自定义各个监控项的绘图格式和颜色等；
4.在agent上安装Nginx；
5.配置自定义监控Nginx进程状态的模板，方法等；
6.配置HTTP Check方式的监控；
7.配置邮件报警并模拟故障；
4. 接下来，就是更多高级的功能了
比如 实现Zabbix通过邮件发送Screen图形报表；
当然还有更多的扩展和经验可以在后面不断的熟悉过程中总结。
好了，开始你的Zabbix之旅吧！
