openstack运维实战系列(十七)之glance与ceph结合

09089

1. 需求说明
   glance作为openstack中image服务，支持多种适配器，支持将image存放到本地文件系统，http服务器，ceph分布式文件系统，glusterfs和sleepdog等开源的分布式文件系统上，本文，通过将讲述glance如何和ceph结合。
   目前glance采用的是本地filesystem的方式存储，存放在默认的路径/var/lib/glance/images下，当把本地的文件系统修改为分布式的文件系统ceph之后，原本在系统中镜像将无法使用，所以建议当前的镜像删除，部署好ceph之后，再统一上传至ceph中存储。

2.原理解析

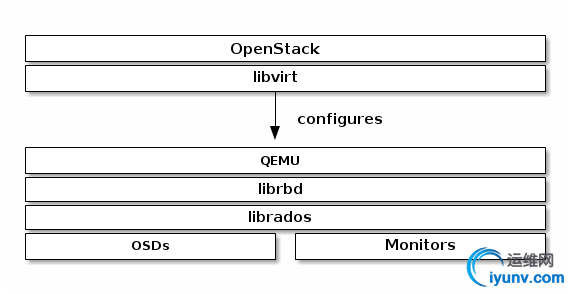

使用ceph的rbd接口，需要通过libvirt，所以需要在客户端机器上安装libvirt和qemu，关于ceph和openstack结合的结构如下，同时，在openstack中，需要用到存储的地方有三个:1. glance的镜像，默认的本地存储，路径在/var/lib/glance/images目录下，2. nova虚拟机存储，默认本地，路径位于/var/lib/nova/instances目录下，3. cinder存储，默认采用LVM的存储方式。

3. glance与ceph联动
1.创建资源池pool

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27

1、ceph默认创建了一个pool:rbd [iyunv@controller_10_1_2_230 ~]# ceph osd lspools 0 rbd, [iyunv@controller_10_1_2_230 ~]# ceph osd pool stats pool rbd id 0   nothing is going on 2、创建一个pool，指定pg_num的大小为128 [iyunv@controller_10_1_2_230 ~]# ceph osd pool create images 128 pool 'images' created 3、查看pool的pg_num和pgp_num大小 [iyunv@controller_10_1_2_230 ~]# ceph osd pool get images pg_num pg_num: 128 [iyunv@controller_10_1_2_230 ~]# ceph osd pool get images pgp_num pgp_num: 128 4、查看ceph中的pools [iyunv@controller_10_1_2_230 ~]# ceph osd lspools 0 rbd,1 images,             [iyunv@controller_10_1_2_230 ~]# ceph osd pool stats pool rbd id 0   nothing is going on pool images id 1                #增加了一个pool，id号码是1   nothing is going on

2.配置ceph客户端

1 2 3 4 5 6 7 8 9

1. glance作为ceph的客户端，即glance-api，需要有ceph的配置文件，从ceph的monitor节点复制一份配置文件过去即可，我所在环境中控制节点和ceph monitor为同一台机器，不需要操作 #如果controller节点和ceph的monitor节点是分开，则需要复制 [iyunv@controller_10_1_2_230 ~]# scp /etc/ceph/ceph.conf root@controller_10_1_2_230:/etc/ceph/ ceph.conf   2. 安装客户端rpm包 [iyunv@controller_10_1_2_230 ~]# yum install python-rbd -y

3.配置ceph认证

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45

1. 添加认证的key [iyunv@controller_10_1_2_230 ~]# ceph auth get-or-create client.glance mon 'allow r' osd 'class-read object_prefix rbd_children,allow rwx pool=images'    [client.glance]         key = AQB526lWOOIQBxAA0ZSk30DBShtti3fKkm4aeA== 2. 查看认证列表 [iyunv@controller_10_1_2_230 ~]# ceph auth list installed auth entries: osd.0         key: AQDsx6lWYGehDxAAGwcYP9jDvH2Zaa8JlGwj1Q==         caps: [mon] allow profile osd         caps: [osd] allow * osd.1         key: AQD1x6lWQCYBERAAjIKO1LVpj8FvVefDvNQZSA==         caps: [mon] allow profile osd         caps: [osd] allow * client.admin         key: AQCexqlWQL6OGBAA2v5LsYEB5VgLyq/K2huY3A==         caps: [mds] allow         caps: [mon] allow *         caps: [osd] allow * client.bootstrap-mds         key: AQCexqlWUMNRMRAAZEp/UlhQuaixMcNy5d5pPw==         caps: [mon] allow profile bootstrap-mds client.bootstrap-osd         key: AQCexqlWQFfpJBAAfPCx4sTLNztBESyFKys9LQ==         caps: [mon] allow profile bootstrap-osd client.glance                                             #glance连接ceph的认证信息         key: AQB526lWOOIQBxAA0ZSk30DBShtti3fKkm4aeA==         caps: [mon] allow r         caps: [osd] class-read object_prefix rbd_children,allow rwx pool=images    3. 将glance生成的key拷贝至 [iyunv@controller_10_1_2_230 ~]# ceph auth get-or-create client.glance [client.glance]         key = AQB526lWOOIQBxAA0ZSk30DBShtti3fKkm4aeA== #将key导出到客户端               [iyunv@controller_10_1_2_230 ~]# ceph auth get-or-create client.glance | tee /etc/ceph/ceph.client.glance.keyring [client.glance]         key = AQB526lWOOIQBxAA0ZSk30DBShtti3fKkm4aeA== [iyunv@controller_10_1_2_230 ~]# chown glance:glance /etc/ceph/ceph.client.glance.keyring [iyunv@controller_10_1_2_230 ~]# ll /etc/ceph/ceph.client.glance.keyring -rw-r--r-- 1 glance glance 64 Jan 28 17:17 /etc/ceph/ceph.client.glance.keyring

4. 配置glance使用ceph做为后端存储

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38

1、备份glance-api的配置文件，以便于恢复 [iyunv@controller_10_1_2_230 ~]# cp /etc/glance/glance-api.conf /etc/glance/glance-api.conf.orig 2、修改glance配置文件，连接至ceph [iyunv@controller_10_1_2_230 ~]# vim /etc/glance/glance-api.conf [DEFAULT] notification_driver = messaging rabbit_hosts = 10.1.2.230:5672 rabbit_retry_interval = 1 rabbit_retry_backoff = 2 rabbit_max_retries = 0 rabbit_ha_queues = True rabbit_durable_queues = False rabbit_userid = glance rabbit_password = GLANCE_MQPASS rabbit_virtual_host = /glance default_store=rbd             #glance使用的后端存储 known_stores=glance.store.rbd.Store      #配置rbd的驱动 rbd_store_ceph_conf=/etc/ceph/ceph.conf    #ceph的配置文件，包含有monitor的地址，通过查找monitor，可以获取认证信息 rbd_store_user=glance                      #认证用户，即是刚创建的用户 rbd_store_pool=images                      #连接的存储池 rbd_store_chunk_size=8                     #设置chunk size，即切割的大小 3. 重启glance服务 [iyunv@controller_10_1_2_230 ~]# /etc/init.d/openstack-glance-api restart                  Stopping openstack-glance-api:                             [  OK  ] Starting openstack-glance-api:                             [  OK  ] [iyunv@controller_10_1_2_230 ~]# /etc/init.d/openstack-glance-registry restart Stopping openstack-glance-registry:                        [  OK  ] Starting openstack-glance-registry:                        [  OK  ] [iyunv@controller_10_1_2_230 ~]# tail -2 /etc/glance/glance-api.conf # location strategy defined by the 'location_strategy' config option. #store_type_preference = [iyunv@controller_10_1_2_230 ~]# tail -2 /var/log/glance/registry.log 2016-01-28 18:40:25.231 21890 INFO glance.wsgi.server [-] Started child 21896 2016-01-28 18:40:25.232 21896 INFO glance.wsgi.server [-] (21896) wsgi starting up on http://0.0.0.0:9191/

5. 测试glance和ceph联动情况

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42

[iyunv@controller_10_1_2_230 ~]# glance --debug image-create --name glance_ceph_test --disk-format qcow2  --container-format bare  --file  cirros-0.3.3-x86_64-disk.img    curl -i -X POST -H 'x-image-meta-container_format: bare' -H 'Transfer-Encoding: chunked' -H 'User-Agent: python-glanceclient' -H 'x-image-meta-size: 13200896' -H 'x-image-meta-is_public: False' -H 'X-Auth-Token: 062af9027a85487997d176c9f1e963f2' -H 'Content-Type: application/octet-stream' -H 'x-image-meta-disk_format: qcow2' -H 'x-image-meta-name: glance_ceph_test' -d '<open file u'cirros-0.3.3-x86_64-disk.img', mode 'rb' at 0x1ba24b0>' http://controller:9292/v1/images HTTP/1.1 201 Created content-length: 489 etag: 133eae9fb1c98f45894a4e60d8736619 location: http://controller:9292/v1/images/348a90e8-3631-4a66-a45d-590ec6413e7d date: Thu, 28 Jan 2016 10:42:06 GMT content-type: application/json x-openstack-request-id: req-b993bc0b-447e-49b4-a8ce-bd7765199d5a {"image": {"status": "active", "deleted": false, "container_format": "bare", "min_ram": 0, "updated_at": "2016-01-28T10:42:06", "owner": "ef4b83a909dc4689b663ff2c70022478", "min_disk": 0, "is_public": false, "deleted_at": null, "id": "348a90e8-3631-4a66-a45d-590ec6413e7d", "size": 13200896, "virtual_size": null, "name": "glance_ceph_test", "checksum": "133eae9fb1c98f45894a4e60d8736619", "created_at": "2016-01-28T10:42:04", "disk_format": "qcow2", "properties": {}, "protected": false}} +------------------+--------------------------------------+ | Property         | Value                                | +------------------+--------------------------------------+ | checksum         | 133eae9fb1c98f45894a4e60d8736619     | | container_format | bare                                 | | created_at       | 2016-01-28T10:42:04                  | | deleted          | False                                | | deleted_at       | None                                 | | disk_format      | qcow2                                | | id               | 348a90e8-3631-4a66-a45d-590ec6413e7d | | is_public        | False                                | | min_disk         | 0                                    | | min_ram          | 0                                    | | name             | glance_ceph_test                     | | owner            | ef4b83a909dc4689b663ff2c70022478     | | protected        | False                                | | size             | 13200896                             | | status           | active                               | | updated_at       | 2016-01-28T10:42:06                  | | virtual_size     | None                                 | +------------------+--------------------------------------+ [iyunv@controller_10_1_2_230 ~]# glance image-list +--------------------------------------+---------------------+-------------+------------------+----------+--------+ | ID                                   | Name                | Disk Format | Container Format | Size     | Status | +--------------------------------------+---------------------+-------------+------------------+----------+--------+ | 56e96957-1308-45c7-9c66-1afff680b217 | cirros-0.3.3-x86_64 | qcow2       | bare             | 13200896 | active | | 348a90e8-3631-4a66-a45d-590ec6413e7d | glance_ceph_test    | qcow2       | bare             | 13200896 | active |    #上传成功 +--------------------------------------+---------------------+-------------+------------------+----------+--------+

6.查看ceph池的数据

1 2 3 4 5 6 7 8 9

[iyunv@controller_10_1_2_230 ~]# rados -p images ls rbd_directory rbd_header.10d7caaf292 rbd_data.10dd1fd73446.0000000000000001 rbd_id.348a90e8-3631-4a66-a45d-590ec6413e7d rbd_header.10dd1fd73446 rbd_data.10d7caaf292.0000000000000000 rbd_data.10dd1fd73446.0000000000000000 rbd_id.8a09b280-5916-44c6-9ce8-33bb57a09dad    @@@glance中的数据存储到了ceph文件系统中@@@

4. 总结
   将openstack的glance的数据存储到ceph中是一种非常好的解决方案，既能够保障image数据的安全性，同时glance和nova在同个存储池中，能够基于copy-on-write的方式快速创建虚拟机，能够在秒级为单位实现vm的创建。
