centos6.4下DNS+squid+nginx+mysql搭建高可用web服务器

435retr

一．Squid是什么?
Squid是一种用来缓冲Internet数据的软件。它是这样实现其功能的，接受来自人们需要下载的目标（object）的请求并适当地处理这些请求。也就是说，如果一个人想下载一web页面，他请求Squid为他取得这个页面。Squid随之连接到远程服务器（比如：http：//squid.nlanr.net/）并向这个页面发出请求。然后，Squid显式地聚集数据到客户端机器，而且同时复制一份。当下一次有人需要同一页面时，Squid可以简单地从磁盘中读到它，那样数据迅即就会传输到客户机上。当前的Squid可以处理HTTP，FTP，GOPHER，SSL和WAIS等协议。但它不能处理如POP，NNTP，RealAudio以及其它类型的东西。
2．squid各种代理的定义
正向代理
a．标准的代理缓冲服务器
　　一个标准的代理缓冲服务被用于缓存静态的网页（例如：html文件和图片文件等）到本地网络上的一台主机上（即代理服务器）。当被缓存的页面被第二次访问的时候，浏览器将直接从本地代理服务器那里获取请求数据而不再向原web站点请求数据。这样就节省了宝贵的网络带宽，而且提高了访问速度。但是，要想实现这种方式，必须在每一个内部主机的浏览器上明确指明代理服务器的IP地址和端口号。客户端上网时，每次都把请求送给代理服务器处理，代理服务器根据请求确定是否连接到远程web服务器获取数据。如果在本地缓冲区有目标文件，则直接将文件传给用户即可。如果没有的话则先取回文件，先在本地保存一份缓冲，然后将文件发给客户端浏览器。

b．透明代理缓冲服务器(常用在局域网网关上安装，配合防火墙reject使用)
　　透明代理缓冲服务和标准代理服务器的功能完全相同。但是，代理操作对客户端的浏览器是透明的（即不需指明代理服务器的IP和端口）。透明代理服务器阻断网络通信，并且过滤出访问外部的HTTP（80端口）流量。如果客户端的请求在本地有缓冲则将缓冲的数据直接发给用户，如果在本地没有缓冲则向远程web服务器发出请求，其余操作和标准的代理服务器完全相同。对于Linux操作系统来说，透明代理使用Iptables或者Ipchains实现。因为不需要对浏览器作任何设置，所以，透明代理对于ISP（Internet服务器提供商）特别有用。

反向代理
a.反向代理缓冲服务器
　　反向代理是和前两种代理完全不同的一种代理服务。使用它可以降低原始WEB服务器的负载。反向代理服务器承担了对原始WEB服务器的静态页面的请求，防止原始服务器过载。它位于本地WEB服务器和Internet之间，处理所有对WEB服务器的请求，组织了WEB服务器和Internet的直接通信。如果互联网用户请求的页面在代理服务器上有缓冲的话，代理服务器直接将缓冲内容发送给用户。如果没有缓冲则先向WEB服务器发出请求，取回数据，本地缓存后再发送给用户。这种方式通过降低了向WEB服务器的请求数从而降低了WEB服务器的负载。

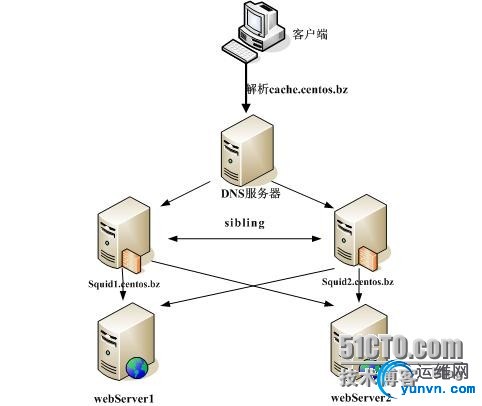

二.系统架构
1.原理说明
通过DNS的轮询技术，将来自客户端的请求分发给其中一台 Squid 反向代理服务器处理，如果这台 Squid 缓存了用户的请求资源，则将请求的资源直接返回给用户，否则 Squid 将此次请求根据配置的规则发送给邻居 Squid 和后台的 WEB 服务器处理，这样既减轻后台 WEB 服务器的负载，又提高整个网站的性能和安全性。




2.主机分配：
DNS服务器：  启用两张网卡，连接两个网段
eth0：10.10.54.15.150
eth1：172.16.54.254
两台squid反向代理服务器
squid1：172.16.54.150
squid2：172.16.54.151
两台web服务器，安装Discuz_X3.0_SC_UTF8.zip
web1：172.16.54.200
web2：172.16.54.201
三台mysql服务器
master:172.16.54.203
slave1:172.16.54.204
slave2:172.16.54.205

三：具体配置
1.首先进行内存优化


# 编辑sysctl.conf文件添加以下内容
vi /etc/sysctl.conf
net.ipv4.tcp_rmem = 4096 87380 4194304
net.ipv4.tcp_wmem = 4096 65536 4194304
net.core.wmem_default = 8388608
net.core.rmem_default = 8388608
net.core.rmem_max = 16777216
net.core.wmem_max = 16777216
net.core.netdev_max_backlog = 262144
net.core.somaxconn = 262144
net.ipv4.tcp_max_orphans = 3276800
net.ipv4.tcp_max_syn_backlog = 8192
net.ipv4.tcp_max_tw_buckets = 5000
net.ipv4.tcp_timestamps = 0
net.ipv4.tcp_synack_retries = 1
net.ipv4.tcp_syn_retries = 1
net.ipv4.tcp_tw_recycle = 1
net.ipv4.tcp_tw_reuse = 1
net.ipv4.tcp_mem = 786432 1048576 1572864
net.ipv4.tcp_fin_timeout = 30
net.ipv4.tcp_keepalive_time = 1200
net.ipv4.ip_local_port_range = 1024 65000
#以上配置说明：
net.ipv4.tcp_rmem = 4096 87380 4194304：TCP读buffer,可参考的优化值: 32768 436600  873200
net.ipv4.tcp_wmem = 4096 65536 4194304：TCP写buffer,可参考的优化值: 8192 436600  873200
net.core.wmem_default：表示发送套接字缓冲区大小的缺省值（以字节为单位）
net.core.rmem_default：表示接收套接字缓冲区大小的缺省值（以字节为单位）
net.core.rmem_max ：表示接收套接字缓冲区大小的最大值（以字节为单位）
net.core.wmem_max：表示发送套接字缓冲区大小的最大值（以字节为单位）
net.core.netdev_max_backlog =  262144：每个网络接口接收数据包的速率比内核处理这些包的速率快时，允许送到队列的数据包的最大数目。
net.core.somaxconn =  262144：web应用中listen函数的backlog默认会给我们内核参数的net.core.somaxconn限制到128，而nginx定义的NGX_LISTEN_BACKLOG默认为511，所以有必要调整这个值。
net.ipv4.tcp_max_orphans = 3276800：系统中最多有多少个TCP套接字不被关联到任何一个用户文件句柄上。
net.ipv4.tcp_max_syn_backlog =  8192：表示SYN队列的长度，默认为1024，加大队列长度为8192，可以容纳更多等待连接的网络连接数。
net.ipv4.tcp_max_tw_buckets =  5000：表示系统同时保持TIME_WAIT套接字的最大数量，如果超过这个数字，TIME_WAIT套接字将立刻被清除并打印警告信息。减少它的最大数量，避免Squid服务器被大量的TIME_WAIT套接字拖死。
net.ipv4.tcp_timestamps =  0：时间戳可以避免序列号的卷绕。一个1Gbps的链路肯定会遇到以前用过的序列号，时间戳能够让内核接受这种“异常”的数据包，这里需要将其关掉。
net.ipv4.tcp_tw_recycle = 1：表示开启TCP连接中TIME-WAIT sockets的快速回收。
net.ipv4.tcp_tw_reuse = 1：表示开启重用，允许将TIME-WAIT sockets重新用于新的TCP连接。
net.ipv4.tcp_mem = 786432 1048576  1572864：同样有3个值,net.ipv4.tcp_mem[0]:低于此值，TCP没有内存压力；net.ipv4.tcp_mem[1]:在此值下，进入内存压力阶段；net.ipv4.tcp_mem[2]:高于此值，TCP拒绝分配socket。可根据物理内存大小进行调整，如果内存足够大的话，可适当往上调。建议94500000  915000000 927000000。
net.ipv4.tcp_fin_timeout =  30：表示如果套接字由本端要求关闭，这个参数决定了它保持在FIN-WAIT-2状态的时间。
net.ipv4.tcp_keepalive_time =  1200：表示当keepalive起用的时候，TCP发送keepalive消息的频度。缺省是2小时，改为20分钟。
net.ipv4.ip_local_port_range = 1024  65000：表示用于向外连接的端口范围。缺省情况下很小：32768到61000，改为1024到65000。
#使配置立即生效：
/sbin/sysctl -p
2.配置DNS服务器，实现轮询


#安装DNS服务器，并配置named.conf
shell> vim /etc/named.conf
options {
        listen-on port 53 { any; };
        allow-query     { any; };
        recursion yes;
#rrset-order表明对bbs.centos.com域中的IN记录使用轮询
        rrset-order {
                 class IN typeA name "bbs.centos.com"order cyclic;
       };
};
zone "."IN {
        typehint;
        file"named.ca";
};
zone "centos.com"IN {
        typemaster;
        file"named.lij.com";
};
zone "54.16.172.in-addr.arpa"IN {
        typemaster;
        file"named.172.16.54";
};
#配置正解域
shell> vim /var/named/named.centos.com
$TTL 600
@                       IN SOA    centos.com. ftp. (
                                        2011080404
                                        3H
                                        15M
                                        1W
                                        1D)
@                    IN NS     ceontos.com.
centos.com.             IN A      10.10.54.150
@                    IN MX 10  mail.ceontos.com.
mail.centos.com.        IN A      10.10.54.151
bbs.centos.com.         IN A      172.16.54.150
bbs.centos.com.         IN A      172.16.54.151
#重启
shell> /etc/init.d/named restart
#测试DNS轮询是否生效，通过两次ping
shell> ping bbs.centos.com
PING bbs.centos.com (172.16.54.151) 56(84) bytes of data.
64 bytes from 172.16.54.151: icmp_seq=1 ttl=64 time=0.441 ms
#再次ping
shell> ping bbs.centos.com
PING bbs.centos.com (172.16.54.150) 56(84) bytes of data.
64 bytes from 172.16.54.150: icmp_seq=1 ttl=64 time=0.019 ms
#上面可以看到两次ping的IP并不相同
注意：测试机的DNS服务器需要配置为10.10.54.150这台
3.配置两台squid服务器


#编译安装squid
yum install gcc wget perl gcc-c++ make
cd /tmp
wget http://www.squid-cache.org/Versions/v3/3.1/squid-3.1.19.tar.gz
tar xzf squid-3.1.19.tar.gz
cd squid-3.1.19
./configure --prefix=/usr/local/squid --enable-gnuregex --disable-carp --enable-async-io=240 --with-pthreads --enable-storeio=ufs,aufs,diskd --disable-wccp --enable-icmp --enable-kill-parent-hack --enable-cachemgr-hostname=localhost --enable-default-err-language=Simplify_Chinese --with-maxfd=65535 --enable-poll --enable-linux-netfilter --enable-large-cache-files --disable-ident-lookups --enable-default-hostsfile=/etc/hosts --with-dl --with-large-files --enable-delay-pools --enable-snmp --disable-internal-dns --enable-underscore -enable-arp-acl
make && make install
#创建squid缓存目录，和日志目录
groupadd squid
useradd -g squid -s /sbin/nologin squid
mkdir /squid/data -p
mkdir /squid/log
chown -R squid.squid /squid
#编辑squid配置文件
#用户和用户组
cache_effective_user squid
cache_effective_group squid
#主机名
visible_hostname squid1.lij.com
#配置squid为反向代理模式
http_port 172.16.54.150:80 accel vhost vport
#配置squid2为其邻居，当 squid1 在其缓存中没有找到请求的资源时，通过 ICP查询去其邻居中取得缓存
icp_port 3130
cache_peer 172.16.54.151 sibling 80 3130
#配置squid1的两个父节点（web server），originserver参数指明是源服务器, round-robin参数指明squid通过轮询方式将请求分发到其中一台父节点； squid 同时会对这些父节点的健康状态进行检查，如果父节点 down 了，那么 squid 会从剩余的 origin 服务器中抓取数据
cache_peer 172.16.54.200 parent 80 0 originserver round-robin
cache_peer 172.16.54.201 parent 80 0 originserver round-robin
#下面是一些访问控制、日志和缓存目录的设置
cache_mem 128 MB
maximum_object_size_in_memory 4096 KB
maximum_object_size 10240 KB
cache_dir aufs /squid/data 4000 16 512
coredump_dir /squid/data
#日志路径
cache_access_log /squid/logs/access.log
cache_log /squid/logs/cache.log
cache_store_log /squid/logs/store.log
acl localnet src 10.10.54.0/24
http_access allow all
icp_access allow localnet
refresh_pattern ^ftp:           1440    20%     10080
refresh_pattern ^gopher:        1440    0%      1440
refresh_pattern -i (/cgi-bin/|\?) 0     0%      0
refresh_pattern .               0       20%     4320
注意：
1.squid2上配置和squid1上配置完全一样，只需要修改相关IP,如下
visible_hostname squid2.lij.com
http_port 172.16.54.151:80 accel vhost vport
icp_port 3130
cache_peer 172.16.54.150 sibling 80 3130
2.两台squid上都要添加hosts记录
vim /etc/hosts
172.16.54.200 squid1.lij.com
172.16.54.201 squid2.lij.com

四.配置nginx服务器


user  apache apache;
worker_processes  2;
error_log  logs/error.log;
#error_log  logs/error.log  notice;
#error_log  logs/error.log  info;
pid        logs/nginx.pid;
events {
    worker_connections  1024;
}
http {
        include       mime.types;
        default_type  application/octet-stream;
        log_format  main  '$remote_addr - $remote_user [$time_local] "$request" '
                      '$status $body_bytes_sent "$http_referer" '
                      '"$http_user_agent" "$http_x_forwarded_for"';
        access_log  logs/access.log;
        sendfile        off;
        keepalive_timeout  65;
#       gzip  on;
  server {
            listen       80;
            server_name  bbs.centos.com;
            root /var/www/bbs/upload;
            charset utf-8;
            index index.php index.html;
            access_log  logs/bbs.access.log;
       location ~ \.php$ {
                fastcgi_pass   unix:/var/run/php-fpm.sock;
                fastcgi_index  index.php;
                fastcgi_param  SCRIPT_FILENAME  $document_root/$fastcgi_script_name;
                include        fastcgi_params;
                include fastcgi.conf;
             }
        location /server-status {
                stub_status on;
                allow all;
                access_log off;
             }
        }
五.配置论坛数据库
1.这个web架构为clients-->DNS轮询-->squid加速-->web-->mysql主从
2.负载均衡除了使用DNS轮询之外，也可以使用LVS+keepalieve实现，两台realserver配置为squid1和squid2
3.这篇文章对于两台web之间的数据同步没有提及，但是实际环境中必须要保证数据同步
4.在两台server上安装Discuz_X3.0_SC_UTF8.zip论坛工具，论坛数据库放在master主机上，两台slave实现数据同步
