一、LVS概述
1.LVS：Linux Virtual Server 四层交换(路由)：根据请求报文的目标IP和目标PORT将其转发至后端主机集群中的某台服务器（根据调度算法）； 不能够实现应用层的负载均衡 lvs(又称ipvs)，基于内核中的netfilter实现： PREROUTING--> INPUT OUTPUT--> POSTROUTING PREROUTING--> FORWARD --> POSTROUTING 2.lvs集群术语： vs：Virtual Server | 虚拟服务，可称为Director、Dispatcher分发器、Balancer负载均衡器 | rs：Real Server | 真实服务器 | CIP：Client IP | 客户端IP | VIP：Director Virtual IP | 等同于FIP(流动IP)，负载均衡器虚拟IP | DIP：Director IP | 调度IP(第二张网卡IP地址) | RIP：Real Server IP | 真实服务器IP |
3.LVS：ipvsadm/ipvs (1)ipvsadm: CLI工具 用户空间的命令行工具，用于管理集群服务及集群服务上的RS等；# yum install -y ipvsadm (2)ipvs：内核存在(CentOS默认支持) 工作于内核上的netfilterINPUT钩子之上的程序代码；其集群功能依赖于ipvsadm定义的集群服务器规则； 支持基于TCP、UDP、SCTP、AH、EST、AH_EST等协议的众多服务；
4.负载均衡集群中设计时的要点： (1)session保持 session sticky (iphash)：IP地址绑定，来源IP记录在ip hash表作统一调度 session cluster(multicast/broadcast/unicast)：广播集群同步(复制)session，只适用于小规模场景 session server ()：session服务器 (2)数据共享(提供一致性存储) 1) 共享存储； NAS：Network Attached Storage (文件级别)，网络附加存储，文件服务器 SAN：Storage Area Network (块级别)，存储区域网络 DS：Distributed Storage，分布式春初 2) 数据同步：rsync … ...

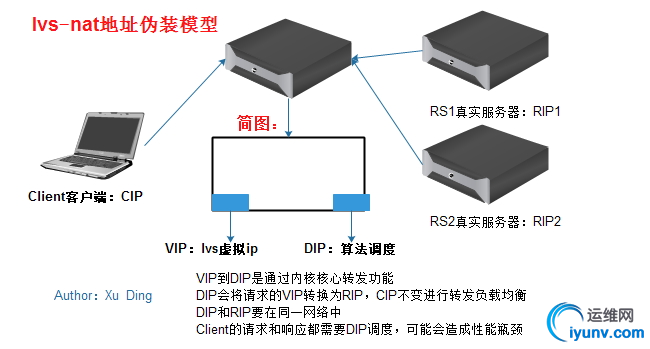

二、LVS模型 1.lvs-nat：地址伪装模型 多目标的DNAT：通过将请求报文的目标地址和目标端口修改为挑选出某RS的RIP和PORT来实现； 客户端主机发起请求报文CIP指向VIP，通过内核的核心网卡间转发功能，VIP会将请求交给DIP进行调度，DIP根据设定的算法进行负载均衡给后端的RS主机的RIP，在这个过程中DIP调度功能会将目标IP地址重写为RIP。请求和返回请求读要调度DIP来进行转换操作。
(1)RIP和DIP应该使用私网地址，RS的网状应该指向DIP； (2)请求和响应报文都要经由director转发；极高负载的场景中，Director可能会成为系统瓶颈(响应报文大)； (3) 支持端口映射(转发)； (4) VS必须为Linux，RS可以为任意操作系统； (5)RS的RIP与Director的DIP必须在同一IP网络；
2.lvs-dr(direct routing直接路由)：网关模型 通过修改请求报文的MAC地址进行转发；IP首部不会发生变化(源IP为CIP，目标IP始终为VIP) 客户端发起请求，经过层层路由到达离VS服务器最近的交换机，通过交换机转发给VS服务器，由VS服务器负载均衡转发请求给RS服务器。在此过程中VIP修改MAC地址调度请求给真实主机。在此过程中通过ARP协议在一个局域网中广播寻找真实主机的MAC地址。每个RS真实主机的网卡会一个别名地址VIP，实现全过程源地址为CIP，目标地址为VIP不变。调度基于寻找MAC。网关模型中的所有主机均要能与外网通信。这样RS主机就能够直接响应客户机。
(1)确保前端路由器将目标IP为VIP的请求报文一定会发送给Director； 解决方案： 1)静态绑定； 2)禁止RS响应VIP的ARP请求； a) arptables上定义； b) 修改各RS的内核参数，并把VIP配置在特定的接口上实现禁止其响应； (2)RS的RIP可以使用私有地址，也可以使用公网地址； RIP使用私有地址可以通过在之前加一个路由器的方式和外网通信，直接响应客户机 (3)RS跟Director必须在同一物理网络中； (4)请求报文必须由Director调度，但响应报文必须不能经由Director； (5) 不支持端口映射； (6) 各RS可以使用大多数的操作系统；
3.lvs-tun(ip tunneling)：IP隧道模型 转发方式：不修改请求报文的IP首部（源IP为CIP，目标IP为VIP），而是在原有的IP首部这外再次封装一个IP首部（源IP为DIP，目标IP为RIP）； (1)RIP，DIP，VIP全得是公网地址； (2)RS的网关不能也不可能指向DIP； (3)请求报文经由Director调度，但响应报文将直接发给CIP； (4) 不支持端口映射； (5)RS的OS必须支持IP隧道功能；
4.lvs-fullnat：完整模型(同时改变请求报文的源IP和目标IP) 通过同时修改请求报文的源IP地址（cip-->dip）和目标IP地址（vip--> rip）实现转发； 注意：前三种为标准类型，第四种为后添加类型，内核默认可能不支持，需自编译内核 (1)VIP是公网地址；RIP和DIP是私网地址，且可以不在同一IP网络中，但需要通过路由互相通信； (2)RS收到的请求报文的源IP为DIP，因此其响应报文将发送给DIP； (3)请求报文和响应报文都必须经由director； (4) 支持端口映射； (5) RS可使用任意OS；
三、LVS scheduler调度算法 1.静态方法：仅根据算法本身进行调度 (1)RR ：round robin，轮询机制，依次分配请求，方式简单但时负载均衡的效果一般 (2)WRR ：weighted rr，加权轮询，权重越大承担负载越大 (3)SH ：source ip hash，源地址哈希，将来自同一个ip请求通过记录在ip hsash表中绑定在同一个服务器，实现session保持 缺点：调度粒度大，对负载均衡效果差；session黏性不同，连接时长保持不同 (4)DH ：desination ip hash，目标地址哈希。能实现连接追踪，但不考虑负载均衡效果 正向web代理，负载均衡内网用户对互联网的请求； Client--> Director --> Web Cache Server(正向代理)
2.动态方法：根据算法及各RS当前的负载状态进行评估 Overhead | 负载值，VS转发时记录每个RS的Active和Inactive数量(甚至权重)进行算法计算 | Active | 活动链接值，当发起新请求后保持在ESTABLISHED状态时，仍有请求响应 | Inactive | 非活动链接值，在ESTABLISHED状态时，尚未断开保持空闲等待状态 |
(1)LC：least connection，最少连接 Overhead=Active*256+Inactive 后端的RS谁的连接少就分发请求至那台RS，若overhead一样则自上而下轮询列表中的RS (2)WLC：weighted least connection，加权最小连接 Overhead=(Active*256+Inactive)/weight，计算结果小的将为选中的下一跳RS服务器 缺点：当Overhead一样时，自上而下轮询响应，权重小的若在列表上方则其会响应 (3)SED：Shortest Expection Delay，最短期望延迟 Overhead=(Active+1)*256/weight 缺点：解决WLC问题，但时无法确保权重小的主机一定响应 (4)NQ：never Queue，永不排队，SED算法改进 RS权重大小排列，每台RS服务器先分配一个请求，其余的按照权重大小计算分配 (5)LBLC：Locality-Based LC，基于本地的最少连接，动态的 DH连接算法 (6)LBLCR：LBLC with Replication，带复制功能的LBLC
四、ipvsadm命令 1.管理集群服务： ipvsadm -A|E -t|u|f service-address [-s scheduler][-p [timeout]] ipvsadm -D -t|u|f service-address -A：添加、-E：修改、-D：删除 service-address | 服务地址和 -t|u|f 结合使用，具体格式如下 | -t, tcp, vip:port | TCP的ip和port | -u, udp, vip:port | UDP的ip和port | -f, fwm, MARK | 防火墙标记 |
-s scheduler：默认为WLC调度算法，可省； -p [timeout] :超出时长，持久连接相关，默认时长为300秒 2.管理集群服务上的RS： ipvsadm-a|e -t|u|f service-address -rserver-address [-g|i|m] [-w weight] ipvsadm -d -t|u|f service-address -rserver-address -a：添加一个RS、-e：修改一个RS、-d：删除一个RS server-address指的是rip[:port]，端口可省表示与之前的service-address相同，只有nat模式支持端口映射才会使用 [-g|i|m] -g：GATEWAY （默认），lvs-dr模型 -i: IPIP， lvs-tun隧道模型 -m: MASQUERADE，lvs-nat模型 3.查看 ipvsadm -L|l[options] -n：numeric，数字格式显示地址和端口； -c：connection，显示ipvs连接； --stats：显示统计数据； --rate：速率 --exact：精确值,不经过单位换算的数值 4.清空规则： ipvsadm -C 5.数器清零： ipvsadm -Z [-t|u|f service-address] 6.保存和重载： 保存： ipvsadm-S > /PATH/TO/SOME_RULE_FILE ipvsadm-save > /PATH/TO/SOME_RULE_FILE 重载： ipvsadm -R < /PATH/FROM/SOME_RULE_FILE ipvsadm-restore< /PATH/FROM/SOME_RULE_FILE 注意：需要结合重定向一起使用，从自定义的规则文件中导入导出 附录（ipvsadm -h）： ipvsadm-A|E -t|u|f service-address [-s scheduler] [-p[timeout]] [-M netmask] [-b sched-flags] ipvsadm-D -t|u|f service-address ipvsadm-C ipvsadm-R ipvsadm-S [-n] ipvsadm-a|e -t|u|f service-address -r server-address [-g|i|m][-w weight] [-x upper] [-y lower] ipvsadm-d -t|u|f service-address -r server-address ipvsadm-L|l [options] ipvsadm-Z [-t|u|f service-address] ipvsadm--set tcp tcpfin udp ipvsadm-h
五、lvs-nat模型构建 1.lvs-nat模型示意图 本次构建的lvs-nat模型的示意图如下，其中所有的服务器和测试客户端均使用VMware虚拟机模拟，所使用的CentOS 7 VS内核都支持ipvs功能，且安装ipvsadm控制书写lvs规则工具。 RS端两台服务器为httpd服务器做请求的负载均衡。 注意; 1) 客户端可以使用Windows上的浏览器，会后缓存影响结果，所以采用CentOS上的curl命令请求http协议显示更加直观 2) DIP上不能配置iptables规则

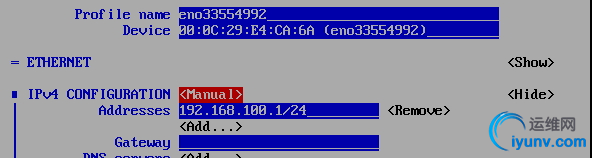

2.VS网卡配置 (1)增加网卡 在"虚拟机设置"中增加一个网络适配器设备，并将其自定义特定网络为VMnet2模式，此处为了模拟负载均衡服务器的两张网卡处于不同网段 (2)配置VS两张网卡的IP地址 [iyunv@localhost ~]# nmtui # CentOS 7 文本图形界面配置网卡命令 [iyunv@localhost ~]# systemctl start network.service 注意： 网络适配器1(172.16.249.57)模拟为外网网卡，网络适配器2(192.168.100.1)模拟为内网，且该网卡的Ip地址要和RS服务器得ip在同一网段，DIP作为RIP的网络调度(网关)，无需配置GATEWAY [iyunv@localhost~]# ifconfig
3.RS网卡配置 此处使用两台CentOS 7虚拟机作为负载均衡后端真实响应主机，安装RPM包格式httpd服务，并启动服务。nmtui命令配置网卡信息，RS1的IP:192.168.100.2，RS2的IP:192.168.100.3，RIP和DIP在同一网段，虚拟机网卡和DIP同时匹配值为VMnet2模式，且两台RS服务器主机网关指向DIP：192.168.100.1 [iyunv@localhost~]# yum install -y httpd [iyunv@localhost ~]# systemctl start httpd.service 注意：安装完成后在各httpd服务器上配置测试页面，/var/www/html/index.html. [iyunv@localhost ~]# nmtui # 配置方法同上，此处省略 … ... [iyunv@localhost ~]# systemctl start network.service [iyunv@localhost~]# ifconfig
4.测试所有主机是否能够通信 用ping命令测试各节点的通信，例如RIP1和VIP、DIP、RIP2之间是否能够通信 [iyunv@localhost ~]# ping IPADDR
5.VS主机：核心转发和安装ipvsadm (1)安装ipvsadm组件：[iyunv@localhost ~]# yum install -y ipvsadm (2)启动网卡间核心转发功能：[iyunv@localhost ~]# sysctl -w net.ipv4.ip_forward=1 [iyunv@localhost~]# cat /proc/sys/net/ipv4/ip_forward

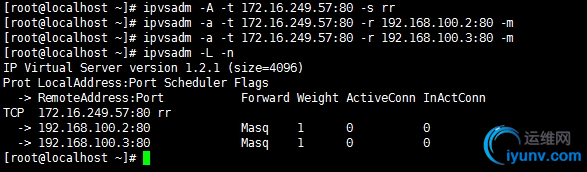

6.VS主机：定义配置lvs-nat服务(此处采用rr算法) (1)定义ipvsadm负载均衡集群规则，并查看 此处定义DIP是以-s指定为rr算法进行轮询调度，-m指定模式为lvs-nat，配置命令如下： [iyunv@localhost~]# ipvsadm -A -t 172.16.249.57:80 -s rr [iyunv@localhost~]# ipvsadm -a -t 172.16.249.57:80 -r 192.168.100.2:80 -m [iyunv@localhost~]# ipvsadm -a -t 172.16.249.57:80 -r 192.168.100.3:80 -m [iyunv@localhost~]# ipvsadm -L -n (2)Client客户机测试 在客户端主机上使用curl命令对VIP发起请求，负载均衡服务器会将请求按照rr算法依次将请求调度给不同的主机进行处理，依次请求给分发给192.168.100.2和192.168.100.3主机响应。
7.VS主机：定义配置lvs-nat服务(此处采用wrr算法) (1)定义ipvsadm负载均衡集群规则，并查看 此处将在上面lvs-nat的rr的基础上进行修改，改成wrr加权轮询算法；将192.168.100.2的权重设置为1,192.168.100.3的权重设置为3。 [iyunv@localhost~]# ipvsadm -E -t 172.16.249.57:80 -s wrr [iyunv@localhost~]# ipvsadm -e -t 172.16.249.57:80 -r 192.168.100.2 -w 1 -m [iyunv@localhost~]# ipvsadm -e -t 172.16.249.57:80 -r 192.168.100.3 -w 1 -m [iyunv@localhost~]# ipvsadm -L -n (2)Client客户机测试 在客户端主机用curl发起请求，负载均衡主机VS会将其按照权重大小转发给各个主机，四个请求有三个发给了192.168.100.3请求响应，一个发给了192.168.100.2主机处理。并以此算法做轮询负载请求
六、lvs-dr模型构建 1.lvs-dr模型示意图 三台主机为虚拟机CentOS 7，每台主机仅有一块网卡，且使用桥接方式都指向外部网络的网关172.16.100.1 2.配置VS和RS服务器的VIP 此处的VIP均已别名的形式配置在往卡上，VS是配置在对外通信的DIP的网卡上；RS配置在lo本地回环网卡 注意：此时配置的VIP的子网掩码必须为255.255.255.255，广播地址为自己本身 VS：[iyunv@localhost~]# ifconfig eno16777736:0 172.16.50.50 netmask 255.255.255.255 broadcast172.16.50.50 up RS：[iyunv@localhost~]# ifconfig lo:0 172.16.50.50 netmask 255.255.255.255broadcast 172.16.50.50 up
3.RS服务器上配置路由 [iyunv@localhost~]# route add -host 172.16.50.50 dev lo:0

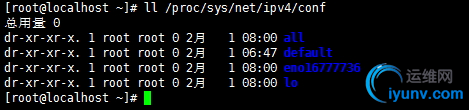

4.RS服务器配置APR内核参数修改 [iyunv@localhost~]# ll /proc/sys/net/ipv4/conf (1)ARP响应行为和ARP解析行为内核参数： 1)arp_annouce定义通告级别 0：默认级别，将本地的任何接口上的配置的地址都在网络中通告 1：尽量避免向本主机上的其他网卡进行网络通信，特殊情况下其他接口也可以 2：总是使用最佳网络地址接口(仅使用定义的网卡接口在同网络通信) 2)arp_ignore定义响应级别(0-8九个级别)，响应时忽略方式 0：都全都响应 1：只对从本接口进入的请求响应，且本接口地址是个网络地址 … … 注释：一般使用arp_annouce=2，arp_ignore=1 (2)配置各RS主机参数 注意：all必须配置、eno16777736(本地)和lo两个可以同时全部配置或者配置其中一个 RealServer内核参数： #echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore # echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce #echo 1 > /proc/sys/net/ipv4/conf/INTERFACE/arp_ignore # echo 2 > /proc/sys/net/ipv4/conf/INTERFACE/arp_announce 注意：INTERFACE为你的物理接口；此处网卡接口指的是eno16777736和lo
5.VS主机：定义配置lvs-dr模式(此处采用rr算法) (1)配置查看 [iyunv@localhost~]# ipvsadm -A -t 172.16.50.50:80 -s rr [iyunv@localhost~]# ipvsadm -a -t 172.16.50.50:80 -r 172.16.200.10 -g [iyunv@localhost~]# ipvsadm -a -t 172.16.50.50:80 -r 172.16.200.11 -g [iyunv@localhost~]# ipvsadm -L -n (2)测试 因为基于rr算法调度，依次分发给RS主机
七、通过防火墙标记来定义lvs 1.FWM防火墙标记功能 防火墙标记可以实现多个集群服务绑定为同一个，实现统一调度；将共享一组RS的集群服务统一进行定义 FWM基于iptables的mangle表实现防护墙标记功能，定义标记做策略路由 2.FWM定义集群的方式 (1)在director上netfilter的mangle表的PREROUTING定义用于"打标"的规则 ~]#iptables -t mangle -A PREROUTING -d $vip -p $protocol --dport $port -j MARK--set-mark # $vip:VIP地址 $protocol：协议 $port:协议端口 (2)基于FWM定义集群服务： ~]#ipvsadm -A -f # -s scheduler 3.实例演示 [iyunv@localhost~]# iptables -t mangle -A PREROUTING -d 172.16.50.50 -p tcp --dport 80 -j MARK--set-mark 5 [iyunv@localhost~]# ipvsadm -A -f 5 -s rr [iyunv@localhost~]# ipvsadm -a -f 5 -r 172.16.200.10 -g [iyunv@localhost~]# ipvsadm -a -f 5 -r 172.16.200.11 -g
八、LVS持久连接功能：lvs persistence 1.lvs persistence功能 无论ipvs使用何种scheduler，其都能够实现在指定时间范围内始终将来自同一个ip地址的请求发往同一个RS；实现方式和lvs调度的十种算法无关，通过lvs持久连接模板(hash表)实现，当超过自定义的可持节连接时长候再根据LVS算法本身进行调度。 ipvsadm命令中-p选项实现，在-p后不指定具体数字(单位:秒)，默认为300，到时候会自动延长2分钟，对于web本身就是15秒
2.模式 (1)每端口持久(PPC) 客户端对同一服务端口发起请求，会基于该服务的端口实现请求在一段时间内对同一RS服务器持久连接； 例如：有两台主机做为RS服务器做http和hssh的两种服务的集群，仅http做每端口持久，Client请求会实现绑定在，但是22号端口请求不会绑定在同一台RS (2)每客户端持久(PCC)：定义tcp或udp协议的0号端口为集群服务端口 director会将用户的任何请求都识别为集群服务，并向RS进行调度；同一客户端的请求任何端口都发往同一台第一次选定的RS服务器 (3)每防火墙标记持久(PFWMC) 将两个或两个以上服务通过防火墙打标绑定在一起，这些服务的请求实现同时定向与同一台RS服务器，服务绑定同一RS 实例： lvs-dr模式下以rr算法绑定http和https服务 ~]#iptables -t mangle -A PREROUTING -d 172.16.100.9 -p tcp --dport 80 -j MARK--set-mark 99 ~]#iptables -t mangle -A PREROUTING -d 172.16.100.9 -p tcp --dport 443 -j MARK--set-mark 99 ~]#ipvsadm -A -f 99 -s rr -p ~]#ipvsadm -a -f 99 -r 172.16.100.68 -g ~]#ipvsadm -a -f 99 -r 172.16.100.69 -g
附录：LVS-DR类型RS脚本示例 #!/bin/bash # vip=172.16.50.50 interface="lo:0" case$1 in start) echo1 > /proc/sys/net/ipv4/conf/all/arp_ignore echo1 > /proc/sys/net/ipv4/conf/lo/arp_ignore echo2 > /proc/sys/net/ipv4/conf/all/arp_announce echo2 > /proc/sys/net/ipv4/conf/lo/arp_announce ifconfig$interface $vip broadcast $vip netmask 255.255.255.255 up routeadd -host $vip dev $interface ;; stop) echo0 > /proc/sys/net/ipv4/conf/all/arp_ignore echo0 > /proc/sys/net/ipv4/conf/lo/arp_ignore echo0 > /proc/sys/net/ipv4/conf/all/arp_announce echo0 > /proc/sys/net/ipv4/conf/lo/arp_announce ifconfig$interface down ;; status) ififconfig lo:0 |grep $vip &> /dev/null; then echo"ipvs is running." else echo"ipvs is stopped." fi ;; *) echo"Usage: `basename $0` {start|stop|status}" exit1 esac
|
