VLAN间通信并以太网通道同时配置DHCP服务

e23ewe

一、vlan概述

什么是vlan：vifrtual lan（虚拟局域网）

二、vlan的优势：广播控制、安全性、带宽利用、延迟。

三、vlan的种类：静态vlan：基于端口划分的静态vlan；动态vlan：基于mac地址划分的动态vlan；

四、vlan的配置：创建vlan有两种方法

1、全局配置模式：全局：vlan 2 创建vlan2；进入vlan：直接全局输入vlan；name 名字（给vlan2命名）

2、vlan数据库配置模式：特权：vlan database；vlan 2 name caiwu(创建vlan2并命名为caiwu)

3、删除vlan：进入vlan数据库或全局模式：no vlan 2.

4、接口加入vlan：进入将要加入vlan的接口然后输入switchport access vlan 3

  同时将多个接口加入vlan：全局：interface range f0/1 - 10 ;switchport access vlan 2将1-10 口同时加入vlan2.

注意：不同vlan配置不同的网络ID。

5、查看vlan信息：特权：show vlan brief

6、description 添加vlan描述信息；no description 取消描述信息

五、trunk中级连接

1、作用：实现跨交换机之间的vlan通信

2、链路类型：接入链路；中级链路（可以承载多个vlan）

3、vlan的标识：isl（cisco私有的标记方法）；ieee802.1q(公有的标记方法）：内部封装在标准以太网帧内插入了4字节，其中12位vlan标识。

4、isl和802.1q的异同：

相同点：都是限时了vlan的信息。

不同点：ieee802.1q是公有的标记方式，isl是私有的。isl采用外部标记的方法，802.1q采用内部标记的方法。isl标记的长度为30字节，802.1q标记的长度为4字节。

switchport mode trunk

5、trunk的模式和协商

trunk模式：接入access；干道trunk；动态期望desirable主动；动态自动auto被动

模式协商结果：switch1    switch2          结果

           trunk        auto             trunk

           trunk        desirable        trunk

           auto         auto             access

           auto         desirable        trunk

           desirable    desirable        trunk

6、trunk的配置：接口模式：switchport mode trunk（直接配置为trunk ）/dynamic desirable/dynamic auto/access/

7、在trunk链路上移除某vlan：进入trunk接口：switchport trunk allowed vlan remove 3 中继链路不允许传送vlan 3 的数据。

8、在trunk链路上添加某vlan：进入trunk接口：switchport trunk allowed vlan add 3

9、查看接口模式：show interface f0/5 switchport

六、ethernetchannel（以太网通道）

1、功能：多条线路负载均衡，带宽提高，容错，当一条线路失效时，其他线路通信，不会丢包。

2、以太网通道的配置：全局：interface range f0/6 - 8;switchport mode trunk ;channel-group 1 mode on

3、查看:show etherchannel summary

4、以太网通道必须遵循以下一些规则：参与捆绑的端口必须属于同一个vlan，如果是在中继模式下，要求所有参加捆绑的端口配置成相同的中继模式。

  所有参与捆绑的端口的物理参数设置比空虚相同，应该不同颜色的速度和全/办双攻模式设置。以太网一个通道最多八条链路。

七、在路由器上配置dhcp服务

1、全局ip dhcp pool 名字（定义地址池）

2、network 192.168.1.0 255.255.255.0（动态分配IP地址段）

3、default-router 192.168.1.254（动态分配的网关地址）

4、dns-server 202/106.0.20(动态分配的DNS服务器地址）此命令后可以跟多个备用的DNS服务器地址。

5、全局：ip dhcp excluded-address 192.168.1.1(预留已静态分配的IP地址）后面空格加IP可范围内应用。

实验一

实验名称：跨交换机vlan通信

步骤1：基本环境配置

工作中常常碰到同一个部门在不同的交换机下工作，遇到这种情况我们该如何操作呢，下面是实验。

首先打开cisco packet tracer ，购买两台交换机A  B，并为其各配4台主机。组成以下环境

接着在交换机下为各自主机分配vlan。

Switch#vlan database

% Warning: It is recommended to configure VLAN from config mode,

as VLAN database mode is being deprecated. Please consult user

documentation for configuring VTP/VLAN in config mode.

Switch(vlan)#vlan 2 name caiwu

VLAN 2 added:

   Name: caiwu

Switch(vlan)#vlan 3 name renshi

VLAN 3 added:

   Name: renshi

Switch(vlan)#exit

APPLY completed.

Exiting....

Switch#

Switch#conf t

Enter configuration commands, one per line.  End with CNTL/Z.

Switch(config)#interface range f0/2 - 3

Switch(config-if-range)#switchport access vlan 2

Switch(config-if-range)#interface range f0/4 - 5

Switch(config-if-range)#switchport access vlan 3

Switch(config-if-range)#

在A交换机上分出vlan2 caiwu 、vlan3renshi并将两台电脑的IP设置成不同网段的主机。同样操作到B交换机下。

步骤2：进行中继链路的配置

此时基本环境以搭建好，下面我们来查看一下

1    default                          active    Fa0/1, Fa0/6, Fa0/7, Fa0/8

                                               Fa0/9, Fa0/10, Fa0/11, Fa0/12

                                               Fa0/13, Fa0/14, Fa0/15, Fa0/16

                                               Fa0/17, Fa0/18, Fa0/19, Fa0/20

                                               Fa0/21, Fa0/22, Fa0/23, Fa0/24

2    caiwu                            active    Fa0/2, Fa0/3

3    renshi                           active    Fa0/4, Fa0/5

我们用192.168.1.3 ping 192.168.1.1 发现是不通的，这就无法实现实验目的，下面接着操作。

进入链接两个交换机的端口

Switch(config)#int f0/24

Switch(config-if)#switchport mode trunk

Switch(config-if)#

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/24, changed state to down

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/24, changed state to up

Switch(config-if)#

同样方式设置B交换机。

再ping

发现是可以通信的。至此试验完成。

实验二

实验名称：配置以太网通道

在实验一的基础上，如果我们有很多主机需要中继链路，那么就会对链路造成很大负荷，如何解决这个问题呢，下面实验配置以太网通道，可以有效的达到负载均衡，冗余，提高带宽等作用。

在实验1的基础上再连接两条线到A B 两台交换机之间。

进入交换机A输入以下命令：

Switch(config)#int range f0/22 - 24

Switch(config-if-range)#switchport mode trunk

Switch(config-if-range)#

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/22, changed state to down

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/22, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/23, changed state to down

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/23, changed state to up

Switch(config-if-range)#channel-group 1 mode on

Switch(config-if-range)#

Creating a port-channel interface Port-channel 1

%LINK-5-CHANGED: Interface Port-channel 1, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface Port-channel 1, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/22, changed state to down

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/22, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/23, changed state to down

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/23, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/24, changed state to down

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/24, changed state to up

同样方式进入B输入同样命令，这样就建好了一条通道

同样可以ping 通，且带宽更高，负载均衡。

实验三

实验名称：配置dhcp

步骤1：配置基本环境，并为路由器设置IP

购买一台路由器，一台交换机，三台主机并将之连接。

Router>enable

Router#conf t

Enter configuration commands, one per line.  End with CNTL/Z.

Router(config)#int f0/0

Router(config-if)#ip address 192.168.1.253 255.255.255.0

Router(config-if)#no shutdown

Router(config-if)#

%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up

这样就给路由器配置好了IP

步骤2：配置dhcp

在路由器输入下列命令：

Router(config)#ip dhcp pool nsd

Router(dhcp-config)#network 192.168.1.0 255.255.255.0

Router(dhcp-config)#default-router 192.168.1.254

Router(dhcp-config)#dns-server 202.106.0.20

Router(dhcp-config)#

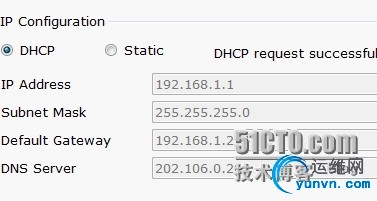

进入主机将IP设为DHCP

，
