corosync+pacemaker实现高可用(HA)集群(一)

3reef

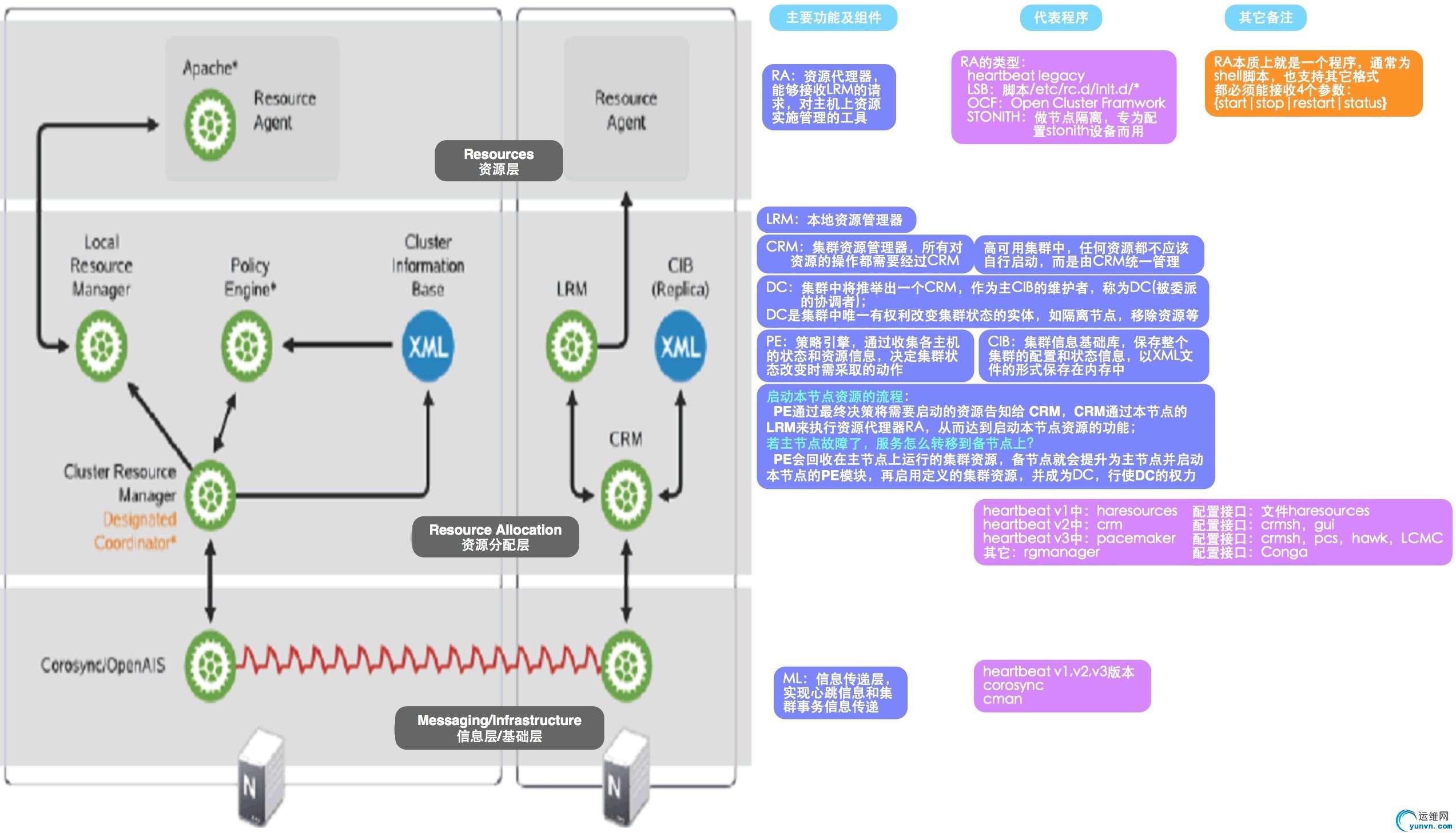

HA架构

注：图片较大，可点击在新窗口打开查看；

整个HA集群可分为3层：底层信息传递层、中间资源分配层和上层资源层；

图中蓝色部分为各层对应的主要组件及其功能，紫色部分是各层实现的开源软件，橙色部分是其它备注信息；

RHEL和CentOS的高可用集群解决方案

5版本

• 自带：RHCS(cman+pacemaker)
• 第三方软件：corosync+pacemaker，heartbeat(v1或v2)



6版本

• 自带：RHCS(cman+rgmanager)
• 第三方软件：corosync+rgmanager，cman+pacemaker，heartbeat v3+pacemaker，keepalived



重要概念

在准备部署HA集群前，需要对其涉及的大量的概念有一个初步的了解，这样在实际部署配置时，才不至于不知所云

资源、服务与主机(又称节点)的关系：

• 资源包括vip，httpd，filesystem等；
• 可整合多个资源形成一个服务；
• 服务必运行在某个主机上，主机上也可不运行服务(此为空闲主机)；
• 服务里的所有资源应该同时运行在同一个节点上，实现方式有2种：
  • 资源组；
  • 排列约束





资源类型

• primitive(或native)：原生资源，只能运行于一个节点
• group：组资源
• clone：克隆资源，只能将原生资源定义为克隆属性；一般用于定义stonith设备的参数(可定义“总克隆数”和“每个节点最多可运行的克隆数”等参数)
• master/slave：主从资源，也是克隆类型的，只能克隆2份；主的能读能写，从的不能读也不能写(如drbd的实现)



target-role：即资源刚配置完成时是否启动的属性

• Stopped：资源不启动；
• Started：选择合适节点启动；
• Master：资源启动，并提升其启动在主节点上；



no-quorum-policy：当集群故障，分裂为多个部分(称为“集群分区”)，当某一集群分区因无法满足“法定人数原则(即quorum)”而无法选举出主节点时，此分区中节点上的资源可作如下处理

• stop：停止所有资源，默认值
• ignore：继续管理所有资源，即忽略集群故障，在双节点实验环境中需要
• freeze：继续管理资源，但不再接受来自其他集群分区下节点的资源
• suicide：隔离集群分区下的所有节点



资源转移的方式

rgmanager：

• failover domain即故障转移域，利用优先级(priority)的机制决定主节点故障时，资源的转移流向；



pacemaker：利用资源约束的机制，有如下3种类型

• 资源黏性：资源运行在当前节点上是否远离的倾向性，数值越大表示越倾向留在当前节点
• 位置约束：资源更倾向于运行在哪个节点上，使用一个数值来表示约束的大小，数值越大越倾
  • inf：无穷大
  • n：整数值
  • -n：负数值
  • -inf：负无穷大


• 排列约束：资源运行在同一节点的倾向性
  • inf：无穷大，表示2个资源一定要运行在一起
  • -inf：负无穷大，表示2个资源绝不运行在一起


• 顺序次序：定义资源的启动次序及关闭次序



HA集群的工作模型

• A/P：two nodes，工作于主备模型；
• N-M：N>M，N个节点，M个服务；活动节点为M，空闲节点为N-M个；
• N-N：N个节点，N个服务；没有空闲节点；
• A/A：two nodes，双主模型，双主模型最适用的场景是对LVS做高可用；



配置部署HA集群

前期准备

各节点(即主机)的主机名与“uname -n”的结果保持一致：

# Node1+Node2：

vi /etc/hosts

172.16.25.16   node1.lamp.com node1

172.16.25.17   node2.lamp.com node2

# Node1:

sed -i 's@\(HOSTNAME=\).*@\1node1.lamp.com@g'  /etc/sysconfig/network

hostname node1.lamp.com

# Node2：

sed -i 's@\(HOSTNAME=\).*@\1node2.lamp.com@g' /etc/sysconfig/network

hostname node2.lamp.com

各节点时间保持一致：

# 添加计划任务，与NTP时间服务器保持一致即可

# Node1+Node2：

crontab -e

# Dscrip: Time Sync

# CTime: 2014.04.19

*/3 * * * * /usr/sbin/ntpdate 172.16.0.1 &>/dev/null

各节点间可基于密钥进行SSH通信，而无需密码：

# Node1:

ssh-keygen -t rsa

ssh-copy-id -i ~/.ssh/id_rsa.pub root@node2

# Node2：

ssh-keygen -t rsa

ssh-copy-id -i ~/.ssh/id_rsa.pub root@node1

部署方案一：heartbeat v2

安装配置

yum -y install perl-TimeDate net-snmp-libs libnet PyXML

rpm -ivh heartbeat-2.1.4-12.el6.x86_64.rpm heartbeat-pils-2.1.4-12.el6.x86_64.rpm heartbeat-stonith-2.1.4-12.el6.x86_64.rpm heartbeat-gui-2.1.4-12.el6.x86_64.rpm

# heartbeat：主程序包

# heartbeat-pils：提供通用插件和接口加载库

# heartbeat-stonish：提供了屏蔽(又称"爆头")其他节点的接口

# heartbeat-gui：为管理集群提供的gui配置接口

cd /usr/share/doc/heartbeat-2.1.4

cp ha.cf haresources authkeys /etc/ha.d  # 拷贝配置文件

vi /etc/ha.d/ha.cf # 配置主配置文件，添加节点信息

node node1.lamp.com

node node2.lamp.com

# 其它可参考配置：

# logfile /var/log/ha-log # 日志文件，可查看集群启动信息

# keepalive 2 # 心跳信息发送频率，此为2s一次

# deadtime 30 # 若此时间内未收到心跳信息，则判定节点死亡，此为30s

# initdead 120 # 主机刚启动时，可允许心跳信息的接收时间，至少需要是是deadtime的2倍

# udpport 694 # 监听端口，默认就是694

# bcast eth0 # 通过eth0接口广播心跳信息

# auto_failback on # 打开故障转回功能，即当故障主节点恢复后，资源仍将转移回主节点的过程

# ping 172.16.0.1 # 指定一个虚拟集群节点，用于生成quorum

# respawn hacluster /usr/lib/heartbeat/ipfail # 在heartbeat启动时随之启动的程序，如ipfail，可用于访问控制

# compression bz2 # 定义数据压缩格式

vi /etc/ha.d/authkeys # 配置使用sha1加密算法

auth 2

#1 crc

2 sha1 e3266a6f709a5c3e # 密码可通过命令“openssl rand -hex 8”生成

#3 md5 Hello!

chmod 600 /etc/ha.d/authkeys # 修改密钥文件权限

vi /etc/ha.d/haresources # 添加如下信息即可

node1 172.16.25.55 httpd # 表示在集群的主节点(尽量是node1)上先配置服务IP(就是一个虚拟IP)，然后启动httpd服务

/usr/share/heartbeat/ha_propagate # 同步配置文件至其他节点

service heartbeat start # 启动hearbeat服务

ss -antupl |grep 694 # 验证启动进程和端口

在heartbeat中HA集群的配置方式

主要有3种：haresources文件，crmsh接口和gui图形配置接口

haresources文件：

格式：node-name resource1 resource2 ... resourceN

# 资源格式：

# 服务IP资源格式：IPaddr::IP地址/子网掩码/配置的网卡/广播地址，如IPaddr::135.9.8.7/24/eth0/135.9.8.210

# LSB资源格式：脚本名称，如httpd

# 共享文件系统资源格式：Filesystem::挂载源::本地挂载目录::挂载文件系统类型，如Filesystem::172.16.251.163:/www/phpwind.com::/www/phpwind.com::nfs

实例：

# 配置虚拟IP，NFS目录挂载及httpd服务，并按书写顺序在node1上依次启动

node1 172.16.25.51 Filesystem::172.16.251.163:/www/phpwind.com::/www/phpwind.com::nfs httpd

# 缺点：利用文件的进行进行资源的管理配置过于简陋，故不推荐使用

crmsh接口配置：

vi /etc/ha.d/ha.cf

crm on # 添加此行，即打开crm配置接口

service heartbeat restart # 重启heartbeat服务

ps -ef | grep mgmtd; ss -antupl |grep 5560 # 检查mgmtd进程存在，且监听在5560端口上

crm_mon # 查看集群状态信息

crm_sh # 进入集群命令行配置界面

passwd hacluster # 为heartbeat生成的hacluster用户添加密码

hb_gui & # 进入GUI图形配置界面，对集群进行相关配置，需要填写上述密码哦

注：

crm_sh和hb_gui两种配置方式选其一即可；

crm_sh的使用可在内部使用help获得，但帮助信息很有限，不建议使用；

hb_gui的方式目前测试只在Xshell终端下可用，iTerm就不可以，具体配置自行摸索即可；
