RIP协议和RIP2

而温柔

环境：华为最新模拟器eNSP，下载地址：http://pan.baidu.com/s/1o6DdfBk

1、要求：

现有三台路由器，三台路由器都分别连接一个网段，要求通过使用RIP2协议使各个网段能够相互通信，并且要求查看RIP1和RIP2的的区别。

2、网络拓扑图：

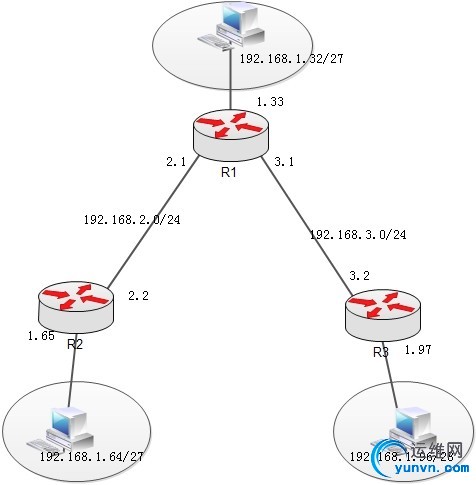

使用亿图工具绘制出的网络拓扑图如图1所示:

图1：网络拓扑图

3、物理拓扑图

4、实施

(1)路由器R1的配置

<Huawei>sys

<Huawei>system-view

Enter system view, return user view with Ctrl+Z.

[Huawei]int Eth0/0/0     //进入接口模式

[Huawei-Ethernet0/0/0]ip address 192.168.1.33 ?

INTEGER<0-32>  Length of IP address mask

X.X.X.X        IP address mask

//配置IP地址

[Huawei-Ethernet0/0/0]ip address 192.168.1.33 27

//进入接口eth0/0/1

[Huawei-Ethernet0/0/0]int eth0/0/1

[Huawei-Ethernet0/0/1]ip add

//配置IP地址

[Huawei-Ethernet0/0/1]ip address 192.168.2.1 24

//进入接口GigabitEthernet0/0/0

[Huawei]int GigabitEthernet0/0/0

[Huawei-GigabitEthernet0/0/0]ip add

//配置IP地址

[Huawei-GigabitEthernet0/0/0]ip address 192.168.3.1 24

//启动RIP协议

[Huawei]rip

[Huawei-rip-1]net

//通告相连网段

[Huawei-rip-1]network 192.168.1.32

[Huawei-rip-1]network 192.168.2.0

[Huawei-rip-1]network 192.168.3.0

(2)路由器R2的配置

//进入配置模式

<Huawei>system-view

Enter system view, return user view with Ctrl+Z.

//进入接口eth0/0/0

[Huawei]int eth0/0/0

//配置IP地址

[Huawei-Ethernet0/0/0]ip add 192.168.2.2  27

//进入接口eth0/0/1

[Huawei]interface eth0/0/1

[Huawei-Ethernet0/0/1]ip add

//配置IP地址

[Huawei-Ethernet0/0/1]ip address 192.168.1.65 27

//启动RIP协议

[Huawei]rip

[Huawei-rip-1]net

//通告相连网段

[Huawei-rip-1]network 192.168.2.0

[Huawei-rip-1]network 192.168.1.0

(3)路由器R3的配置

//进入配置模式

<Huawei>system-view

Enter system view, return user view with Ctrl+Z.

//进入接口eth0/0/0

[Huawei]int eth0/0/0

[Huawei-Ethernet0/0/0]ip add

//配置IP地址

[Huawei-Ethernet0/0/0]ip address 192.168.3.2 24

//进入接口eth0/0/1

[Huawei]int eth0/0/1

//配置IP地址

[Huawei-Ethernet0/0/1]ip address 192.168.1.97 27

//退出接口模式

[Huawei-Ethernet0/0/1]quit

//启动RIP协议

[Huawei]rip

//通告相连网段

[Huawei-rip-1]net

[Huawei-rip-1]network 192.168.3.0

[Huawei-rip-1]network 192.168.1.0

(4)PC1的配置

(5)PC2的配置

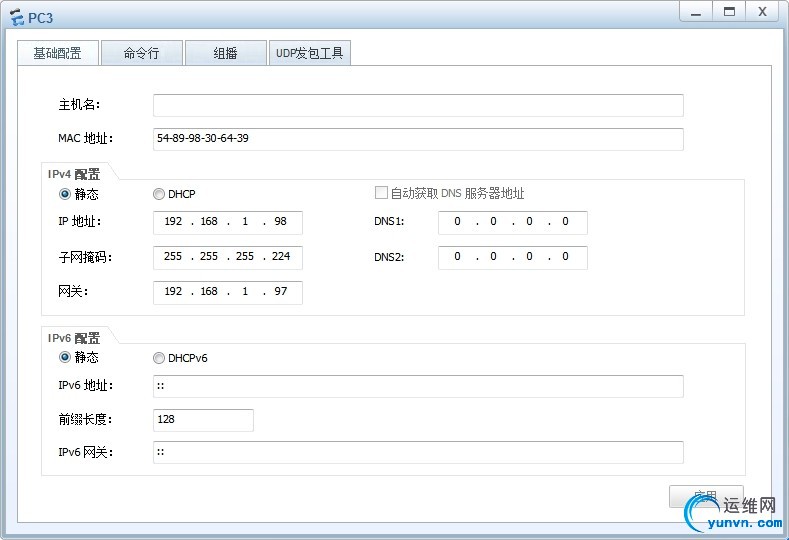

(6)PC3的配置

5、测试验证

（1）查看R1的路由表

（2）查看R2的路由表

（3）查看R3的路由表

从R1、R2、R3的路路由表可以看出RIP1具有自动汇总功能。

（3）PC1 ping PC2

从上面可知是ping不通的，因为RIP1不支持可变长子网不连续的，如果使它们相同还需要在接口上启动RIP2

6、在接口上启动RIP2，并验证

（1）在R1上配置RIP2

[Huawei]int eth0/0/0

//在接口eth0/0/0上启动RIP2

[Huawei-Ethernet0/0/0]rip version 2

[Huawei-Ethernet0/0/0]int eth0/0/1

[Huawei-Ethernet0/0/1]rip ve

//在接口eth0/0/1上启动RIP2

[Huawei-Ethernet0/0/1]rip version 2

[Huawei]int GigabitEthernet0/0/0

[Huawei-GigabitEthernet0/0/0]rip ve

//在接口GigabitEthernet0/0/0上启动RIP2

[Huawei-GigabitEthernet0/0/0]rip version 2

（2）在R2上配置RIP2

[Huawei]int eth0/0/0

[Huawei-Ethernet0/0/0]rip ve

//在接口eth0/0/0上启动RIP2

[Huawei-Ethernet0/0/0]rip version 2

[Huawei-Ethernet0/0/0]int eth0/0/1

[Huawei-Ethernet0/0/1]rip ve

//在接口eth0/0/1上启动RIP2

[Huawei-Ethernet0/0/1]rip version 2

（3）在R3上配置RIP2

[Huawei]int eth0/0/0

[Huawei-Ethernet0/0/0]rip ve

//在接口eth0/0/0上启动RIP2

[Huawei-Ethernet0/0/0]rip version 2

[Huawei-Ethernet0/0/0]int eth0/0/1

[Huawei-Ethernet0/0/1]rip ver

//在接口eth0/0/1上启动RIP2

[Huawei-Ethernet0/0/1]rip version 2

（4）验证：

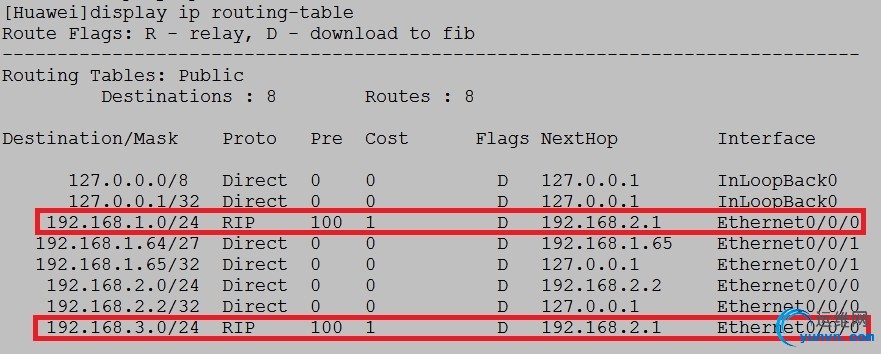

  1）查看R1的路由表：

  2）PC1 ping PC2

  2）PC1 ping PC3

从上图可以看出RIP2支持可变长不连续子网掩码
