在vSphere ESXi6 中成功安装 Nexus 1000v n1000v-dk9.5.2.1.SV3.1.10

经过10多天的安装调试，终于成功在vSphere ESXi6 中成功安装 Nexus 1000v n1000v-dk9.5.2.1.SV3.1.10

有一些体会经验：

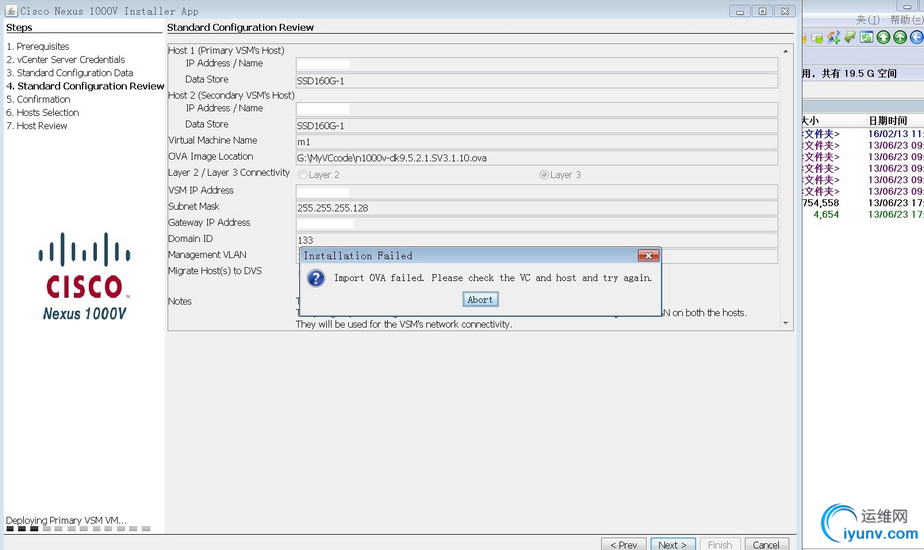

1、Nexus1000V-install_CNX.jar(11,822,865 bytes)不能用于在vSphere ESXi6中安装VSM，最高只能用于ESXi5.5中安装VSM。在ESXi6中只能用于安装VEM。
    我安装的是vCenter-Server-Appliance VCSA-all-6.0.0-3343019，在ESXi6中可以在vCenter中使用Deploy OVF Template安装VSM。

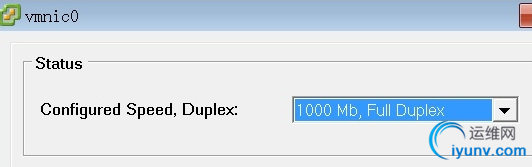

2、注意：添加的VEM主机的网卡，根据情况设置为强制速度(10M、100M、1000M)和强制半双工全双工，设置为自适应VM的网络不通，或者时通时不通。Nexus1000V不支持自适应。

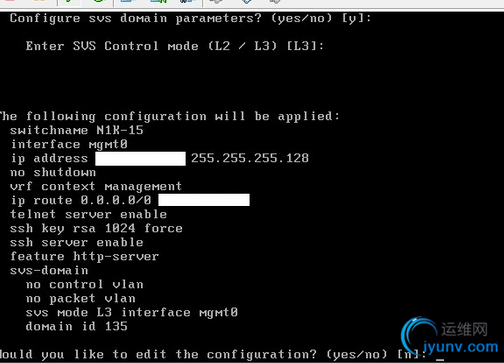

3、L3 3层模式终于通了，添加host后、必须同时迁移该host网管vmk0，VSM中已经能够看到VEM，关键是port-profile type vethernet配置中必须加入：capability l3control

Cisco Nexus Operating System (NX-OS) Software
TAC support: http://www.cisco.com/tac
Copyright (c) 2002-2015, Cisco Systems, Inc. All rights reserved.
The copyrights to certain works contained in this software are
owned by other third parties and used and distributed under
license. Certain components of this software are licensed under
the GNU General Public License (GPL) version 2.0 or the GNU
Lesser General Public License (LGPL) Version 2.1. A copy of each
such license is available at
http://www.opensource.org/licenses/gpl-2.0.php and
http://www.opensource.org/licenses/lgpl-2.1.php
N1K-15# show module
Mod  Ports  Module-Type                       Model               Status
---  -----  --------------------------------  ------------------  ------------
1    0      Virtual Supervisor Module         Nexus1000V          active *
3    1022   Virtual Ethernet Module           NA                  ok

Mod  Sw                  Hw
---  ------------------  ------------------------------------------------
1    5.2(1)SV3(1.10)     0.0
3    5.2(1)SV3(1.10)     VMware ESXi 6.0.0 Releasebuild-3380124 (6.0)

Mod  Server-IP        Server-UUID                           Server-Name
---  ---------------  ------------------------------------  --------------------
1    x.x.x.150        NA                                    NA
3    x.x.x.207        4c4c4544-004a-5910-8052-c7c04f323358  NA

* this terminal session
N1K-15#

4、最为关键的是port-profile的配置，上联口要配置为trunk、VM用下联口要配置为access。可以指定专用系统vlan，也可以全部共用vlan 1。




5、最为关键的port-profile的配置样本，已经试验通过。可以直接拷贝粘贴到SSH界面执行即可

config t

no port-profile type ethernet Uplink-ESXi215
no port-profile type vethernet Veth-ESXi215

port-profile type ethernet Uplink-ESXi215
vmware port-group
switchport mode trunk
switchport trunk allowed vlan all
no shutdown
system vlan 1
state enabled

port-profile type vethernet Veth-ESXi215
vmware port-group
capability l3control
switchport mode access
switchport access vlan 1
no shutdown
system vlan 1
state enabled

copy running-config startup-config
end

show running-config port-profile
