Citrix XenMobile 10.x灾难恢复架构设计

34222

移动设备快速地改变传统工作模式，让员工自己携带设备（BYOD）成为势不可挡的新兴潮流，但是就IT管理而言，在安全控管方面却是一项新挑战。Citrix推出从桌面到移动设备的Citrix XenMobile解决方案，并成为该领域的领导者之一。
  随着每一种解决方案的发展和成熟，都需要有相应的针对大规模部署和灾难恢复等的解决方案架构出现，或着说在产品设计之初就应该考虑到灾难恢复的场景。本文从XenMobile 10.x的产品版本出发，使用Citrix另外一块产品NetScaler来集成架构和设计基于XenMobile 10.x版本的灾难恢复架构。
本文设计的灾难恢复架构基于两个数据中进行设计，并且考虑每个数据中心内的服务器和软件层面的高可用模式。主要涉及到的产品知识如下：

• Windows AD

• DNS

• NetScaler LB

• NetScaler GSLB

• XenMobile

• Windows SQL Server

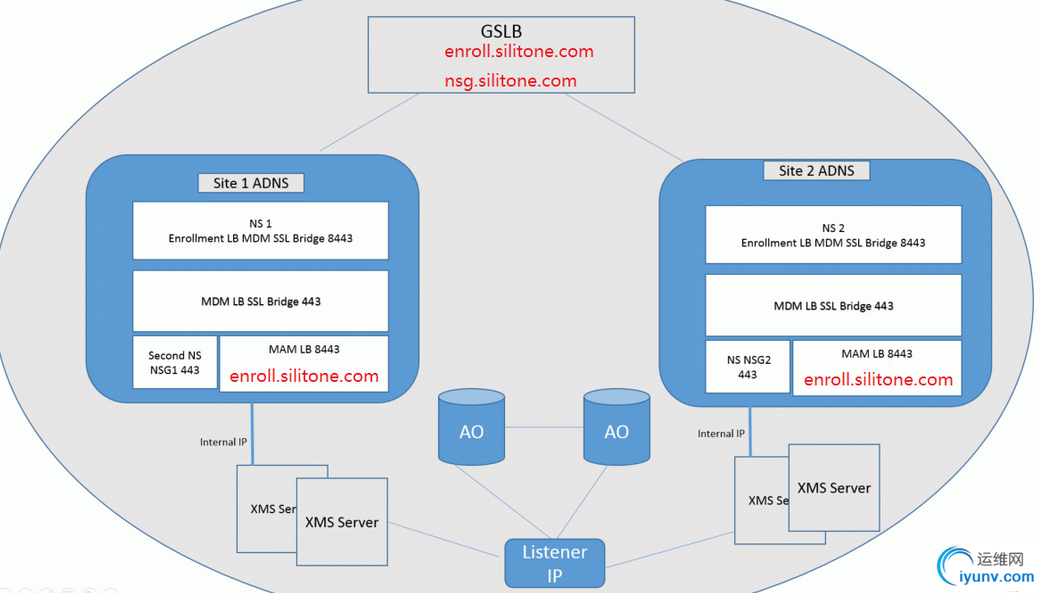

其灾难恢复架构下的基本框架如下图所示：

框架说明：
1、本架构使用NetScaler的GSLB技术来进行容灾。在两个数据中心，每个数据中心分别发放置Citrix NetScaler的硬件设备，构建全局的负载均衡GSLB。GSLB在数据中心构建DNS资源池，在正常情况下，Site1为主数据中心，Site2为灾备中心，所有的业务会被NetScaler发往Site1，当Site1出现故障的时候，GSLB进行网络切换，将流量切换至灾备数据中心Site2。
2、两个数据中心之间的网络是相互联通的，便于进行网络切换和进行数据配置的同步。并且每个数据中心都需要提供4个公网IP地址来进行配置使用。
3、移动设备在公网上统一注册的域名为enroll.silitone.com，并通过公网域名nsg.silitone.com建立应用级别的mVPN。

数据中心内部软件层面XenMobile组件设计
在生产环境中，Citrix 建议采用群集配置部署 XenMobile 解决方案，以实现可扩展性和服务器冗余目的。部署 XenMobile组件：

• NetScaler：使用NetScaler设备来负载XenMobile集群服务器，并且是移动设备和后端服务器之间建立的通道使用VPN。为了保证NetScaler的高可用，使用至少2台NetScaler设备构建HA或着集群。

• XenMobile。XenMobile服务器是一个封装好的VM，即虚拟机，下载之后直接导入到底层服务器虚拟化平台之上，配置基本的IP地址和一部分初始化信息之后即可正常运行。初始化后就可以在 XenMobile 控制台中配置策略和设置，以允许用户注册其移动设备。也可以配置移动应用程序、Web 应用程序和 SaaS 应用程序。移动应用程序可以包括 Apple App Store 或 Google Play 中的应用程序。用户还可以连接到您通过 MDX Toolkit 打包并上载到控制台的移动应用程序。为保证XenMobile服务器本身的高可用性，采用2台XenMobile服务器构建集群。

• Active Directory：采用Windows Active Directory认证。为了保证高可用性，在两个数据中心，分别构建2台AD服务器。采用双主方式进行设计，每个数据中心各放置的2台AD控制器，其中各有一台AD主域控制器和一台备用预控制器。

• SQL Server：XenMobile的配置和策略等信息存储在数据库中，支持SQL Server数据库，本架构采用SQL Server 2014版本。为了保证高可用我们采用Always On技术保证SQL高可用。每个数据中心放置一台SQL Server 2014服务器，总计2台组成Always On集群。如果规模较大，为了并发和负载，可以放置2台SQL服务器，总计4台SQL Server组成Always On集群。

• License:每个数据中心一台，其中灾备中心License做冷备。

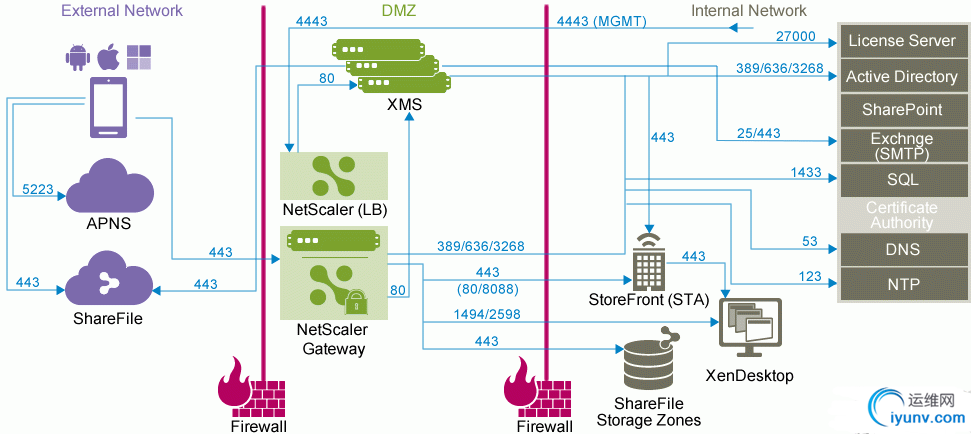

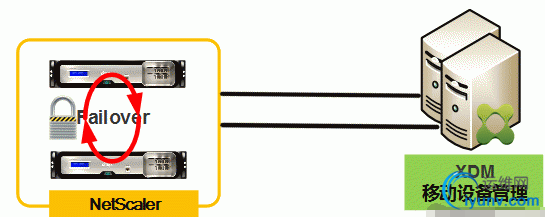

集群部署模式如下图所示：

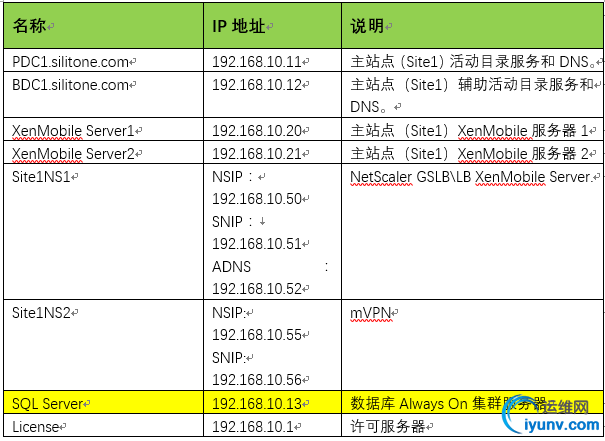

因此Site1的规划表如下：

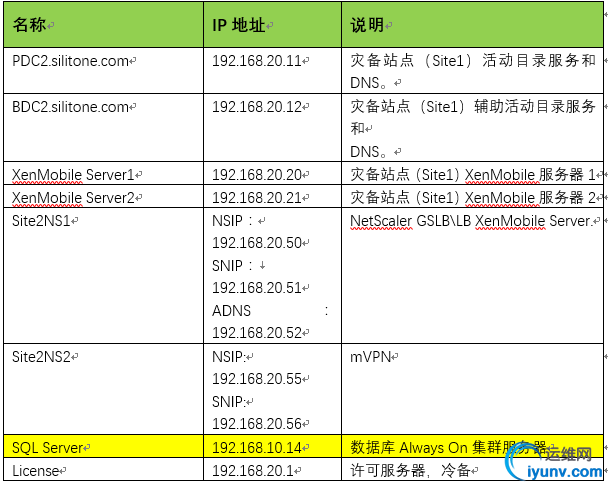

Site2的规划表：


数据中心内部软件服务层面集成NetScaler高可用设计


在服务层面，我们需要安装常规在数据中心内部的部署，给MDM和MAM设置负载均衡和给NSG设置

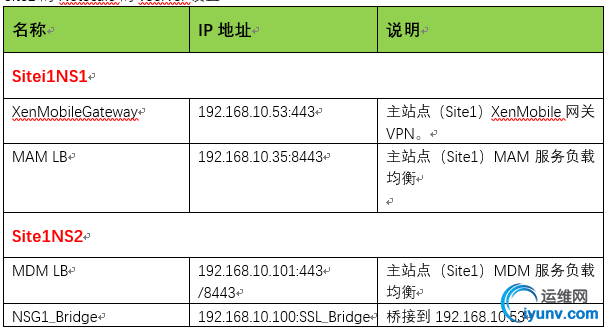

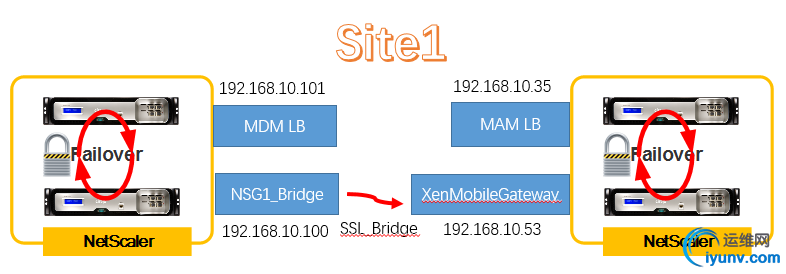

Site1的NetScale的vServer设置：

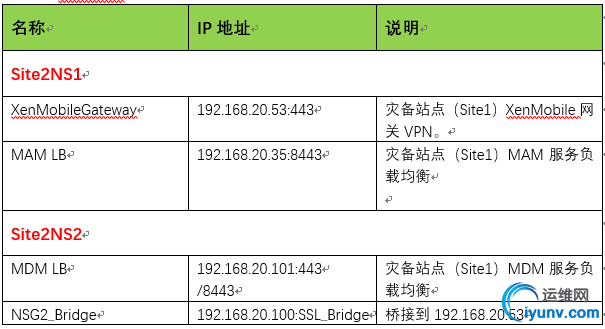

Site2上NetScaler上的设置



配置NetScalerGSLB设计XenMobile灾难恢复
假如Site1站点有如下4个可以的公网IP地址：

• 50.97.93.43

• 50.97.93.44

• 50.97.93.45

• 50.97.93.46

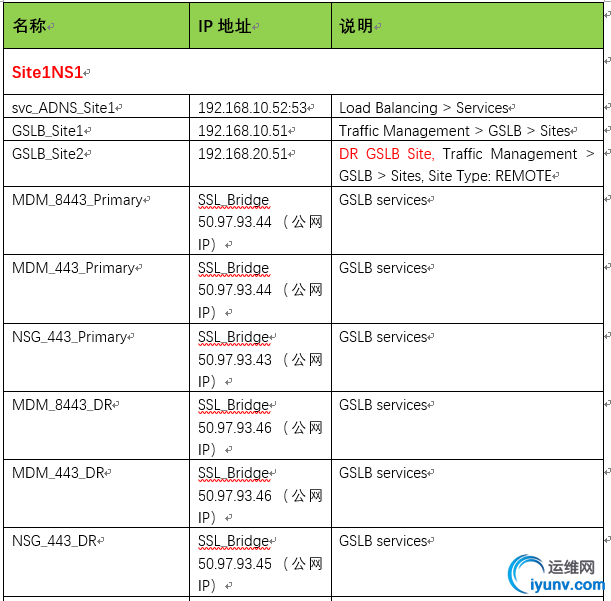

Site1的GSLB设计




假如Site2站点有如下4个可以的公网IP地址：

• 75.126.153.43

• 75.126.153.44

• 75.126.153.45

• 75.126.153.46

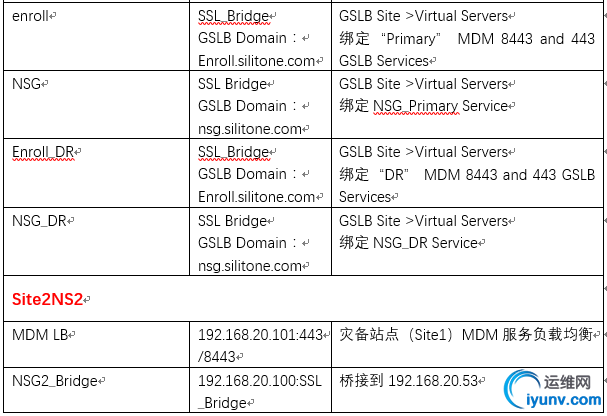

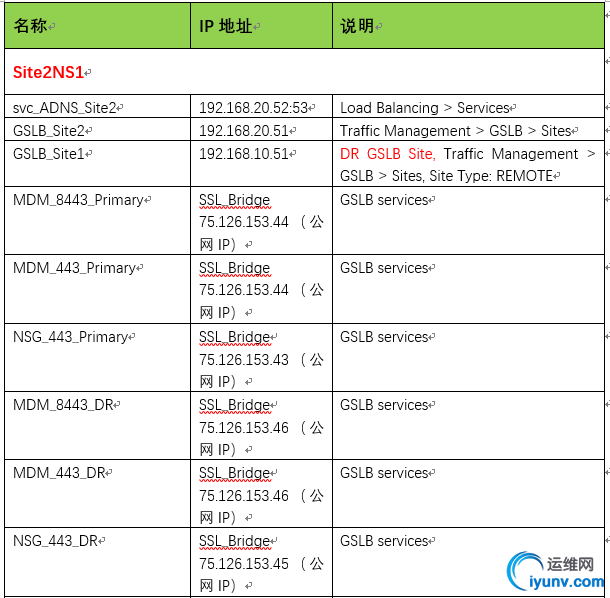

Site2的GSLB设计

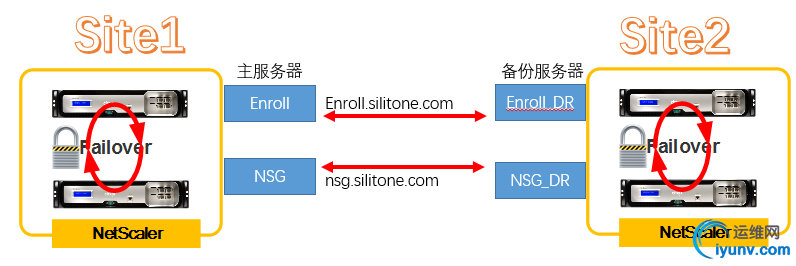

上述配置设计完成后，将Sitei1上的NS1的GSLB vServer enroll设置一个备份服务器，该备份服务器指向Enroll_DR。同时将GSLB vServer NSG设置一个备份服务器，该备份服务器指向NSG_DR。
同理可得，在Site2上的是NS1的GSLB vServer Enroll_DR设置一个备份服务器，该备份服务器指向enroll。同时将GSLB vServer NSG_DR设置一个备份服务器，该备份服务器指向NSG。
