Nginx + Tomcat 负载均衡集群的搭建实例

34222

                      操作系统： CentOS6.5   JDK软件版本：jdk1.7.0_65  Tomcat软件版本：apache-tomcat-7.0.54

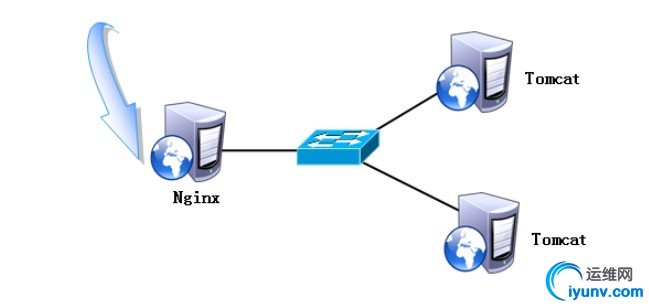

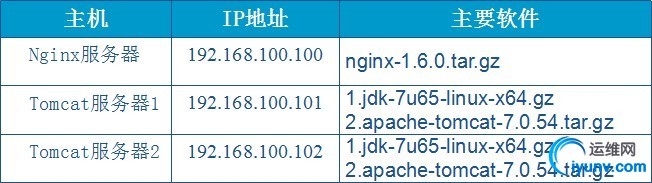

案例环境：拓扑图和案例环境



一、在对应的服务器上分别安装Nginx和Tomcat
1.Nginx的安装方法大家可以参考：Nginx的源码安装

2.Tomcat的安装方法大家可以参考：Tomcat的安装与配置


注意：如果防火墙没有关闭的朋友，在安装完成之后，分别在对应的服务器上创建防火墙规则
Nginx服务器上防火墙规则

Tomcat服务器上防火墙规则


二、配置Nginx服务器反向代理两个Tomcat站点并实现负载均衡
1.修改Nginx的配置文件nginx.conf

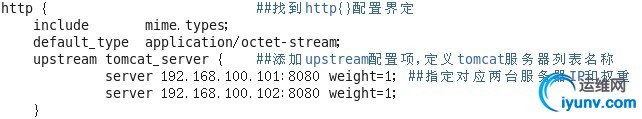

第一是在“http {}”界定中添加配置项upstream

这里说一下“weight”，其含义就是权重的意思，如果tomcat服务器权重数值越大，则“.jsp”的请求分配到该服务器的概率越大，生产环境中要看哪台tomcat服务器的性能好，性能好的可以权重大一些，也就是让性能好的服务器处理的请求多一些，这里为了比较测试效果就设置为一样了。

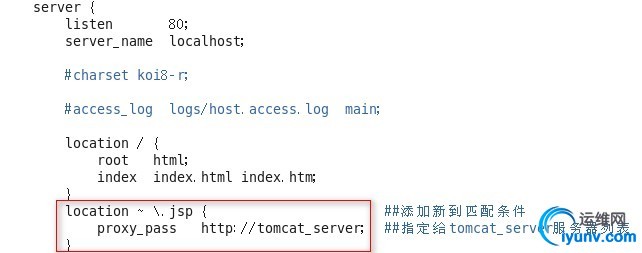

第二是在“http {}”界定的子界定“server {}”中添加新的“location / {}”


2.修改好配置文件后重启nginx服务


3.分别在两台tomcat服务器上创建测试页，为了更加直观的显示负载均衡效果，第一台tomcat服务器测试页内容为“tomcat-1”，第二台tomcat服务器测试页内容为“tomcat-2”

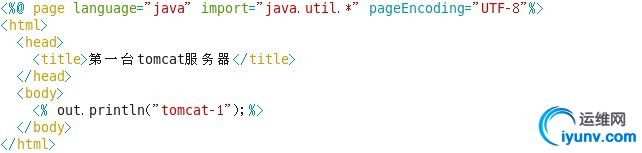

第一台Tomcat服务器测试页

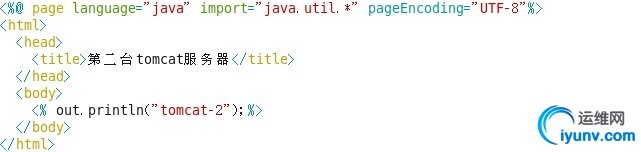

第二台Tomcat服务器测试页



4.访问测试页，查看反向代理和负载均衡效果

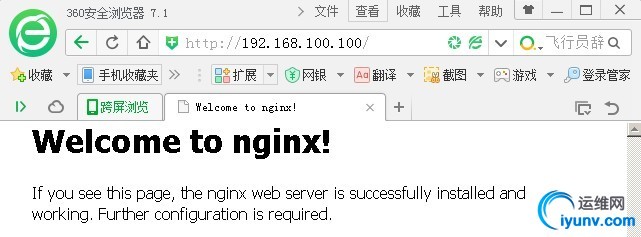

首先访问Nginx测试页：192.168.100.100，我们看到可以正常浏览Nginx的测试页

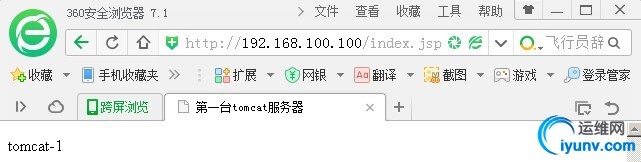

然后访问以“.jsp”结尾的测试页：192.168.100.100/index.jsp，我们可以看到Nginx服务器反向代理了Tomcat站点，这里显示的是第一台Tomcat服务器测试页


最后在当前页面做刷新操作：“F5”，可以看到页面自动变成了第二台Tomcat的测试页

这样就实现了Nginx + Tomcat的负载均衡集群
