详解Exchange 2013 客户端访问高可用
当我们在考虑Exchange Server 2013的高可用时,除了一定要保证邮箱服务器高可用之外,我们也必须确保客户端访问服务器的高可用性。
学完本节后我们将能够: 1、 为客户端访问服务器的高可用性规划软硬件; 2、 描述网络负载均衡(NLB); 3、 描述应用NLB的关键好处; 4、 理解客户端访问服务器的高可用方式; 5、 配置客户端访问的高可用性。
环境:
Exchange 版本 | Exchange Server 2013 SP1 | Exchange 所在操作系统 | WS2012 R2 | Outlook 版本 | Outlook 2010 | 客户端 | OWA | Outlook 所在操作系统 | WIN7 SP1 |
规划客户端访问服务器的高可用性 所有的客户端全都使用客户端访问服务器去访问邮箱,所以客户端访问服务器的高可用性显的很是重要,如果在一个AD站点中客户端访问服务器不再可用,用户还可以使用其他站点的客户端访问服务器。 如果用户是在互联网上链接到客户端访问服务器,并且客户端访问服务器在一个主站点中,这些客户端的请求将被代理到其他的AD站点中,如果在主站点中的客户端访问服务器不可用,将会阻止用户的代理,也就访问不到邮箱,因此,高可用对主站点来说变得十分关键。
为了启用客户端服务器的高可用性,我们首先可以部署多台客户端访问服务器,然后我们可以配置基于硬件或软件的网络负载均衡,比如F5设备、Windows Server 2012的网络负载均衡功能等。我们也可以为客户端访问服务器创建多个DNS A 记录,我们还可以启用DNS 轮循,DNS 轮循可以让我们跨不同的客户端访问服务器分配网络链接,虽然这么说,但是注意,它不支持自动式的故障转移,所以有命中的问题。
负载均衡在不同的客户端访问服务器之间分布客户端访问请求,如果一个客户端访问服务器不再可用,请求将分发给其余的客户端访问服务器。
所有的客户端访问服务器都必须被配置为使用相同的数字安全证书,这是因为所有的客户端访问服务器都使用相同的访问入口。 互联网用户 对于互联网用户来说,我们必须在我们的设计中考虑互联网连接的冗余,我们可以用多条不同的运营商线路,还允许在我们的阻止中通过两个运营商访问。如果其中一个ISP失败了,用户还能使用其他额外的ISP进行访问。
另外,如果我们配置为互联网可以直接访问每个AD站点,站个互联网连接失败后,将只影响一个AD站点,可以减少失败带来的损失,但是,这样不提供完整的冗余。 什么是网络负载均衡 网络负载均衡增强了服务器的应用程序的可用性和可扩展性,比如Web 服务器、FTP 服务器、防火墙、代理、VPN、或其他服务。
单个运行Windows Server的服务器可以提供有限的服务器和可靠性和可扩展性,但是对于NLB,我们可以将一组最多32个服务器组成一个NLB 群集去提供负载均衡和冗余,因为每个服务器都在响应客户端的请求,所有服务器上的每个应用程序文件和数据都必须相同。
我们还应该意识到在NLB群集中,数据是不共享的,通常来说,我们可以使用单独的数据或后端服务器去存档数据或在WEB服务器上提供一种数据同步的机制。
然而,这样的需求限制了应用程序的负载均衡,有时候,这些应用程序被称为“无状态”。 网络负载均衡的关键好处1、 可扩展性,NLB允许我们去扩展网络服务去迎合客户端请求,我们可以添加新的服务器到NLB群集中而我们无需重写应用程序或重新配置客户端。我们不需要去将NLB离线就可以获得新的容量,另外NLB群集 中的服务器也不需要具有相同的硬件。
2、 高可用性,如果在NLB群集中一台服务器失败了,NLB支持通过重定向入站流量来做到高可用,已经连接到失败的服务器的连接将丢失,但是互联网服务仍然可用,在大多数情况下,比如WEB 服务器,客户端将自动的重试失败的请求,客户端将在收到响应之前经历很少时间的延迟,一般来说,NLB可以使用TCP来为任何应用程序和服务提供负载均衡。
3、 性能,NLB支持用一个或多个虚拟IP分布入站流量的方式去提供服务器的扩展性能。在NLB群集中的服务器同时响应客户端请求,哪怕在一个相同的客户端上发出多个请求,比如一个WEB浏览器可能包含很多文字图片在一个单一的网页上,NLB可以使响应时间变得很短。 考虑实现高可用性的客户端访问服务器下面有几个我们在设计客户端访问服务器高可用时应该考虑到的:

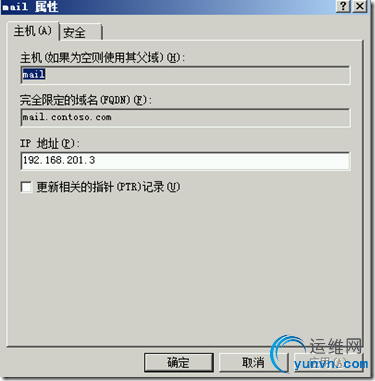

1、 用客户端访问服务器去管理数字证书,所有数字证书都应该符合我们的命名空间。 2、 知道自己的客户端访问服务器都提供了什么样的协议是很重要的,下列协议应该被启用,每台服务器启用的协议都应该相同: Exchange ActiveSync POP3 IMAP4 EWS Outlook Anywhere 3、 使用硬件或软件的NLB去提供负载均衡 4、 我们可以使用第4层或第7层去提供负载均衡,当我们使用第7层负载均衡和会议关联性,在客户端和服务器之间所有的请求将被发送到相同的邮箱服务器,当我们使用第4层负载均衡,所有的请求将分布在传输层。Exchange Server 2013不需要会话关联性,无需会议关联性的第4层负载均衡允许我们去增加容量和负载均衡的利用率。 配置客户端访问服务器的高可用1、DNS 轮循

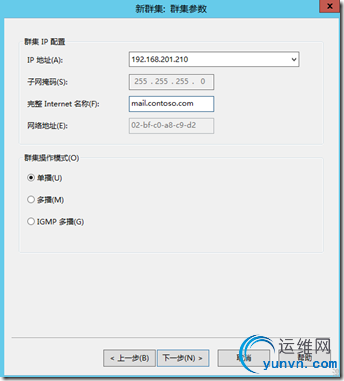

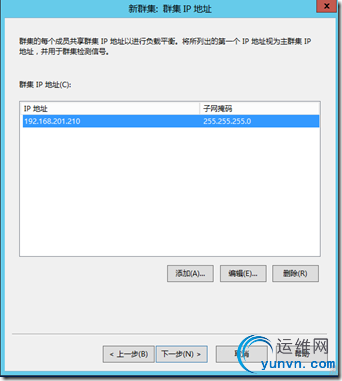

2、网络负载均衡在EX01上安装NLB组件
在EX02上安装NLB组件
同样在对方服务器如此操作即可
3、注意事项注意每台CAS上都要有符合命名空间的证书
每台CAS上都要提供相同的服务
希望这篇文章能帮到大家
|
