tomcat构建及session保持

21312

Tomcat是开放源码的web应用服务器。可以处理像asp,php,cgi,jsp等Apache不能处理的动态页面，但在处理静态资源能力不如Apache服务器，所以通常与Apache在同一台服务器上集成，形成一个可以同时高效处理动静资源的web服务器。

  Tomcat组件：

    顶级组件：Server

    服务类：Service

    连接器：http，https，ajp

    容器类：Engine，Host，Context

    被嵌套的组件：valve（访问控制），logger（日志），realm（用户认证），loader（加载                器），manager（管理器）

    集群类组件：listener（侦听器）

---

  Tomcat安装

    （1）系统自带的openjdk+tomcat

1	[iyunv@node5 ~]# yum install -y java-1.7.0-openjdk.x86_64 java-1.7.0-openjdk-devel.x86_64

    修改环境变量，使其被系统应用：

1	[iyunv@node5 ~]# vim /etc/profile.d/java.sh



1	[iyunv@node5 ~]# exec bash                #重读bash，取代之前的bash

1	[iyunv@node5 ~]# yum -y install tomcat.noarch tomcat-webapps.noarch tomcat-admin-webapps.noarch tomcat-lib.noarch               #安装tomcat及相应组件

    这时可以通过systemctl start tomcat.service开启tomcat服务

    （2）使用Oracle JDK和tomcat主站提供的编译完成的程序包

1	[iyunv@node5 ~]# rpm -ivh jdk-8u25-linux-x64.rpm

    修改环境变量，使其被系统应用：

1	[iyunv@node5 ~]# vim /etc/profile.d/java.sh



1 2 3 4 5

[iyunv@node5 ~]#   exec bash                #重读bash，取代之前的bash [iyunv@node5 ~]#  tar xf apache-tomcat-8.0.23.tar.gz -C /usr/local [iyunv@node5 ~]#  cd /usr/local [iyunv@node5 ~]#  ln -sv apache-tomcat-8.0.23 tomcat  #创建tomcat软链接 [iyunv@node5 ~]#  vim /etc/profile.d/tomcat.sh      #修改环境变量



    添加tomcat脚本

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

#!/bin/bash # JAVA_HOME=/usr/java/latest CATALINA_BASE=/usr/local/tomcat PATH=$JAVA_HOME/bin:$CATALINA_BASE/bin:$PATH export JAVA_HOME CATALINA_BASE PATH case $1 in start)   exec $CATALINA_BASE/bin/catalina.sh start   ;; stop)   exec $CATALINA_BASE/bin/catalina.sh stop   ;; restart)   $CATALINA_BASE/bin/catalina.sh stop   sleep 2   exec $CATALINA_BASE/bin/catalina.sh start   ;; *)   echo "Usage: `basename $0` (start|stop|restart)"   exit 1   ;; esac

    这时可以通过systemctl start tomcat.service开启tomcat服务

---

  Tomcat目录结构

    bin：存放各种平台下启动和关闭Tomcat的脚本文件

    lib：存放Tomcat服务器和所有web应用需要的jar包

    conf：Tomcat的各种配置文件,最重要的是server.xml

    logs：存放Tomcat的日志文件

    webapps：web应用的默认部署目录

    temp：临时文件目录

  Tomcat配置文件

    server.xml：主配置文件

    context.xml：每个webapp都可以专门的配置文件，这些配置文件通常位于webapp程序目录下的     WEB-INF目录中，用于定义会话管理，JDBC等；conf/context.xml是为各webapp提供             默认配置

    web.xml：每个webapp只在部署之后才能被访问；此文件则用于为各webapp定义默认的部署操作方     式

    tomcat-users.xml：用户认证的账号和密码配置文件

    catalina.policy：当使用-security选项来启动tomcat实例时会读取此配置文件来实现基于安全     策略的运行方式

    catalina。properties：java属性的定义文件，用于设定类加载器路径等，以及一些与JVM性能相     关的调优参数

    logging-properties：日志系统相关的配置

---

  手动添加一个测试应用程序

    （1）创建webapp特有的目录结构

1	[iyunv@node5 ~]#  mkdir -pv myapp/{classes,lib,WEB-INF,META-INF}

    （2）提供webapp的测试页面

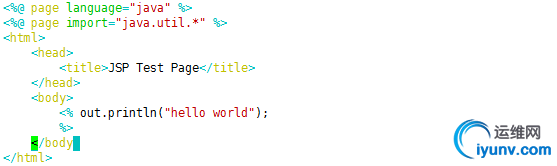

1	[iyunv@node5 ~]#  vim myapp/index.jsp



---

  构建LNMT

    Client --> http --> Nginx --> reverse_proxy (http) --> tomcat (http connector)

1 2 3

location /  {     proxy_pass                  #nginx反向代理 }

1 2 3

location ~* \.(jsp|do)$ {     proxy_pass                  #nginx动静分离 }

构建LAMT

    Client --> http --> httpd --> reverse_proxy_module (http) --> tomcat (http connector)

    Client --> http --> httpd --> reverse_proxy_module (ajp) --> tomcat (ajp connector)

    第一种方式：proxy_module, proxy_http_module

    第二种方式：proxy_module, proxy_ajp_module

    (1) 第一种方式的配置机制，使用虚拟主机

1 2 3 4 5 6 7 8 9 10 11 12 13 14

<VirtualHost *:80>     ServerName tc1.yl.com     ProxyRequests Off     ProxyVia On     ProxyPreserveHost On     <Proxy *>         Require all granted     </Proxy>     ProxyPass / http://localhost:8080/     ProxyPassReverse / http://localhost:8080/     <Location />         Require all granted     </Location> </VirtualHost>

    （2）

1 2 3 4 5 6 7 8 9 10 11 12 13 14

<VirtualHost *:80>     ServerName tc1.yl.com     ProxyRequests Off     ProxyVia On     ProxyPreserveHost On     <Proxy *>         Require all granted     </Proxy>     ProxyPass / ajp://localhost:8080/     ProxyPassReverse / ajp://localhost:8080/     <Location />         Require all granted     </Location> </VirtualHost>

---

  Tomcat会话保持

    （1）session sticky

        ①source ip

        ②cookie

    （2）session cluster

    （3）session server

        ①kv：memcached，redis

  方法一：（1）apache通过mod_proxy,mod_proxy_http,mod_proxy_balancer;

     tomcat通过http connector

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21

Header add Set-Cookie "ROUTEID=.%{BALANCER_WORKER_ROUTE}e; path=/" env=BALANCER_ROUTE_CHANGED <proxy balancer://lbcluster1>     BalancerMember http://172.16.50.100:8080 loadfactor=10 route=TomcatA     BalancerMember http://172.16.50.103:8080 loadfactor=10 route=TomcatB     ProxySet stickysession=ROUTEID </proxy> <VirtualHost *:80>     ServerName web1.magedu.com     ProxyVia On     ProxyRequests Off     ProxyPreserveHost On         <Proxy *>             Require all granted         </Proxy>     ProxyPass / balancer://lbcluster1/     ProxyPassReverse / balancer://lbcluster1/         <Location />             Require all granted         </Location> </VirtualHost>

  （2）apache通过mod_proxy,mod_proxy_ajp,mod_proxy_balancer;

     tomcat通过ajp connector

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21

Header add Set-Cookie "ROUTEID=.%{BALANCER_WORKER_ROUTE}e; path=/" env=BALANCER_ROUTE_CHANGED <proxy balancer://lbcluster1>     BalancerMember ajp://172.16.50.100:8080 loadfactor=10 route=TomcatA     BalancerMember ajp://172.16.50.103:8080 loadfactor=10 route=TomcatB     ProxySet stickysession=ROUTEID </proxy> <VirtualHost *:80>     ServerName web1.magedu.com     ProxyVia On     ProxyRequests Off     ProxyPreserveHost On         <Proxy *>             Require all granted         </Proxy>     ProxyPass / balancer://lbcluster1/     ProxyPassReverse / balancer://lbcluster1/         <Location />             Require all granted         </Location> </VirtualHost>

  （3）apache通过mod_jk

     tomcat通过ajp connector

    ①反向代理

     模块配置文件：mod_jk.conf

1 2 3 4 5 6

LoadModule  jk_module  modules/mod_jk.so JkWorkersFile  /etc/httpd/conf.d/workers.properties JkLogFile  logs/mod_jk.log JkLogLevel  debug JkMount  /*  TomcatA JkMount  /status/  stat1

     workers配置文件：worker.properties

1 2 3 4 5 6

worker.list=TomcatA,stat1 worker.TomcatA.port=8009 worker.TomcatA.host=172.16.50.100 worker.TomcatA.type=ajp13 worker.TomcatA.lbfactor=1 worker.stat1.type = status

    ②负载均衡

     模块配置文件：mod_jk.conf

1 2 3 4 5 6

LoadModule  jk_module  modules/mod_jk.so JkWorkersFile  /etc/httpd/conf.d/workers.properties JkLogFile  logs/mod_jk.log JkLogLevel  debug JkMount  /*  lbcluster1 JkMount  /status/  stat1

     workers配置文件：workers.properties

1 2 3 4 5 6 7 8 9 10 11 12 13

worker.list = lbcluster1,stat1 worker.TomcatA.type = ajp13 worker.TomcatA.host = 172.16.50.100 worker.TomcatA.port = 8009 worker.TomcatA.lbfactor = 1 worker.TomcatB.type = ajp13 worker.TomcatB.host = 172.16.50.103 worker.TomcatB.port = 8009 worker.TomcatB.lbfactor = 1 worker.lbcluster1.type = lb worker.lbcluster1.sticky_session = 0 worker.lbcluster1.balance_workers = TomcatA, TomcatB worker.stat1.type = status

  方法二：Session Cluster

    构建步骤：

    （1）各节点配置使用deltamanager

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39

<Cluster className="org.apache.catalina.ha.tcp.SimpleTcpCluster"                  channelSendOptions="8">   <Manager className="org.apache.catalina.ha.session.DeltaManager"           expireSessionsOnShutdown="false"           notifyListenersOnReplication="true"/>   <Channel className="org.apache.catalina.tribes.group.GroupChannel">       <Membership className="org.apache.catalina.tribes.membership.McastService"                   address="228.0.1.7"                   port="45564"                   frequency="500"                   dropTime="3000"/>       <Receiver className="org.apache.catalina.tribes.transport.nio.NioReceiver"                   address="auto"                   port="4000"                   autoBind="100"                   selectorTimeout="5000"                   maxThreads="6"/>        <Sender className="org.apache.catalina.tribes.transport.ReplicationTransmitter">        <Transport className="org.apache.catalina.tribes.transport.nio.PooledParallelSender"/>        </Sender>        <Interceptor className="org.apache.catalina.tribes.group.interceptors.TcpFailureDetector"/>        <Interceptor className="org.apache.catalina.tribes.group.interceptors.MessageDispatch15Interceptor"/>        </Channel>        <Valve className="org.apache.catalina.ha.tcp.ReplicationValve"                  filter=""/>        <Valve className="org.apache.catalina.ha.session.JvmRouteBinderValve"/>        <Deployer className="org.apache.catalina.ha.deploy.FarmWarDeployer"                  tempDir="/tmp/war-temp/"                  deployDir="/tmp/war-deploy/"                  watchDir="/tmp/war-listen/"                  watchEnabled="false"/>        <ClusterListener className="org.apache.catalina.ha.session.ClusterSessionListener"/>        </Cluster>

    (2)为需要使用session cluster的webapps开启session distribution的功能

     WEB-INF/web.xml中添加：<distributable/>

  方法三：构建session server（通过memcached）

   下载如下jar文件至各tomcat节点的tomcat安装目录下的lib目录中，其中的${version}要换成你所 需要的版本号，tc${6,7,8}要换成与tomcat版本相同的版本号。

    memcached-session-manager-${version}.jar
memcached-session-manager-tc${6,7,8}-${version}.jar
spymemcached-${version}.jar
msm-javolution-serializer-${version}.jar
javolution-${version}.jar

分别在两个tomcat上的某host上定义一个用于测试的context容器，并在其中创建一个会话管理器，如下所示

1 2 3 4 5 6 7 8

<Context path="/test" docBase="/usr/local/tomcat/webapps/test" reloadable="true">     <Manager className="de.javakaffee.web.msm.MemcachedBackupSessionManager"         memcachedNodes="n1:172.16.50.101:11211,n2:172.16.50.102:11211"         failoverNodes="n1"         requestUriIgnorePattern=".*\.(ico|png|gif|jpg|css|js)$"         transcoderFactoryClass="de.javakaffee.web.msm.serializer.javolution.JavolutionTranscoderFactory"      /> </Context>

在172.16.50.104上配置反向代理的负载均衡内容，类似如下所示：

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17

<Proxy balancer://tomcat>     BalancerMember  http://172.16.50.100:8080 loadfactor=1     BalancerMember  http://172.16.50.103:8080 loadfactor=1     ProxySet  lbmethod=byrequests </Proxy> ProxyVia Off ProxyRequests Off ProxyPass / balancer://tomcat/ ProxyPassReverse / balancer://tomcat/ <Proxy *>     Request all granted </Proxy> <Location />     Request all granted </Location>

分别为两个context提供测试页面
tomcatA

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18

<%@ page language="java" %> <html>   <head><title>TomcatA</title></head>   <body>     <h1><font color="red">TomcatA.magedu.com</font></h1>     <table align="centre" border="1">       <tr>         <td>Session ID</td>     <% session.setAttribute("magedu.com","magedu.com"); %>         <td><%= session.getId() %></td>       </tr>       <tr>         <td>Created on</td>         <td><%= session.getCreationTime() %></td>      </tr>     </table>   </body> </html>

tomcatB

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18

<%@ page language="java" %> <html>   <head><title>TomcatB</title></head>   <body>     <h1><font color="blue">TomcatB.magedu.com</font></h1>     <table align="centre" border="1">       <tr>         <td>Session ID</td>     <% session.setAttribute("magedu.com","magedu.com"); %>         <td><%= session.getId() %></td>       </tr>       <tr>         <td>Created on</td>         <td><%= session.getCreationTime() %></td>      </tr>     </table>   </body> </html>

测试结果，在浏览器中访问http://172.16.50.104/test，结果如下所示，其session ID在负载均衡环境中保持不变。
