BGP路由过滤

321re


本实验来源于HCNP路由实验指南
实验要求：1. AS200不能接收其它分支机构的路由
                    2. 分支机构2（AS300）不能将自己的路由信息通告给其它分支机构
                    3. 分支机构4（AS500）不能接收分支机构3（AS400）的路由

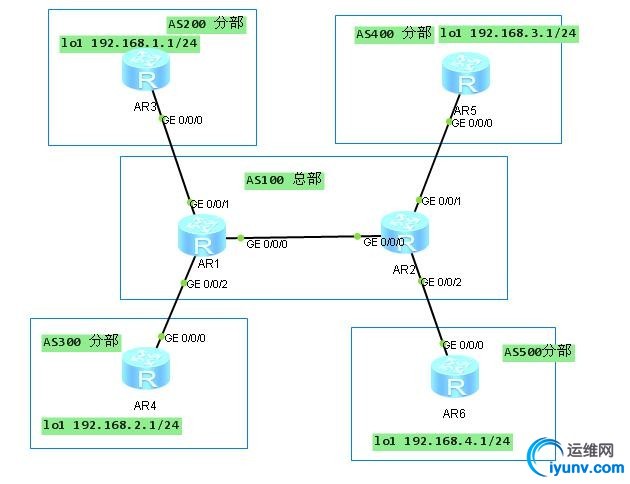

实验编址表
R1
GE0/0/0：10.0.12.1/ 24
GE0/0/1：10.0.13.1/ 24
GE0/0/2：10.0.14.1 /24
lo0：10.0.1.1 32

R2
GE0/0/0：10.0.12.2 /24
GE0/0/1：10.0.25.2/ 24
GE0/0/2：10.0.26.2 /24
lo0：10.0.2.2 32

R3
GE0/0/0：10.0.13.3 /24
lo0 ：10.0.3.3/32
lo1：192.168.1.1/24      模拟下挂网段

R4
GE0/0/0：10.0.14.4 /24
lo0 ：10.0.4.4/32
lo1：192.168.2.1/24   模拟下挂网段

R5
GE0/0/0：10.0.25.5 /24
lo0 ：10.0.5.5/32
lo1：192.168.3.1/24   模拟下挂网段

R6
GE0/0/0：10.0.26.6 /24
lo0 ：10.0.6.6/32
lo1：192.168.4./24     模拟下挂网段

都通过直连接口建立BGP邻居关系
1. AS200（R3）不能接收其它分支机构的路由
只接收总部的也就是AS100的，思路：正则表达式！

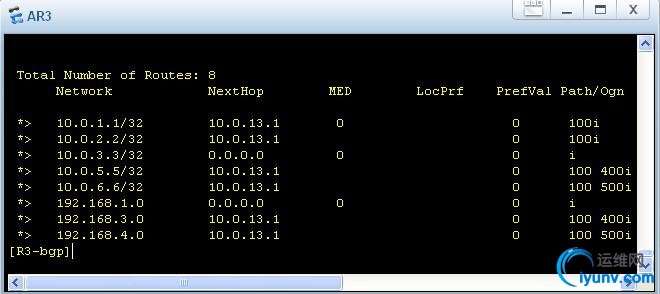

查看路由表


定义一个as-path的过滤器1只允许100始发的路由，100$应该懂吧

在bgp视图下应用，应用在10.0.13.1的import方向

第一个要求成功

2. 分支机构2（AS300（AR4））不能将自己的路由信息通告给其它分支机构
利用团体属性no-export

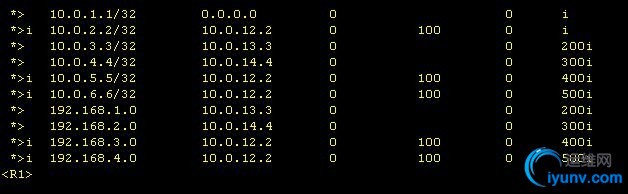

首先查看路由表R1总部，

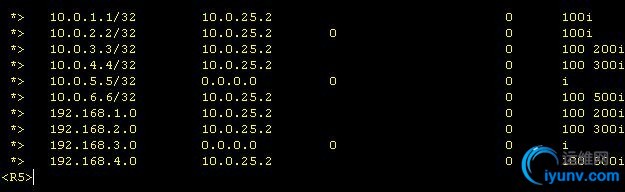

R5分支

接下来在R4上配置

定义一个route-policy 1
将R4向外发布的路由打上团体属性no-export
接下来应用

peer 10.0.14.1 advertise-community 意思是给邻居通告团体属性
AS100的AR1也要通告给AS100中的AR2
接下来在R1与R6上查看路由表

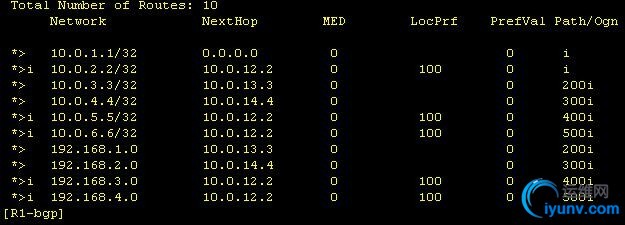

R1上面查看一下community属性

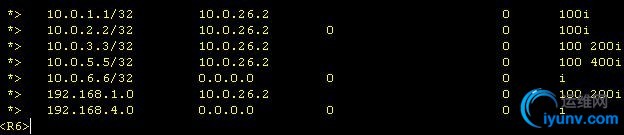

可以看到R6上面没有收到4.4与192.168.2.0的路由

3. 分支机构4（AS500）不能接收分支机构3（AS400）的路由
思路：AS500是从AS100发布的路由信息里接收AS400的，只要在AS100上将AS400的路由不给AS500发布就可以了

这里我没看书之前用的10.0.25.5 24，但是还是发布给了AS500

这里如果路由的下一跳为10.0.25.5就deny掉
然后应用发布给AR6

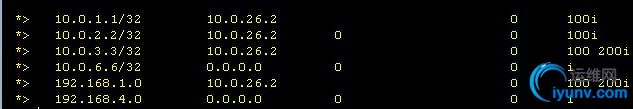

在AR6上查看路由表

没有10.0.4.4 192.168.3.1等路由信息
