linux+nginx+tomcat负载均衡,实现session同步

trt4324

提示：关于nginx 和tomcat 己经在前面的博文己在介绍过了

第一部分：nginx反向代理tomcat

一、软件及环境

软件

系统	角色	用途	安装的软件	ip地址
Centos6.5x86_64	nginx	反向代理用户请求	nginx	172.16.249.210
Centos6.5x86_64	tomcat1	处理jsp请求	jdk+tomcat	172.16.249.101
Centos6.5x86_64	tomcat2			172.16.249.100
Centos6.5x86_64	mog(ilefs/store)	分布式存储静态数据	mogilefs	172.16.249.129
Centos6.5x86_64	mog(ilefs/store)+mariadb			172.16.249.128

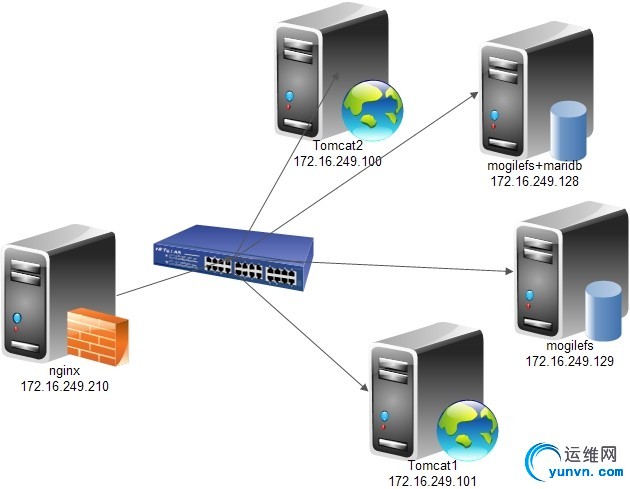

拓扑图

二、实现过程

1、nginx安装

配置文件如下：

#user  nobody;

worker_processes  1;

#error_log  logs/error.log;

#error_log  logs/error.log  notice;

#error_log  logs/error.log  info;

#pid        logs/nginx.pid;

events {

    worker_connections  1024;

}

http {

    include       mime.types;

    default_type  application/octet-stream;

    #log_format  main  '$remote_addr - $remote_user [$time_local] "$request" '

    #                  '$status $body_bytes_sent "$http_referer" '

    #                  '"$http_user_agent" "$http_x_forwarded_for"';

    #access_log  logs/access.log  main;

    sendfile        on;

    #tcp_nopush     on;

    #keepalive_timeout  0;

    keepalive_timeout  65;

    #gzip  on;

upstream mogfs_cluster {

    server 172.16.249.128:7001;

    server 172.16.249.129:7001;

}

upstream jsp_server {

   server 172.16.249.100:8080;

   server 172.16.249.101:8080;

}

    server {

        listen       80;

       # server_name  localhost;

       # location / {

        #    root   html;

        #    index  index.html index.htm;

       # }

    location ~* ^(/images/.*)$ {

             mogilefs_tracker mogfs_cluster;

             mogilefs_domain images;

         mogilefs_noverify on;

         mogilefs_pass $1 {

        proxy_pass $mogilefs_path;

        proxy_hide_header Content-Type;

        proxy_buffering off;

}

}

    location ~* ^(/text/.*)$ {

             mogilefs_tracker mogfs_cluster;

             mogilefs_domain text;

             mogilefs_noverify on;

             mogilefs_pass $1 {

                proxy_pass $mogilefs_path;

                proxy_hide_header Content-Type;

                proxy_buffering off;

}

}

  location ~* (.jsp|do)$ {

        proxy_pass http://jsp_server;

}

        error_page   500 502 503 504  /50x.html;

        location = /50x.html {

            root   html;

        }

    }

}

2、安装JDK+Tomcat

tomcat1配置文件如下（server.xml）

站点目录文件如下

[iyunv@essun tomcat]# cd webapps/essun/

[iyunv@essun essun]# ls

index.jsp  WEB-INF

[iyunv@essun essun]# ll WEB-INF/

total 8

drwxr-xr-x 2 root root 4096 May  2 11:07 classes

drwxr-xr-x 2 root root 4096 May  2 11:07 lib

[iyunv@essun essun]# cat index.jsp

<%@  page language="java" %>

  essun.node2

      essun.node2.org

    <% session.setAttribute("essun.org","essun.org"); %>



Session ID	<%= session.getId() %>
Created on	<%= session.getCreationTime() %>

"Picture"

<% out.println(""); %>

tomcat2 与此处的配置相同，仅 index.jsp有所不同

[iyunv@essun essun]# cat index.jsp

<%@  page language="java" %>

  essun.node1

      essun.node1.org

    <% session.setAttribute("essun.org","essun.org"); %>



Session ID	<%= session.getId() %>
Created on	<%= session.getCreationTime() %>

"picture"

<% out.println(""); %>

3、mogilefs安装

配置文件中只要修改对应的ip地址即可

4、测试

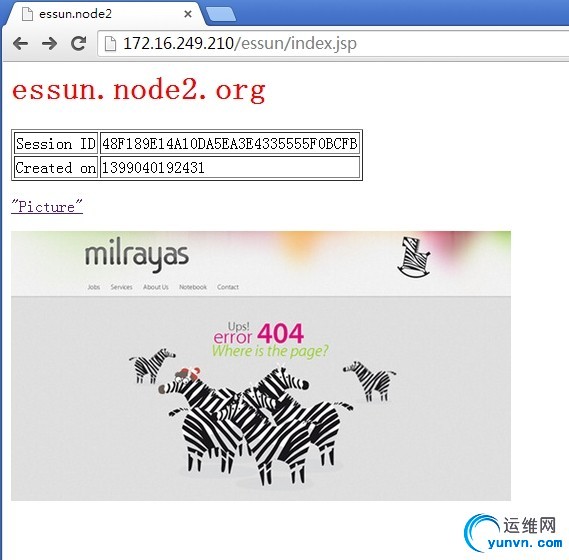

访问nginx

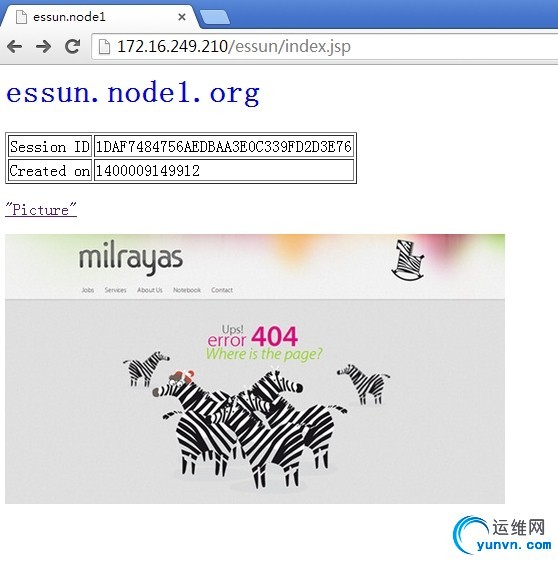

刷新后的结果

己经通过nginx中的proxy_pass为tomcat反向代理

注：

"picture"

<% out.println(""); %>

这两处的url都是nginx反向代理mogilefs的url.

第二部分、实现session会话同步（DeltaManager方式）

tomcat会话管理

会话分类

标准会话管理器和持久会话管理器

标准会话管理器(StandardManager)

默认保存于$CATALINA_HOME/work/Catalina///下的SESSIONS.ser文件中。

maxActiveSessions：最多允许的活动会话数量，默认为-1，表示不限制；

maxInactiveInterval：非活动的会话超时时长，默认为60s；

pathname：会话文件的保存目录；  持久会话管理器(PersistentManager)：将会话数据保存至持久存储中，并且能在服务器意外中止后重新启动时重新加载这些会话信息。持久会话管理器支持将会话保存至文件存储(FileStore)或JDBC存储(JDBCStore)中。

保存至文件中的示例

每个用户的会话会被保存至directory指定的目录中的文件中，文件名为.session，并通过后台线程每隔一段时间(checkInterval参数定义，默认为60秒)检查一次超时会话。

保存至JDBCStore中的示例

Manger对象用于实现HTTP会话管理的功能，Tomcat6中有4种Manger的实现：

StandardManagerTomcat7的默认会话管理器，用于非集群环境中对单个处于运行状态的Tomcat实例会话进行管理。当Tomcat关闭时，这些会话相关的数据会被写入磁盘上的一个名叫SESSION.ser的文件，并在Tomcat下次启动时读取此文件。

PersistentManager当一个会话长时间处于空闲状态时会被写入到swap会话对象，这对于内存资源比较吃紧的应用环境来说比较有用。

DeltaManager用于Tomcat集群的会话管理器，它通过将改变了的会话数据同步给集群中的其它节点实现会话复制。这种实现会将所有会话的改变同步给集群中的每一个节点，也是在集群环境中用得最多的一种实现方式。

BackupManager用于Tomcat集群的会话管理器，与DeltaManager不同的是，某节点会话的改变只会同步给集群中的另一个而非所有节点。

注 ：

负载均衡，且实现会话绑定要注意给每个tomcat实例的egine容器一个jvmRoute属性！此名称要跟前端调度模块使用名称保持一致！另外，在mod_proxy实现负载均衡的会话绑定时，还要使用sticksession=JSESSIONID（字符要大写）！

1、分别打开tomcat1和tomcat2下conf中server.xml

找到

Tomcat1下的修改为

Tomcat2下的修改为

2、修改tomcat1中的Cluster className tomcat1找到 修改为

#在这以下为添加内容

              [tr]

3、将conf/web.xml复制一份到发布的站点目录WEB-INF下，在前面加入以下这句话

如我的站点目录为

[iyunv@essun tomcat]# cd webapps/essun/

[iyunv@essun essun]# ll WEB-INF/

total 168

drwxr-xr-x 2 root root   4096 May 14 04:40 classes

drwxr-xr-x 2 root root   4096 May 14 04:40 lib

-rw------- 1 root root 162921 May 14 04:40 web.xml

4、在各节点为使用组播地址添加组播路由，格式：

route add -net $MCAST_ADDRESS netmask 255.255.255.255 dev eth0

如我自己的地址为

route add -net 228.0.0.4 netmask 255.255.255.255 dev eth0

而在tomcat2上只有两处与tomcat1不同，其它操作都一样

jvmRoute="tomcat2"

address="172.16.249.101"

address最好是当前节点的主机地址

session同步到这里设置完毕。

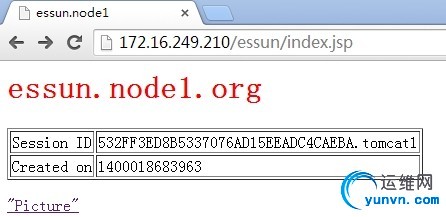

看一下效果

还有一张

服务器的启动顺序如下:

tomcat1 --> |tomcat2 --> |nginx
