HAproxy指南之haproxy实现应用动静分离（案例篇）

23ewrw

  实际应用环境中，往往需要根据业务请求将相关不同请求跳转到指定的后端server，比如客户静态资源请求交给静态资源server处理，php请求交给php server处理，jsp请求交给tomcat处理，即业务上的应用请求分离，而haproxy完全可以利用acl匹配规则实现这一目的 。

一. haproxy实现应用动静分离

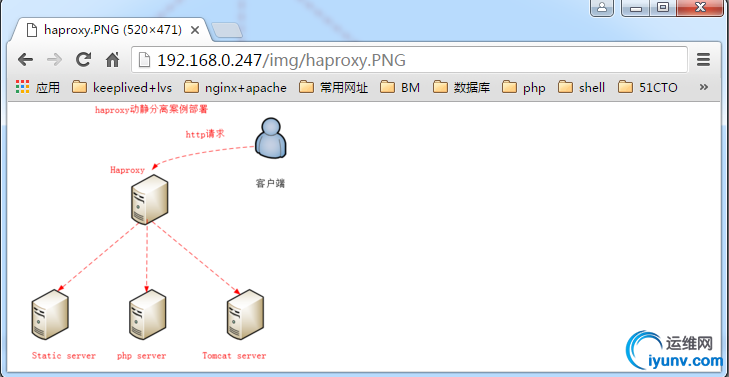

如图所示为整体的拓扑图：

一.部署前说明：

(1)系统版本: centos 6.6（64位）

(2)角色及ip相关信息:

角色名称	ip信息
haproxy server	eth0:172.51.96.233/24  &&  eth1:192.168.0.233/24
static server	eth1:192.168.0.247/24
php server	eth1:192.168.0.235/24
tomcat server	eth1:192.168.0.238/24

二. 部署操作

haproxy server上操作

编译安装haproxy

1.1 到haproxy官网下载haproxy源码包如下

cd ~
wget http://www.haproxy.org/download/1.5/src/haproxy-1.5.15.tar.gz

1.2 创建haproxy运行用户

groupadd -r haproxy
useradd -g haproxy -M -s /sbin/nologin haproxy

1.3 编译安装haproxy：

cd ~
tar zxvf haproxy-1.5.15.tar.gz -C /usr/local/src
cd /usr/local/src/haproxy-1.5.15
make TARGET=linux26  PREFIX=/usr/local/haproxy
make install PREFIX=/usr/local/haproxy

注意：TARGET=Linux26 是通过uname -a 来查看Linux内核版本的

1.4 创建haproxy主配置文件：

mkdir /etc/haproxy/
touch /etc/haproxy/haproxy.cfg

后端web server上操作

分别在img server，php server，tomcat server安装相应的web环境并创建测试页，其中:

(1)static server的访问url为: ，页面内容如下:

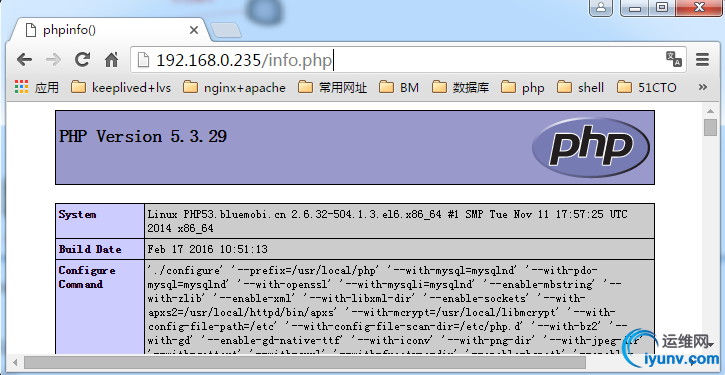

(2)php server的访问url为:http://192.168.0.235/info.php，页面内容如下:

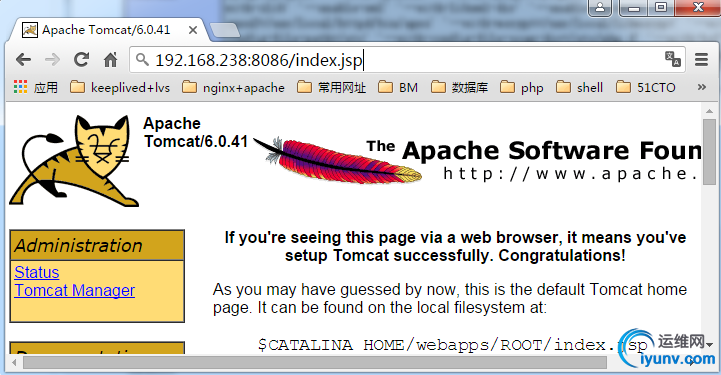

(3)tomcat server的访问url为:http://192.168.238:8086/index.jsp，页面内容如下:

1.5 编辑haproxy主配置文件：

代码内容如下

global
        log 127.0.0.1   local3
        maxconn 204800
        chroot /usr/local/haproxy
        user  haproxy
        group haproxy
        daemon
        nbproc 1
        pidfile /var/run/haproxy.pid
        stats socket /usr/local/haproxy/stats
        description haproxy server

defaults
        log    global
        mode    http
        maxconn 10000
        option  httplog
        option  httpclose
        option  dontlognull
        option  forwardfor      except 127.0.0.0/8
        retries 3
        option redispatch
        option abortonclose
        balance roundrobin
        timeout http-request    10s
        timeout queue           1m
        timeout connect         10s
        timeout client          1m
        timeout server          1m
        timeout http-keep-alive 10s
        timeout check           10s

listen admin_status     #设置haproxy监控状态
        bind *:3030
        mode http
        log 127.0.0.1 local3 err
        stats refresh 5s
        stats uri /status     #监控状态页面访问url
        stats realm itnihaowelcome
        stats auth admin:admin
        stats hide-version
        stats admin if TRUE

frontend http
        bind *:88
        maxconn 5000
        mode http
        log global
        option httplog
        option httpclose
        option forwardfor
        log         global
        default_backend default
        acl img path_beg   -i  /image
        use_backend jdhw    if   img
        backend jdhw
        option  httpchk GET /index.html
        server jdhw 192.168.0.246:80 cookie id01 check inter 2000 rise 2 fall 3 maxconn  5000

listen  www
        bind *:80
        maxconn 5000
        mode http
        log global
        option httplog
        option httpclose
        option forwardfor
        log         global
        default_backend default   #设置默认访问页面
        #设置当访问的是静态资源的时候，将请求转交给static server上去
        acl static path_end   -i .jpg .gif .png .css .js .html
        #设置当访问的是php页面的时候，将请求转交给php server上去
        acl php path_end   -i .php$
        #设置当访问的是jsp页面的时候，将请求转交给tomcat server上去
        #引用acl匹配规则
        use_backend static if  static
        use_backend php    if  php
        use_backend tomcat if  tomcat
        #定义后端backend server
backend static
        option  httpchk GET /index.html
        server static1 192.168.0.247:80 cookie id1  check inter 2000 rise 2 fall 3
backend php
        option  httpchk GET /info.php
        server php1 192.168.0.235:80 cookie id1 check inter 2000 rise 2 fall 3
backend tomcat
        option  httpchk GET /index.jsp
        s
        erver tomcat1 192.168.0.238:8086 cookie id2 check inter 2000 rise 2 fall 3

#<----------------------default site for listen and frontend------------------------------------>
backend default
        mode http
        option  httpchk GET /index.html
        server default 192.168.0.127:80 cookie id1 check inter 2000 rise 2 fall 3 maxconn 5000

重启haproxy服务：

server haproxy restart
