linux服务器 keepalived+nfs+web集群搭建实例

23ewrw

    Keepalived的设计目录是构建高可用的LVS负载均衡群集，可以调用ipvsadm工具来创建虚拟服务器、管理服务器池，而不仅仅是双机热备，使用Keepalived构建群集更加简易
    主要优势：对LVS负载调度器实现热备切换，提高可用性；对服务器池的节点进行健康检查，自动移除失效节点，如节点恢复后可重新加入服务器池

案例拓扑图：

案例环境：


一、配置调度器
1.安装和配置keepalived方法请参考keepalived双机热备实例

2.添加Web服务器池，在配置好双机热备的基础上，打开keepalived.conf配置文件，在文件末尾添加“virtual_server VIP 端口 {...}”区段来配置虚拟服务器、主要包括对负载调度算法、群集工作模式、健康检查间隔、真实服务器地址等参数


两台调度器都需要配置Web服务器池，修改好之后启动服务，这里要注意，因为客户端访问网页是先要访问调度器，所以两个调度器上面的防火墙80端口需要允许入站


二、配置NFS共享存储
1.准备工作：NFS服务需要nfs-utils和rpcbind软件包的支持


2.创建共享目录，并修改nfs配置文件/etc/exports,文件内容默认为空（无任何共享），书写格式为“目录位置 客户机地址（权限选项）”


说明：客户机地址可以是主机名、IP地址、网段地址，权限中rw表示允许读写（ro为只读），sync表示同步写入，no_root_squash表示当前客户机以root身份访问时赋予本地root权限


3.启动NFS服务

注意：因为NFS是依赖于RPC机制，服务端口号是动态的，所以这里就先将NFS服务器上防火墙关闭了，毕竟NFS是搭建在内部网络环境，也相比安全，如果想了解防火墙如何配置，可以百度搜索一下有先关文档，这里就不做过多解释了


4.查看一下本机发布的NFS共享目录


三、配置Web节点，两台Web服务器配置相同，这里以一台为例
1.安装Apache服务器


2.配置虚拟IP地址（VIP）


说明：在回环网站上配置虚拟接口，作为用来响应客户端请求的源IP地址，IP地址为VIP地址，子网掩码必须全为1
配置好重启网卡服务器


3.添加VIP本地访问路由




4.调整/proc响应参数，并使用“sysctl -p”命令将修改后的参数生效



5.挂载NFS共享存储
挂载前需要安装rpcbind工具，建议将nfs-utils软件包也一同安装上


查看一下NFS服务器共享了哪些目录


手动挂载NFS共享目录，将共享目录挂载到http默认网站根目录下


6.启动Apache服务

注意：启动失败原因应该是selinux开启的原因，我们关闭selinux然后重启httpd服务

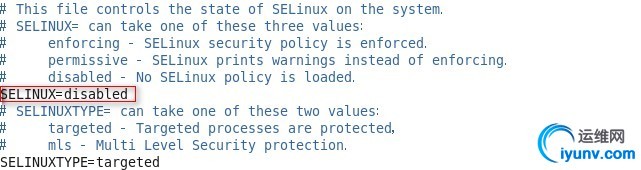

这样只是临时关闭而已，如果需求重启后依然关闭可以修改/etc/sysconfig/selinux配置文件，将SELINUX后面对应的值改成disabled即可


创建防火墙规则：

这样节点服务器就配置好了，第二台节点服务器与这台一样

四、验证效果
1.在NFS共享存储服务器的共享目录中创建一个测试页

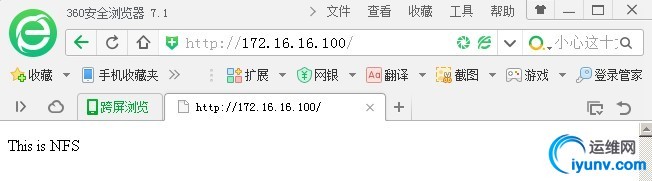

2.用Win7去访问VIP地址


3.多刷新几次，然后去调度器上查看节点状态

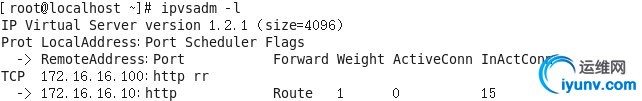

4.我们将节点2的http服务关闭后看看节点状态和浏览网页效果


可以看到节点2关闭以后keepalived会将节点2的信息自动移除，但并不影响用户正常访问

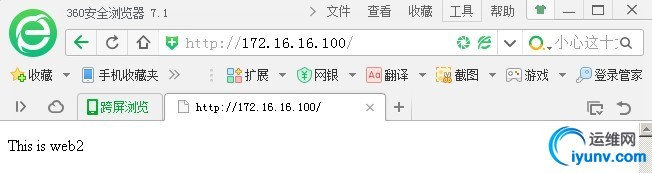

5.我们将节点2上的共享存储卸载后，在http默认网站根目录下创建另外一个测试页，然后再次验证


按F5刷新后：

同时也实现了Web站点的负载均衡效果
