日均百万PV架构第四弹(分布式监控)

illop

应该能更早出的第四弹,被虚拟机错误搅乱,迟迟没有上线,不得已将所有

节点用puppet完成上线,稍后整理第五弹(非你不可自动化)也即将上线 : )

zabbix简介
   zabbix是基于Php的开源监控软件
   基于多重数据采集 SNMP , Agent , Ping , Port
   多重告警通知 Mail , Jabber , SMS
   可以完成多种操作平台甚至于设备(route,switch,io)的监控工作
   易于定制重用(模板机制,函数),甚至于二次开发
   告警及时几乎无延迟
   它与cacti最大的不同之处在于它还提供一个分布式企业监控解决方案

zabbix组成
   zabbix-server 主要完成监控数据的存储与分析告警
   zabbix-proxy 分布式环境重要一环,提server完成的数据存储压力
   zabbix-agent 数据采集重要节点
   zabbix-web 数据展示与监控配置
   这些节点便完成了自动化监控中: 数据采集 , 数据存储 , 数据展示 , 分析告警

zabbix组件关系示意

规划如下

server.king.com 172.16.43.6  192.168.43.6

       zabbix-server , zabbix-web , php , httpd , mysql

proxy.king.com 172.16.43.5

       zabbix-proxy , mysql

slave1-4.king.com 172.16.43.1-4

       zabbix-agent

配置过程如下

1 配置安装zabbix-server(172.16.43.6)

i)准备如下文件

zabbix-2.0.8-3.el6.x86_64.rpm

zabbix-get-2.0.8-3.el6.x86_64.rpm

zabbix-server-2.0.8-3.el6.x86_64.rpm

zabbix-server-mysql-2.0.8-3.el6.x86_64.rpm

zabbix-web-2.0.8-3.el6.noarch.rpm

zabbix-web-mysql-2.0.8-3.el6.noarch.rpm

mariadb-10.0.10-linux-x86_64.tar.gz(安装过程参见)

php-5.4.26.tar.bz2(安装过程参见)

httpd-2.2(系统自带)

#

#

ii)安装配置

yum -y install *.rpm

# 创建zabbix数据库及账号

mysql -e "create database zabbix;"

mysql -e "grant all on *.* to 'zabbix'@'172.16.%.%' identified by 'zabbix';"

mysql -e "flush privileges;"

# 导入zabbix web所需表

mysql -h172.16.43.6 -uzabbix -p -D zabbix < /usr/share/doc/zabbix-server-mysql-2.0.8/create/schema.sql

mysql -h172.16.43.6 -uzabbix -p -D zabbix < /usr/share/doc/zabbix-server-mysql-2.0.8/create/images.sql

mysql -h172.16.43.6 -uzabbix -p -D zabbix < /usr/share/doc/zabbix-server-mysql-2.0.8/create/data.sql

# 编辑配置文件,配置数据访问信息

vim /etc/zabbix/zabbix_server.conf

DBHost=172.16.43.6 (#81)

DBName=zabbix (#90)

DBUser=zabbix (#107)

DBPassword=zabbix (#115)

# 区别于mysql的二进制或编译安装

DBSocket=/tmp/mysql.sock  (#124)

# 启动zabbix,httpd服务

service zabbix-server start

service httpd start

# 查看10051端口是否开启

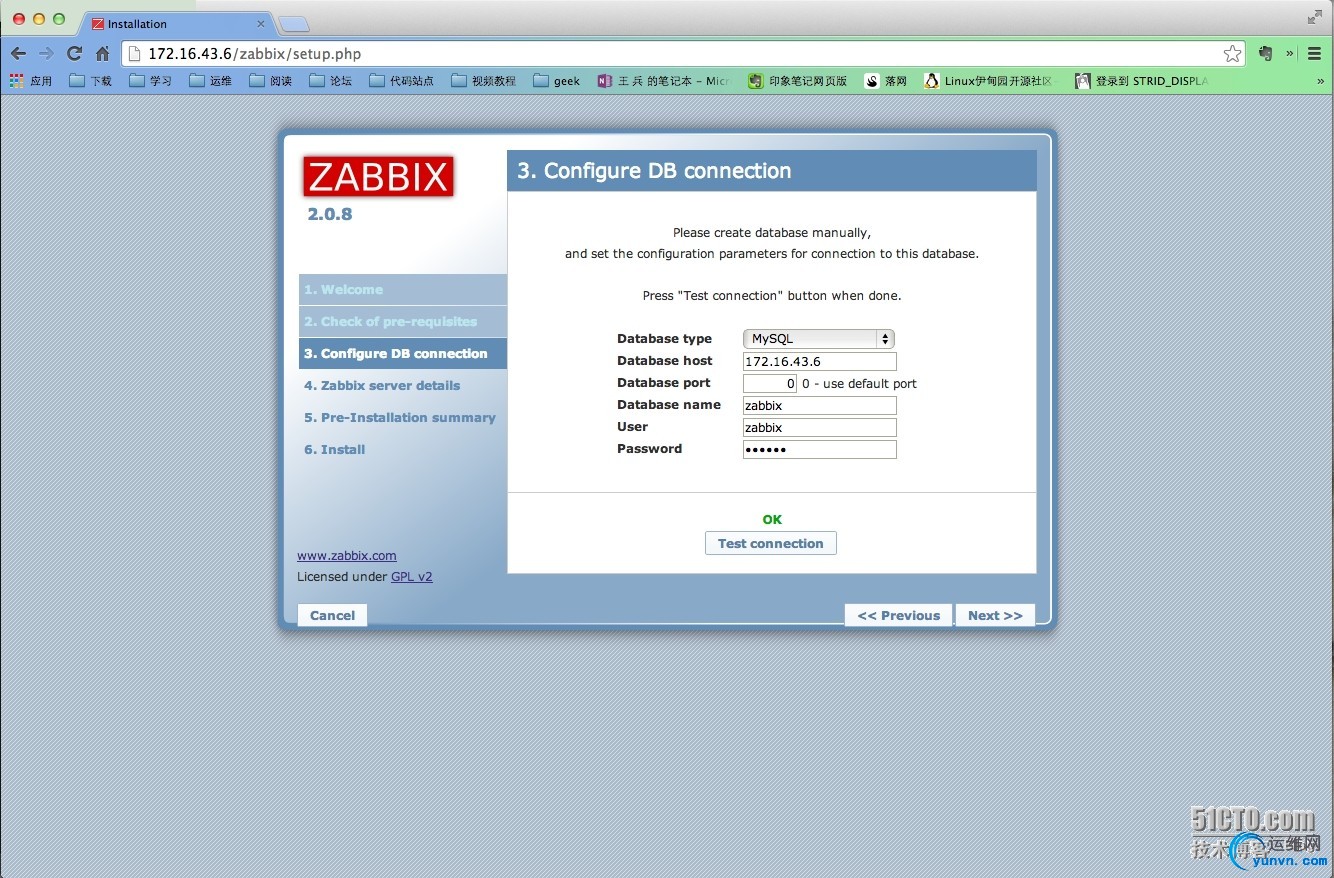

# 浏览器访问配置

http://172.16.43.6/zabbix

2 代理服务器安装配置(172.16.43.5)

i) 准备如下文件

zabbix-2.0.8-3.el6.x86_64.rpm

zabbix-proxy-2.0.8-3.el6.x86_64.rpm

zabbix-proxy-mysql-2.0.8-3.el6.x86_64.rpm

mariadb-10.0.10-linux-x86_64.tar.gz(安装过程参见)

#

#

ii) 安装配置

yum -y install *.rpm

# 创建zabbix数据库及账号

mysql -e "create database zabbixproxy;"

mysql -e "grant all on *.* to 'zabbixproxy'@'172.16.%.%' identified by 'zabbixproxy';"

mysql -e "flush privileges;"

# 导入zabbix web所需表

mysql -h172.16.43.5 -uroot -p -D zabbixproxy < /usr/share/doc/zabbix-proxy-mysql-2.0.8/create/schema.sql

mysql -h172.16.43.5 -uroot -p -D zabbixproxy < /usr/share/doc/zabbix-proxy-mysql-2.0.8/create/images.sql

mysql -h172.16.43.5 -uroot -p -D zabbixproxy < /usr/share/doc/zabbix-proxy-mysql-2.0.8/create/data.sql

# 编辑配置文件,配置数据访问信息

vim /etc/zabbix/zabbix_proxy.conf

Server=172.16.43.6 (#25)

Hostname=proxy.king.com (#44)

DBHost=172.16.43.5 (#119)

DBName=zabbixproxy (#130)

DBUser=zabbixproxy (#145)

DBPassword=zabbixproxy (#153)

# 启动zabbix-proxy服务

service zabbix-proxy start

# 查看10051端口是否开启

3 客户端配置(172.16.43.1 - 172.16.43.4)

i) 准备如下文件

zabbix-2.0.8-3.el6.x86_64.rpm

zabbix-agent-2.0.8-3.el6.x86_64.rpm

zabbix-sender-2.0.8-3.el6.x86_64.rpm

#

#

ii) 安装配置

yum -y install zabbix-2.0.8-3.el6.x86_64.rpm zabbix-agent-2.0.8-3.el6.x86_64.rpm zabbix-sender-2.0.8-3.el6.x86_64.rpm

# 编辑配置文件

vim /etc/zabbix/zabbix_agentd.conf

Server=172.16.43.5 (#86)

ServerActive=172.16.43.5 (#127)

Hostname=slave4.king.com (#138)

# 启动zabbix-agent服务

service zabbix-agent start

# 查看10050端口是否开启

4. 配置自动发现规则将客户端添加至监控体系

# 配置代理服务器

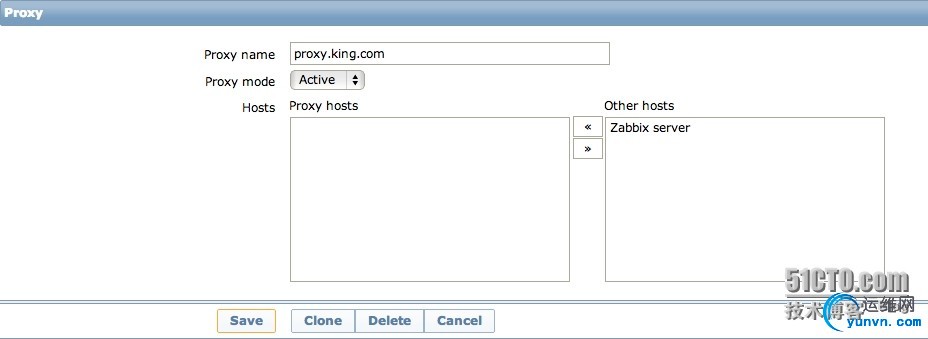

Administration -> DM -> Create Proxy (均指在WebGui下菜单栏路径)

# 配置自动发现规则

Configuration -> Discovery -> Create discovery rule ->

# 配置发现后的动作

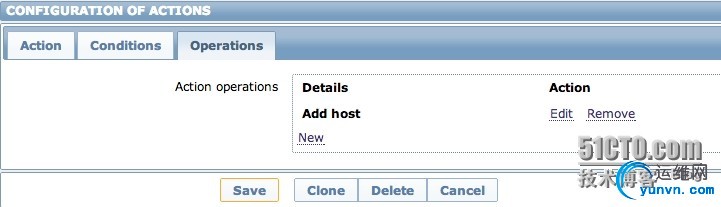

Configuration -> Actions -> Create action -> Event source(Discovery) ->

# 配置完毕重启zabbix-proxy等待即可

5. 使用基本规则完成对cpu,io,net参数的监控

# zabbix内置了很多模板,我们可以使用来完成第5项的监控

# 改动刚才Actions除了发现主机将主机添加至监控列表外,额外定义link to templates即可

# 可以选择 Template OS Linux

# 这样发现之后的主机便可以完成对cpu,io,net的基本监控

# 最后我们还可以定义自动移除规则

Configuration -> Actions -> Create action -> Event source(Discovery) ->

6. 使用自定义函数完成对 nginx , varnish , mysql等服务的监控

# zabbix已经对mysql的自定义参数做出了范例,我们可以进行访问来完成对更多服务的监控

vim /etc/zabbix/zabbix_agentd.d/userparameter_mysql.conf

#

# 监控nginx的连接活动数,访问数,处理个数

vim /etc/zabbix/zabbix_agentd.d/nginx.conf

UserParameter=Nginx.active, /usr/bin/curl -s "http://$1:$2/status" | awk '/^Active/ {print $NF}'

UserParameter=Nginx.accepted, /usr/bin/curl -s "http://$1:$2/status" | awk '/^[         ]+[0-9]+[         ]+[0-9]+[         ]+[0-9]+/ {print $$1}'

UserParameter=Nginx.handled, /usr/bin/curl -s "http://$1:$2/status" | awk '/^[         ]+[0-9]+[         ]+[0-9]+[         ]+[0-9]+/ {print $$2}'

#

# 监控varnish的连接数,命中数,命中率

vim /etc/zabbix/zabbix_agentd.d/varnish.conf

UserParameter=varnish.conn,/usr/bin/varnishstat -1 | grep "client_conn" | awk '{print $2}'

UserParameter=varnish.hit,/usr/bin/varnishstat -1 | grep "cache_hit" | awk '{print $2}'

#

# 定义好后可以将自动key添加到item,
