[经验分享] Lvs+Keepalived+Bind+web构建高可用负载均衡系统

[复制链接]
oiuy
累计签到：1 天
连续签到：1 天
发表于 2014-5-28 08:40:13 | 显示全部楼层 |阅读模式
-------------------------------

一、前言
二、环境
三、
1.安装keepalived及ipvsadm
-------------------------------

一、前言
二、环境
系统：CentOS6.4 32位 6台
拓扑图：
IP划分：


三、
LB-Master及LB-Backup安装keepalived及ipvsadm
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
# yum groupinstall "Additional Development"         //安装开发工具
# yum groupinstall "Development tools"
# tar -zxvf keepalived-1.2.1.tar.gz -C /usr/local/src/
# cd /usr/local/src/keepalived-1.2.1
# ./cnfigure
Keepalived configuration
------------------------
Keepalived version       : 1.2.1
Compiler                 : gcc
Compiler flags           : -g -O2
Extra Lib                : -lpopt -lssl -lcrypto
Use IPVS Framework       : No    //配置出现错误
IPVS sync daemon support : No
Use VRRP Framework       : Yes
Use Debug flags          : No
解决方法：
# yum install kernel-devel ipvsadm
# ln -s /usr/src/kernels/2.6.32-358.el6.i686/ /usr/src/linux
# ./cnfigure                    //再次配置环境
# make                          //编译
# make install                  //安装

# cd /usr/local/etc             //keepalived默认安装路径
# ll
drwxr-xr-x. 3 root root 4096 May 24 00:37 keepalived
drwxr-xr-x. 3 root root 4096 May 24 00:29 rc.d
drwxr-xr-x. 2 root root 4096 May 24 00:29 sysconfig


配置以系统方式service启动
# cp /usr/local/etc/rc.d/init.d/keepalived /etc/rc.d/init.d/
# cp /usr/local/etc/sysconfig/keepalived  /etc/sysconfig/
# mkdir /etc/keepalived
# cp /usr/local/etc/keepalived/keepalived.conf /etc/keepalived/
# cp /usr/local/sbin/keepalived /usr/sbin/




LB-Master主配置文档
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
# cat /etc/keepalived/keepalived.conf
#guration File for keepalived
#global define
global_defs {
        router_id Haweb_1
        }
vrrp_sync_group VGM {
        group {
        VI_WEB
        }
}
vrrp_sync_group VGN {
        group {
        HA_DNS
        }
}

# vvrp_instance define #
vrrp_instance VI_WEB {
        state MASTER
        interface eth0
        lvs_sync_daemon_inteface eth0
        virtual_router_id 55
        priority 100
        advert_int 5
        authentication {
            auth_type PASS
            auth_pass 123456
        }
    virtual_ipaddress {
            192.168.2.200/24 dev eth0
        }
}
##########  LVS  ###########
virtual_server 192.168.2.200 80 {
    delay_loop 6
    lb_algo rr
    lb_kind DR
#   persistence_timeout 20
    protocol TCP

    real_server 192.168.2.50 80 {
        weight 100
        TCP_CHECK {
            connect_timeout 3
            nb_get_retry 3
            delay_before_retry 3
            connect_port 80
        }
    }
    real_server 192.168.2.60 80 {
        weight 100
        TCP_CHECK {
            connect_timeout 3
            nb_get_retry 3
            delay_before_retry 3
            connect_port 80
        }
    }
}
###   HA DNS START   ###
vrrp_instance HA_DNS {
        state BACKUP
        interface eth0
        lvs_sync_daemon_inteface eth0
        virtual_router_id 56
        priority 90
        advert_int 5
        authentication {
                auth_type PASS
                auth_pass 123456
        }
        virtual_ipaddress {
                192.168.2.100/24 dev eth0
        }
}
##########  LVS DNS  ###########
virtual_server 192.168.2.100 53 {
        delay_loop 6
        lb_algo rr
        lb_kind DR
#   persistence_timeout 6
        protocol UDP

        real_server 192.168.2.30 53 {
                weight 100
                TCP_CHECK {
                        connect_timeout 3
                        nb_get_retry 3
                        delay_before_retry 3
                        connect_port 53
                }
        }
        real_server 192.168.2.40 53 {
                weight 100
                TCP_CHECK {
                        connect_timeout 3
                        nb_get_retry 3
                        delay_before_retry 3
                        connect_port 53
                }
        }
}

##################################




LB-Backup主配置文档
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
# cat /etc/keepalived/keepalived.conf
#guration File for keepalived
#global define
global_defs {
        router_id Haweb_1
        }
vrrp_sync_group VGM {
        group {
        VI_WEB
        }
}
vrrp_sync_group VGN {
        group {
        HA_DNS
        }
}

# vvrp_instance define #
vrrp_instance VI_WEB {
        state BACKUP
        interface eth0
        lvs_sync_daemon_inteface eth0
        virtual_router_id 55
        priority 90
        advert_int 5
        authentication {
            auth_type PASS
            auth_pass 123456
        }
    virtual_ipaddress {
            192.168.2.200/24 dev eth0
        }
}
##########  LVS  ###########
virtual_server 192.168.2.200 80 {
    delay_loop 6
    lb_algo rr
    lb_kind DR
#   persistence_timeout 20
    protocol TCP

    real_server 192.168.2.50 80 {
        weight 100
        TCP_CHECK {
            connect_timeout 3
            nb_get_retry 3
            delay_before_retry 3
            connect_port 80
        }
    }
    real_server 192.168.2.60 80 {
        weight 100
        TCP_CHECK {
            connect_timeout 3
            nb_get_retry 3
            delay_before_retry 3
            connect_port 80
        }
    }
}
###   HA DNS START   ###
vrrp_instance HA_DNS {
        state MASTER
        interface eth0
        lvs_sync_daemon_inteface eth0
        virtual_router_id 56
        priority 100
        advert_int 5
        authentication {
                auth_type PASS
                auth_pass 123456
        }
        virtual_ipaddress {
                192.168.2.100/24 dev eth0
        }
}
##########  LVS DNS  ###########
virtual_server 192.168.2.100 53 {
        delay_loop 6
        lb_algo rr
        lb_kind DR
#   persistence_timeout 6
        protocol UDP

        real_server 192.168.2.30 53 {
                weight 100
                TCP_CHECK {
                        connect_timeout 3
                        nb_get_retry 3
                        delay_before_retry 3
                        connect_port 53
                }
        }
        real_server 192.168.2.40 53 {
                weight 100
                TCP_CHECK {
                        connect_timeout 3
                        nb_get_retry 3
                        delay_before_retry 3
                        connect_port 53
                }
        }
}

##################################

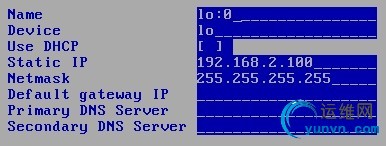

DNS-Master及DNS-Backup安装bind
1
2
3
4
5
6
7
8
9
# yum install bind bind-chroot
# vim /etc/sysctl.conf                  //添加以下两行
net.ipv4.conf.all.arp_announce = 2
net.ipv4.conf.all.arp_ignore = 1
# sysctl -p

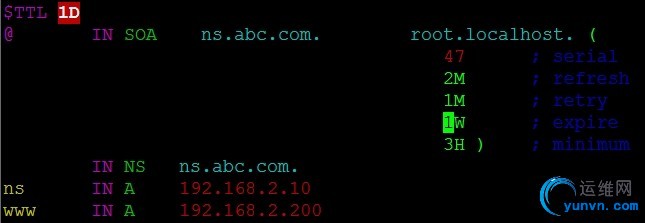

# ll slaves/
-rw-r-----. 1 root named 186 May 27 06:06 abc.com.local
-rw-r-----. 1 root named 229 May 27 06:06 abc.com.zone








1
2
3
4
5
6

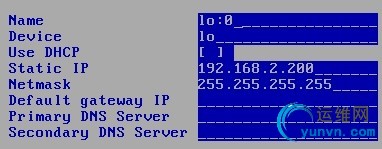

# yum install httpd
# echo "This is web1.">/var/www/html/index.html
# vim /etc/sysctl.conf                  //添加以下两行
net.ipv4.conf.all.arp_announce = 2
net.ipv4.conf.all.arp_ignore = 1
# sysctl -p





客户端测试：
客户端IP配置：

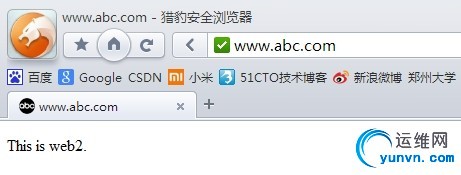

客户端浏览器访问http://www.abc.com,并不断刷新。

LB-Master：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
# ipvsadm
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  192.168.2.200:http rr
  -> 192.168.2.50:http            Route   100    0          4
  -> 192.168.2.60:http            Route   100    0          4
UDP  192.168.2.100:domain rr
  -> 192.168.2.30:domain          Route   100    0          0
  -> 192.168.2.40:domain          Route   100    0          0

# ip addr
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 16436 qdisc noqueue state UNKNOWN
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UNKNOWN qlen 1000
    link/ether 00:0c:29:1c:d4:8d brd ff:ff:ff:ff:ff:ff
    inet 192.168.2.10/24 brd 192.168.2.255 scope global eth0
    inet 192.168.2.200/24 scope global secondary eth0
    inet6 fe80::20c:29ff:fe1c:d48d/64 scope link
       valid_lft forever preferred_lft forever




LB-Backup：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  192.168.2.200:http rr
  -> 192.168.2.50:http            Route   100    0          0
  -> 192.168.2.60:http            Route   100    0          0
UDP  192.168.2.100:domain rr
  -> 192.168.2.30:domain          Route   100    0          6
  -> 192.168.2.40:domain          Route   100    0          6


# ip addr
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 16436 qdisc noqueue state UNKNOWN
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UNKNOWN qlen 1000
    link/ether 00:0c:29:22:3d:01 brd ff:ff:ff:ff:ff:ff
    inet 192.168.2.20/24 brd 192.168.2.255 scope global eth0
    inet 192.168.2.100/24 scope global secondary eth0
    inet6 fe80::20c:29ff:fe22:3d01/64 scope link
       valid_lft forever preferred_lft forever
