Packet Tracer 5.0实验(六) 路由器基本配置

23htg

一、实验目标

• 掌握路由器几种常用配置方法；
• 掌握采用Console线缆配置路由器的方法；
• 掌握采用telnet方式配置路由器的方法；
• 熟悉路由器不同的命令行操作模式以及各种模式之间的切换；
• 掌握路由器的基本配置命令；


二、技术原理

路由器的管理方式基本分为两种：带内管理和带外管理。通过路由器的Console口管理路由器属于带外管理，不占用路由器的网络接口，其特点是需要使用配置线缆，近距离配置。第一次配置时必须利用Console端口进行配置。

三、实验步骤

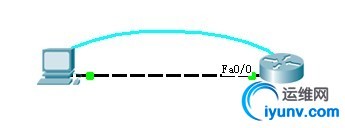

实验拓扑

1、用标准console线缆连接计算机的串口和路由器的console口，在计算机上启用超级终端，并配置超级终端的参数，使计算机与路由器通过console口建立连接；

2、配置路由器的管理IP地址，并为telnet用户配置用户名和登录口令。配置计算机的IP地址(与路由器管理IP地址在同一个网段)，通过网线将计算机和路由器相连，通过计算机telnet到路由器上进行查看配置；

3、更改路由器的主机名；

4、擦除配置信息、保存配置信息、显示配置信息；

5、显示当前配置信息；

6、显示历史命令；

Router>en
Router#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#interface fa0/0
Router(config-if)#no shutdown                                //路由器端口默认关闭，开启fa0/0端口

%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up

Router(config-if)#exit
Router(config)#hostname R1                                   //修改路由器主机名
R1(config)#enable password 123456                            //设置进入特权模式密码
R1(config)#line vty 0 4
R1(config-line)#password abc123                              //设置telnet远程登录密码
R1(config-line)#login
R1(config-line)#exit
R1(config)#interface fa0/0
R1(config-if)#ip address 192.168.1.1 255.255.255.0           //配置路由器的管理IP地址
R1(config-if)#no shutdown                                    //开启端口
R1(config-if)#end

%SYS-5-CONFIG_I: Configured from console by console
R1#





四、PC端登录测试


Packet Tracer PC Command Line 1.0
PC>ipconfig

IP Address......................: 192.168.1.2
Subnet Mask.....................: 255.255.255.0
Default Gateway.................: 192.168.1.1

PC>ping 192.168.1.2

Pinging 192.168.1.2 with 32 bytes of data:

Reply from 192.168.1.2: bytes=32 time=12ms TTL=128
Reply from 192.168.1.2: bytes=32 time=0ms TTL=128
Reply from 192.168.1.2: bytes=32 time=1ms TTL=128
Reply from 192.168.1.2: bytes=32 time=1ms TTL=128

Ping statistics for 192.168.1.2:
    Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),
Approximate round trip times in milli-seconds:
    Minimum = 0ms, Maximum = 12ms, Average = 3ms

PC>telnet 192.168.1.1
Trying 192.168.1.1 ...Open


User Access Verification

Password:                    //输入vty密码
R1>en
Password:                    //输入enable 密码
R1#
R1#show running-config       //查看配置信息
Building configuration...

Current configuration : 501 bytes
!
version 12.4
no service timestamps log datetime msec
no service timestamps debug datetime msec
no service password-encryption
!
hostname R1
!
!
!
enable password 123456
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
interface FastEthernet0/0
ip address 192.168.1.1 255.255.255.0
duplex auto
speed auto
!
interface FastEthernet0/1
no ip address
duplex auto
speed auto
shutdown
!
interface Vlan1
no ip address
shutdown
!
ip classless
!
!
!
!
!
!
!
line con 0
line vty 0 4
password abc123
login
!
!
!
end


R1#
