双haproxy+双Keepalive实现高可用+动静分离

y666y

一、规划

   规划：

       DNS

       master（keepalived、haproxy）    IP：172.16.12.1      hostname：ha-1
                                        VIP：172.16.100.1


       slave（keepalived、haproxy）     IP：172.16.12.2      hostname：ha-2
                                        VIP：172.16.100.2

       web1（static）                   IP：172.16.12.101    hostname：server1

       web2（dynamic）                  IP：172.16.12.102    hostname：server2



二、实现过程
   开发包组：

1 2	yum groupinstall -y "Server Platform Development" yum groupinstall -y "Development tools"

   各个机器分别同步时间
   ha-1和ha-2做无秘钥登录

    1、安装keepalived和haproxy

1 2	[iyunv@ha-1 ~]# yum install -y keepalived haproxy [iyunv@ha-2 ~]# yum install -y keepalived haproxy

   2、在ha-1上配置keepalive和haproxy

       ①、配置keepalived：

       主配置文件：

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70

[iyunv@ha-1 ~]# vim /etc/keepalived/keepalived.conf !  Configuration File for keepalived                                               global_defs {    notification_email {          root@localhost          essuninfo@localhost    }    notification_email_from essuninfo@localhost    smtp_connect_timeout 3    smtp_server 127.0.0.1    router_id LVS_DEVEL } vrrp_script chk_haproxy {     script "killall -0 haproxy"     interval 1     weight 2 } vrrp_instance VI_1 {     interface eth0     state MASTER     priority 201     virtual_router_id 109     garp_master_delay 1                                                        vrrp_script chk_mantaince_down {    script "[[ -e /etc/keepalived/down ]] && exit 1 || exit 0"    interval 1    weight -150 }     authentication {         auth_type PASS         auth_pass password     }     track_interface {        eth0     }     virtual_ipaddress {         172.16.100.1/16 dev eth0 label eth0:0     }     track_script {         chk_haproxy                                                         }     notify_master "/etc/keepalived/notify.sh master"       notify_backup "/etc/keepalived/notify.sh backup"     notify_fault "/etc/keepalived/notify.sh fault" } vrrp_instance VI_2 {     interface eth0     state BACKUP     priority 99     virtual_router_id 52     garp_master_delay 1                                                           authentication {         auth_type PASS         auth_pass password     }     track_interface {        eth0     }     virtual_ipaddress {         172.16.100.2/16 dev eth0 label eth0:1     }     track_script {         chk_haproxy     } }

   通知脚本：

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32

[iyunv@ha-1~]# cat /etc/keepalived/notify.sh //添加如下内容 #!/bin/bash # Author: MageEdu <linuxedu@foxmail.com> # description: An example of notify script # vip=192.168.12.1 contact='root@localhost' notify() { mailsubject="`hostname` to be $1: $vip floating" mailbody="`date '+%F %H:%M:%S'`: vrrp transition, `hostname` changed to be $1" echo $mailbody | mail -s "$mailsubject"$contact } case"$1"in master) notify master exit 0 ;; backup) notify backup exit 0 ;; fault) notify fault exit 0 ;; *) echo 'Usage: `basename $0` {master|backup|fault}' exit 1 ;; esac [iyunv@ha-1 ~]# chmod +x /etc/keepalived/notify.sh

   将keepalived的主配置文件和通知脚本传到ha-2上

1 2	[iyunv@ha-1~]# scp /etc/keepalived/keepalived.conf 172.16.12.2:/etc/keepalived/ [iyunv@ha-1 ~]# scp /etc/keepalived/notify.sh 172.16.12.2:/etc/keepalived/

    ②、配置haproxy

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79

[iyunv@ha-1 ~]# vim /etc/haproxy/haproxy.cfg // #--------------------------------------------------------------------- # Example configuration for a possible web application.  See the # full configuration options online. # #   http://haproxy.1wt.eu /download/1.4/doc/configuration.txt # #--------------------------------------------------------------------- #--------------------------------------------------------------------- # Global settings #--------------------------------------------------------------------- global #全局配置区域     log         127.0.0.1 local2  #日志将通过rsyslog进行归档记录     chroot      /var/lib/haproxy #运行的安装路径     pidfile     /var/run/haproxy.pid #pid文件存放的位置     maxconn     4000  #最大连接     user        haproxy  #运行haproxy的用户     group       haproxy  #运行haprixy的组     daemon     #以后台模式运行haproxy     # turn on stats unix socket     stats socket /var/lib/haproxy/stats #--------------------------------------------------------------------- # common defaults that all the 'listen' and 'backend' sections will # use if not designated in their block #--------------------------------------------------------------------- defaults     mode                    http  #工作模式     log                     global #记录日志     option                  httplog     option                  dontlognull #不记录健康检查的日志信息     option http-server-close  #启用服务器端主动关闭     option forwardfor       except 127.0.0.0/8 #传递客户端IP     option                  redispatch #当后端服务器组中的某一台主机故障后，能够自动将请求重定向到组内的其它主机     retries                 3 #请求重试次数     timeout http-request    10s #http请求超时时间     timeout queue           1m #一个请求在队列里的超时时间     timeout connect         10s #连接服务器超时时间     timeout client          1m #客户端超时时间     timeout server          1m #客户端超时时间     timeout http-keep-alive 10s     timeout check           10s #心跳检测超时时间     maxconn                 3000 #最大连接数 #--------------------------------------------------------------------- # main frontend which proxys to the backends #--------------------------------------------------------------------- frontend  proxy *:80     acl url_static       path_beg       -i /static /images /javascript /stylesheets     acl url_static       path_end       -i .html .jpg .gif .png .css .js     use_backend static          if url_static     default_backend             dynamic #--------------------------------------------------------------------- # static backend for serving up images, stylesheets and such #--------------------------------------------------------------------- #---------------------------------------- listen statistics     mode http  # http 7 层模式     bind *:8080 #监听地址     stats enable #启用状态监控     stats auth admin:essun #验证的用户与密码     stats uri /admin?status #访问路径     stats admin if TRUE #如果验证通过了就允许登录     stats refresh 6s #每6秒刷新一次     acl allow src 172.16.12.0/24 #允许的IP地址     tcp-request content accept if allow #如果允许的地址段就允许访问     tcp-request content reject #拒绝非法连接 #--------------------------------------------------------------------- # round robin balancing between the various backends #--------------------------------------------------------------------- backend static  #后端调度     balance     roundrobin #调度算法     option  httpchk /index.html     server      web1 172.16.12.102:80 inter 2000 rise 2 fall 3  check //check inter 2000是检测心跳频率，rise 2是2次正确认为服务器可用，fall 3是3次失败认为服务器不可用 backend dynamic     balance     roundrobin     option  httpchk /index.php     server      web2 172.16.12.101:80 check inter 2000 rise 2 fall 3   maxconn 5000

        ③、修改日志文件，修改系统日志的配置文件

1 2 3 4 5 6 7

[iyunv@ha-1 ~]# vim /etc/sysconfig/rsyslog # Options for rsyslogd # Syslogd options are deprecated since rsyslog v3. # If you want to use them, switch to compatibility mode 2 by "-c 2" # See rsyslogd(8) for more details SYSLOGD_OPTIONS="-c 2 -r"

        ④、增加日志设备

1 2 3

[iyunv@ha-1 ~]# vim /etc/rsyslog.conf 增加下面一行 local2.*                                                /var/log/haproxy.log

        ⑤、重启日志服务

1	[iyunv@ha-1 ~]# service rsyslog restart

        ⑥、检查配置文件语法

1 2	[iyunv@ha-1 ~]# haproxy -c -f /etc/haproxy/haproxy.cfg Configuration file is valid

        ⑦、创建haproxy+keepalived脚本：
        此脚本实现当haproxy挂掉后，能再次启动haproxy,若无法再次启动则彻底关闭keepalived将VIP交给从机处理。

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

[iyunv@ha-1 ~]# vim /etc/keepalived/check_haproxy.sh #!/bin/bash while : do hapid=`ps -C haproxy --no-header |wc -l` if [ $hapid -eq 0 ];then /usr/local/haproxy/sbin/haproxy -f /usr/local/haproxy/haproxy.cfg sleep 5 if [ $hapid -eq 0 ];then /etc/init.d/keepalived stop fi fi sleep 5 done

   将配置文件传到ha-2相同目录下

1 2 3

[iyunv@ha-1 ~]# scp /etc/haproxy/haproxy.cfg 172.16.12.2:/etc/haproxy/ [iyunv@ha-1 ~]# scp /etc/haproxy/haproxy.cfg root@172.16.12.2:/etc/haproxy/ [iyunv@ha-1 ~]# scp /etc/keepalived/check_haproxy.sh 172.16.12.2:/etc/keepalived/

    3、在ha-2上配置keepalive和haproxy

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74

[iyunv@ha-2 ~]# vim /etc/keepalived/keepalived.conf [iyunv@ha-2 ~]# [iyunv@ha-2 ~]# cat !$ cat /etc/keepalived/keepalived.conf !  Configuration File for keepalived                                                       global_defs {    notification_email {          root@localhost          essuninfo@localhost    }    notification_email_from essuninfo@localhost    smtp_connect_timeout 3    smtp_server 127.0.0.1    router_id LVS_DEVEL } vrrp_script chk_haproxy {     script "killall -0 haproxy"     interval 1     weight 2 } vrrp_instance VI_1 {     interface eth0     state BACKUP     priority 200     virtual_router_id 109     garp_master_delay 1                                                            authentication {         auth_type PASS         auth_pass password     }     track_interface {        eth0     }           vrrp_script chk_mantaince_down {    script "[[ -e /etc/keepalived/down ]] && exit 1 || exit 0"    interval 1    weight -150 }     virtual_ipaddress {         172.16.100.1/16 dev eth0 label eth0:0     }     track_script {         chk_haproxy                                                               }                                                         notify_master "/etc/keepalived/notify.sh master"       notify_backup "/etc/keepalived/notify.sh backup"     notify_fault "/etc/keepalived/notify.sh fault" } vrrp_instance VI_2 {     interface eth0     state MASTER     priority 100     virtual_router_id 52     garp_master_delay 1                                                         authentication {         auth_type PASS         auth_pass password     }     track_interface {        eth0     }     virtual_ipaddress {         172.16.100.2/16 dev eth0 label eth0:1     }     track_script {         chk_haproxy     } }

   通知脚本，修改VIP即可，别忘了加执行权限

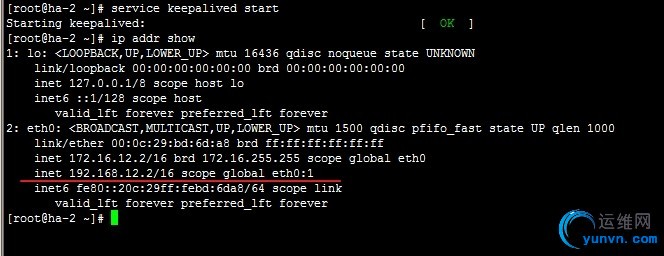

   4、启动并测试keepalived

1 2	[iyunv@ha-1 ~]# service keepalived start [iyunv@ha-2 ~]# service keepalived start

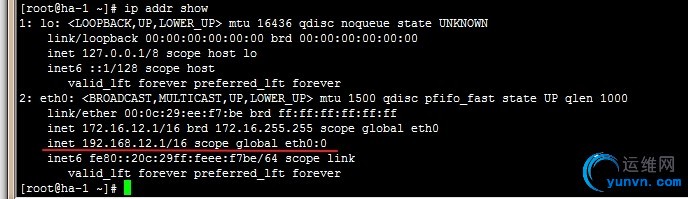

    5、在主服务器上创建down，测试vip转移

1 2 3

[iyunv@ha-1 ~]# touch /etc/keepalived/down [iyunv@ha-1 ~]# ip addr show [iyunv@ha-1 ~]# mail





    vip：192.168.12.1已经转移




    6、启动haproxy

1 2	[iyunv@ha-1 ~]# service haproxy start [iyunv@ha-2 ~]# service haproxy start

三、测试

    1、建立动静服务器的测试页面
    web1上：

1 2 3 4 5 6 7 8

[iyunv@web1 ~]# yum -y install php [iyunv@web1 ~]# vim /var/www/html/index.php www.web1.com phpinfo(); ?> [iyunv@web1 ~]# service httpd start

    web2上：

1 2 3

[iyunv@web2 ~]# vim /var/www/html/index.html www.web2.com [iyunv@web2 ~]# service httpd start

    2、登入haproxy管理界面（账号和密码均为：admin）



    3、测试静态页面

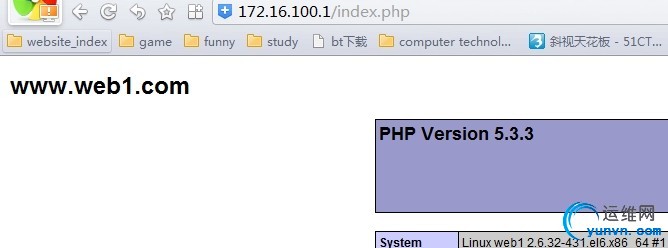

    4、测试php页面
