NAT双出口的热备份

231gsd



图1-1

需求:如图1-1，R1上有两个环回口模拟私网，在R2上进行NAT转换，R3，R4分别模拟两个不同的运营商，电信和网通，R5上的环回口模拟公网。

       要求内网loop0平常访问公网NAT走R3，当R3的E0/1口down了，自动切换到E0/2

    内网loop1平常访问公网NAT走R4，当R3的E0/2口down了，自动切换到E0/1

第一步配置基本3层连通性

R2：

ip route 0.0.0.0 0.0.0.0 Ethernet0/1 23.1.1.3   //加上下一跳地址模仿点到点，不然三层连通性失败，当然你也可以用串口

iproute 0.0.0.0 0.0.0.0 Ethernet0/2 23.1.1.4

iproute 192.168.1.0 255.255.255.0 Ethernet0/0

iproute 192.168.2.0 255.255.255.0 Ethernet0/0

R1：ip default-gateway 172.16.1.2

R3、R4、R5配置OSPF，略过

最后检测一下R3的E0/1、E0/2 ping 5.5.5.5是否联通

第二步设置策略路由，并且调用

route-mapCCIE permit 10

match ipaddress 10    //匹配192.168.1.00.0.0.255的路由

match interfaceEthernet0/1  //检测E0/1是否up

set interface Ethernet0/1      //以上两条都符合就把下一跳设置为E0/1，如果E0/1down了，这时候就会选择缺省路由的另一个下一跳了

!

route-mapCCIE permit 20

match ip address 20

match interface Ethernet0/2

set interface Ethernet0/2

!

interfaceEthernet0/0

ip address 172.16.1.2 255.255.255.252

ip nat inside

ip virtual-reassembly in

ip policyroute-map CCIE   //接口调用

end

access-list10 permit 192.168.1.0 0.0.0.255

access-list20 permit 192.168.2.0 0.0.0.255

第三步配置NAT 主备份

NAT的route-map：

route-mapnat1_active permit 10

match ip address 10

match interface Ethernet0/1

route-mapnat1_backup permit 10

match ipaddress 10  //加不加 match nterface Ethernet0/2 都行

!

route-mapnat2_active permit 10

match ip address 20

match interface Ethernet0/2

!

route-mapnat2_backup permit 10

match ip address 20

nat中调用route-map

ip natinside source route-map nat1_active interface Ethernet0/1 overload

ip natinside source route-map nat1_backup interface Ethernet0/2 overload

ip natinside source route-map nat2_active interface Ethernet0/2 overload

ip natinside source route-map nat2_backup interface Ethernet0/1 overload

接口开启NAT

interfaceEthernet0/1

ip address 23.1.1.2 255.255.255.0

ip nat outside

ip virtual-reassembly in

!

interfaceEthernet0/2

ip address 24.1.1.2 255.255.255.0

ip nat outside

ip virtual-reassembly in

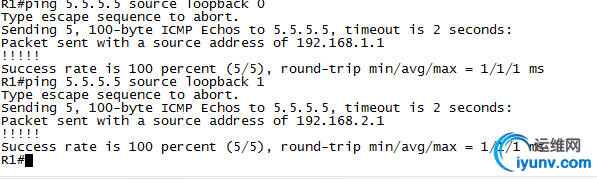

测试  ping 5.5.5.5 sou loop0/loop1

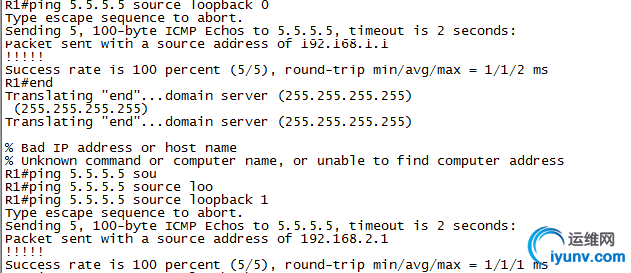

Shutdown R2的E0/1，测试备份

noshut掉R3的E0/1，shut掉R3E0/2
