hadoop源码分析系列（四）——org.apache.hadoop.hdfs包之协议篇

gtdfe

摘要: hdfs包是hadoop HDFS的主要实现，首先分析下协议包，这个包定义了hdfs在不同节点中的通信协议，对于协议的分析有助于后面的章节对于hdfs服务端、客户端通信的深入理解，按照惯例，首先看一下这个包中几个孤立的类： ...

hdfs包是hadoop HDFS的主要实现，首先分析下协议包，这个包定义了hdfs在不同节点中的通信协议，对于协议的分析有助于后面的章节对于hdfs服务端、客户端通信的深入理解，按照惯例，首先看一下这个包中几个孤立的类：

DataTransferProtocol接口：这个接口定义了客户端和datanode传输数据所采用的流协议，包含如下属性：

特殊的说明下面几个：
OP_REPLACE_BLOCK从balancer节点发出到目标节点，包含了block id, 来源和 proxy的信息，OP_COPY_BLOCK从目的节点发送到proxy，只包含block id，对OP_COPY_BLOCK的回应要发送block内容，对OP_REPLACE_BLOCK的回应是要包括操作状态的信息，HEARTBEAT_SEQNO是心跳报文的序列号。剩下的常量从名字就可以得到具体意义了。
接口中的静态内部类PipelineAck对报文的返回做了初步解析，例如对心跳报文的解析，对返回状态的初步判断等等。

ClientDatanodeProtocol接口主要定义了用于数据块恢复的方法recoverBlock。

FSConstants主要定义了常量

AlreadyBeingCreatedException异常类定义了创建正在创建的文件时的异常

ClientProtocol接口定义了用户代码和namenode之前的交互，这个接口的方法将做详细分析，这也是api操作hdfs的基础方法：
getBlockLocations(String src, long offset,long length)：获得指定的文件偏移块所在的datanode列表，按照和客户端距离排序

create(String src, FsPermission masked,String clientName, boolean overwrite,
short replication,long blockSize )：在namespace上创建一个新的文件实体，一旦创建了，这个文件对其他的client就可见了，还可以通过addBlock方法添加多个块。
append(String src, String clientName)：在尾部追加文件
setReplication(String src, short replication) ：对指定存在的文件设置冗余

setPermission(String src, FsPermission permission)：对存在的文件设置权限
abandonBlock(Block b, String src, String holder)：丢弃一个块
addBlock(String src, String clientName)：追加块
complete(String src, String clientName)：写块是否完成
reportBadBlocks(LocatedBlock[] blocks)：报告坏块
rename(String src, String dst)：重命名块
delete(String src)：从fs上删除块
delete(String src, boolean recursive)：递归删除
mkdirs(String src, FsPermission masked) ：创建指定权限和名称的目录
getListing(String src) ：获得指定目录下的文件列表
getStats()：获得fs的统计信息
getDatanodeReport(FSConstants.DatanodeReportType type)：返回此时datanodes的信息
getPreferredBlockSize(String filename)：返回指定文件的块的大小
setSafeMode(FSConstants.SafeModeAction action)：设置安全模式
saveNamespace()：保存当前的namespace信息并重置edit log
metaSave(String filename)：dump namenode的信息到指定文件
fsync(String src, String client)：把指定的文件的元数据信息写到存储上

UnregisteredDatanodeException类定义了没有注册的DataNode发生的异常信息

BlockListAsLongs类的作用就是把块数组直接转换为一个long数组


下面是一个异常体系：

首先理解下quota：一个目录的quota可能是磁盘quota，也可能是namespace的quota
QuotaExceededException类说明了目录实际的quota和规定的quota发生了冲突
NSQuotaExceededException类就是指namespace中目录实际的quota和规定的quota发生了冲突
DSQuotaExceededException类就是指disk space中目录实际的quota和规定的quota发生了冲突


协议部分最后一个类层次关系：

DatanodeID类用主机、端口、存储id唯一标示了一个datanode，其中端口信息包括了info server端口和ipc server端口
Block类是hdfs特有的存储结构，用一个long类型来标示，名字以blk_为前缀，有id、长度和时间戳标示
LocatedBlock类顾名思义就是已分配空间，或者是已存储在namenode上的块，信息包括block的信息和DatanodeInfo[]
LocatedBlocks记录了文件长度、已分配的块列表和是否正在分配
DatanodeInfo类，在Datanode Protocol 和  Client Protocol中代表一个DataNode的状态信息，
这个类主要分析下属性：


AdminStates {NORMAL, 正常态 DECOMMISSION_INPROGRESS, 正在退役 DECOMMISSIONED;已经退役 }
capacity：数据结点的总容量
dfsUsed：已经使用的空间
remaining：未使用的空间
lastUpdate：最后的更新时间
xceiverCount：和该结点相连的活动的连接数量
location：默认机架
hostName：DataNode注册时的主机名
level：在node tree中的级别
parent：父节点

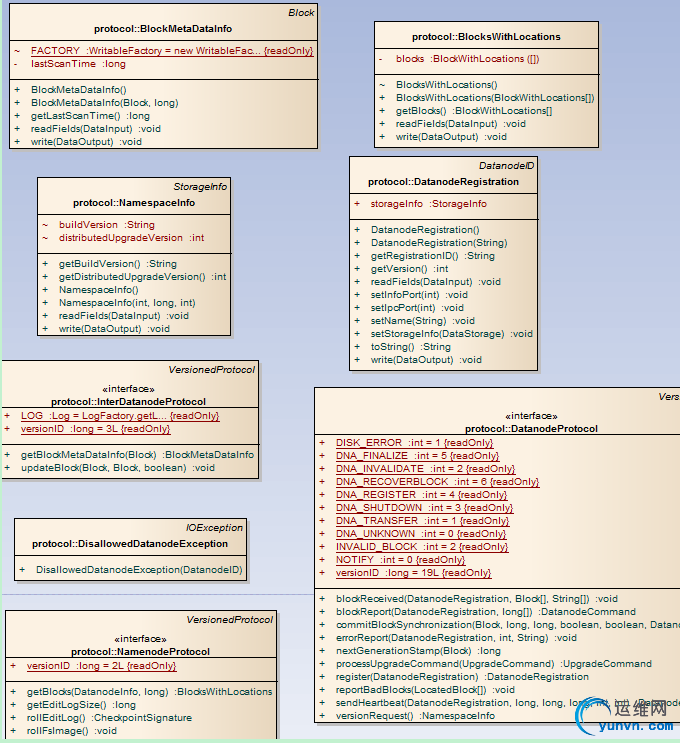

下面分析server.protocol自包中的协议


BlockMetaDataInfo继承了Block类，增加了lastScanTime属性，记录上次扫描的时间
NamespaceInfo类继承了StorageInfo类，除了记录基本的存储信息外还记录了build版本信息和更新的版本信息
InterDatanodeProtocol接口继承了带版本的协议接口，可以用新的标示和长度来更新数据块
DisallowedDatanodeException：datanode和namenode失去联系抛出的异常
NamenodeProtocol接口继承了带版本的协议接口，这个协议是namenode和secondary之间通信用的，提供了对EditLog和FsImage操作的方法
BlocksWithLocations提供了对于BlockLocations更为高效的序列化和反序列化的方法
DatanodeRegistration类提供了对datanode进行标示和验证的在namenode上所有的信息
DatanodeProtocol提供了datanode和namenode交互的协议

NOTIFY、DISK_ERROR、INVALID_BLOCK定义了三个错误码
DNA_UNKNOWN：不被识别的操作
DNA_TRANSFER：数据块复制操作
DNA_INVALIDATE：删除数据块
DNA_SHUTDOWN：关闭节点
DNA_REGISTER：重新注册
DNA_FINALIZE：回收之前的升级
DNA_RECOVERBLOCK：需要块恢复
主要的方法：
register(DatanodeRegistration registration)：注册datanode
sendHeartbeat(DatanodeRegistration registration,long capacity,long dfsUsed, long remaining,int xmitsInProgress,int xceiverCount)发送心跳报文告诉namenode，datanode还活着，同时允许namenode在心跳报文中返回要执行的命令列表
blockReport(DatanodeRegistration registration,long[] blocks)：告诉namenode节点中块情况
blockReceived(DatanodeRegistration registration,Block blocks[],String[] delHints) ：告诉namenode最近收到的块信息，同时可以删除些冗余过量的块
errorReport():报告错误
commitBlockSynchronization：提交块同步




DatanodeCommand标示datanode执行的命令：注册、升级
BlockCommand：块命令 主要是给别的datanode发送块
UpgradeCommand：升级命令 执行升级有关的命令如开始升级、升级的状态等
