Zabbix-网络设备监控（cisco）

213123

做zabbix监控测试已经进行一段时间了，越测试越发现zabbix的强大，今日开始增加网络设备监控的测试，测试结果与cacti对比后，有很大提升的准备弃掉前者。
因为网络设备没有办法安装代理客户端，监控网络使用SNMP协议
1.网络设备开启SNMP

1 2 3 4 5 6 7 8 9 10 11

C2950-24-Server#conf t Enter configuration commands, one per line.  End with CNTL/Z. C2950-24-Server(config)#snmp-server community public ?   <1-99>       Std IP accesslist allowing access with this community string   <1300-1999>  Expanded IP accesslist allowing access with this community string   WORD         Access-list name   ro           Read-only access with this community string   rw           Read-write access with this community string   view         Restrict this community to a named MIB view   <cr> C2960-24-Server(config)#snmp-server community public ro

2.在Zabbix监控机器测试SNMP是否开启访问，测试命令：snmpwalk

1 2 3 4 5

[iyunv@localhost home]# snmpwalk -v 2c -c public 192.168.3.34 SNMPv2-MIB::sysDescr.0 SNMPv2-MIB::sysDescr.0 = STRING: Cisco IOS Software, C2950 Software (C2950-LANBASEK9-M), Version 12.2(55)SE5, RELEASE SOFTWARE (fc1) Technical Support: http://www.cisco.com/techsupport Copyright (c) 1986-2012 by Cisco Systems, Inc. Compiled Thu 09-Feb-12 19:11 by prod_rel_team

snmpwalk -v 2c -c public 192.168.3.34 SNMPv2-MIB::sysDescr.0
-v 指定使用的SNMP版本
-c SNMP团体名称：public 也可以自定义名称
IP 开启SNMP的设备IP地址
SNMPv2-MIB::sysDescr.0 相应的SNMP参数。（如果对SNMP详细键值不了解，直接输入到IP，然后直接按enter键就会显示这个设备所支持的SNMP键值）
3.根据SNMP值，指定需监控项目,先添加流量监控

1 2 3 4 5 6 7 8 9 10 11 12

[iyunv@localhost home]# snmpwalk -v 2c -c public 192.168.6.34 ifinOctets IF-MIB::ifInOctets.1 = Counter32: 4027323170 IF-MIB::ifInOctets.10 = Counter32: 2473582926 IF-MIB::ifInOctets.10001 = Counter32: 3193563790 IF-MIB::ifInOctets.10002 = Counter32: 0 IF-MIB::ifInOctets.10003 = Counter32: 246560353 IF-MIB::ifInOctets.10004 = Counter32: 3476635468 IF-MIB::ifInOctets.10005 = Counter32: 2989553401 IF-MIB::ifInOctets.10006 = Counter32: 3704449236 IF-MIB::ifInOctets.10007 = Counter32: 3969503501 IF-MIB::ifInOctets.10008 = Counter32: 1725650995 IF-MIB::ifInOctets.10009 = Counter32: 52641771

到zabbix web上操作，流程：增加监控设备-定义监控项目-生成流量图
依次选择：Configuration-Hosts-Create host

打开Createhost界面

• Host name，Visible name 主机名称，你定义可以快速识别设备的名称就好。


• Groups:选择此设备属于那一个管理组.例：switch


• 监控设备的四种方式：Agent SNMP JMX IPMI 本次使用SNMP
  SNMP interface 此处填写：被监控设备的IP地址与端口号 例：192.168.6.34 UDP:161

• Description(设备描述)，可以简单写一些设备的基本信息与设备位置等

• 点击：Add 创建设备完成



创建主机完成，现在准备开始添加监控项目，添加监控界面如下：

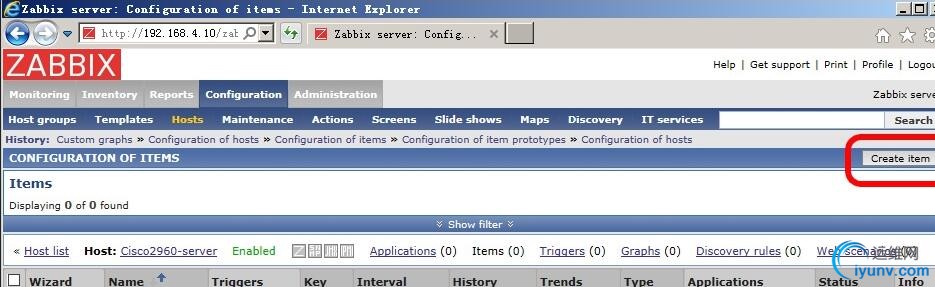

选择我们刚刚增加的监控设备，然后选择Items,打开界面发下：

选择：CreateItem 开始创建一个监控项目
一般流量分为IN与OUT,所以在创建监控项目时，要创建2个，一个是流入的流量，一个是流出的流量
它们二个的SNMP值如下：
IF-MIB::ifOutOctets.10005
IF-MIB::ifInOctets.10005

填写详细参数说明
name   #Item 名字
Type    #监控item的方式共计17种，在这里我们选择SNMP v2 agend方式
key      #SNMP的值，网络流入key:ifInOctets
Host interface #当我们选择SNMP V2 agend方式时，它会自动找到监控主机地址
SNMP OID  #需填写完整的SNMP值，填写：IF-MIB::ifInOctets.10005
SNMP communtiy # SNMP团体名称，会自动填写 public
units #网络流量单位：bps zabbix默认流量统计为bytes 转换成为bps.在此引出下一个选项填写*8
Use custom multiplier # 勾选打对号，然后填写乘8倍
Stoe value #选择：Delta (speed per second) 差量比较
其它的参数，请查看官方文档。
监控项目创建完毕，现在开始创建流量图

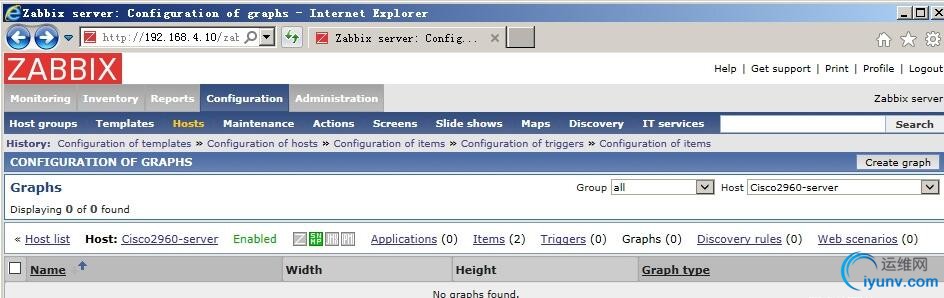

选择：Create graphs,进入创建界面如下图


Name 填写监控设备端口的名称，然后选择添加Items，找到我们刚刚创建的那个监控项目，全部选择。然后点击 Add。流量图创建完毕。



在流量图中已经能看到了网络流量的。
