linux下Oracle11g RAC搭建（一）

wer32

文档说明
作者	深蓝
项目	Visualbox下模拟RAC搭建（双节点）（Redhat5+Oracle11G）
环境	RedHat Enterprise5.5、Oracle 11g 11.2.0
日期	2014年4月12日
版本	v1.1
说明	准备两台虚拟机，node1（节点1），node2（节点2） ，均已安装好linux操作系统 另：由于是搭建结束后整理的文档，其中节点1、节点2的命名细节上会有不统一的，参阅时请您注意。由于时间关系，会逐渐完善。

RAC基础知识

Cluster	通过互连的节点，而对外只提供单个server
Cluster 的特点	HA （High Available）容错（Failover），负载均衡（Balance）
HA环境	双机热备（其中一个节点active，一个节点standby） 双机互备 （两个节点都处于active）
RAC	Real Application Cluster
RAC 特点	一个database，可以由多个instance 访问，每个节点有个instance
CRS	Cluster Ready Service
GRID	安装好网格架构以后，oracle像用电一样方便，节点即插即用
ASM	automatic storage manager 1、提供条带化 strip  条带化的目的主要是分散I/O,提供读写的性能 2、镜像，mirror
RAW	裸设备，优点是访问比较快，缺点是不稳定，而且在操作系统不方便管理，oracle 11g以后取消了对裸设备的支持，11g开始使用oracle的asm自动存储管理
比较重要的两块磁盘： 1、OCR  disk：ocr是用来存储RAC上资源的相关的配置信息的，吧RAC上所以运行的应用服务都是一种资源，这些资源在RAC上的分布都会存放在OCR这块磁盘上，10g        以前是存储在RAW裸设备上； 2、VOTE  disk:  用来存放各个节点的状态及仲裁的作用，也叫仲裁盘。

Virtualbox 设置
创建三个目录存放硬盘准备操作：
创建三个目录来存放磁盘文件：node1、node2、sharedisk

说明：
node1存放节点1磁盘文件
node2存放节点2磁盘文件
sharedisk存放共享磁盘文件
导入node1、node2镜像将实验用两个镜像导入到Vbox中。

【补充】：vbox修改备份的位置

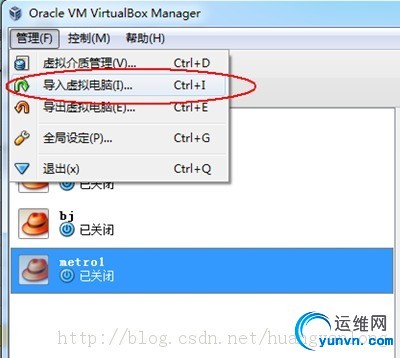

1、导入虚拟电脑



2、修改导入向导相关配置

修改以下内容：
例：
名称：metro1
内存：1580MB
虚拟硬盘：H:\\rac\rac1\metro1-disk1.vmdk
勾选重新分配MAC地址

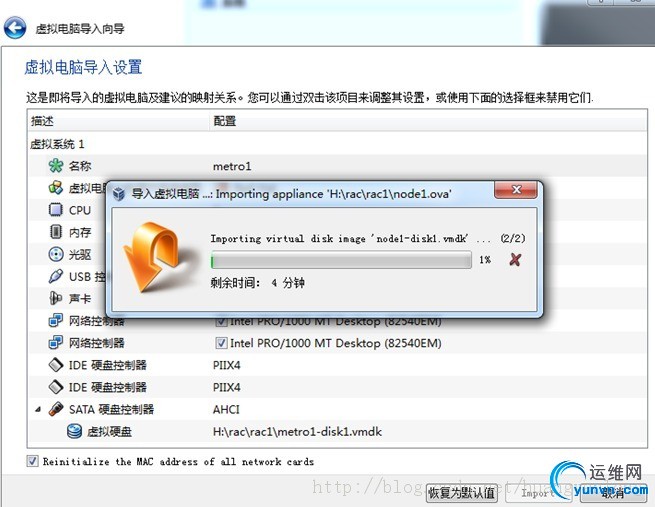

3、导入虚拟机界面如下：


配置存储node1添加30G(本地)动态磁盘








node1添加20G(共享)固定磁盘1、创建新的磁盘

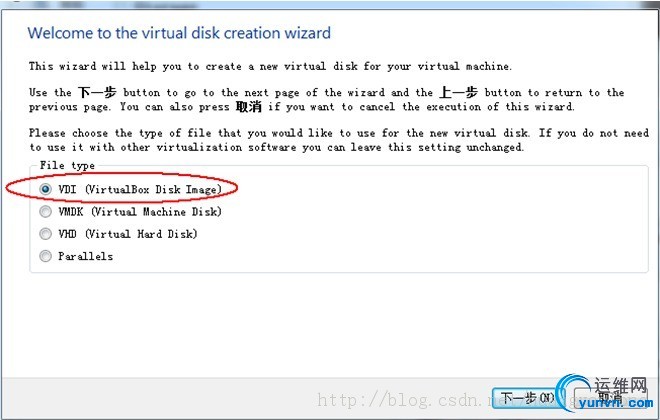

2、选择VDI磁盘格式

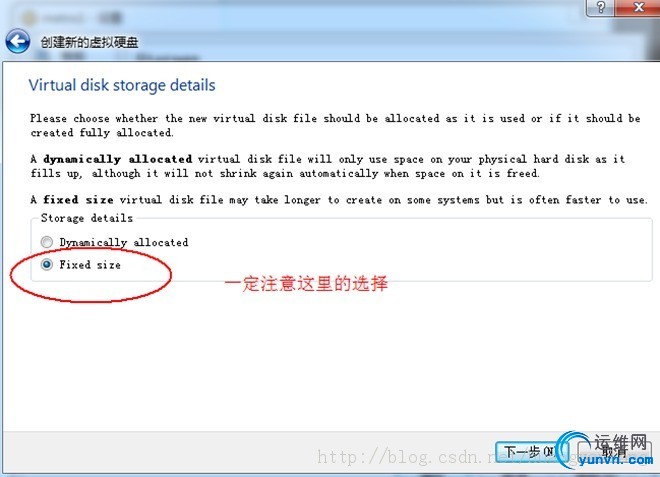

3、选择固定大小（一定要注意）

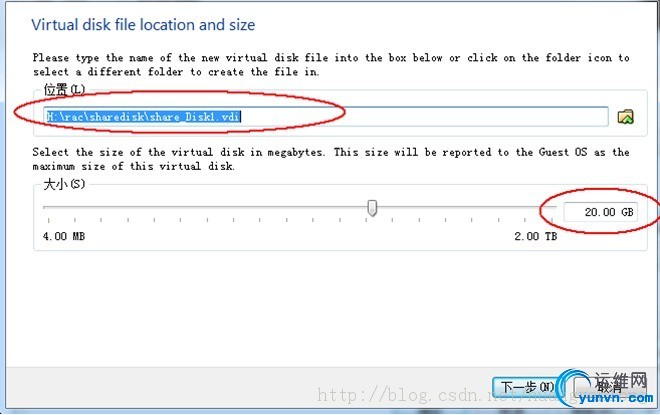

4、设置虚拟磁盘位置信息、大小信息
大小此处设为20G，不必太大，因为是固定尺寸磁盘过大创建时间将会过长。


最后点击确定。
node2添加30G(本地)动态磁盘同node1添加30G（本地）磁盘。

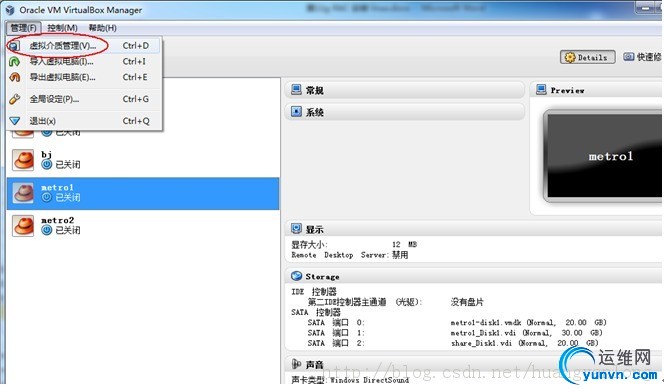

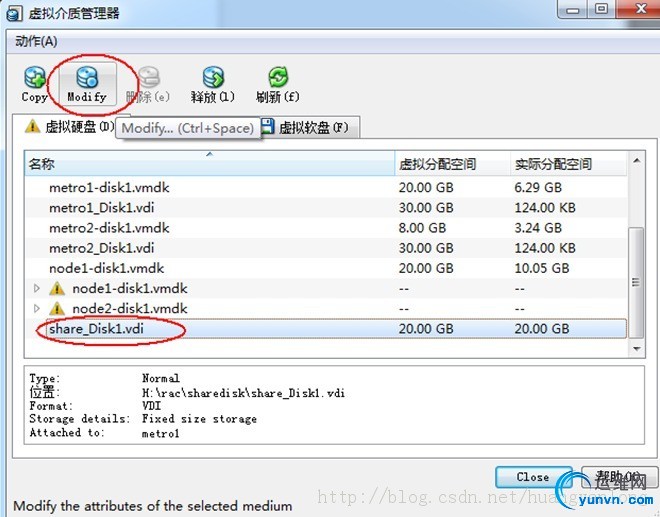

在node1下修改共享磁盘模式







在node2下设置连接共享磁盘


配置网卡为node1设置Bridged Adapter网卡1
为node1设置Host-onlyEtherent Adapter网卡2


为node2设置Bridged Adapter网卡1同node1设置BridgedAdapter网卡1
为node2设置Host-only Etherent Adapter网卡2同node1设置Host-onle Ethernet Adapter网卡2
**************************关于虚拟机的准备工作完成了********************************
**************************后续更新上传中敬请关注**************************************
