思科4500系列与华为9300系列交换机介绍与选配

2211we

思科4500系列与华为的9300系列交换机在整个交换机产品的产品线定位来说。都属于企业核心级交换机设备，今天把思科的4500系列和华为9300系列作为一篇文章，一来是这2个产品都是目前在企业当中应用非常广泛的设备，无论是甲方（企业网管）还是乙方（系统集成商）都不陌生。二来是这2个不同厂家的核心级设备都是定位是一个级别的。所以咱们今天就把它们放在一起作为一个专题。

1思科4500系列交换机

思科的4500系列交换机定位在“企业核心级交换机”这个产品线的级别上，典型的模块化交换机，前面一直在说思科4500系列。那么这个系列又是怎样划分的呢？下面咱们就逐一来介绍。

思科4500系列交换机，在思科的产品线上，其实名称叫 cisco Catalyst 45XX。 后面的XX代表着思科45这个系列的模块槽数。比如型号为：cisco Catalyst 4503 交换机，其代表的意思就是思科45系列交换机带3个卡槽。cisco Catalyst 4506其代表的意思就是思科45系列交换机带6个卡槽.

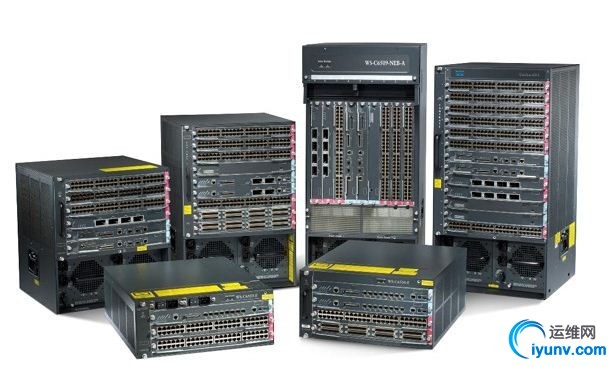

具体的硬件构成如下：（示意图）


如果你是甲方人员（企业网管），你的单位在进行旧网改造，或者新网建设的时候，需要购买一台思科的4500系列交换机，作为整个单位的核心层交换机。这时候你就需要对交换机进行选配。步骤如下：

1.选择设备型号（思科4500系列）

2.选择卡槽数 需要3卡槽，还是6卡槽，如果是3卡槽那就是4503，如果是6卡槽那那就是4506，如果还需要做双引擎，那就需要是4507R。记住：实际使用的卡槽数是数字减1的，因为引擎版还要占一个卡槽，

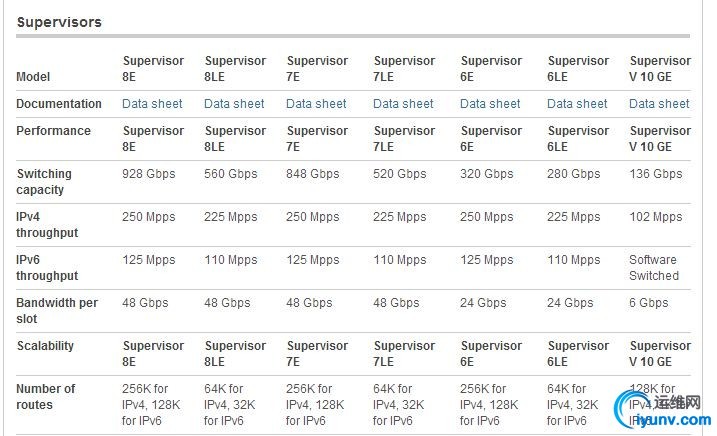

3.选择引擎板（这个就是核心交换的主要板卡，没有这个板卡，交换机无法启动，相当于PC机的CPU型号）这个也就是说选择交换机的引擎。如图所示：


4.选择业务板卡

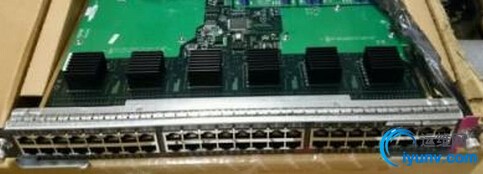

根据自己单位的组网需求来选择，比如需要一个48端口的千兆以太网接口，那就需要选择购买一块48口千兆电口版。如图：

或者需要一个24端口的SFP的光口板卡，那就需要购买一个24口的光板卡，就可以了。

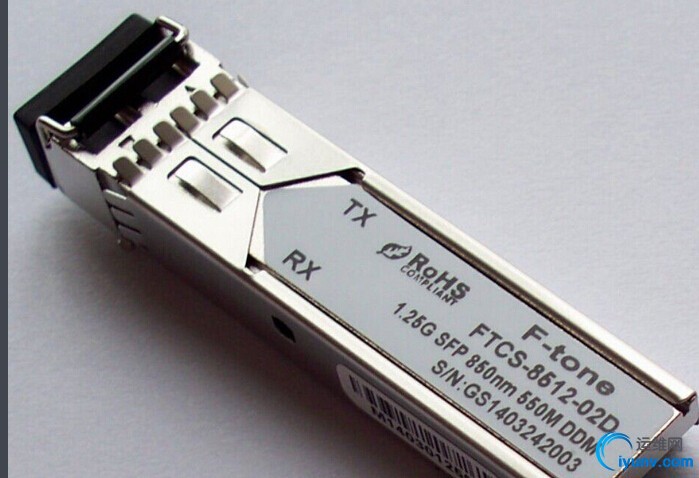

注意：选择光板卡的时候，一定要标注或者说明要带光模块.如图所示：

当然这个光模块是单独购买的，需要几个就购买几个，不然的话只有板卡，没有模块这个也是用不成的，没有办法插光纤线的。切记！切记！

5.电源选择
这里一般都选择的是双电源，这个方便做电源冗余，还有需要标注清楚是直流电还是交流电的电源。


2.华为S9300系列交换机
华为的S9300系列交换机，在华为的交换机产品线当中，定位的是园区网或企业的核心网络设备，和思科的4500系列定位在同一个档次，其整体产品线包含3个产品。S9303 S9306 S9312

和思科的4500系列一样， S93代表的是设备的型号，S93XX  XX代表的是板卡的槽数，例如：S9306就表示的S9300系列交换机带6个卡槽。可以插6个模块。

具体的硬件构成，和思科的4500系列一样，也是分为机框，业务板，电源，唯一不一样的就是思科是叫做引擎板，而华为是叫做主控板，还有华为可以配置监控板，而思科没有监控板。如图


48端口千兆以太网业务板卡 FOR 华为S9306

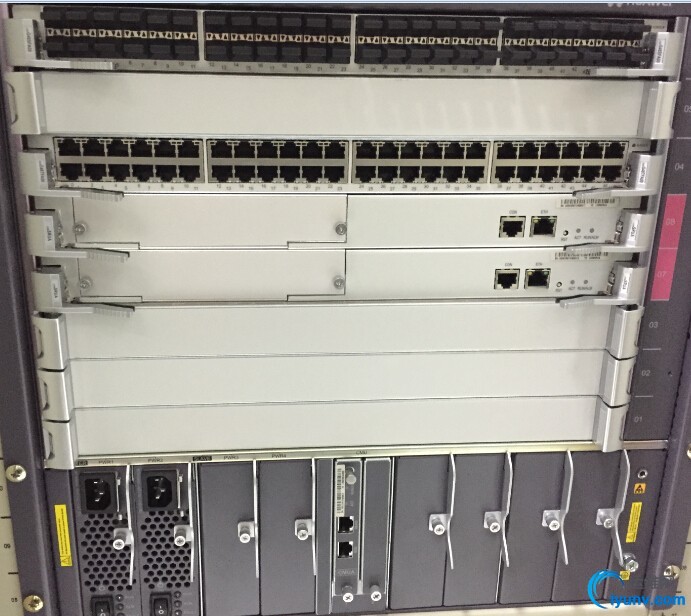

插卡后的S9306交换机（已安装至机柜）
