Codis 3.0 Release (密码验证) 群集部署文档

23213

前言：

Codis 3.x 由以下组件组成：

• Codis Server：基于 redis-2.8.21 分支开发。增加了额外的数据结构，以支持 slot 有关的操作以及数据迁移指令。具体的修改可以参考文档 redis 的修改。

• Codis Proxy：客户端连接的 Redis 代理服务, 实现了 Redis 协议。 除部分命令不支持以外(不支持的命令列表)，表现的和原生的 Redis 没有区别（就像 Twemproxy）。


  • 对于同一个业务集群而言，可以同时部署多个 codis-proxy 实例；

  • 不同 codis-proxy 之间由 codis-dashboard 保证状态同步。


• Codis Dashboard：集群管理工具，支持 codis-proxy、codis-server 的添加、删除，以及据迁移等操作。在集群状态发生改变时，codis-dashboard 维护集群下所有 codis-proxy 的状态的一致性。


  • 对于同一个业务集群而言，同一个时刻 codis-dashboard 只能有 0个或者1个；

  • 所有对集群的修改都必须通过 codis-dashboard 完成。


• Codis Admin：集群管理的命令行工具。


  • 可用于控制 codis-proxy、codis-dashboard 状态以及访问外部存储。


• Codis FE：集群管理界面。


  • 多个集群实例共享可以共享同一个前端展示页面；

  • 通过配置文件管理后端 codis-dashboard 列表，配置文件可自动更新。


• Codis HA：为集群提供高可用。


  • 依赖 codis-dashboard 实例，自动抓取集群各个组件的状态；

  • 会根据当前集群状态自动生成主从切换策略，并在需要时通过 codis-dashboard 完成主从切换。


• Storage：为集群状态提供外部存储。


  • 提供 Namespace 概念，不同集群的会按照不同 product name 进行组织；

  • 目前仅提供了 Zookeeper 和 Etcd 两种实现，但是提供了抽象的 interface 可自行扩展。



架构拓扑图：



测试机器信息：

192.168.223.207   codis-proxy-1   codis-fe       codis-server-7001    codis_server-7002
192.168.223.208   codis-proxy-2   codis-ha      codis-server-7001      codis-server-7002
192.168.223.209   codis-proxy-3   codis-dashboard     codis-server-7001    codis-server-7002


软件下载目录：
/data/packages


1. 安装ZooKeeper群集

Codis 技术交流群: QQ 240361424  已写有一篇zk群集部署文档，此处省略。


2. 安装go环境
cd /data/packages
wget http://golangtc.com/static/go/1.5.2/go1.5.2.linux-amd64.tar.gz
tar zxvf go1.5.2.linux-amd64.tar.gz -C /usr/local/

配置环境变量
vim /etc/profile

JAVA_HOME=/usr/local/java
JRE_HOME=$JAVA_HOME/jre
ZOOKEEPER_HOME=/usr/local/zookeeper
JAVA_FONTS=/usr/local/java/jre/lib/fonts
CLASSPATH=$JAVA_HOME/lib:$JAVA_HOME/lib/tools.jar
GOROOT=/usr/local/go
GOPATH=/usr/local/codis/
PATH=$PATH:$JAVA_HOME/bin:$JAVA_HOME/jre/bin:$ZOOKEEPER_HOME/bin:$GOROOT/bin:$GOPATH/bin
export JAVA_HOME PATH CLASSPATH JRE_HOME ZOOKEEPER_HOME GOROOT GOPATH

环境变量生效
source /etc/profile

检查go版本
go version
go version go1.5.2 linux/amd64


3. 编译安装codis
go env GOPATH
/usr/local/codis/
go get -u github.com/tools/godep && which godep
/usr/local/codis/bin/godep

4. 下载codis源码，编译安装
cd /data/packages

wget https://codeload.github.com/CodisLabs/codis/zip/release3.0
mv release3.0 codis-3.0.zip
unzip codis-3.0.zip

mkdir -p /usr/local/codis/src/github.com/CodisLabs/
mv codis-release3.0 codis
mv codis /usr/local/codis/src/github.com/CodisLabs/

cd /usr/local/codis/src/github.com/CodisLabs/codis
make

5. 提示出现golang.org/x/net 下载错误，下载源码 net-master 拷贝到对应文件夹
cd /data/packages/

wget https://codeload.github.com/golang/net/zip/master
mv master net-master.zip
unzip net-master.zip
mkdir -p  /usr/local/codis/src/github.com/CodisLabs/codis/Godeps/_workspace/src/golang.org/x/net
cd /usr/local/codis/src/github.com/CodisLabs/codis/Godeps/_workspace/src/golang.org/x/net
cp -raf /data/packages/net-master/*  .

6. 重新编译安装codis源码

cd /usr/local/codis/src/github.com/CodisLabs/codis
make
编译完成后bin目录下生成如下执行文件：


只需一台机器上编译，其余节点复制编译好的执行文件即可。


7. 复制编译后的执行文件到自定义文件夹 (所有节点机器)
cd /usr/local/codis/bin
cp -raf /usr/local/codis/src/github.com/CodisLabs/codis/bin/* .

8.  启动群集服务，创建自定义启动脚本   (所有节点机器)
创建自定义文件夹
mkdir /usr/local/codis/{etc,logs,scripts,data}

8.1  配置 Codis-dashboard   ( 192.168.223.209机器配置 )

配置codis-dashboard 需要首先启动好zookeeper群集，并确定zk群集运行正常。

生成默认配置文件，修改相应配置参数
/usr/local/codis/bin/codis-dashboard --default-config | tee /usr/local/codis/etc/dashboard.toml

cat  /usr/local/codis/etc/dashboard.toml



编写自定义启动脚本
cd /usr/local/codis/scripts
vim start_codis_dashboard.sh
#!/bin/sh
CODIS_HOME=/usr/local/codis
nohup $CODIS_HOME/bin/codis-dashboard --ncpu=4 --config=$CODIS_HOME/etc/dashboard.toml --log=$CODIS_HOME/logs/dashboard.log --log-level=WARN &



启动codis-dashboard服务
sh start_codis_dashboard.sh

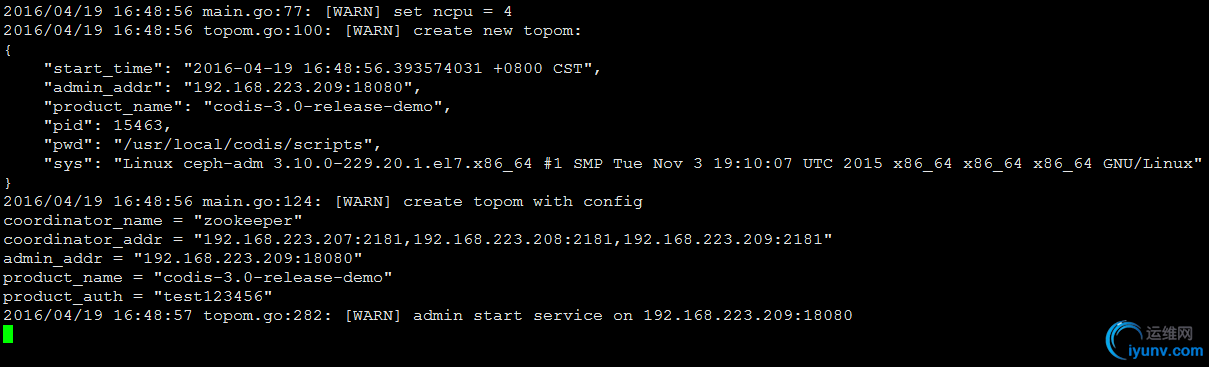

可查看到如下日志信息：



检查进程和端口
ps -ef |grep -v gerp |grep codis
netstat -ntpl



8.2  配置 Codis Proxy         (所有节点机器上配置)
生成默认配置文件，修改相应配置参数


/usr/local/codis/bin/codis-proxy --default-config | tee /usr/local/codis/etc/proxy.toml只需修改如下参数：

# Set Codis Product {Name/Auth}.
product_name = "codis-3.0-release-demo"
product_auth = "test123456"

编写自定义启动脚本

cat /usr/local/codis/scripts/start_codis_proxy.sh    (  192.168.223.207 节点机器上 )
#!/bin/sh

CODIS_HOME=/usr/local/codis

# start codis-proxy
nohup $CODIS_HOME/bin/codis-proxy --ncpu=4 --config=$CODIS_HOME/etc/proxy.toml --log=$CODIS_HOME/logs/proxy.log --log-level=WARN &

sleep 3s

# set codis-proxy online
$CODIS_HOME/bin/codis-admin --dashboard=192.168.223.209:18080 --create-proxy -x 192.168.223.207:11080


================================================

cat /usr/local/codis/scripts/start_codis_proxy.sh    (  192.168.223.208 节点机器上 )
#!/bin/sh

CODIS_HOME=/usr/local/codis

# start codis-proxy
nohup $CODIS_HOME/bin/codis-proxy --ncpu=4 --config=$CODIS_HOME/etc/proxy.toml --log=$CODIS_HOME/logs/proxy.log --log-level=WARN &

sleep 3s

# set codis-proxy online
$CODIS_HOME/bin/codis-admin --dashboard=192.168.223.209:18080 --create-proxy -x 192.168.223.208:11080



====================================================

cat /usr/local/codis/scripts/start_codis_proxy.sh    (  192.168.223.209 节点机器上 )
#!/bin/sh

CODIS_HOME=/usr/local/codis

# start codis-proxy
nohup $CODIS_HOME/bin/codis-proxy --ncpu=4 --config=$CODIS_HOME/etc/proxy.toml --log=$CODIS_HOME/logs/proxy.log --log-level=WARN &

sleep 3s

# set codis-proxy online
$CODIS_HOME/bin/codis-admin --dashboard=192.168.223.209:18080 --create-proxy -x 192.168.223.209:11080




启动服务并设置在线状态
sh /usr/local/codis/scripts/start_codis_proxy.sh

检测状态日志如下：
tail -200f  dashboard.log.2016-04-19


tail -200f proxy.log.2016-04-19





8.3   配置 Codis Server   (所有节点机器上配置)
编辑codis-server 实例配置文件：(  以下配置仅供参考，生产环境请慎用。)
vim /usr/local/codis/etc/codis-server-7001.conf
daemonize yes
pidfile /var/run/redis_7001.pid
port 7001
tcp-backlog 511
timeout 0
tcp-keepalive 0
loglevel notice
logfile "/usr/local/codis/logs/codis-server-7001.log"
databases 16
save 900 1
save 300 10
save 60 10000
stop-writes-on-bgsave-error yes
rdbcompression yes
rdbchecksum yes
dbfilename dump-7001.rdb
dir /usr/local/codis/data
slave-serve-stale-data yes
slave-read-only yes
repl-disable-tcp-nodelay no
slave-priority 100
requirepass test123456
maxmemory 2G
appendonly no
appendfilename "appendonly.aof"
appendfsync everysec
no-appendfsync-on-rewrite no
auto-aof-rewrite-percentage 100
auto-aof-rewrite-min-size 64mb
lua-time-limit 5000
slowlog-log-slower-than 10000
slowlog-max-len 128
latency-monitor-threshold 0
notify-keyspace-events ""
hash-max-ziplist-entries 512
hash-max-ziplist-value 64
list-max-ziplist-entries 512
list-max-ziplist-value 64
set-max-intset-entries 512
zset-max-ziplist-entries 128
zset-max-ziplist-value 64
hll-sparse-max-bytes 3000
activerehashing yes
client-output-buffer-limit normal 0 0 0
client-output-buffer-limit slave 256mb 64mb 60
client-output-buffer-limit pubsub 32mb 8mb 60
hz 10
aof-rewrite-incremental-fsync yes

配置多个实例配置文件:
cp codis-server-7001.conf codis-server-7002.conf
sed -i 's/7001/7002/g' codis-server-7002.conf

复制两组实例配置到所有节点上。
cd /usr/local/codis/etc
scp root@192.168.223.209:/usr/local/codis/etc/*.conf .

编写自定义启动脚本
cat /usr/local/codis/scripts/start_codis_server.sh

#!/bin/sh

CODIS_HOME=/usr/local/codis

$CODIS_HOME/bin/codis-server $CODIS_HOME/etc/7001.conf
$CODIS_HOME/bin/codis-server $CODIS_HOME/etc/7002.conf



启动codis-server 服务
sh /usr/local/codis/scripts/start_codis_server.sh

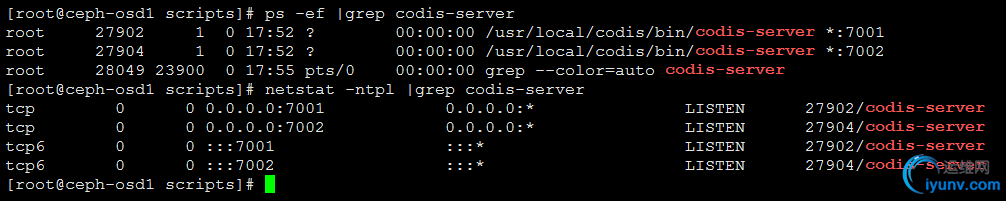

检查服务状态：




8.4   配置 Codis FE  ( 192.168.223.207 机器上配置 )

生成默认配置文件：

/usr/local/codis/bin/codis-admin --dashboard-list --zookeeper=192.168.223.209:2181 | tee /usr/local/codis/etc/codis.jsoncat  /usr/local/codis/etc/codis.json

[
    {
        "name": "codis-3.0-release-demo",
        "dashboard": "192.168.223.209:18080"
    }
]


编写自定义启动脚本
vim  /usr/local/codis/scripts/start_codis_fe.sh
#!/bin/sh

CODIS_HOME=/usr/local/codis

nohup $CODIS_HOME/bin/codis-fe --ncpu=4 --log=$CODIS_HOME/logs/fe.log --log-level=WARN --dashboard-list=$CODIS_HOME/etc/codis.json --listen=0.0.0.0:8080 &

启动codis-fe服务
sh /usr/local/codis/scripts/start_codis_fe.sh

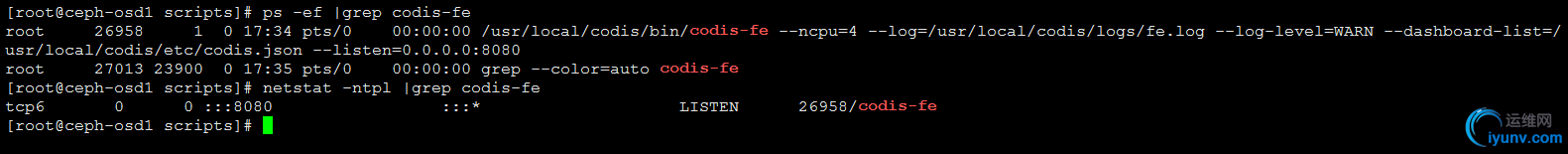

检查状态：


打开浏览器访问：（推荐使用火狐浏览器）
http://192.168.223.207:8080
可以看到如下界面：




8.5 通过管理界面添加组和实例主从。

打开http://192.168.223.207  输入组编号进行新建，如下：


这里共添加3个组：最终如下所示：

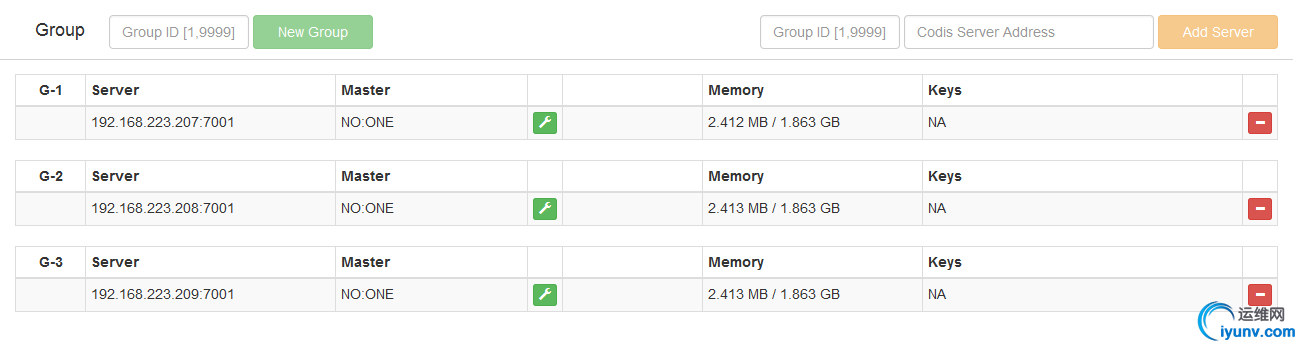

接下来，添加组里面的实例。


首先输入组编号，在输入实例IP和端口在添加即可。


接下来添加slave实例：

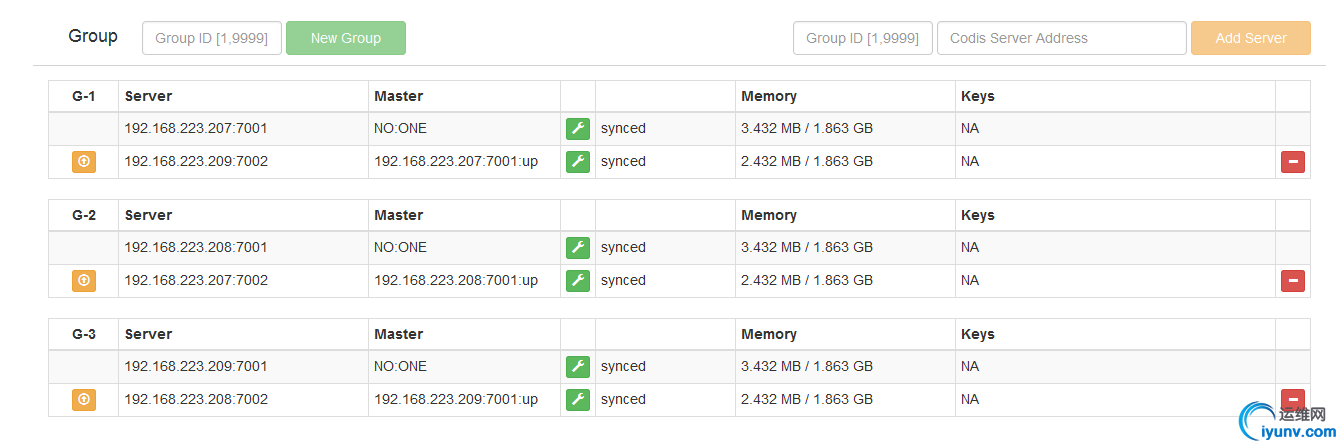

最后设置主从状态，点击图标即可。


最终效果如下：



8.6   分配Slots 槽到组里面


操作如下：


可以看到日志 tail -f dashboard.log.2016-04-19


接着分配最后一段范围给第二组，选择OK，然后查看dashboard.log日志，速度非常快，在迁移。

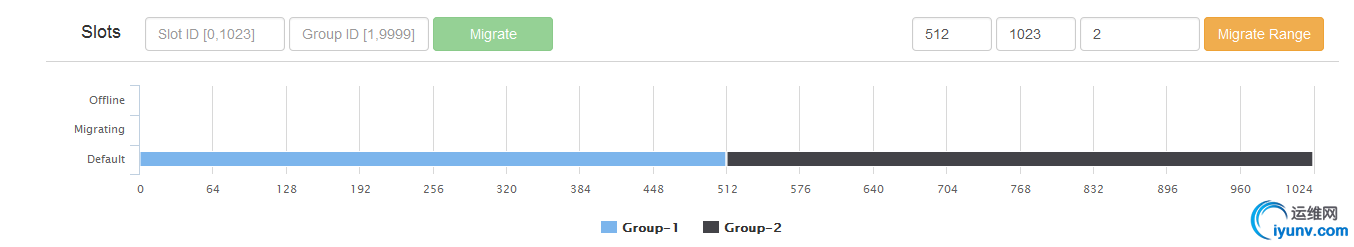

最终效果如下：


这里我只分配两组，剩下的一组用来做迁移测试。



8.7   配置 Codis HA  （ 192.168.223.208 机器上配置，目前3.0版本codis-ha正式支持密码验证）

cat /usr/local/codis/scripts/start_codis_ha.sh
#!/bin/sh

CODIS_HOME=/usr/local/codis

nohup $CODIS_HOME/bin/codis-ha --log=$CODIS_HOME/logs/ha.log --log-level=WARN --dashboard=192.168.223.209:18080 &

启动codis-ha 服务
sh /usr/local/codis/scripts/start_codis_ha.sh

检查状态：





部署到这里，恭喜你已经完成群集部署，接下来可以进行相应的测试。



10. 测试

一、 提供个简单的批量写入shell脚本：
vim redis-key.sh
#!/bin/bash

REDISCLI="/usr/local/packages/redis-2.8.13/src/redis-cli -h 192.168.223.209 -p 19000 -a test123456 -n 0 SET"
ID=1

while [ $ID -le 50000 ]
do
  INSTANCE_NAME="i-2-$ID-VM"
  UUID=`cat /proc/sys/kernel/random/uuid`
  CREATED=`date "+%Y-%m-%d %H:%M:%S"`
  $REDISCLI vm_instance:$ID:instance_name "$INSTANCE_NAME"
  $REDISCLI vm_instance:$ID:uuid "$UUID"
  $REDISCLI vm_instance:$ID:created "$CREATED"
  $REDISCLI vm_instance:$INSTANCE_NAME:id "$ID"
  ID=`expr $ID + 1`
done

运行脚本 sh redis-key.sh

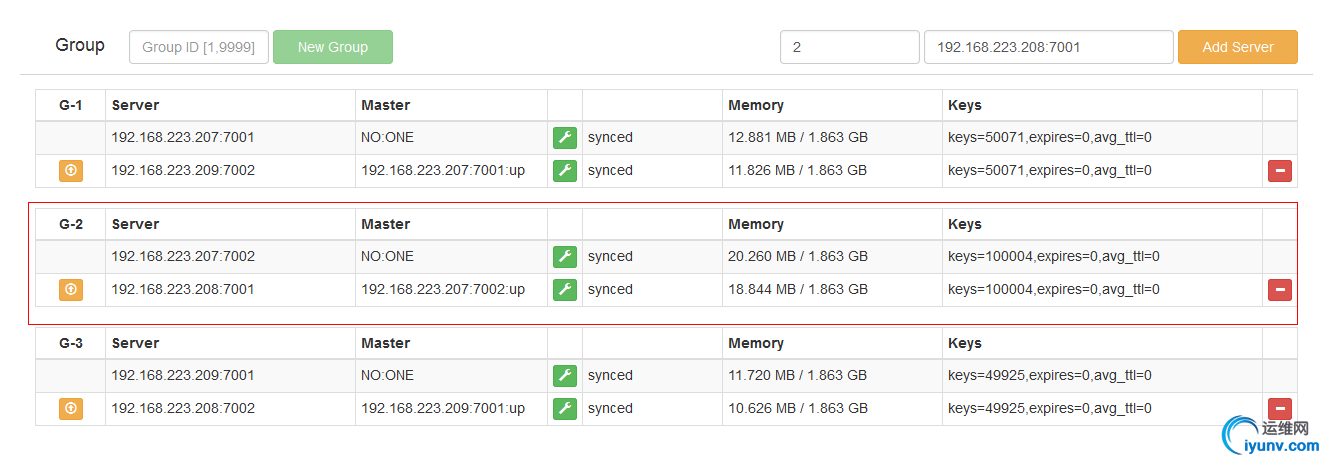

查看管理界面如下：






二、使用redis自带压力测试工具redis-benchmark


测试命令事例：
1、/usr/local/packages/redis-2.8.13/src/redis-benchmark -h 192.168.223.207 -p 19000 -c 100 -n 100000
100个并发连接，100000个请求，检测host为localhost 端口为6379的redis服务器性能

2、/usr/local/packages/redis-2.8.13/src/redis-benchmark -h 192.168.223.207 -p 19000 -q -d 100
测试存取大小为100字节的数据包的性能

3、/usr/local/packages/redis-2.8.13/src/redis-benchmark -h 192.168.223.207 -p 19000 -t set,lpush -n 100000 -q
只测试某些操作的性能

4、/usr/local/packages/redis-2.8.13/src/redis-benchmark -h 192.168.223.207 -p 19000 -n 100000 -q script load "redis.call('set','foo','bar')"
只测试某些数值存取的性能


三、测试codis-ha

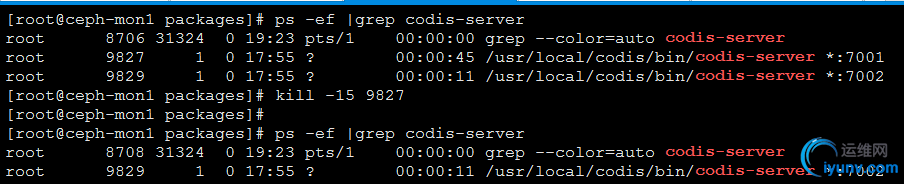

首先kill 一个主进程 ，如下：

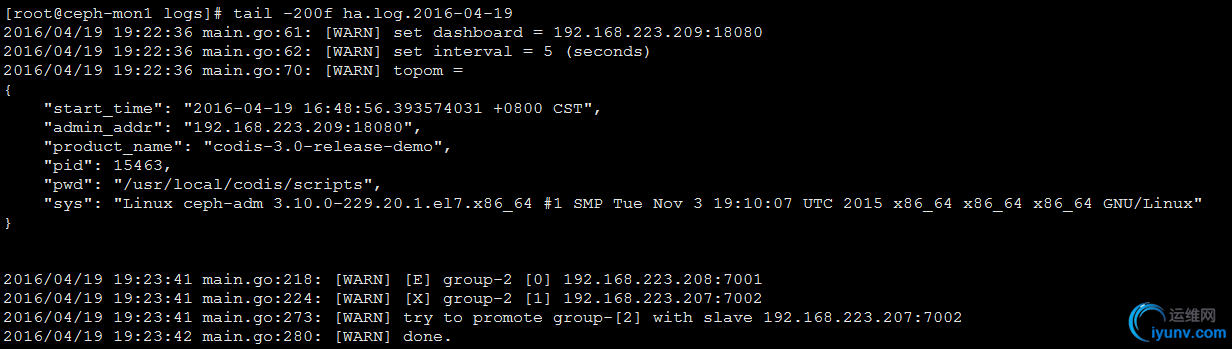

然后查看codis-ha日志，如下：


管理界面会自动剔除连接不上的主实例，如下：


主实例服务再次起来，需要手动在管理界面重新添加，并需要点击帮手小图标进行同步。恢复后如下：





参考链接：
https://github.com/golang/net
https://github.com/CodisLabs/codis/tree/release3.0
https://github.com/CodisLabs/cod ... /doc/tutorial_zh.md



总结：
codis3.0 总体来说改进很大， 部署也越简单化。web管理界面更加完善，各个服务功能清楚明了，并且codis-ha也支持密码验证，但是还是需要外部存储提供群集使用。
由于本人使用虚拟机部署，对性能和稳定性相关测试少，请喜爱codis3.0的童鞋。一起测试。
